اصطلاح فرستنده در علم الکترونیک و ارتباطات محدود به اجزایی است که امواج رادیویی را به وسیله آنتن ها به منظور ارتباط تولید می کنند.

اطلاعات فرستنده ها می توانند به شکل سیگنال الکترونیکی از قبیل صوت میکروفون ها، سیگنال ویدیویی دوربین فیلمبرداری یا یک سیگنال دیجیتالی از رایانه باشند.

 از فرستنده ها در اکثر پروژه های ارتباط رادیویی، تلفن همراه، دستگاه واکی تاکی، دستگاه های بلوتوث، درب های گاراژ، رادیو های دو طرفه در هواپیما، کشتی ها، فضاپیما و... استفاده می شود.

:DRA818U

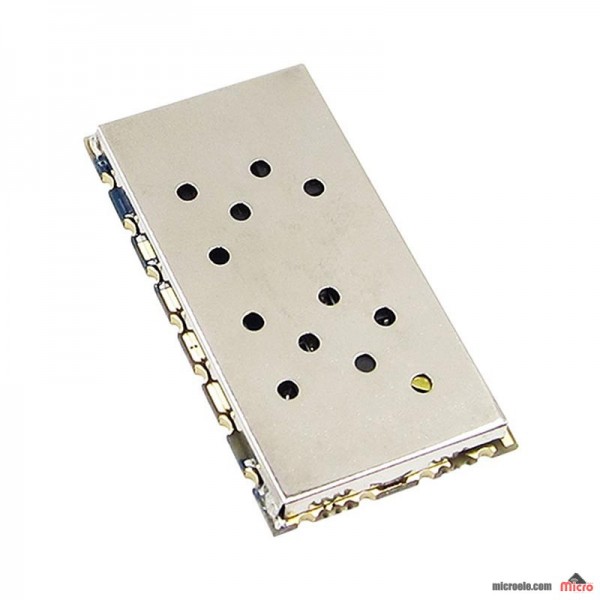

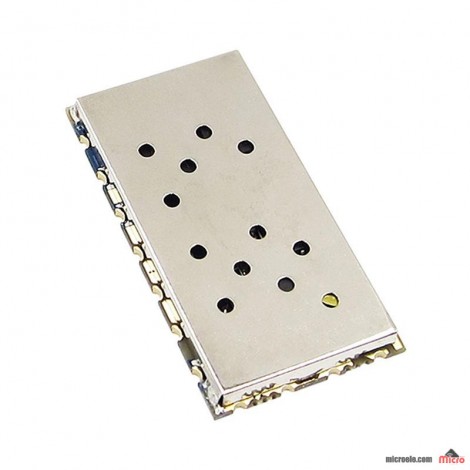

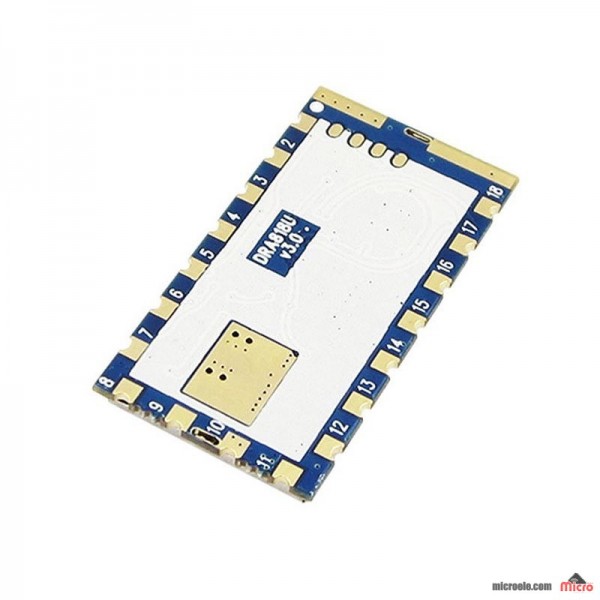

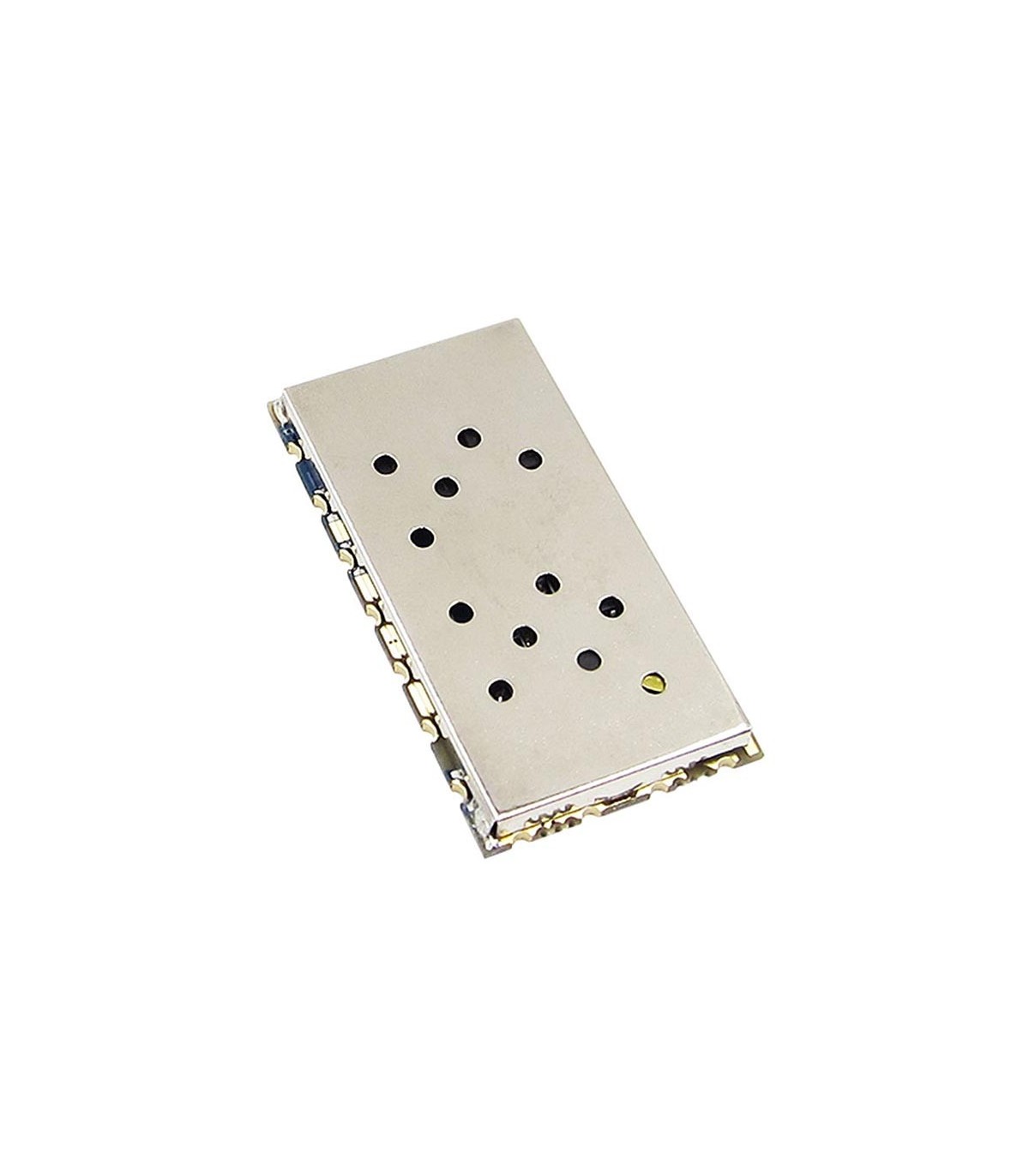

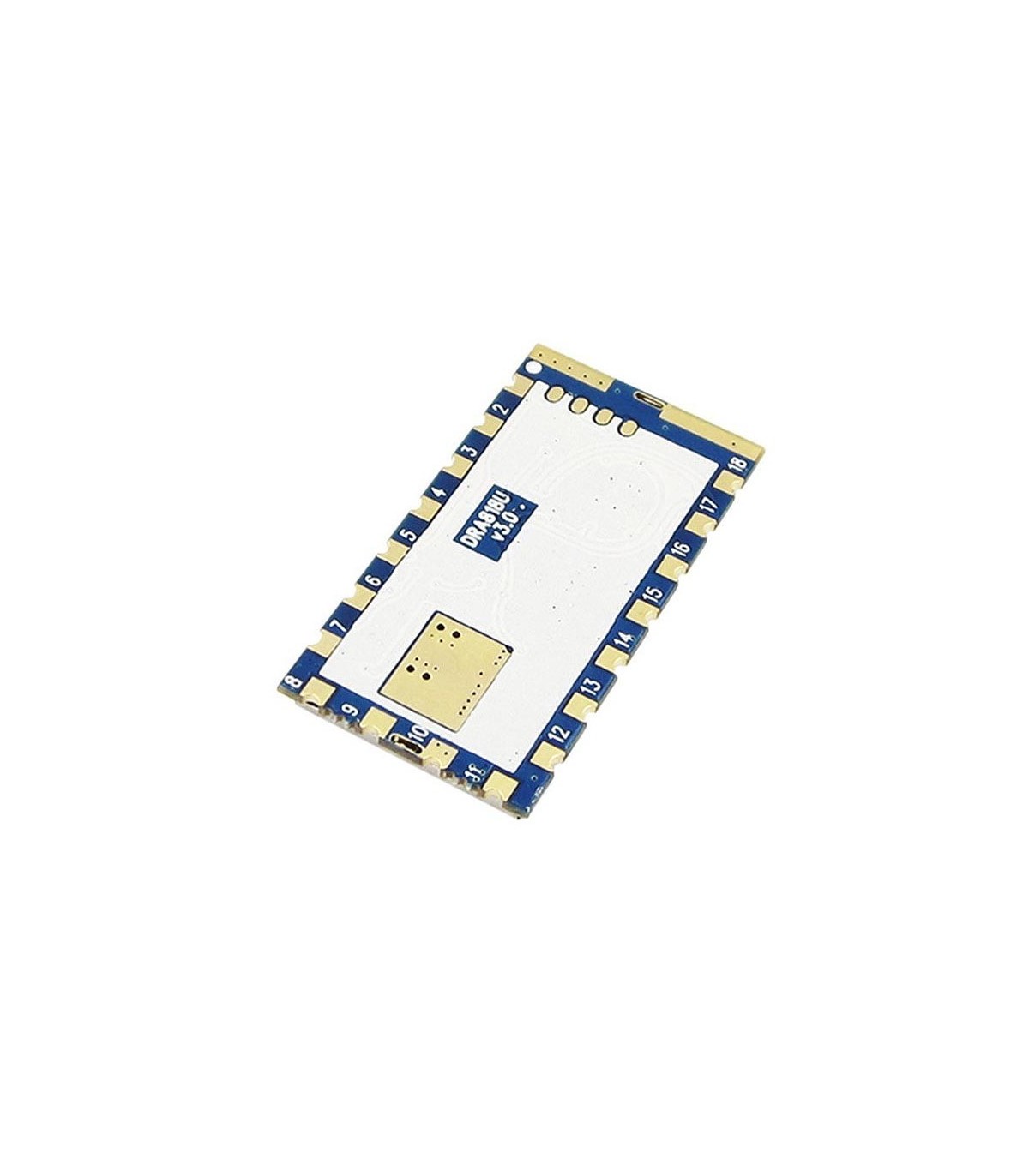

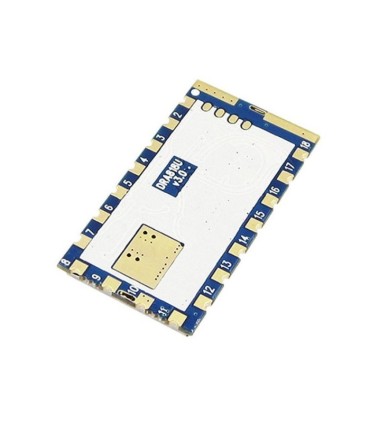

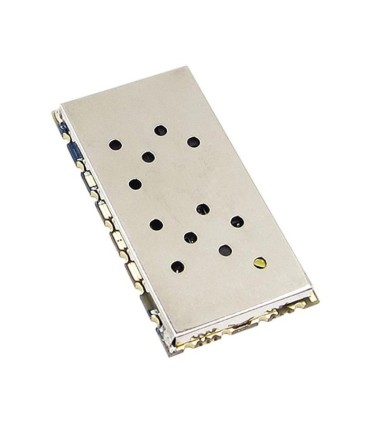

DRA818U یک نوع ماژول گیرنده و فرستنده صوتی بی سیم کوچک است که بر اساس RFIC RDA1846 پیاده سازی شده و در باند UHF کار می کند.

این ماژول شامل یک میکروکنترلر با سرعت بالا، یک IC فرستنده بی سیم، PA با قدرت بالا، پردازشگر صدا، ارتباط استاندارد UART و... است. ساختار ماژول DRA818U به گونه ایی است که طراحان می توانند بنا به نیازشان بعضی از پارامتر های آن را تغییر دهند، این انعطاف پذیری بهترین عملکرد ماژول را برای آن ها فراهم می سازد.

یکی از کاربرد های ساده این ماژول می تواند ساخت واکی تاکی با اتصال یک میکروفن، PA صوتی واسپیکر به آن باشد.



مشخصات:

رنج فرکانسی:

  • 400-470MHZ

فضای کانال(Channel space):

  •  25KHZ

حساسیت:

  • -122 dbm

توان خروجی:

  • +27/30dBm

سطح صدا(volume levels):

  • 8

سطح فشار(squelch levels):

  • 8

دما کاری:

  • -20°C ~+70°C

جریان TX:

  • 450-750mA

ولتاژ کاری:

  • 3.3-4.5VDC

قالب پیش فرض ارسال داده در ارتباط UART این ماژول:

  •   8 بیت داده، 1 بیت توقف و نرخ داده 9600 kbps
  •  فرکانس TX و RX مستقل
  • دارای رابط UART
  •  CTCSS / CDCSS codes
  • دارای چندکانال و قابلیت تنظیم بر روی یک کانال
پارت نامبر DRA818U
نوع کاربرد Voice Transceiver
پکیج SMD PCB Module
تعداد پایه 18
جریان مصرفی 55-700mA
ولتاژ کاری 3.3-4.5VDC
باند فرکانسی 400-470MHz
پروتکل ها UART
نوع بسته بندی کیسه آنتی استاتیک
تعداد در بسته 1

مجموع امتیاز ها:
0 1 2 3 4
0/5
براساس 0 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (0)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)

دیتاشیت DRA818U    حجم فایل :(337.55k)

دیتاشیت ماژول فرستنده و گیرنده صوت DRA818U
