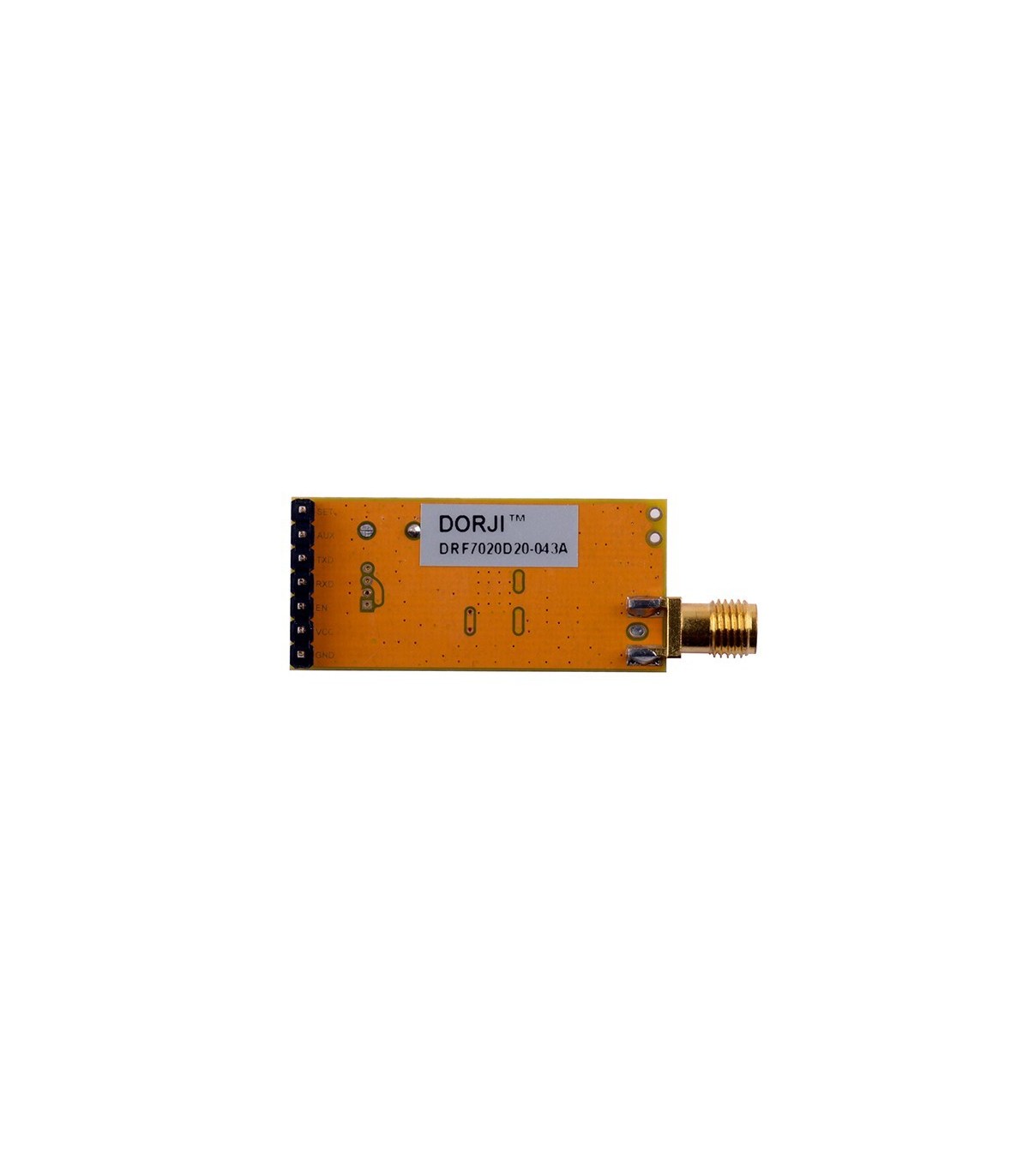

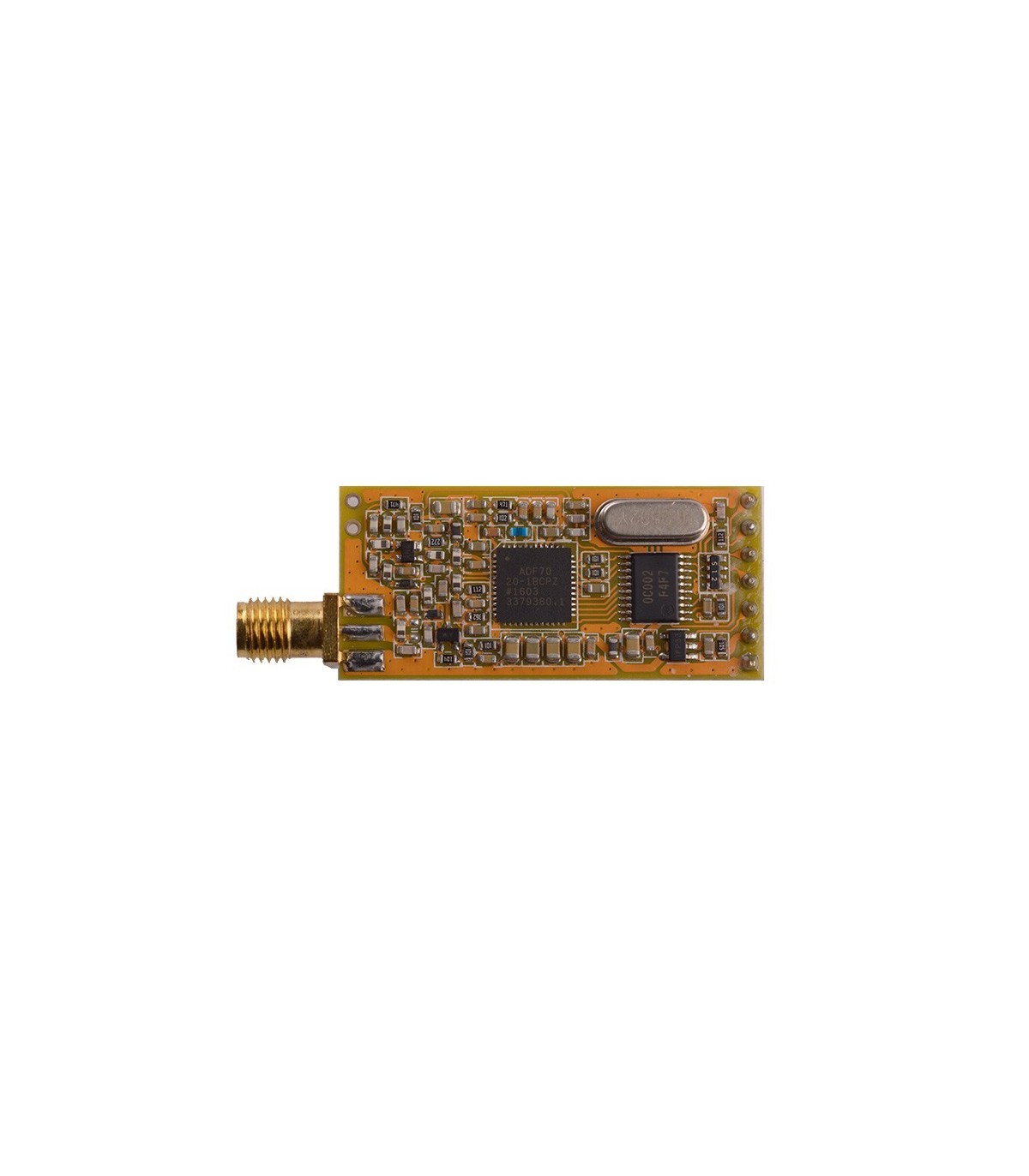

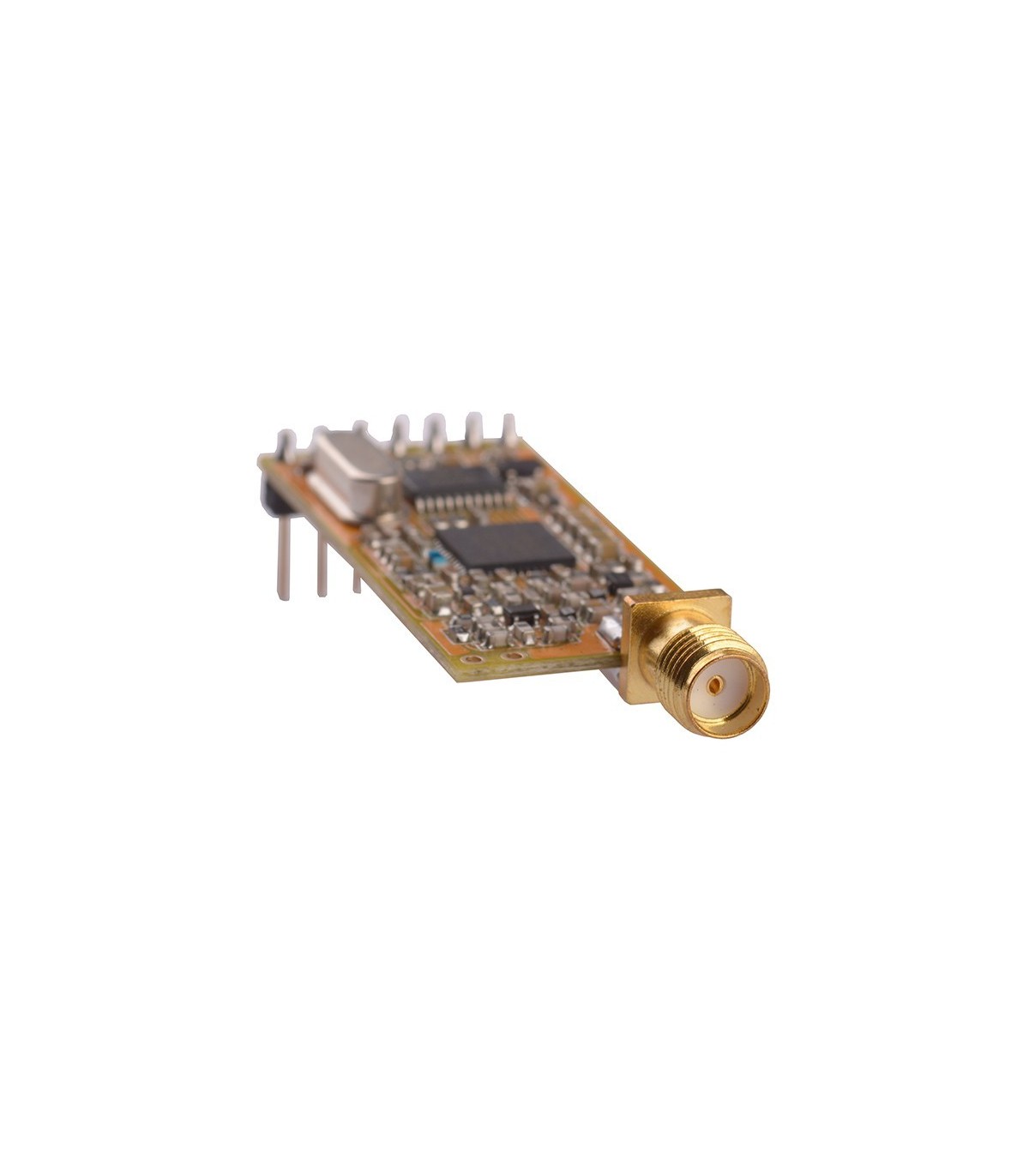

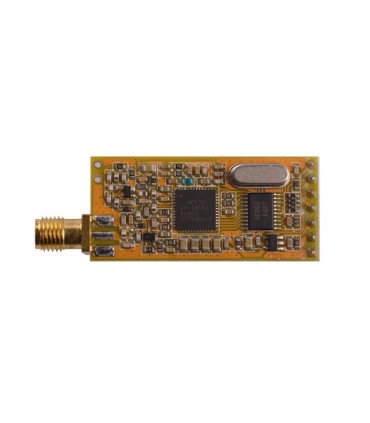

ماژول فرستنده گیرنده DRF7020D20

 DRF7020D20

20DBM ISMRF Transceiver Module

ماژول DRF7020D20  یک ماژول فرستنده گیرنده  با توان 20DBM و فرکانس کاری 433MHZ   می باشد که از طریق پورت سریال به راحتی قابل راه اندازی است .

-    توان 20DBM معادل 100 میلی وات .

-     فرکانس 433 MHZ

 -     ولتاژ کاری 3.4V ~ 5.5 V
-     ارتباط از طریق پورت سریال UART

-    برد فضای باز 800 متر

DRF7020D20   series are half-duplex  wireless modules which can be used in point to point  or  point  to multi point application.
In the latter application , users  need  to set one module as the host  and others as client module

-    GFSK Transceiver  module
-    433 MHZ ISM frequency band
-    19.2 K bps data rate
-    Multiple channels
-    20 dBM MAX. output power.
-    Baud  rate  configurable .
-    256  bytes  data  buffer.
-    Standby current <5uA
-    Supply voltage 3.4 ~ 5.5 V.

با نصب نرم افزار DORJI  RF با ماژول ارتباط برقرار می کنیم

PIN   FUNCTION

تنظیمات پورت سریال :

FOOTPRINT
