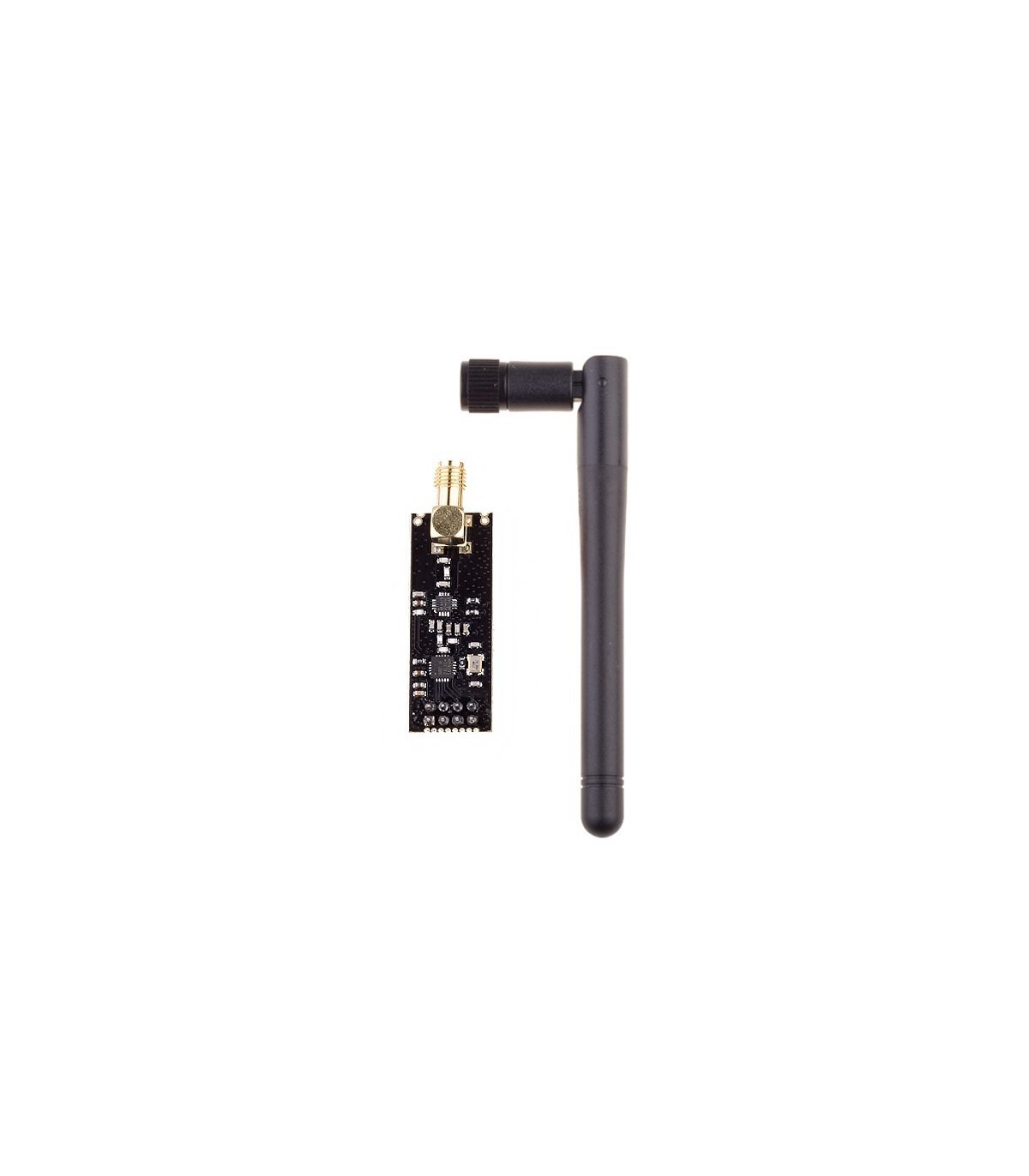

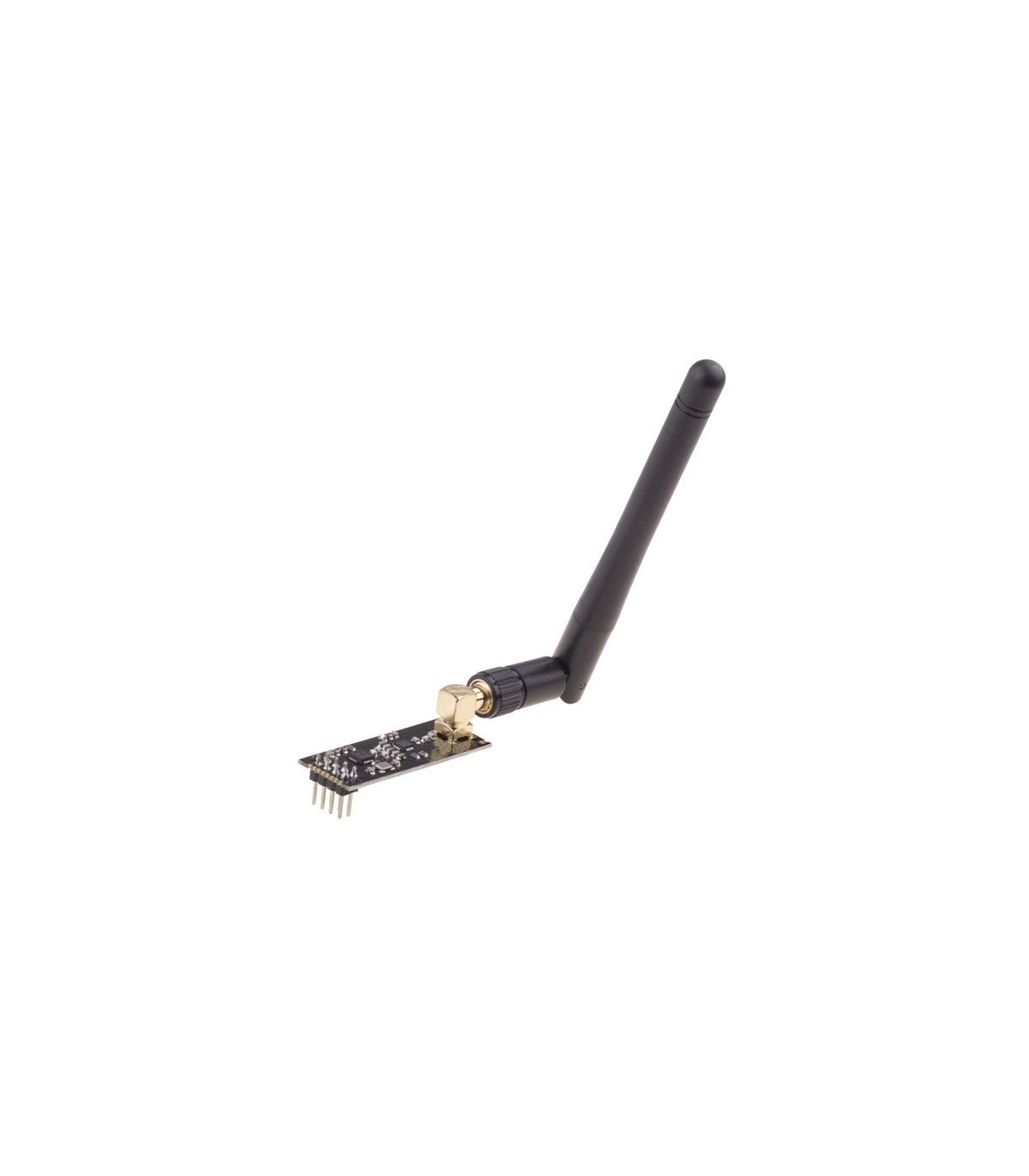

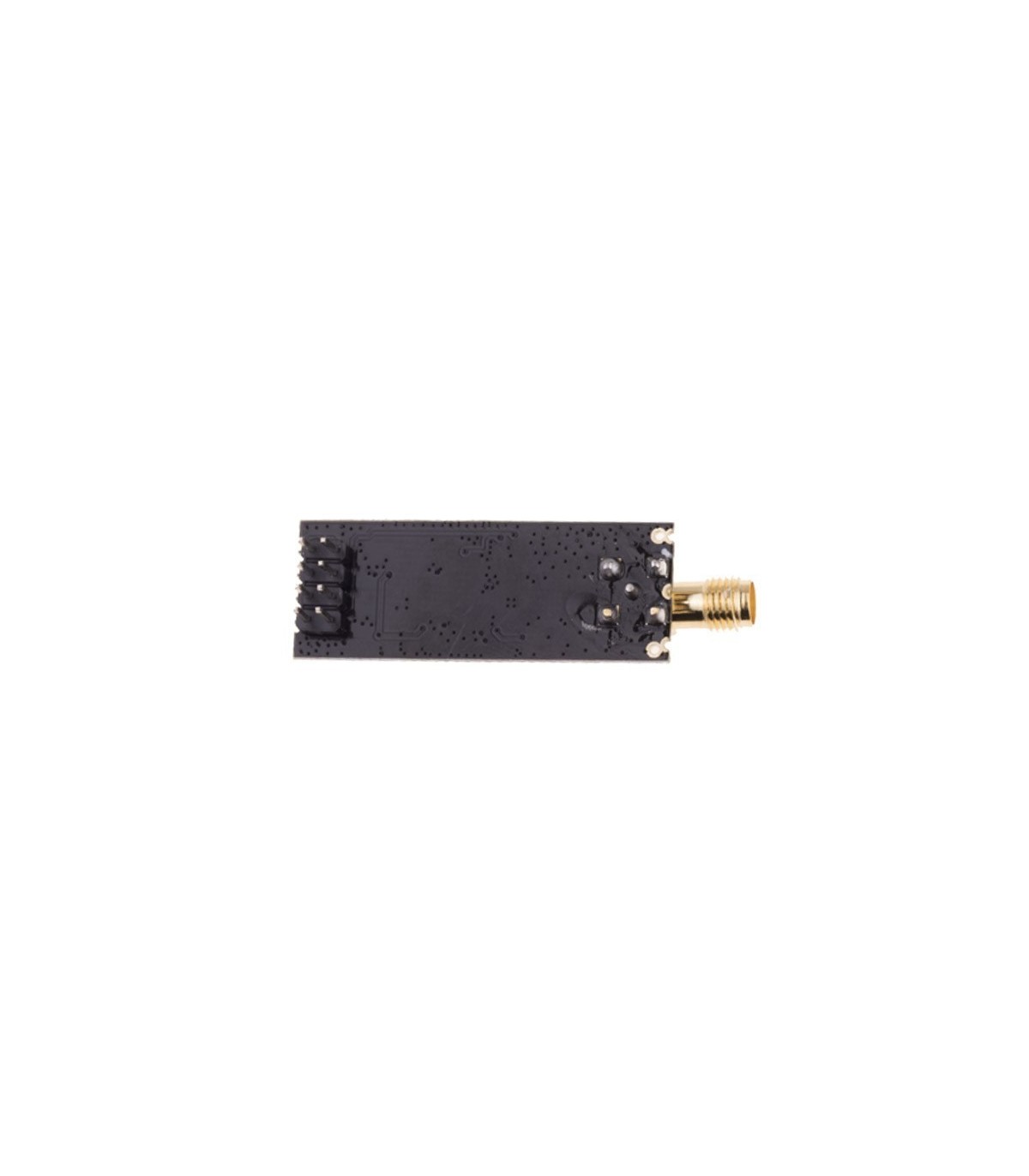

این ماژول نمونه چینی ماژول NRF24L01 +PA+LAN هست

نمونه تایوانی این ماژول را در این لینک می توانید مشاهده نمایید

نحوه راه اندازی هردونوع ماژول کاملا یکسان است

مشخصات کلیدی

عملکرد در فرکانس 2.4GHz فرکانس آزاد جهانی

ارسال اطلاعات تا 2Mbit  در ثانیه

عملکرد در حداقل توان

11.3mA در حالت ارسال با توان خروجی 0dbm

12.3mA در حالت دریافت با سرعت 2Mbit درثانیه

900nA در حالت توقف

22uA در حالت بیکاری

دراری رگولاتور داخلی

تغذیه از 1.9 تا 3.6 ولت

محافظت پیشرفه در مقابل شوک (ShockBurst)

نگهداری بسته های اطلاعات به صورت خودکار

برد حدود 400 متر



!!******** این محصول همراه با یک آنتن دایپل رایگان می باشد ********!!



کاربردها

لوازم جانبی بیسیم رایانه

موس , کیبورد و کنترلرهای بیسیم

هدست های VoIP

کنترلرهای بازی

ساعت های ورزشی و سنسورها

ریموت کنترل برای لوازم جانبی الکترونیک

اتوماسیون اداری و خانگی

شبکه های سنسور بسیار کم مصرف

RFID فعال

سیستم های رد یابی

اسباب بازی

و . . .

 The highest level of integration, element 0402 small volume, crystal oscillator 10 PPM / 9 pf,

through the CE feet, can control the whole plate (including power amplifier), very suitable for low power consumption situation

Our many years dedicated radio frequency communication, and do a lot of optimization

work, have entered into a stable production stages!

This module voltage range is: 1.9-3.6 V, meet the battery power demand, completely covered nRF24L01P own working voltage range

As far as possible to simplify user workload, this module USES mode and without PA + LNA exactly the same as.

Don't need additional control pin. Software and hardware completely without changes.

Product use: 2.4 G wireless data transmission module (remote PA + LNA)

resistance partial pressure to 2.5 V.

Similar advantage:

1. The module is PA + LNA, and these characteristics and rf switch, band pass filter all

single chip

2. The chip model for nRF24L01P, than the last generation nRF24L01 performance better.

3. All adopt 0402 element, make module smaller than 0603, at the same time, the performance

4. is made of high quality components, resistance capacity are all adopt Japan murata,

crystal oscillator for import 10 PPM / 9 pf, small packaging, module overall performance is very

5. Can through the 24 l01p CE pin, control the back of the PA + LNA and rf switch that can be the

6. Module power supply range is 1.9-3.6 V, very wide range of power supply to meet demand



Product Parameter:

1. Size: 15 * 27 mm

2. The transmission distance: 1157 m @ 250 k, 800 m @ 1 m, 610 m @ 2 m; (with 3.5 dbi antenna)

3. Emission current: about 95 ma.

4. Received current: about 27 ma.

5. Maximum transmitted power: 22 DBM.

6. PA gain: 22 db.

7. LNA: 10 db.

8. Receiving sensitivity: - 106 DBM @ 250 KBPS, - 96 DBM @ 1 MBPS, - 92 DBM @ 2 MBPS;

9. Standby power consumption (CE = 0) : about 2 ua.

10.The power supply voltage: 1.9-3.6 v







جهت کسب اطلاعات بیشتر و دریافت برنامه و نحوه راه اندازی این ماژول به این سایت مراجعه کنید.
