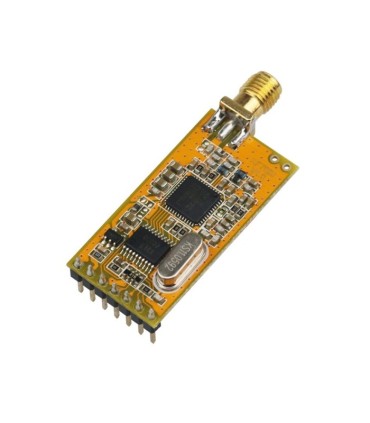

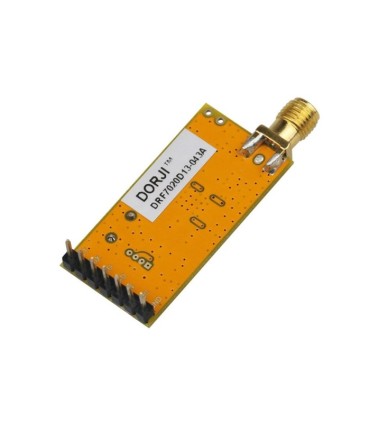

DRF7020D13

ماژول فرستنده گیرنده DRF7020D13

موجودی : این محصول فعلا موجود نیست

اگر موجود شد خبرم کن
190104022

GFSK, 433MHz, 3.4-5.5V, 13dBm, UART

قیمت محصول: 3,900,000 ریال

اشتراک گذاری این محصول در :

با خرید این محصول شما 390000 امتیاز وفاداری دریافت میکنید.
مجموع امتیازات شما : 390000 امتیاز
ارزش امتیازات شما : 78,000 ریال.


مجموع امتیاز ها مجموع امتیاز ها:

5
5,00/5 - 1 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 1
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

 DRF7020D13

ماژول DRF7020D13  یک ماژول فرستنده گیرنده  با توان 13DBM و فرکانس کاری 433MHZ   می باشد که از طریق پورت سریال به راحتی قابل راه اندازی است .

ارتباط از طریق پورت سریال UART

توان 13DBM معادل 19.9 میلی وات  دارد.

فرکانس 433 MHZ

ولتاژ کاری 3.4V ~ 5.5 V

برد فضای باز 300 متر

DRF7020D13   series are half-duplex  wireless modules which can be used in point to point  or  point  to multi point applicati
In the latter application , users  need to set one module as the host  and others as client module


   GFSK Transceiver  module
    433 MHZ ISM frequency band
    19.2 K bps data rate
   Multiple channels
   13 dBM MAX. output power
   Baud  rate  configurable
    256  bytes  data  buffer
    Standby current <5uA
  Supply voltage 3.4 ~ 5.5 V



با نصب نرم افزار DORJI  RF با ماژول ارتباط برقرار می کنیم.



تنظیمات پورت سریال

پارت نامبر DRF7020D13
تعداد پایه 7
گین 13dBm
سرعت انتقال دیتا 19.2Kbps FSK data rate
ولتاژ کاری 3.4-5.5VDC
فرکانس حامل 433.92
مدولاسیون GFSK
باند فرکانسی ISM
امپدانس آنتن 50Ω
فرکانس 433.92MHz
نوع نصب سوراخ کاری
کانکتور پین هدر
طول (mm) 37.5
عرض (mm) 18.3
ارتفاع (mm) 7
فاصله پین ها (mm) 2.54
نوع بسته بندی کیسه آنتی استاتیک
تعداد در بسته 1
کارخانه سازنده Dorji

مجموع امتیاز ها:
0 1 2 3 4
5,00/5
براساس 1 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (1)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
نوشتن دیدگاه
0 1 2 3 4
(5/5)

برد ماژول

توسط مجید رحیمی در 1400-07-20، ماژول فرستنده گیرنده DRF7020D13 این دیدگاه برای 0 کاربر از 0 ، رای‌دهنده مفید بوده است
مجموع امتیاز: 0 1 2 3 4

سلام. برد point to point ماژول چند متر است؟

پاسخ مدیریت (1400-07-20):
سلام؛
با توجه نوع آنتن، نحوه قرار گرفتن آنتن ماژول، فاصله بین گیرنده فرستنده، نوع فضای مورد کاربرد، موانع بین فرستنده و گیرنده و... متفاوت هست این مورد.
این دیدگاه برای شما مفید بود ؟ بله خیر
صفحه: 1

دیتاشیت DRF7020D13    حجم فایل :(0)

ADW1014_Testing_Data_Radio    حجم فایل :(1.76M)

ADW1014_Testing_Data_Radio_Modem_With_Serial_Port_Tool

7020series    حجم فایل :(802k)

7020series
