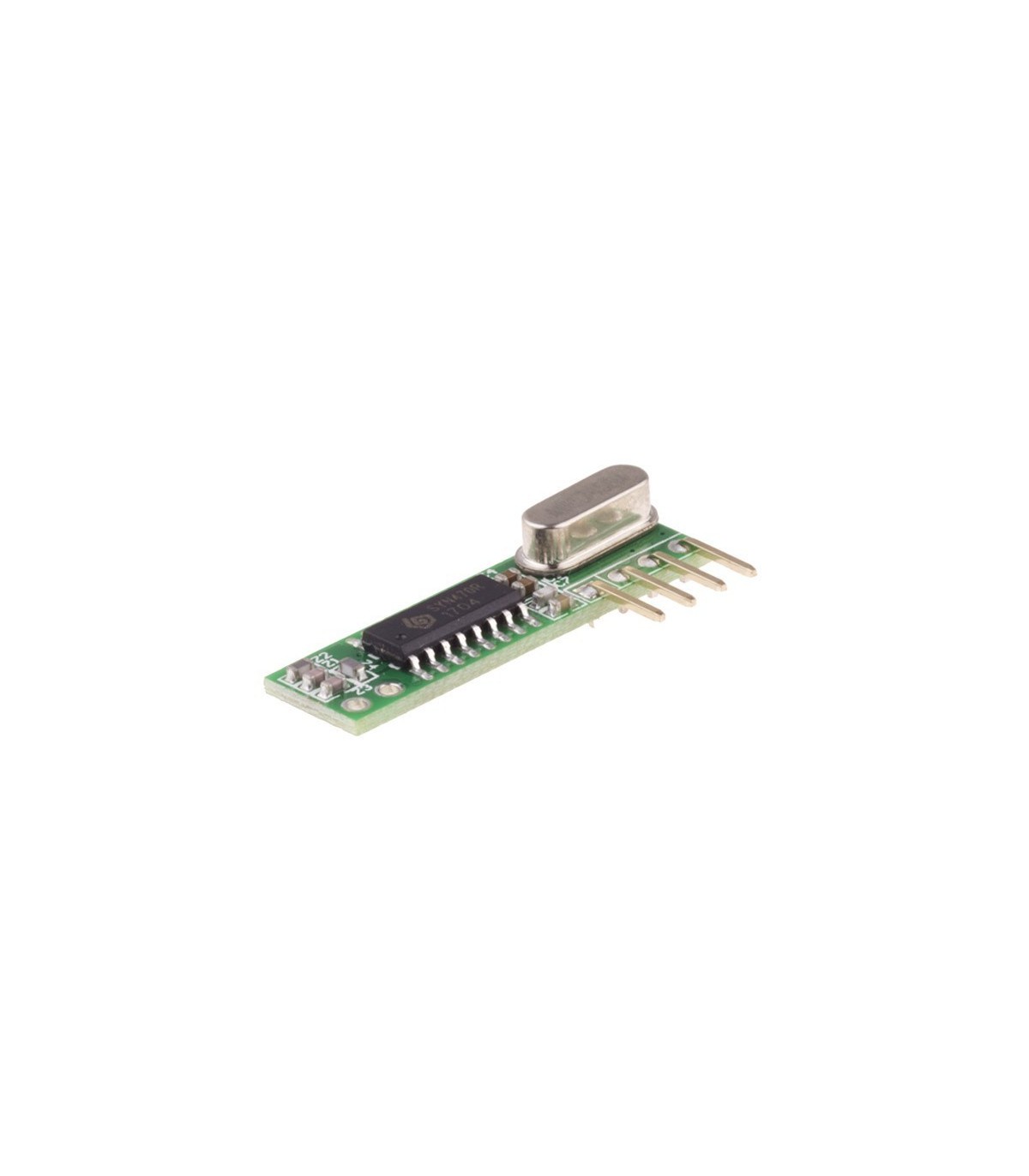

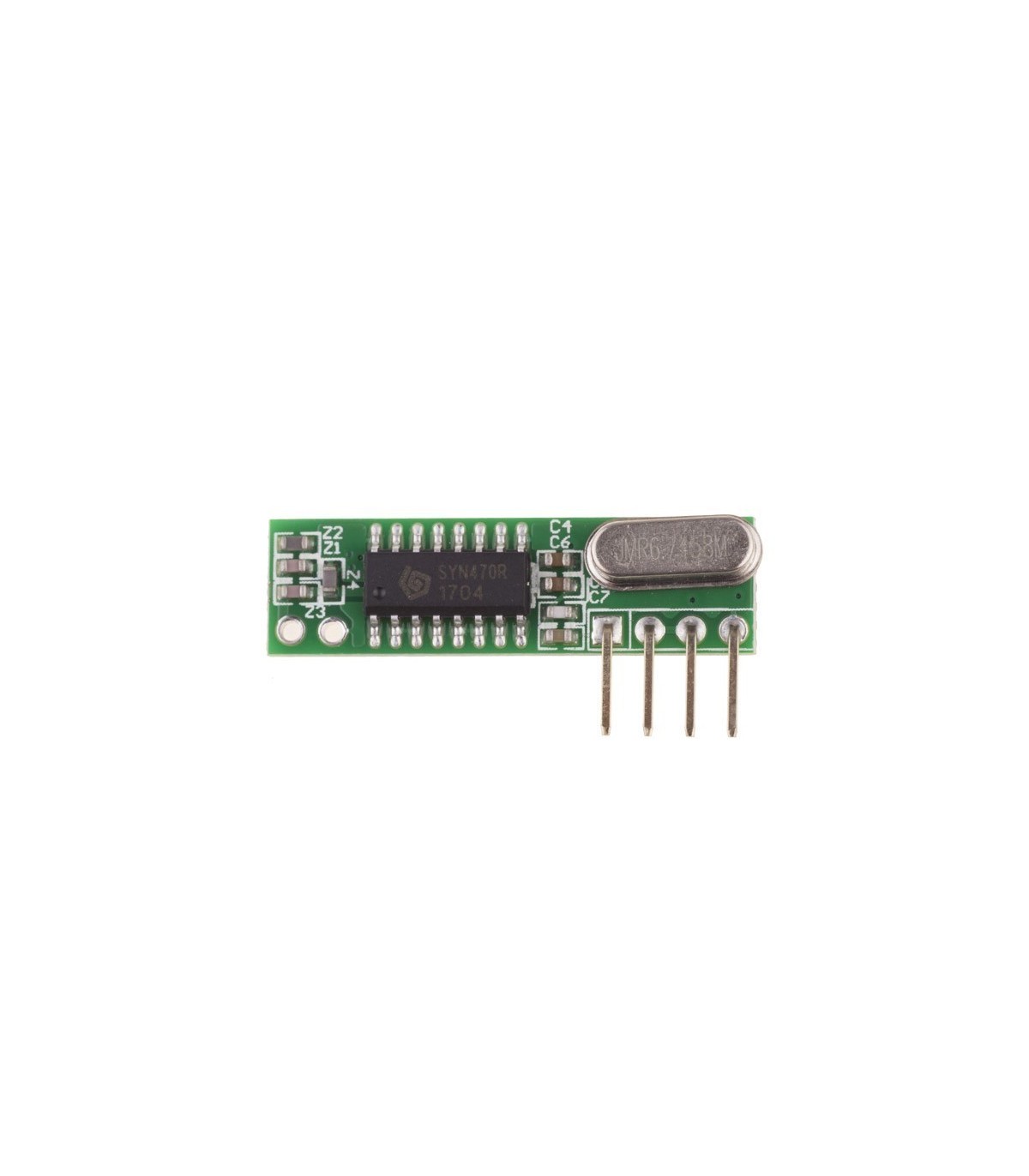

ماژول گیرنده کریستالی RXB22-433MHz



ET-RXB-22 is ASK superheterodyne Wireless Receiver Module Working is ISM band. It can directly connect to MCU I/O or the data Input Port on wireless decoder chip. Easily fulfil the function from wireless signal to Data Receiving.

ET-RXB-22 can work with  several module ( one transmitter module and several  receiver module ) at the same time ,and have no interference to each other ,and don't influence the receiving distance.

Modulation Mode :  ASK/OOK

operating Frequency: 433.92 MHZ

operating Voltage : 3.3V ~ 5.5V

operating Current: 3.8 ~ 4.1mA

Data Rate: 2.4  Kbps

Sensitivity :  -107 dbm

working Distance: 300M

Dimension : 30 * 8.5* 5

Application

- car security  system

- Remote Keyless entry (RKE)

- Garage door controller

- Home security

- Wireless controller

- Automation system

Electrical characteristics

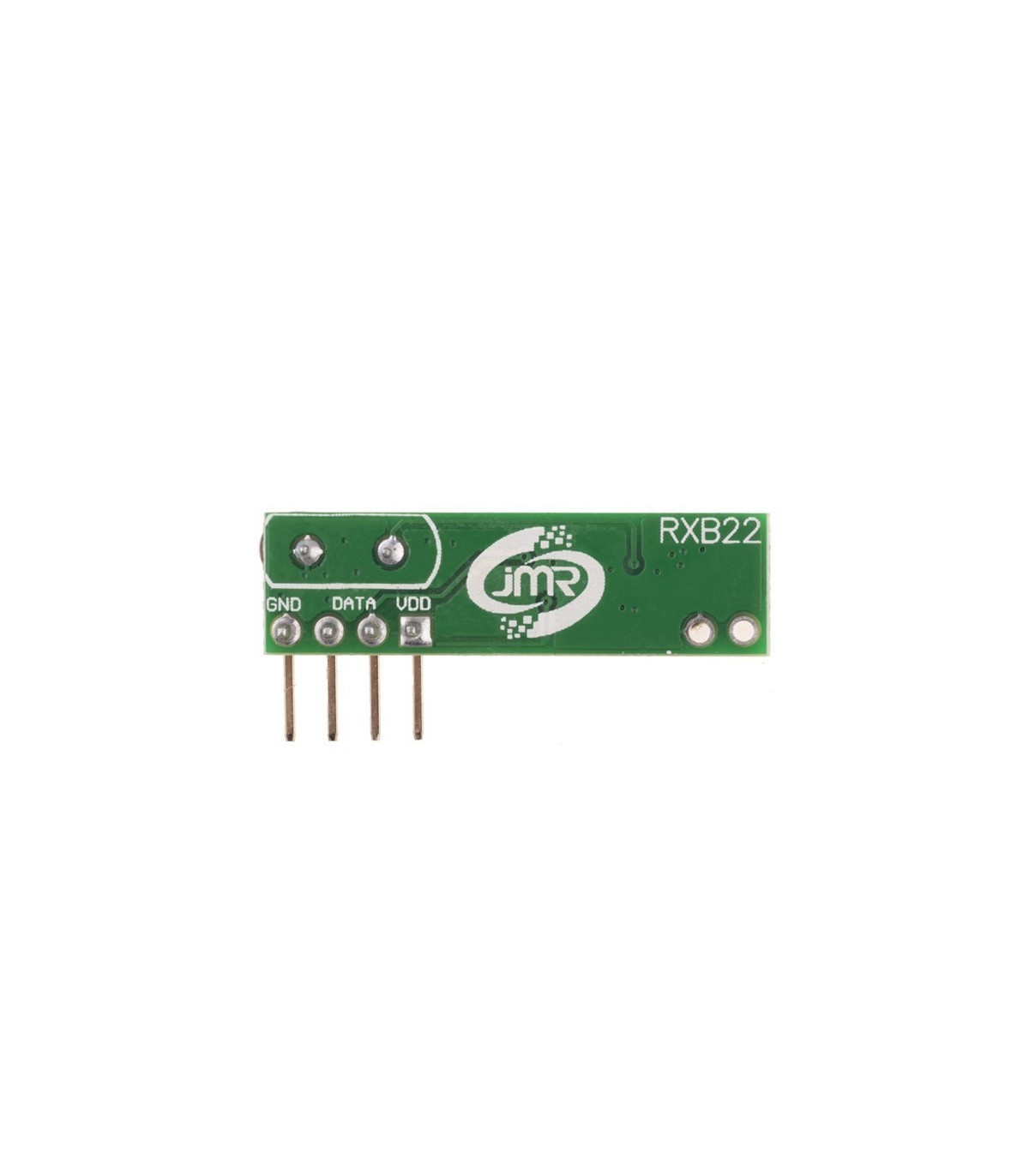

Pin Dimension



پارت نامبر RXB22
نوع کاربرد گیرنده رادیویی دیتا
پکیچ THD PCB Module
تعداد پایه 4
حساسیت ورودی 107dbm-
سرعت انتقال دیتا 2.4Kbps
جریان مصرفی 2.8mA
ولتاژ کاری 3.3~5.5V
فرکانس حامل 433MHz
مدلاسیون ASK
دمای کاری 20°C ~ 70°C-
نوع نصب سوراخ کاری
طول (mm) 30
عرض (mm) 8.5
ارتفاع (mm) 5
نوع بسته بندی سینی
تعداد در بسته 140
کشور سازنده چین


دیدگاه دیدگاه (1)

مجموع امتیاز ها:
0 1 2 3 4
5,00/5
براساس 1 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
0 1 2 3 4
(5/5

جایگزین

این دیدگاه برای 1 کاربر از 1 ، رای‌دهنده مفید بوده است
مجموع امتیاز: 0 1 2 3 4

با سلام
اگر بخواهیم به جای این ماژول از RXB13 استفاده کنیم آیا نیاز یه طراحی دوباره بورد داریم؟

پاسخ مدیریت (1396-12-08):
سلام
نیازی به طراحی دوباره نیست این دو ماژول از لحاظ طراحی و تعداد پایه یکسان می باشند
و شما می توانید براحتی این ماژول را جایگزین کنید
