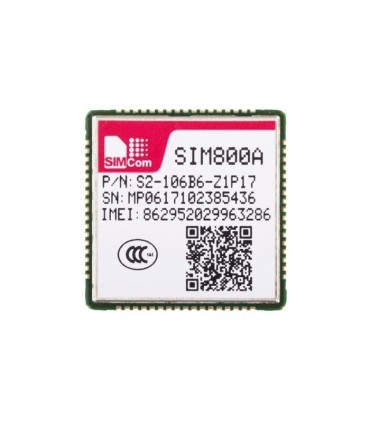

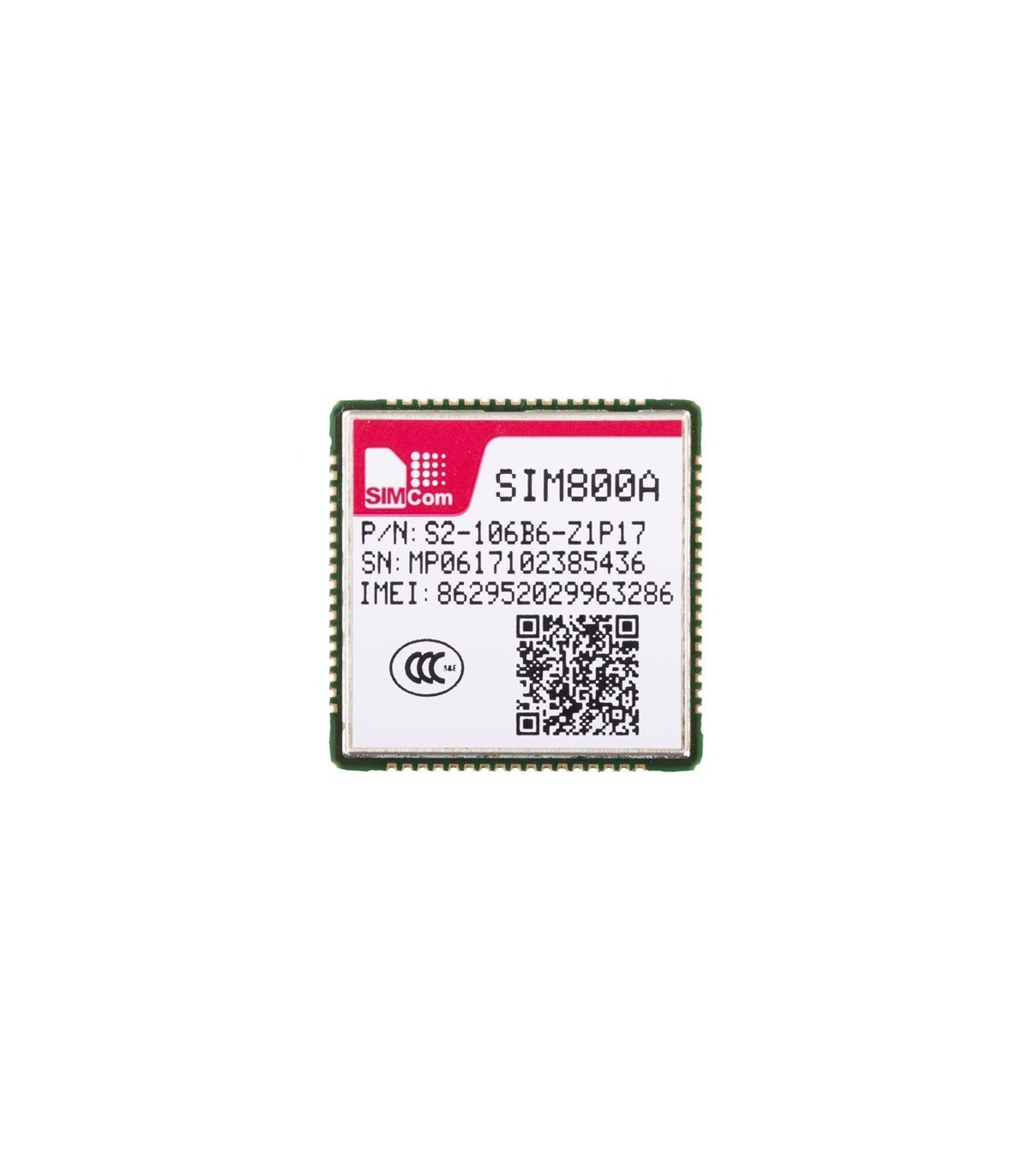

ماژول GSM/GPRS/BLUETOOTH SIM800A

برای مطالعه و نکات طراحی خازن تغذیه ماژول، به وبلاگ مایکروالکام از طریق این لینک مراجعه فرمایید.

جهت راه اندازی و نحوه استفاده از این ماژول از این لینک استفاده کنید.

ماژول SIM800A را می توان نسخه به روز شده ماژول SIM900A در نظر گرفت که توسط شرکت SIMCOM  وبه دنبال توقف تولید SIM900A معرفی شده است

بین این ماژول و ماژول قبلی یعنی SIM900A تفاوت فیزیکی وجود ندارد و اکثر دستورات و کدهای هردو ماژول یکسان است از نظر پایه ها نیز هیچ تفاوتی بین پایه های ماژول SIM800A و SIM900A دیده نمی شود در نتیجه ماژول SIM800A را می توان به راحتی جایگزین ماژول ها ی خانواده 900 یعنی SIM900 , SIM900A نمود.

Features

• Two frequency 900 / 1800MHz

• GPRS multi-slot class 12/10

• GPRS mobile station class B

• meet GSM 2/2 + standards

  - Class 4 (2W @ 900MHz)

  - Class 1 (1W @ 1800MHz)

• Size: 24 * 24 * 3mm

• Weight: 3.1g

• Control via AT commands (GSM 07.07, 07.05 and SIMCOM enhanced AT command set)

• SIM Application Toolkit

• Supply voltage range: 3.4 ~ 4.4V

• Low power consumption

• Operating temperature range: -40 ° C ~ + 85 ° C

data transmission

• GPRS class 12: Maximum 85.6 kbps (downlink rate)

• Support PBCCH

• Coding schemes CS 1, 2, 3, 4

• PPP-stack

• CSD up to 14.4 kbps

• USSD

• nontransparent

SMS

• point MO and MT

• SMS Broadcast

• Text and PDU mode

Software Features

• 0710 MUX protocol

• embedded TCP / UDP protocol

• FTP / HTTP

• MMS

• Email

• DTMF detection

• Interference Detection

• Recording

• SSL

• Bluetooth 3.0 (optional)

voice

• Tricodec

 - Half Rate (HR)

 - Full rate (FR)

 - Enhanced Full Rate (EFR)

• AMR

 - Half Rate (HR)

 - Full rate (FR)

• Support echo suppression algorithms

interface

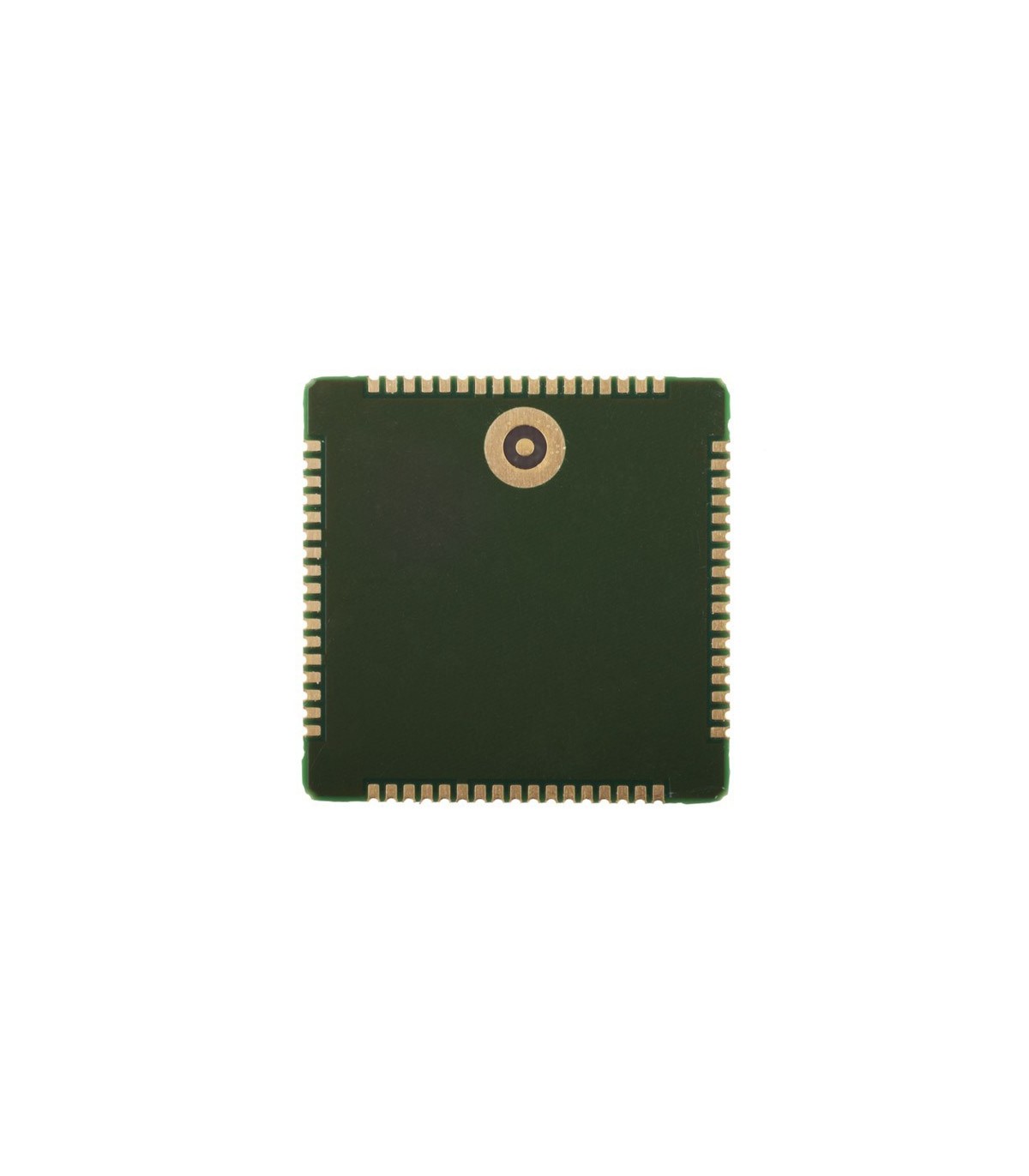

68-pin SMT

• one analog audio interface

• Support RTC

• USB Interface

• Serial Interface

• SIM card interface (3V / 1.8V)

• GPIO

• ADC

• PWM

• I2C

• GSM antenna pin

• BT antenna pin

compatibility

• AT cellular command interface

Authenticate

• CE

• ROHS

• REACH

• CCC

• TA

• CTA (network test) (on going)
