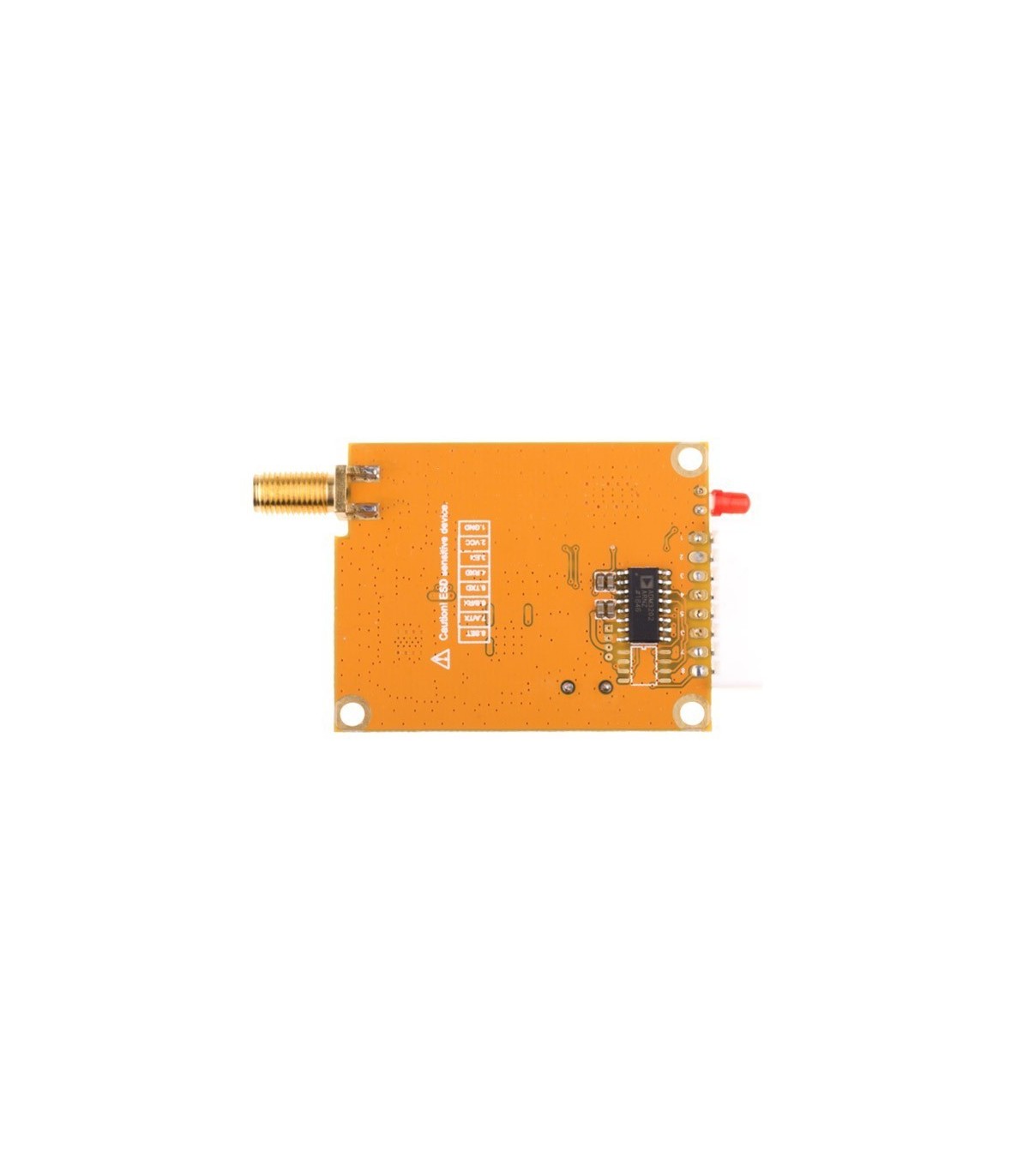

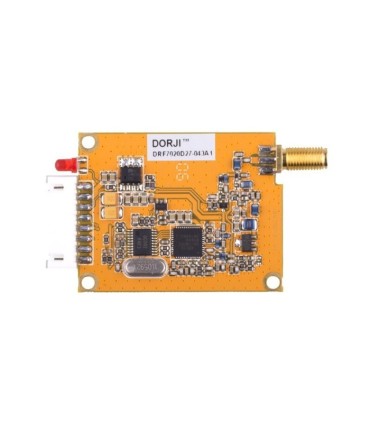

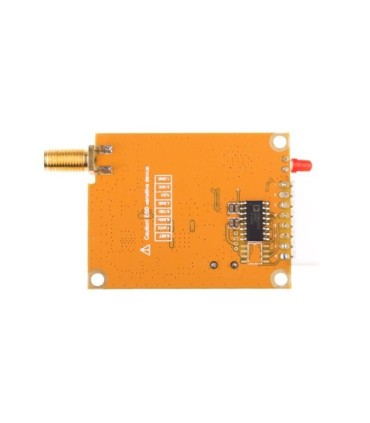

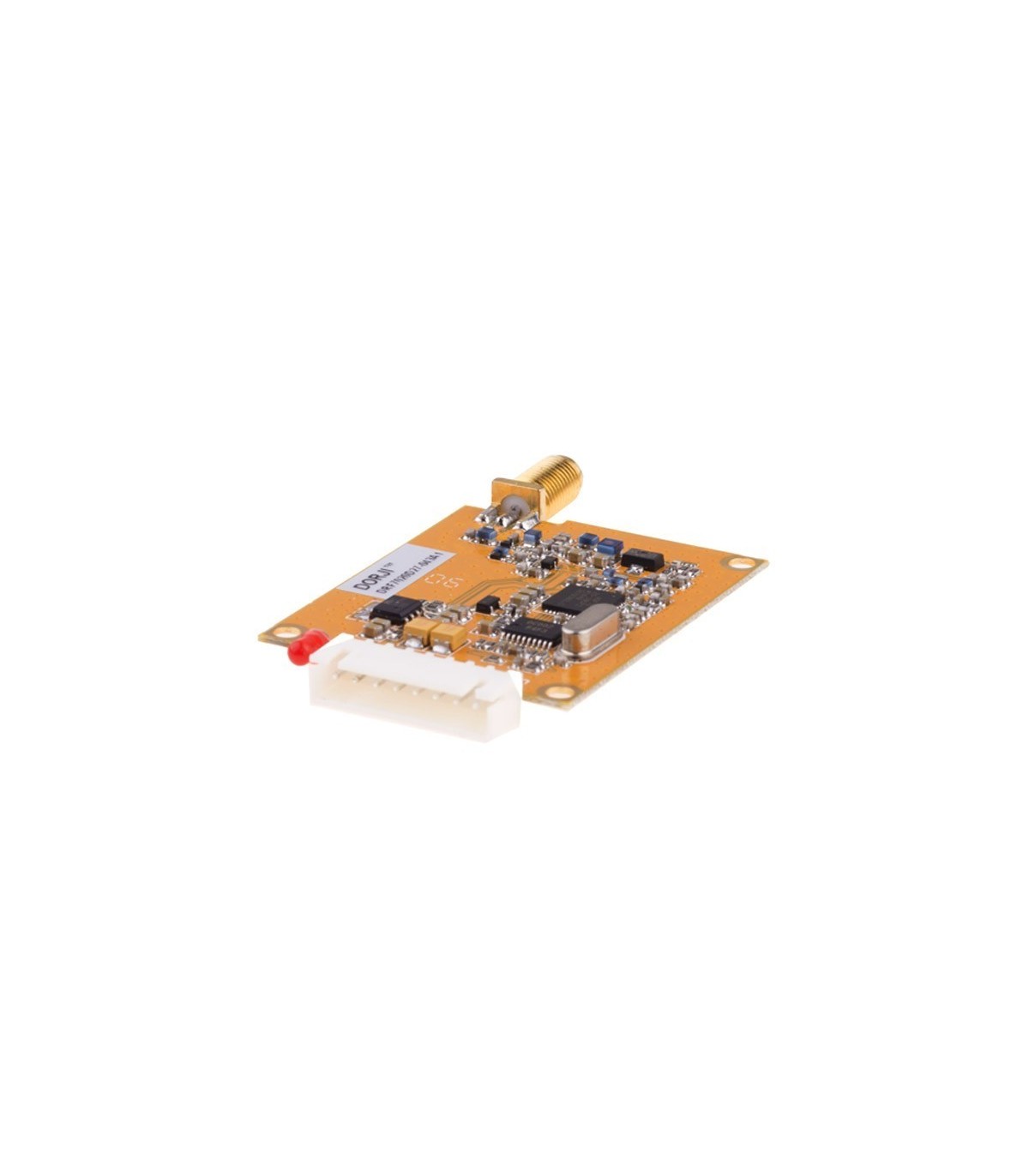

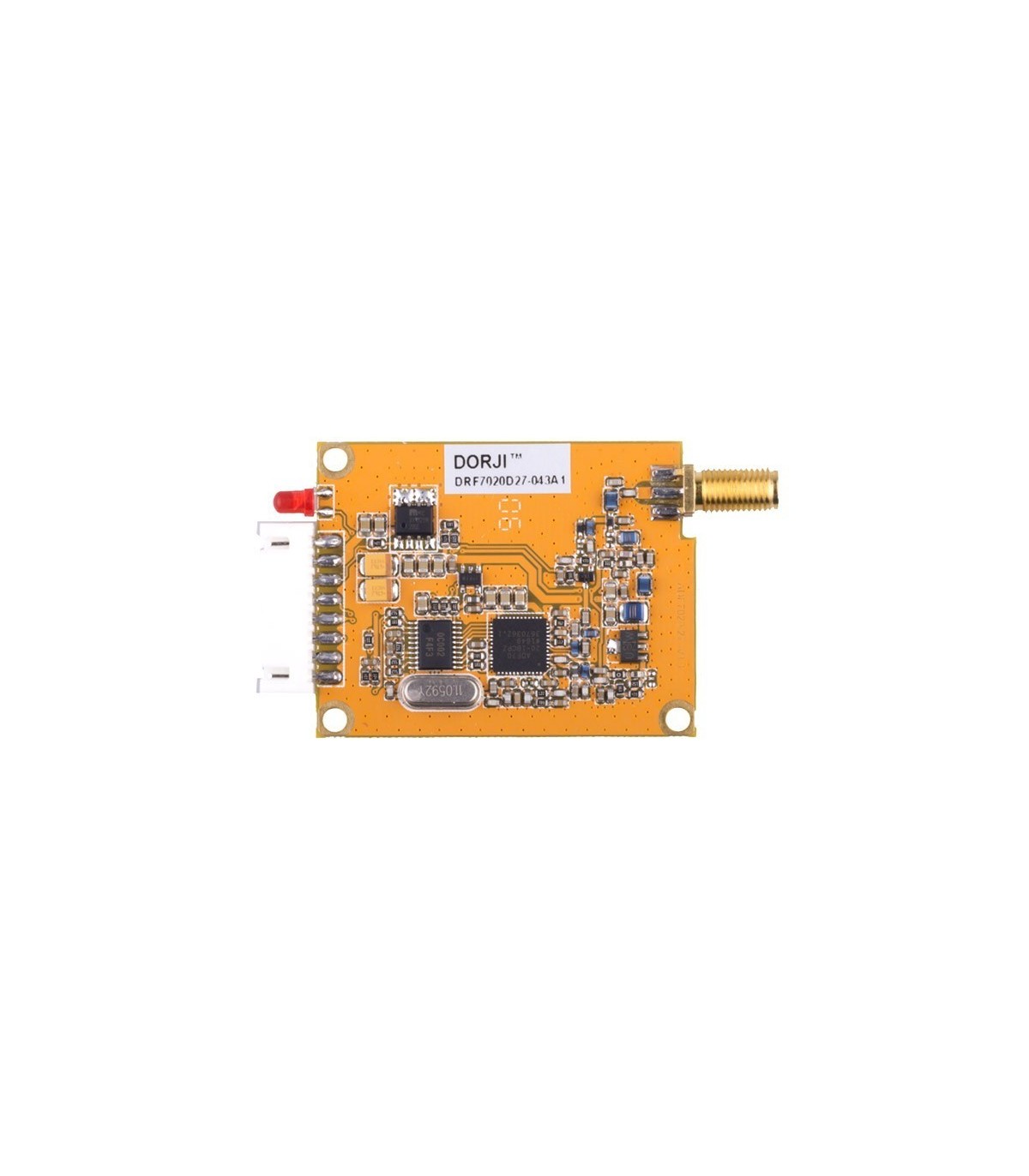

ماژول ارسال اطلاعات درجی DRF7020D27

ماژول DRF7020D27  یک ماژول فرستنده گیرنده  با توان 27DBM و فرکانس کاری 433MHZ   می باشد که از طریق پورت سریال به راحتی قابل راه اندازی است .


-    توان 27DBM معادل  500 میلی وات با برد فضای باز 5000 متر

-    فرکانس 433 MHZ


-    ولتاژ کاری 3.4V ~ 5.5 V

-    ارتباط از طریق پورت سریال UART



DRF7020D27   series are half- duplex  wireless modules which can be used in point to point  or  point  to multi point application
In the latter application , users  need to set one module as the host  and others as client module



  GFSK Transceiver  module


433MHZ ISM frequency band


9.6K bps data rate


Multiple channels



27dBM MAX. output power


Baud  rate  configurable


256bytes  data  buffer


Standby current <5uA


Supply voltage  4.7 ~ 8 V

با نصب نرم افزار DORJI  RF با ماژول ارتباط برقرار می کنیم



PIN  FUNCTION



تنظیمات پورت سریال



FOOTPRINT



پارت نامبر DRF7020D27
تعداد پایه 8
گین 27dBm
سرعت انتقال دیتا 19.2k bps data rate
ولتاژ کاری 7.7-8VDC
فرکانس حامل 433.92MHz
مدولاسیون GFSK
باند فرکانسی ISM
امپدانس آنتن 50Ω
توان خروجی 500mW
فرکانس 433.92MHz
کانکتور XH Connector
طول (mm) 50
عرض (mm) 39.1
ارتفاع (mm) 6.5
نوع بسته بندی کیسه آنتی استاتیک
تعداد در بسته 1
کارخانه سازنده Dorji

مجموع امتیاز ها:
0 1 2 3 4
0/5
براساس 0 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (0)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)

دیتاشیت DRF7020D27    حجم فایل :(0)


دیتاشیت DRF7020    حجم فایل :(0)


Testing_Data_Modem_Serial_Port    حجم فایل :(813.61k)

Testing Data Radio Modem
