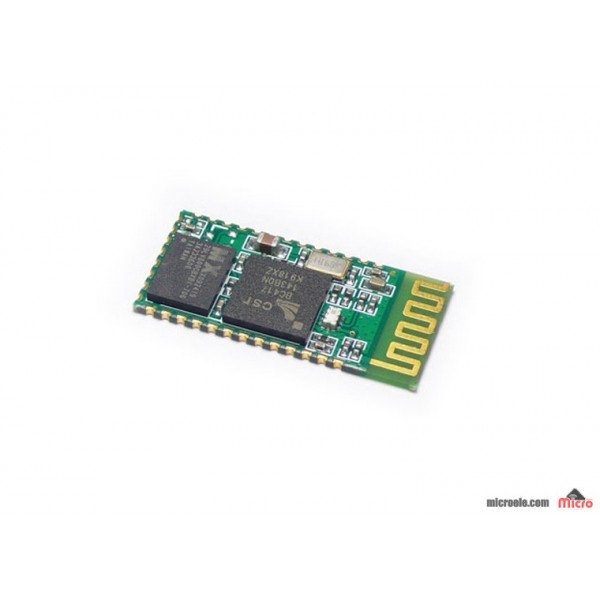

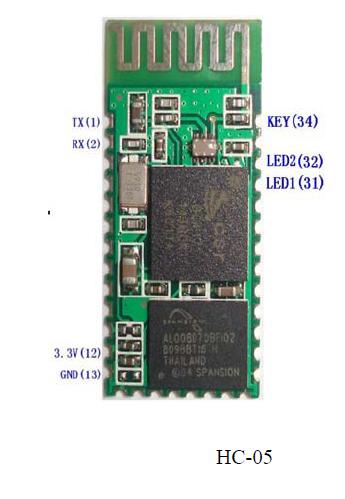

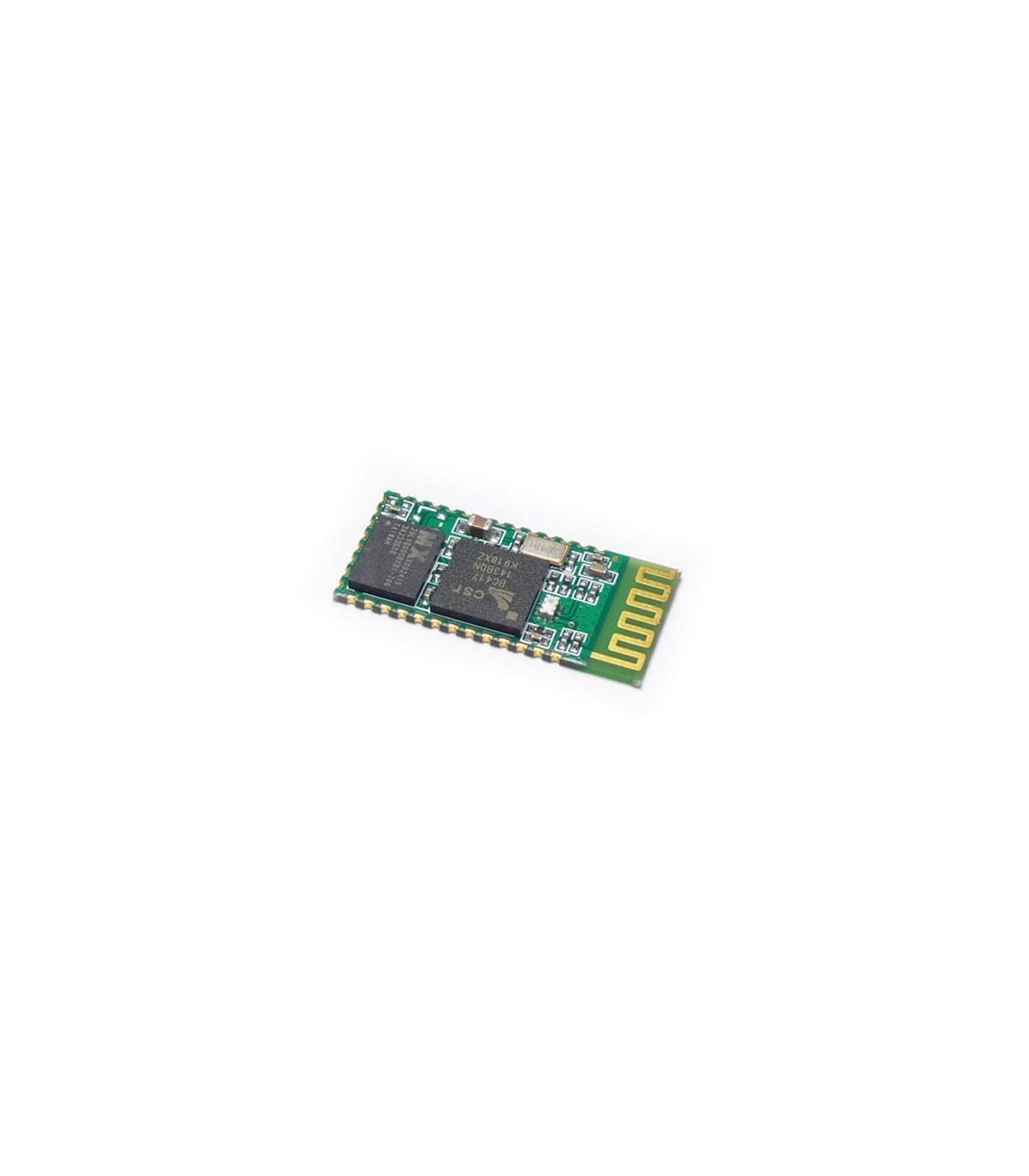

ماژول بلوتوث HC05

برای دریافت و مطالعه آخرین مقالات در باره این ماژول میتوانید به وبلاگ مایکروالکام مراجعه نمایید.

فرکانس کاری    2.4 GHZ

ولتاژ کاری  3.3 VDC – 50mA

ارتباط از طریق پورت سریال

نام ماژول برای شناسایی اولیه:    HC05 و    پسورد : 1234

شرکت سازنده این سری ماژولهارابه دوصورت باپسونداعدادزوج وپسونداعدادفردواردبازارکردهاست. ماژولهای باپسوندزوج فقط میتوانندیادرمدMaster  باشندیا Slave وبه صورت HC-04M و HC-04S  تولید می شود . وسری اعدادفردبااستفاده ازیکسری دستورات که AT Command نامیده می شودمیتواننددرمددلخواه قراربگیرند.

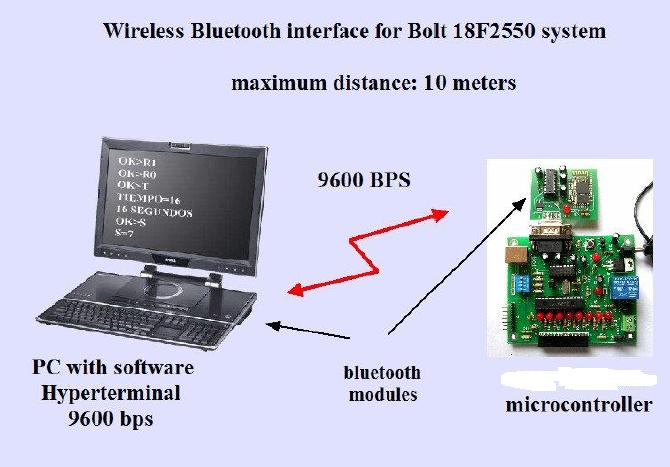

این ماژول توسط پروتکل سریال به میکروکنترلر متصل می شود. توسط این ماژول با هر دستگاهی که دارای امکان بلوتوث از جمله موبایل، لب تاب و .... است،می توان ارتباط برقرار کرد.

از جمله ویژگی های این ماژول می توان به این موارد اشاره کرد :

- Bluetooth protocol: Bluetooth Specification v2.0+EDR

- Frequency: 2.4GHz ISM band

- Modulation: GFSK (Gaussian Frequency Shift Keying)

- Emission power: ≤4dBm, Class 2

- Sensitivity: ≤-84dBm at 0.1% BER

- Speed: Asynchronous: 2.1Mbps (Max) / 160 kbps, Synchronous: 1Mbps/1Mbps

- Security: Authentication and encryption

- Profiles: Bluetooth serial port

- Power supply: +3.3VDC 50mA

- Working temperature: -20 ~ +75 Centigrade

- Dimension: 26.9mm x13mm x 2.2 mm

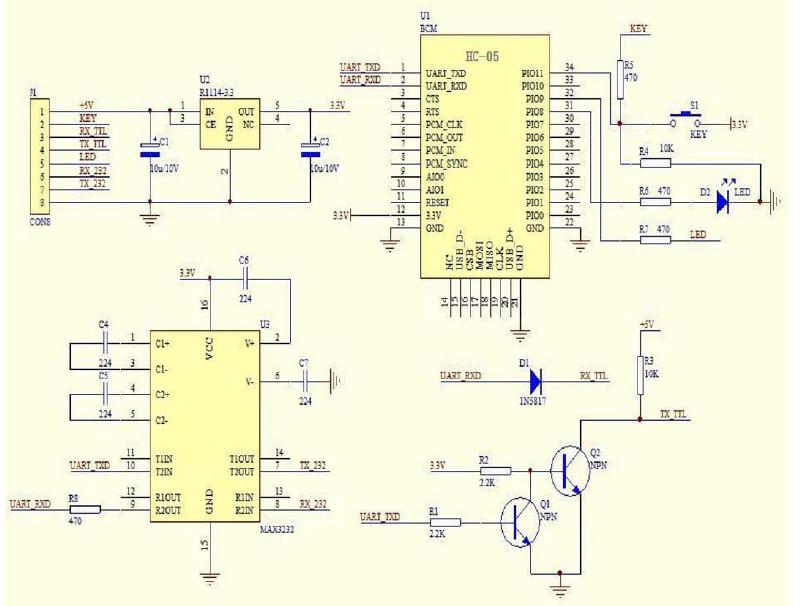

نمونه شماتیک برای راه اندازی این ماژول
