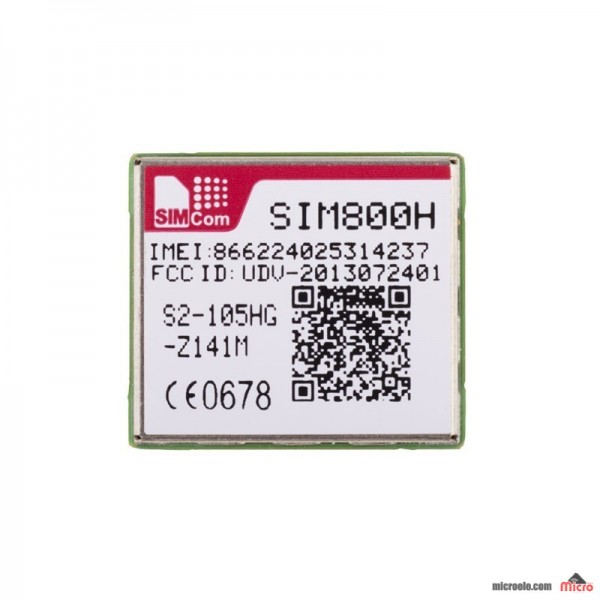

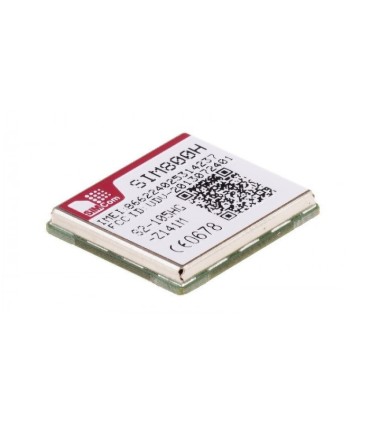

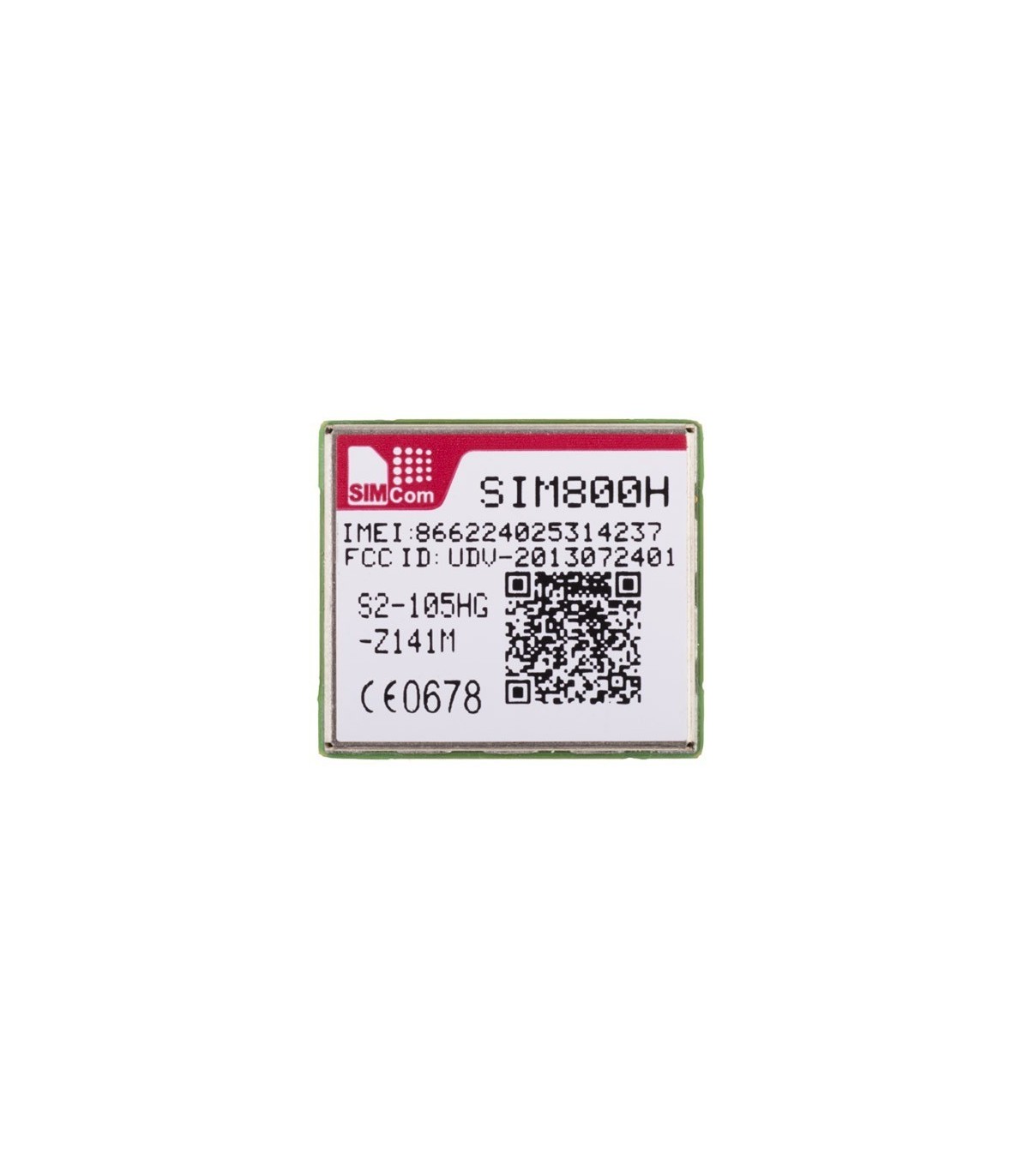

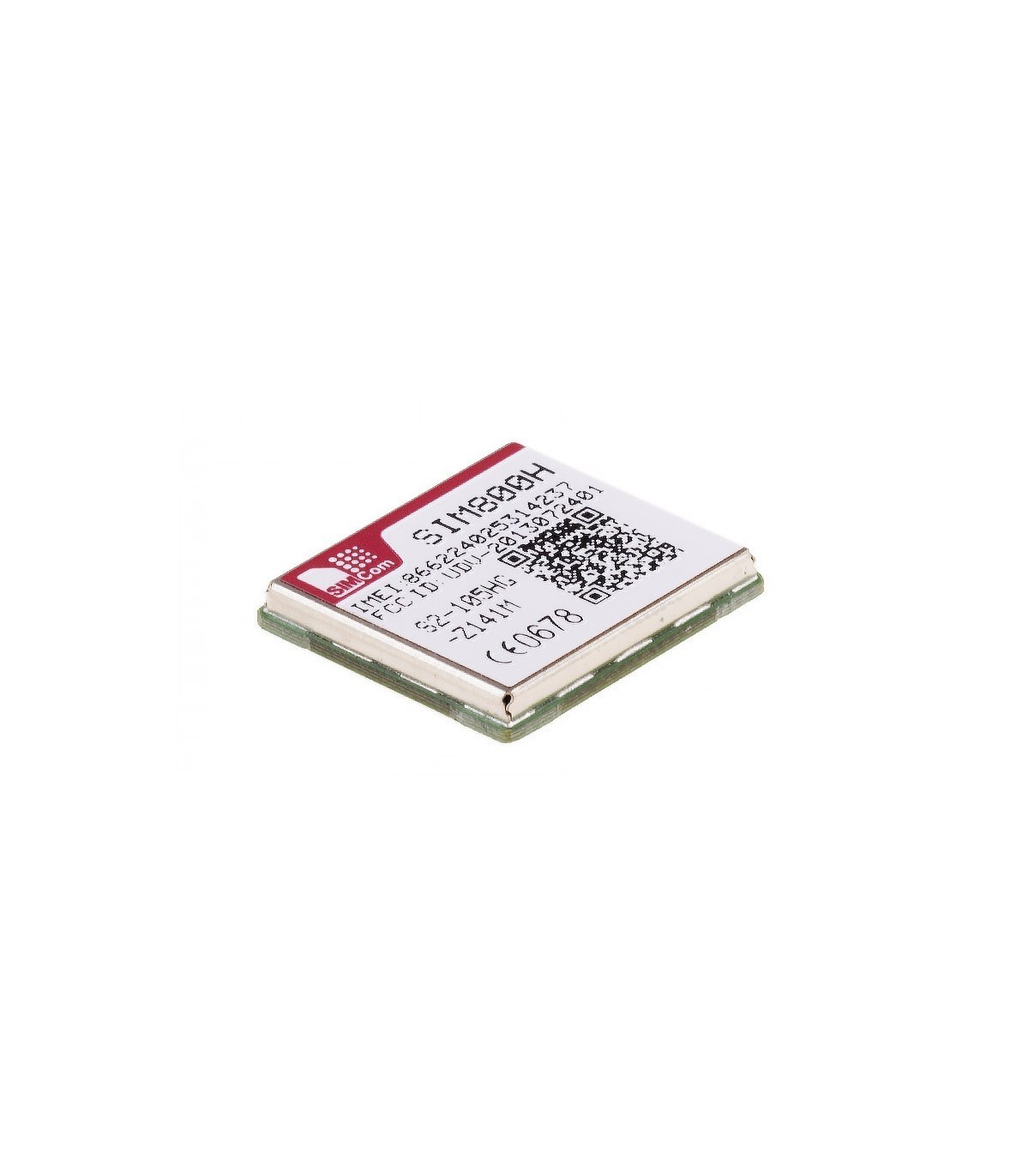

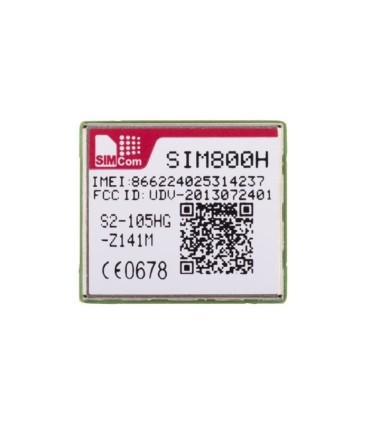

ماژول GSM/GPRS/BLUETOOTH/FM SIM800H

برای مطالعه و نکات طراحی خازن تغذیه ماژول، به وبلاگ مایکروالکام از طریق این لینک مراجعه فرمایید.

ماژول SIM800-H یک ماژول GSM/GPRS/BLUETOOTH/FM می باشد.

این ماژول ارتباط GSM ، GPRS  و همچنین ارتباط Bluetooth  ، FM را دارا می باشد .

که از چهارباند 850,900,1800,1900mhz پشتیبانی می کند.

این ماژول در ابعاد 15.8*17.8*2.4mm موجود می باشد .

ولتاژ کاری ماژول 3.4  ولت تا 4.4 ولت می باشد.

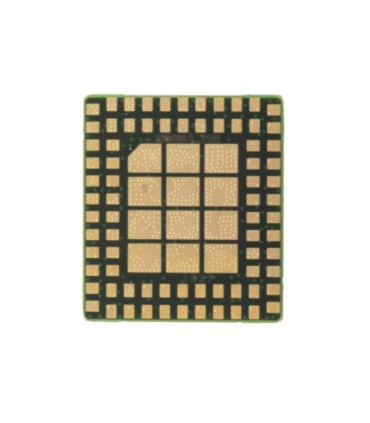

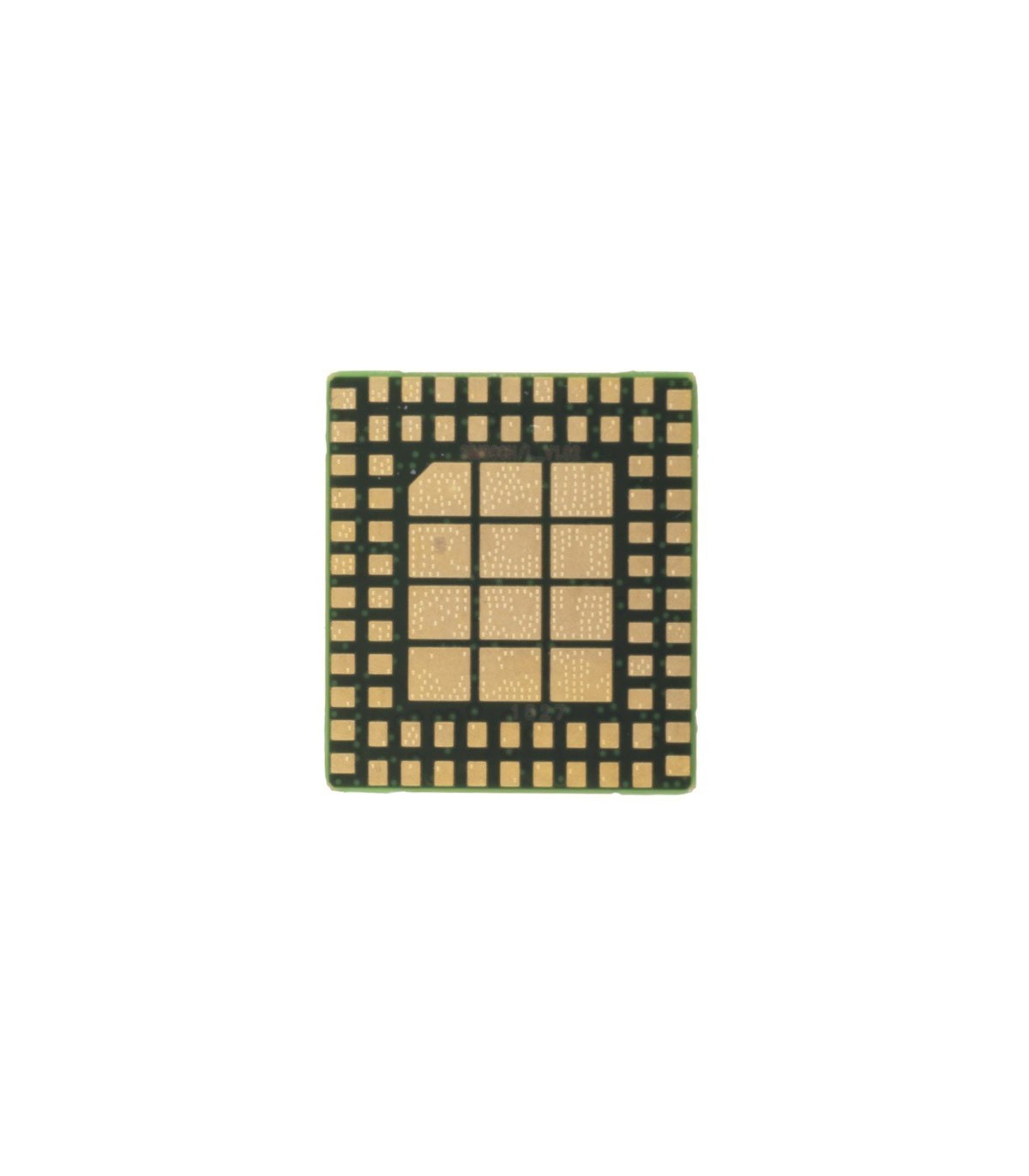

Sim800H has 88pin pads of LGA  packaging , and provides all hardware interfaces between the module and customers'boards.

-Support 5*5*2 keypads

-One full modem serial port  , user can configure two serial ports.

-One USB, the USB interfaces can debug  , download software.

-Audio channel which includes two microphone input. A receiver output and aspeaker output.

-Programmable general purpose input and output.

-A SIM card interface

-Support Buletooth

-Support FM

-Support one PWM

Sim800H provides two analog inputs (MIC1P/1N;   MIC2P/2N) , which could be used for electret microphone . The module also provides two analog output (SPK1P/1N ; SPK2P/2N)
