برای مطالعه و نکات طراحی خازن تغذیه ماژول، به وبلاگ مایکروالکام از طریق این لینک مراجعه فرمایید.

جهت راه اندازی این ماژول و نحوه استفاده از آن از این لینک استفاده کنید.

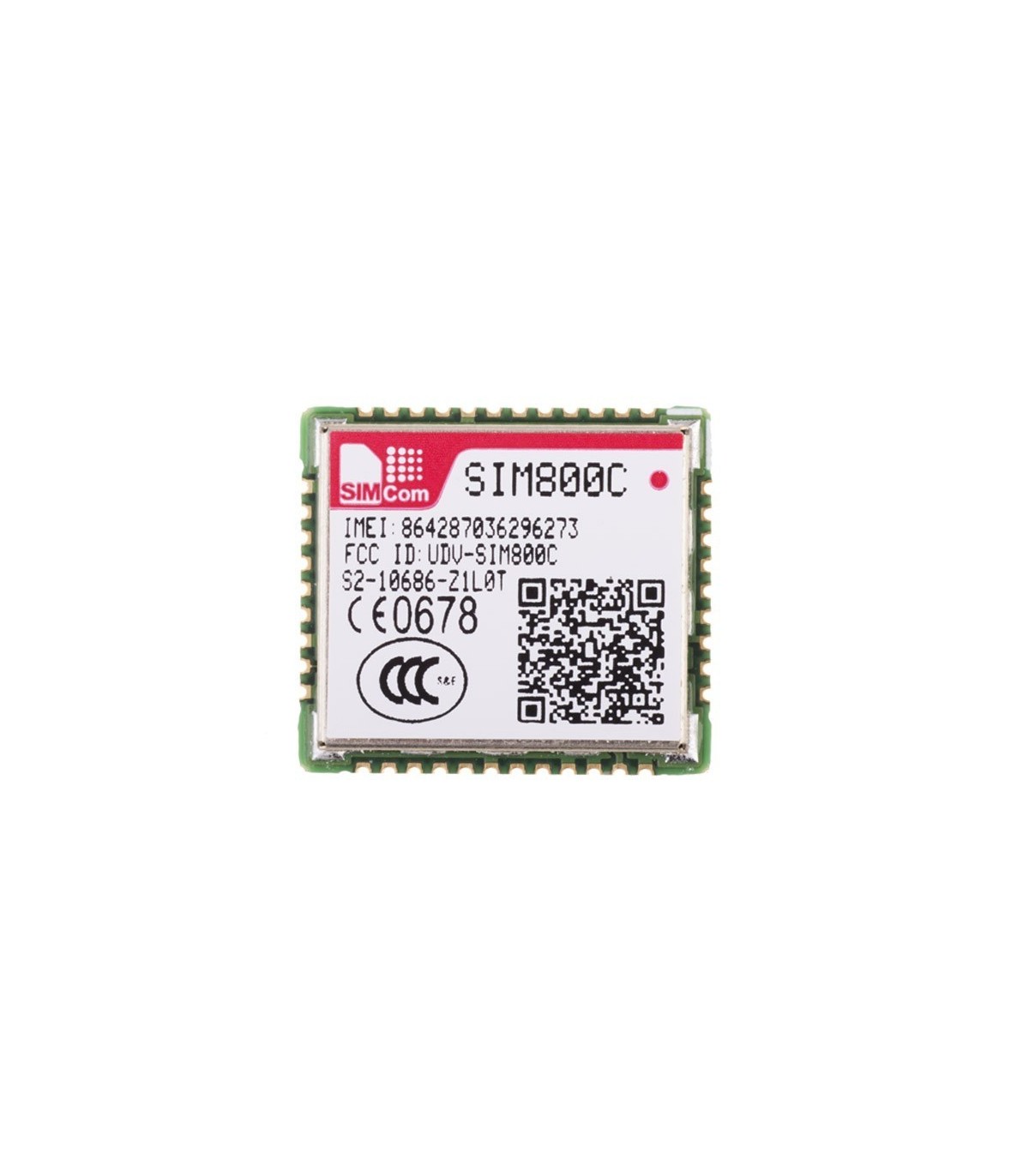

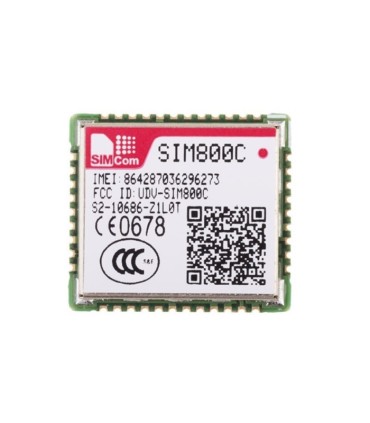

ماژول SIM800C یک ماژول GSM/GPRS/BLUETOOTH می باشد. این ماژول ارتباط GSM ، GPRS  و همچنین ارتباط Bluetooth را دارا می باشد. که از چهارباند 850,900,1800,1900mhz پشتیبانی می کند. این ماژول در ابعاد 17.6mm*15.7mm*2.3mm موجود می باشد . ولتاژ کاری ماژول 3.4  ولت تا 4.4 ولت می باشد.







SIM800C is quad -band GSM-GPRS module that works on frequencies GSM850MHZ , EGPM900MHZ ,  DCS1800MHZ  and PCS1900MHZ . SIM800 features GPRS Multi-slot class 10/class12 GPRS coding schemes CS-1,CS-2,CS-3 and CS-4.

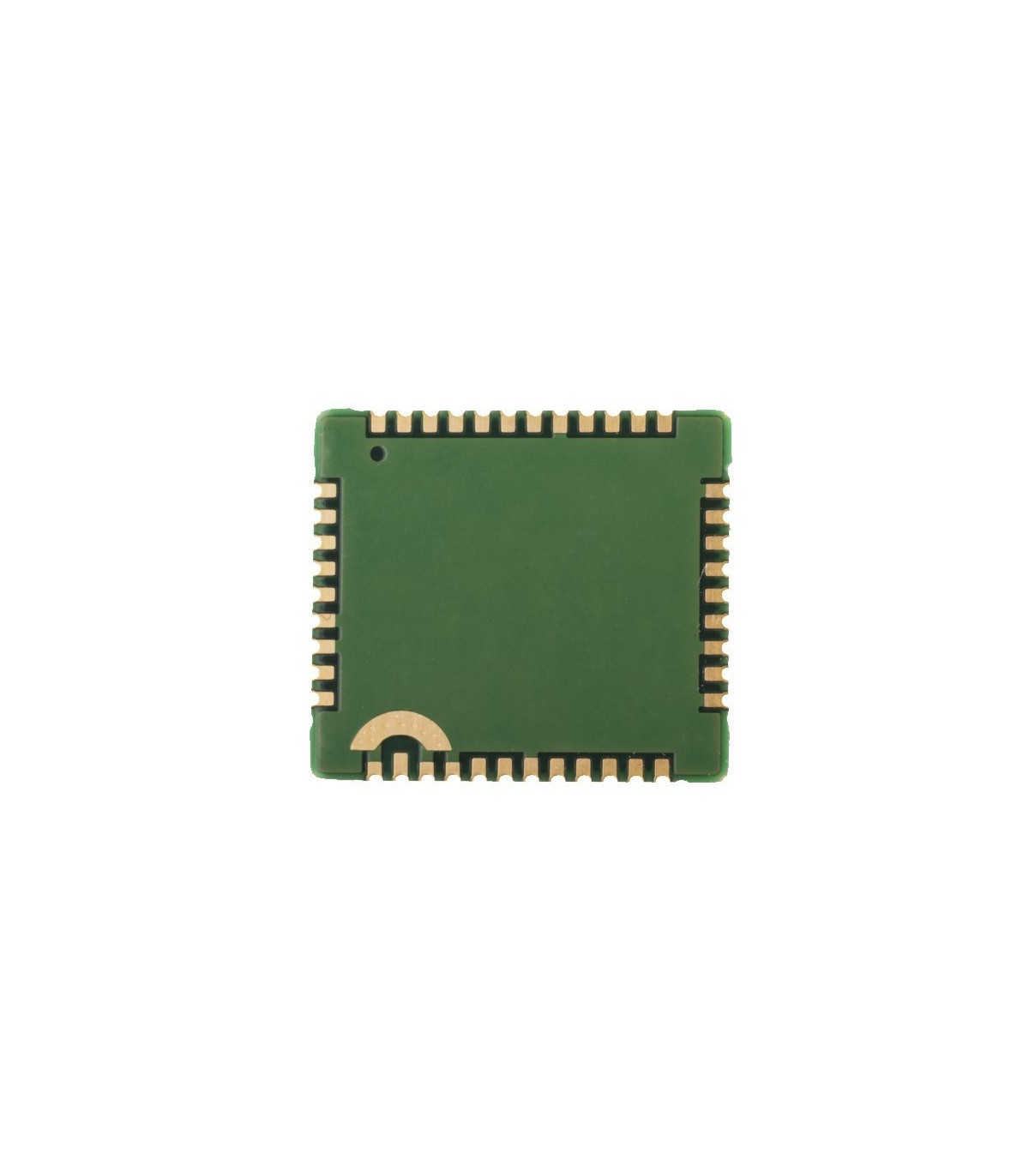

SIm800C is a SMT package with 42 pads, and provides all hardware interfaces between the module and customers' boards.



module information:

GSM      850,900,1800 and 1900MHZ

BT         (need software support)

FLASH   SIM800C (24 Mbit)

             SIM800C32(32 Mbit)

RAM      32Mbit



SIM800C features:

Power supply :   3.4~4.4V

Size : 17.6*15.7*2.3 mm

Weight: 1.3g

Interfaces :

Analog audio interfaces

RTC backup

USB interface

Serial interface

Interface to external  SIM3V/1.8V

GPIO

ADC

GSM Antenna pad

Bluetooth Antenna pad











پارت نامبر SIM800c
نوع GSM/GPRS
پکیج LCC
تعداد پایه 42
شیلد بندی دارد
ولتاژ کاری 3.4-4.4VDC
SMS SMS broadcast / Point-to-point MO and MT / Text and PDU mode
GPRS GPRS multi-slot class 12/10 - GPRS mobile station class B
GSM Class 4 (2 W @ 850/900MHz) / Class 1 (1 W @ 1800/1900MHz)
باند فرکانسی Quad-band 850/900/1800/1900MHz
وزن 1.3g
امپدانس آنتن 50Ω
دمای کاری 40°C ~ 85°C-
نوع نصب سطحی
طول (mm) 17.6
عرض (mm) 15.7
ارتفاع (mm) 2.3
فاصله پین ها (mm) 1.1
نوع بسته بندی سینی
تعداد در بسته 50
کارخانه سازنده SIMCOM
کشور سازنده چین
حافظه Flash 24Mbit / 32Mbit
