Quad Band, GSM, GNSS, Bluetooth, LCC & LGA
قیمت محصول: 4,170,000 ریال
با خرید این محصول شما 417000
امتیاز وفاداری دریافت میکنید.
مجموع امتیازات شما : 417000
امتیاز
ارزش امتیازات شما :
83,400 ریال.
برای مطالعه و نکات طراحی خازن تغذیه ماژول، به وبلاگ مایکروالکام از طریق این لینک مراجعه فرمایید.

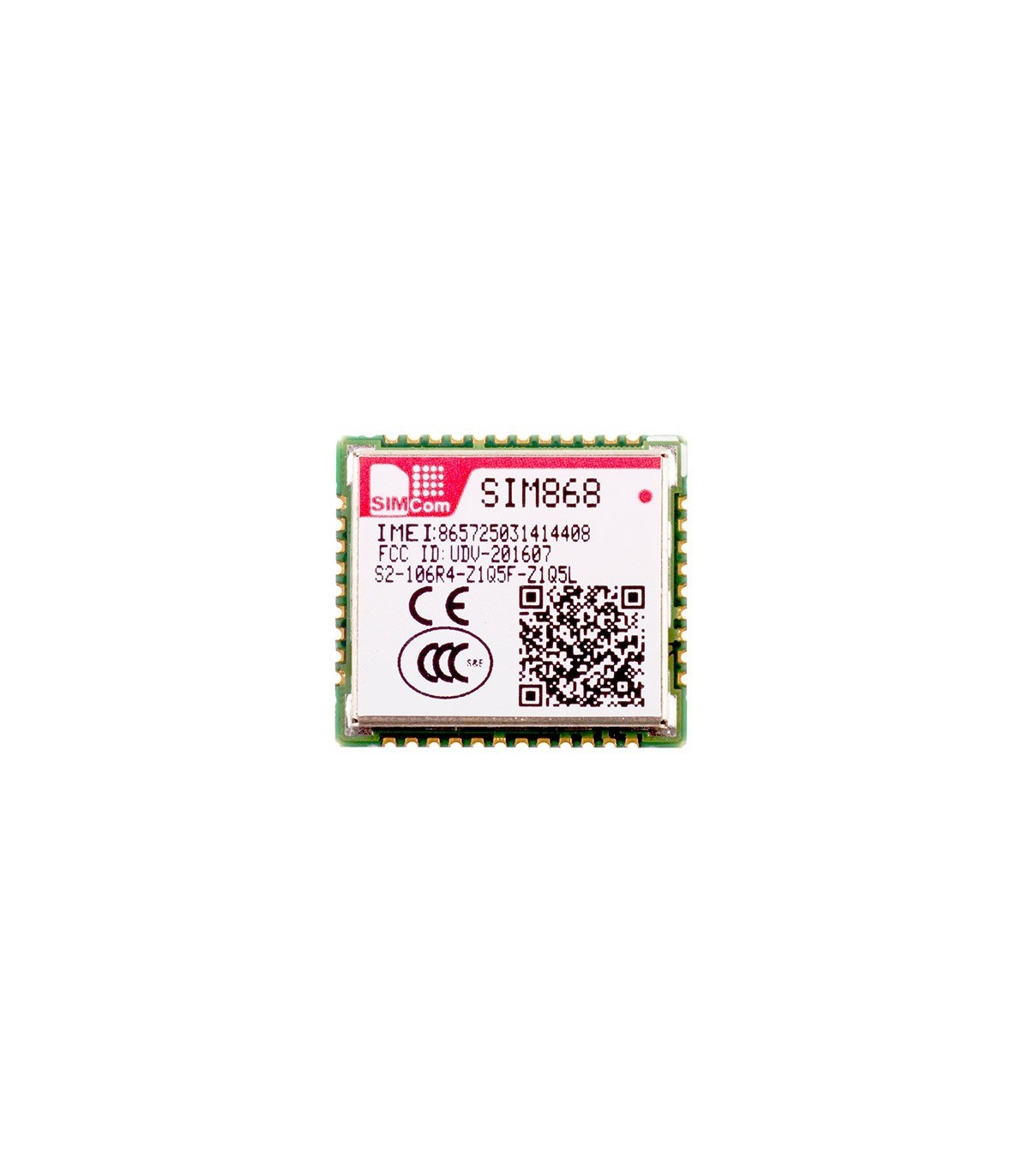

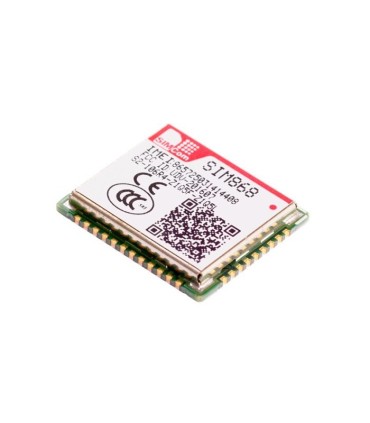

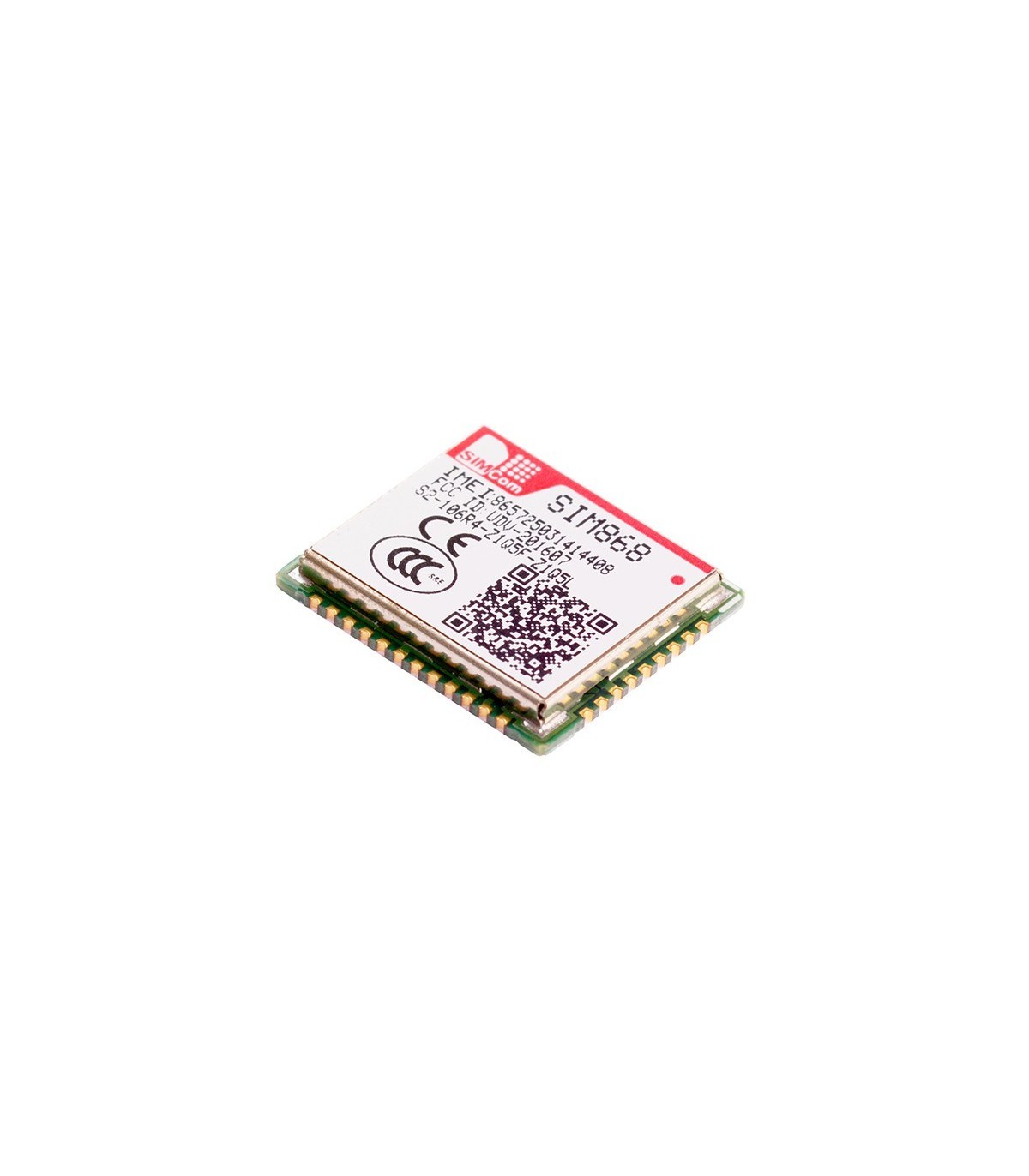

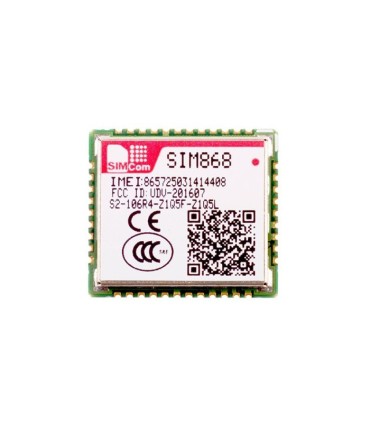

ماژول SIM868 یک محصول فشرده از شرکت سیم کام می باشد . این ماژول به راحتی با شبکه های جی اس ام ارتباط پایدار برقرار می کند و همچنین دارای موقعیت یاب جی پی اس با 66 کانال می باشد . طراحی سخت افزار این ماژول در پکیچ ترکیبی LGA/LCC این امکان را فراهم می آورد تا به طراحی مدار کوچک و جمع و جور دست یاقت . این ماژول با پشتیبانی از رابط های UART, I2C, SPI, USB این امکان را فراهم می آورد تا به راحتی به انواع میکروکنترلرها و سخت افزارهایی که از این رابط ها پشتیبانی می کنند، ارتباط برقرار کند.
سخت افزار این ماژول به گونه ای طراحی شده قابلیت اتصال 2 سیم کارت را دارد ولی هنوز فرم ویری از طرف شرکت سیم کام برای پشتیبانی از 2 سیم کارت ارائه نشده .
جهت اطلاعات بیشتر و دریافت آخرین تغییرات در نرم افزار این ماژول از این لینک استفاده کنید.
پارت نامبر | SIM868 |
نوع کاربرد | ارتباط با شبکه موبایل + موقعیت یاب |

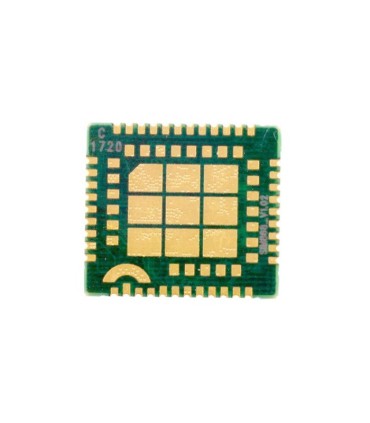

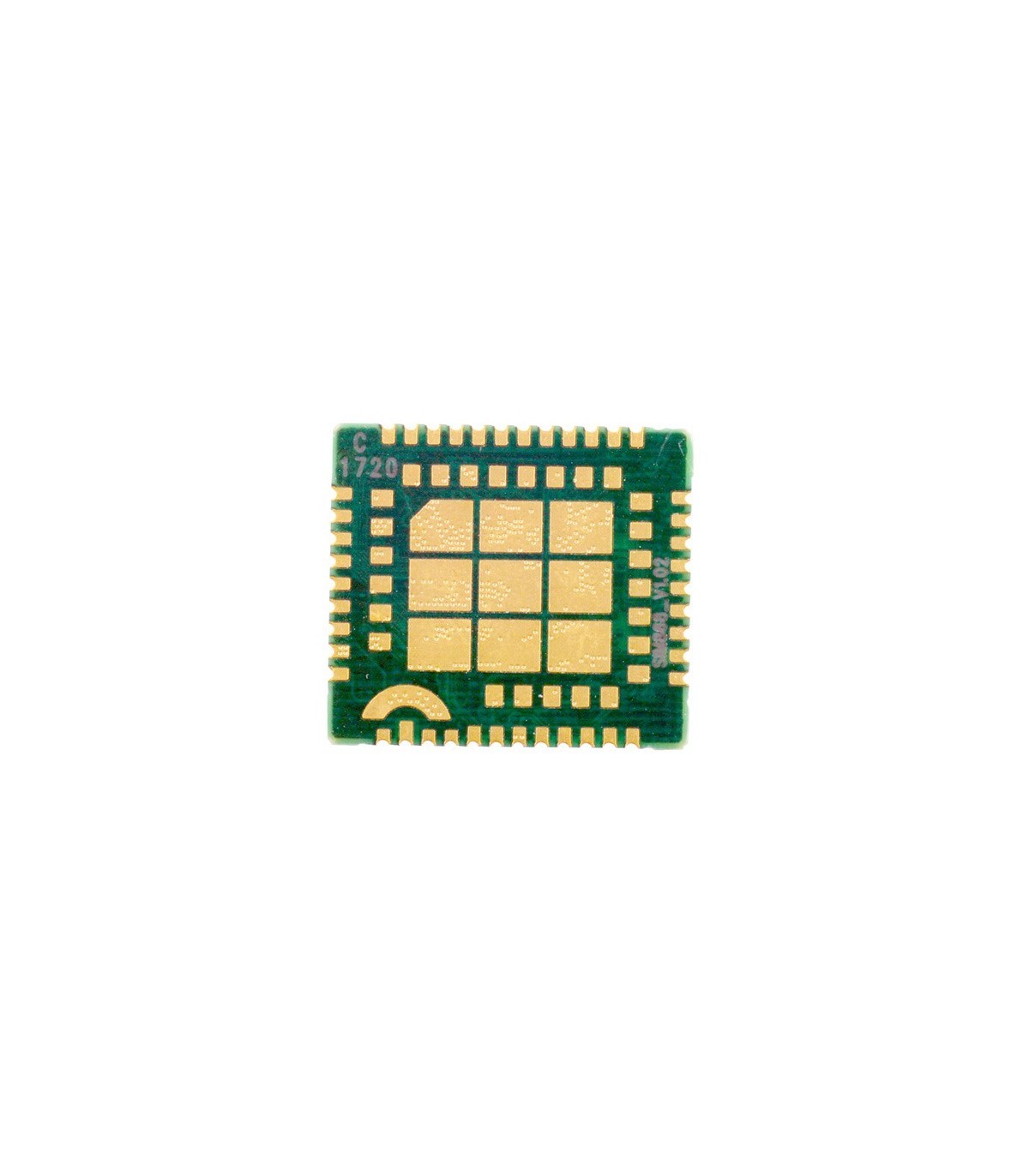

پکیج | LCC/LGA |
تعداد پایه | 77 |
ولتاژ کاری | 3.4-4.4V |
Voice | دارد |
SMS | Point to point MO and MT SMS cell broadcast Text and PDU mode |
GPRS | (class 12: max. 85.6 kbps (downlink/uplink |
توان | (Class 4 (2 W @ 850/900MHz (Class 1 (1 W @ 1800/1900MHz |
بلوتوث | دارد |
باند فرکانسی | 850/900/1800/1900MHz |
وزن | 1.5g |
پروتکل ها | Analog audio interface , RTC GNSS backup , I2C interface , USB interface , Serial interface , SD , GPIO , ADC |
دمای کاری | 40°C ~ 85°C- |
نوع نصب | سطحی |
طول (mm) | 17.2 |
عرض (mm) | 15.7 |
ارتفاع (mm) | 2.3 |
نوع بسته بندی | سینی |
تعداد در بسته | 50 |
کارخانه سازنده | SIMCOM |
کشور سازنده | چین |
sim868-hardware-design-v1.000 حجم فایل :(2.17M)
Hardware DesignNMEA Mssg Spec_V1.03 حجم فایل :(1.19M)
NMEA Message Specification
