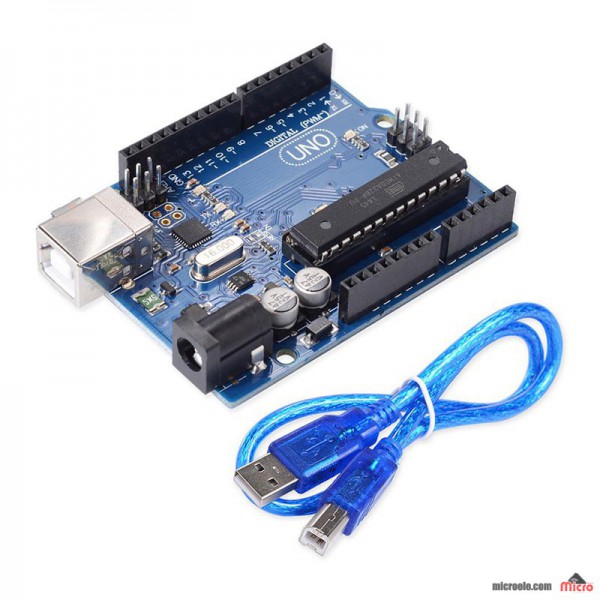

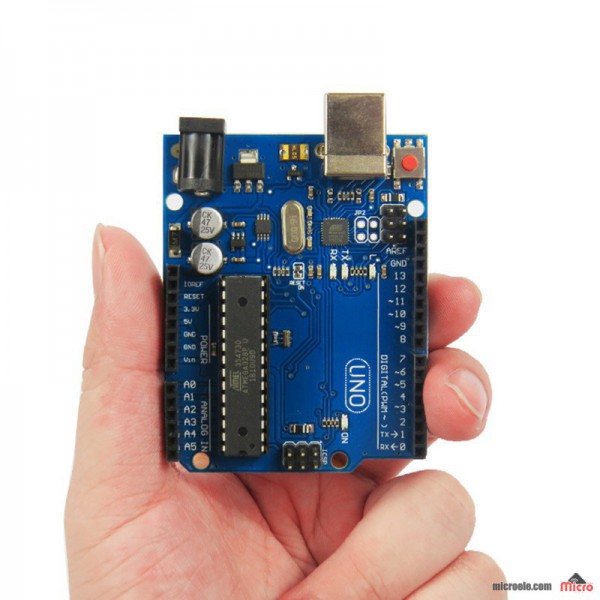

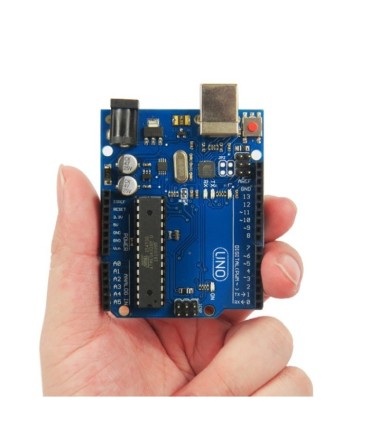

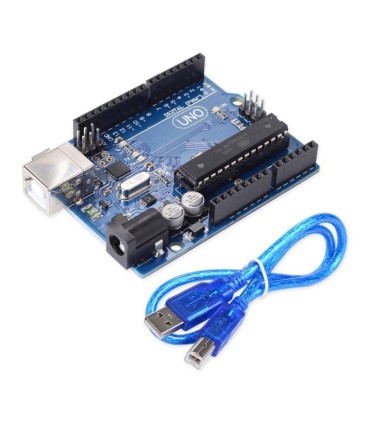

آردوینو یونو Arduino UNO R3 ATmega328P DIP

برای آگاهی از نحوه پروگرام و برنامه نویسی میکروکنترلر های AVR با محیط برنامه نویسی آردوینو از این لینک استفاده کنید.

همچنین برای دسترسی به سایر آموزش های آردوینو به وبلاگ مایکروالکام مراجعه نمایید.

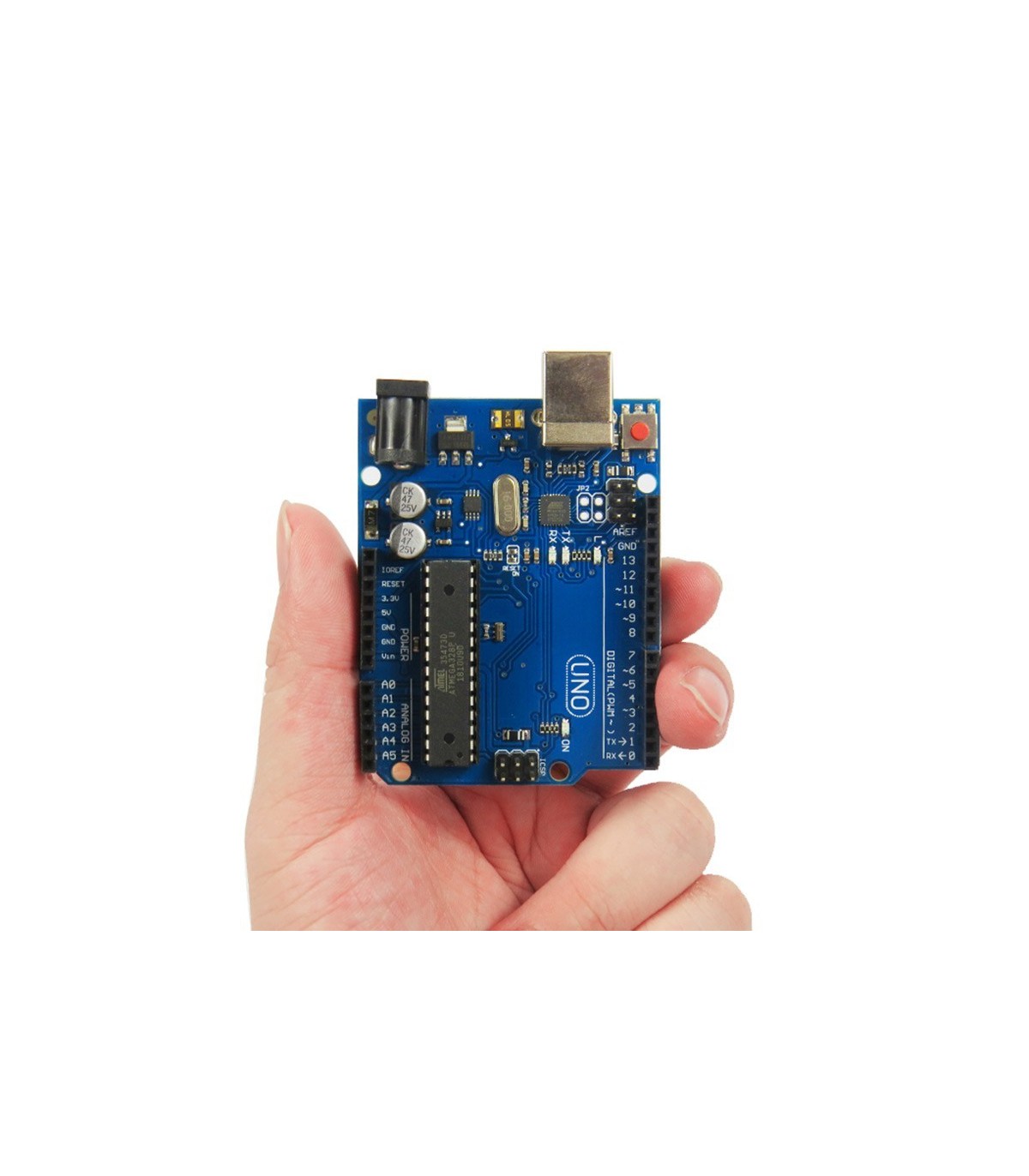

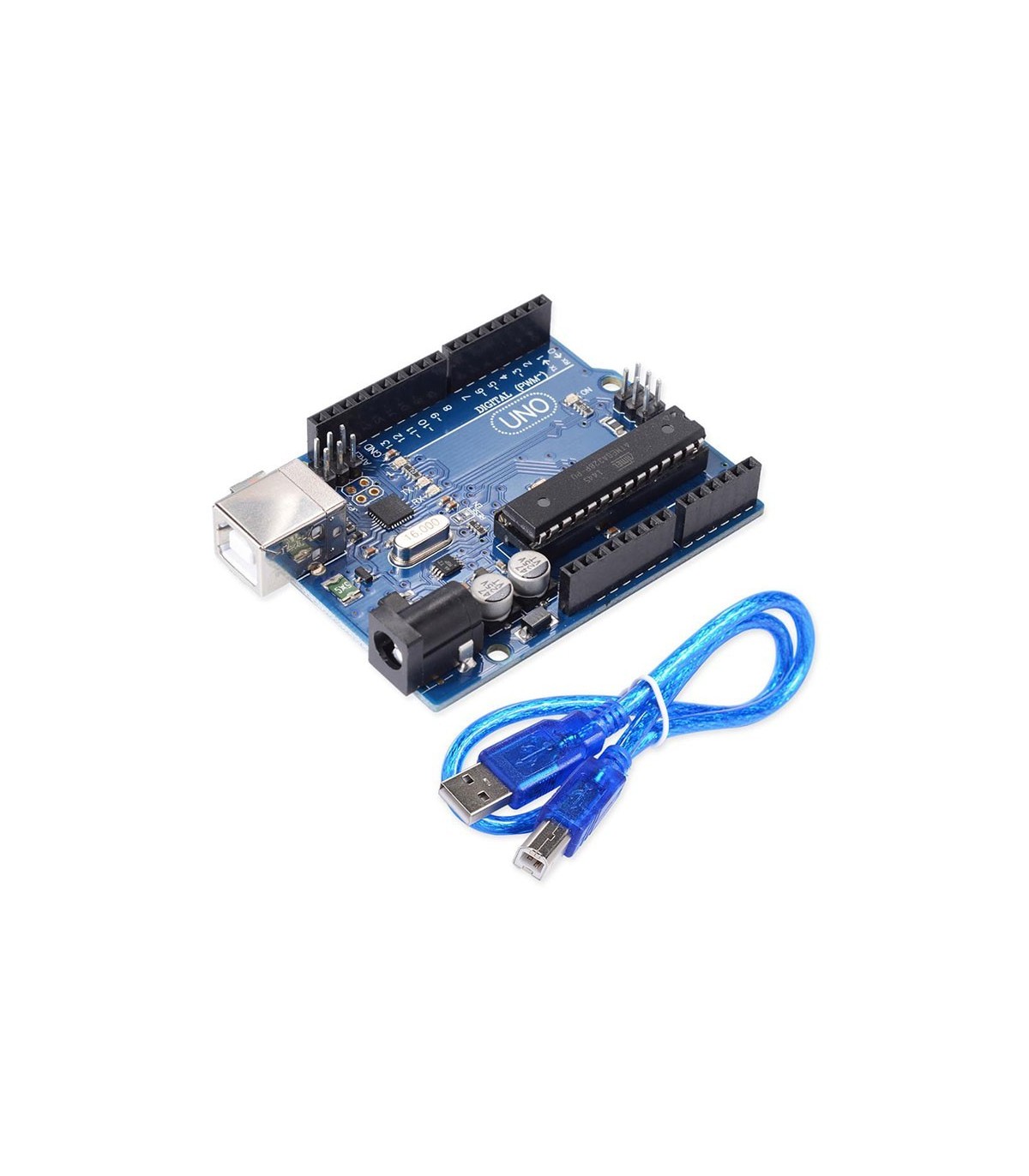

برد آردوینو UNO R3  مبتنی بر میکروکنترلر ATMega328P  می باشد. که از طریق درگاه USB و نرم افزار مربوطه بدون نیاز به پروگرامر قامل برنامه ریزی می باشد.

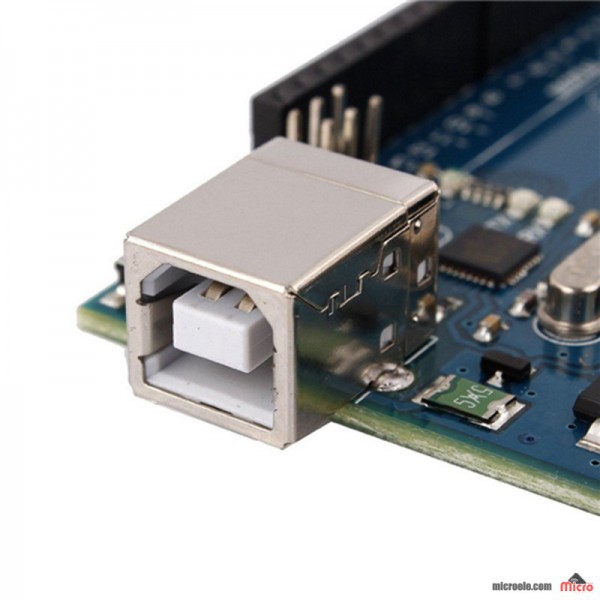

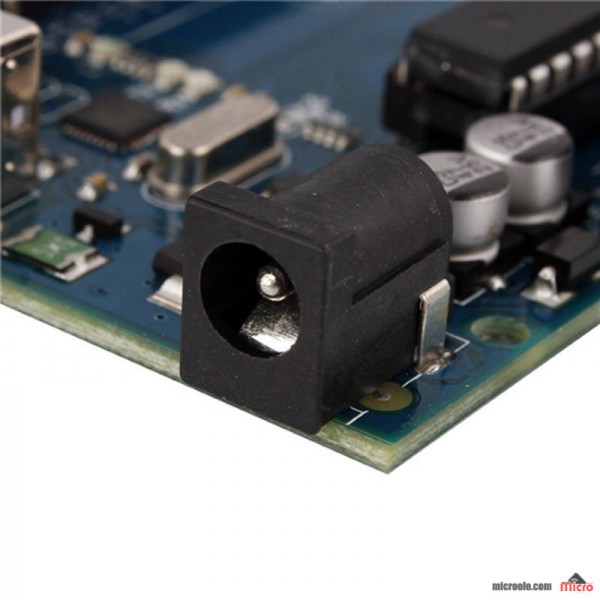

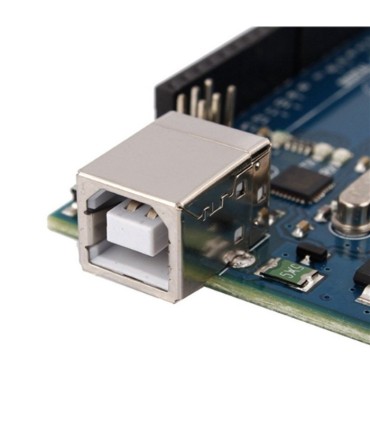

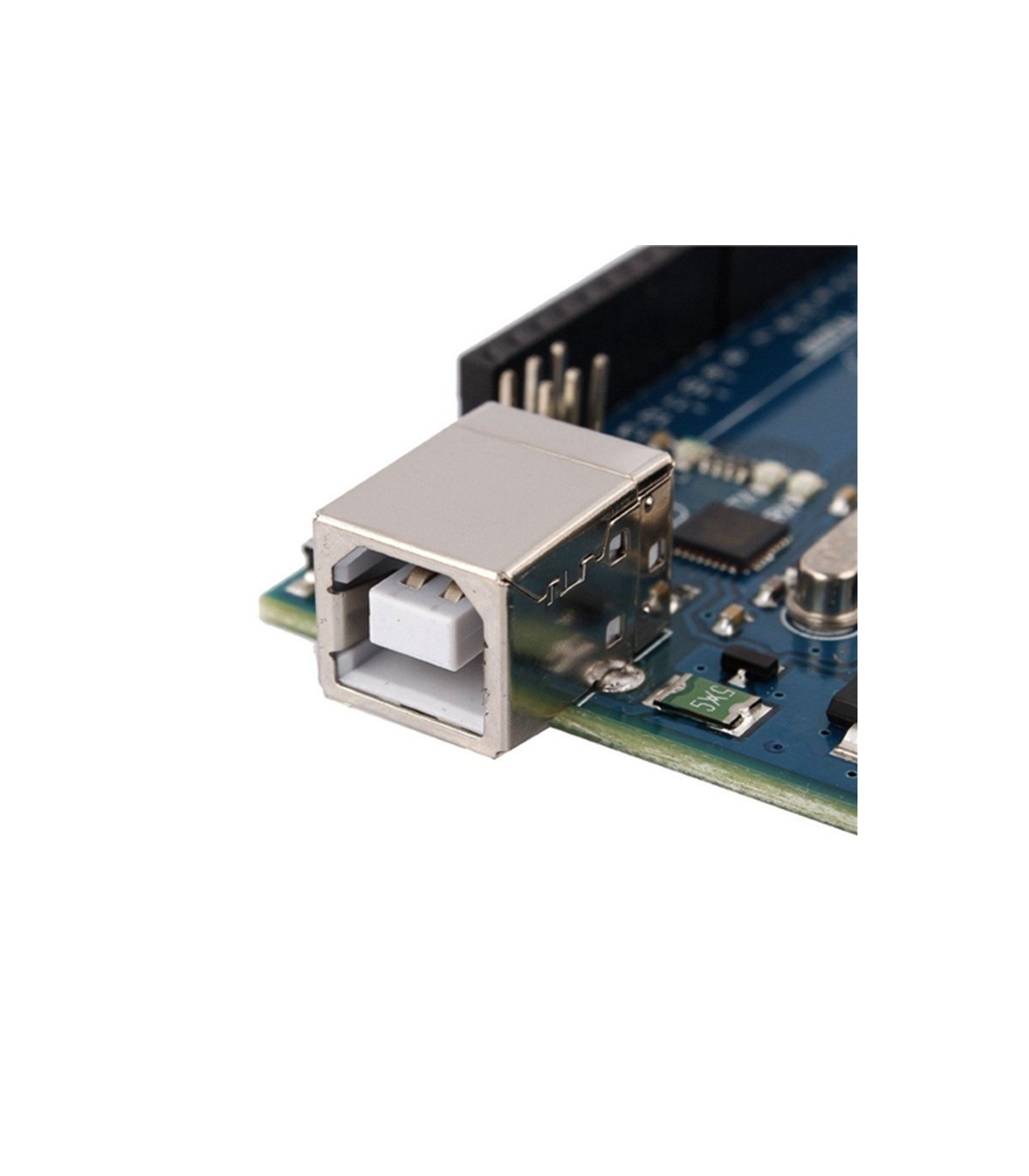

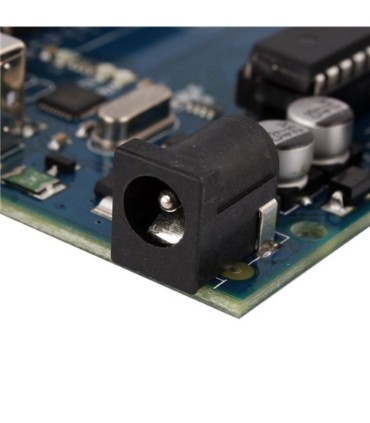

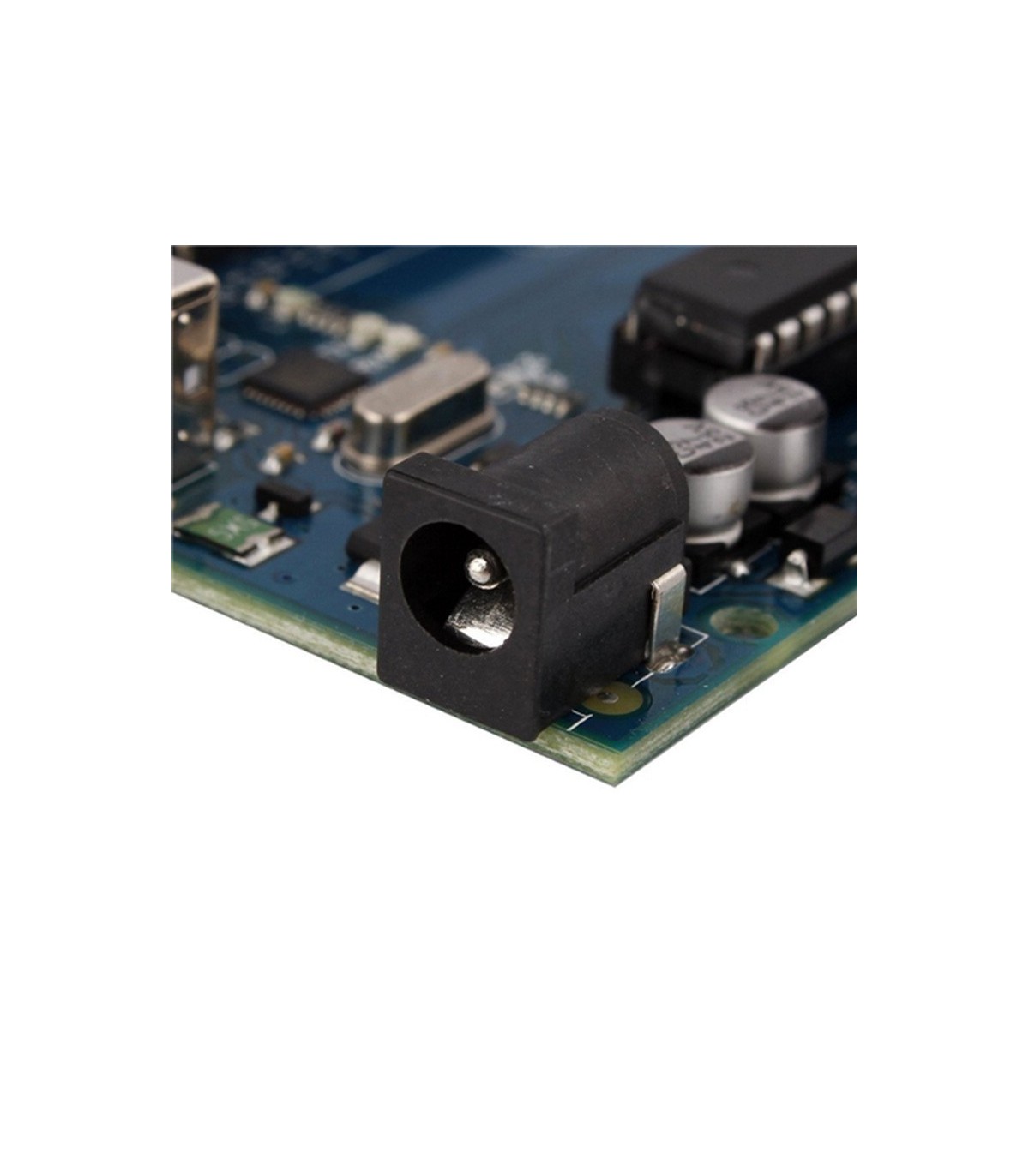

The UNO is a microcontroller board based on the ATmega328P.It has 14 digital input/ output pins (of which 6 can be used as pwm outputs), 6 analog inputs , a 16 MHZ quartz crystal , a USB connection , a power jack , an ICSP header and a reset button.

Summary :

microcontroller : ATmega328P

Operating Voltage:   5 V

Input Voltage ( Recommended) :      7-12V

Input Voltage (Limit) :      6-20V

Digital I/O pins: 14 ( of which 6 provide PWM output)

PWM Digital I/O pins: 6

Analog Input pins :6

DC Current for I/O pins:20mA

DC Current for 3.3 pin:50mA

Flash Memory:32KB

SRAM:2KB

EEPROM: 1KB

Clock Speed : 16MHZ

Lenghth:68.6mm

Width : 53.4mm

Weight : 25g

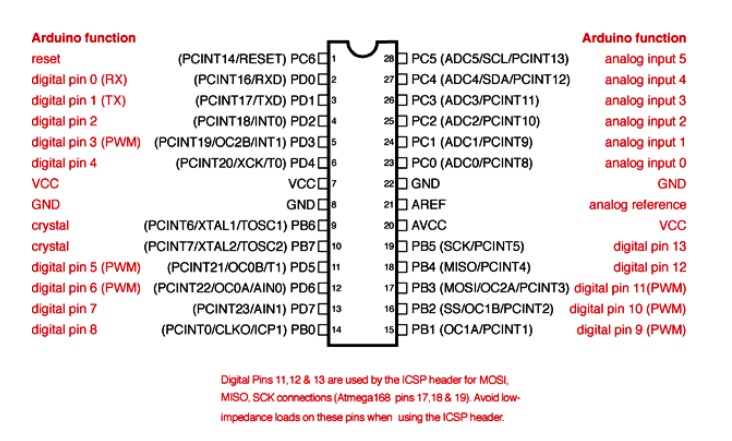

ATmega328P- Arduino pin mapping
