آردوینو توسعه اندروید Arduino ADK R3 Android

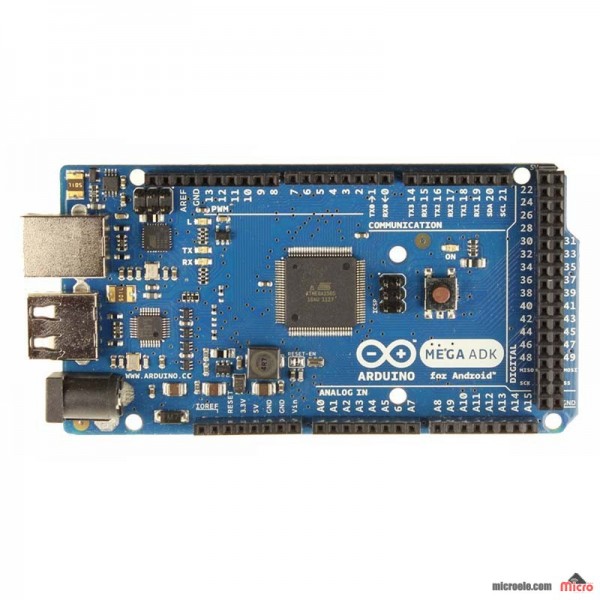

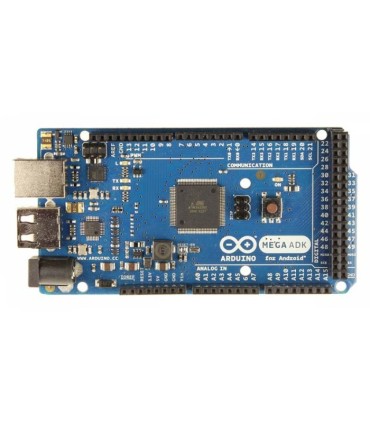

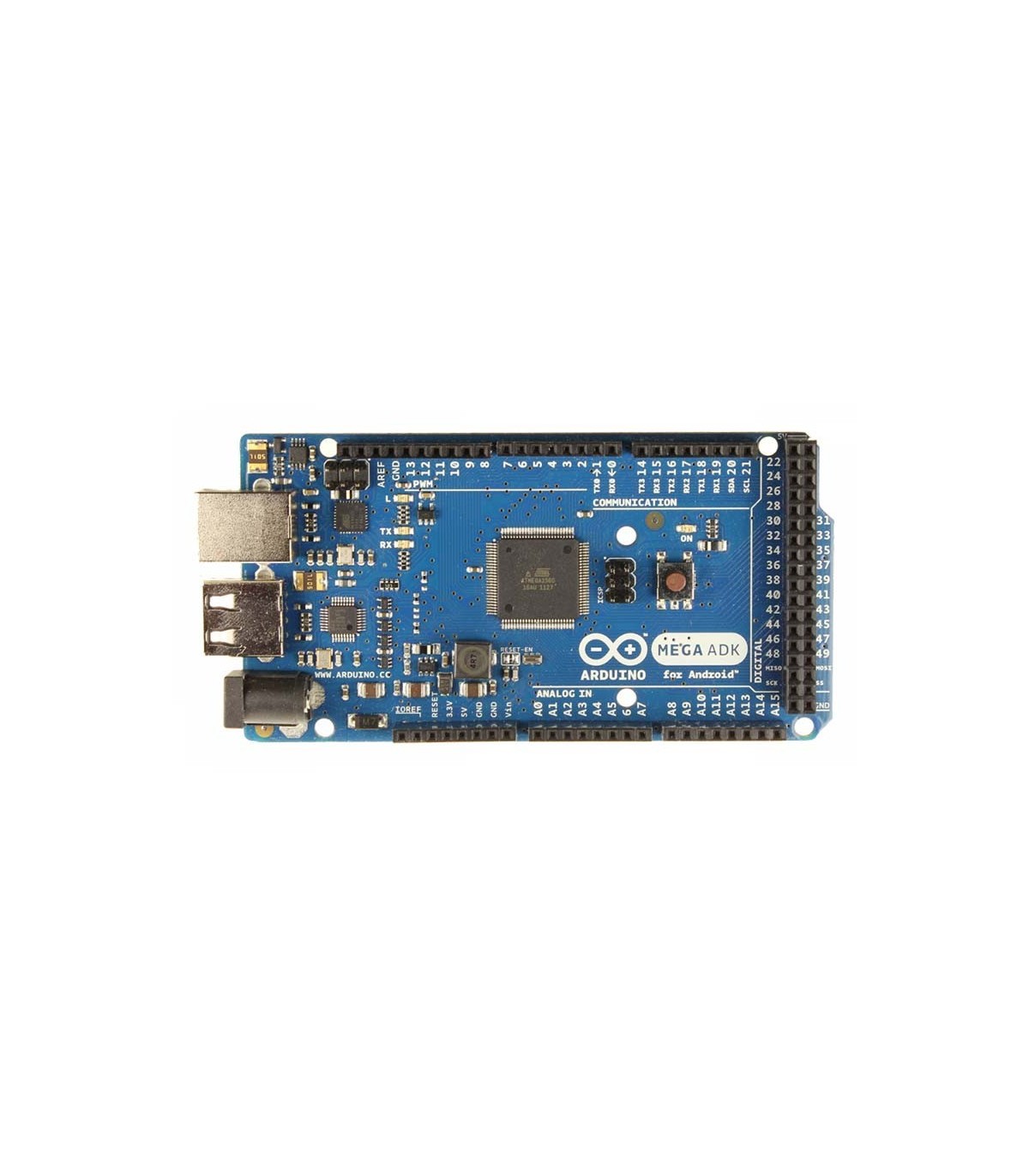

 برد آردوینو ARDUINO MEGA ADK

برد اردوینو MEGA ADK یک برد اردوینو مبتنی بر میکرو ATmega2560 می باشد . این برد دارای درگاه USB می باشد که بدون نیاز به پروگرامر به راحتی قابل برنامه ریزی می باشد .

این برد دارای یک USB Host  برای ارتباط با مبایل های با سیستم عامل اندروید می باشد تراشه USB Host آن MAX3421e  می باشد .

The Arduino mega ADK is a micro controller  board based on the ATmega2560. It has a USB host interface to connect with Android based phones , based on the  MAX3421E IC. It has 54 digital input/output pins(of which is can be used as pwm outputs),16 analog inputs,4 UARTs(hardware serial ports),a 16MHZ crystal oscillator, a USB connection , a power jack ,an  ICSP header , and a reset button.

Summary :

microcontroller : ATmega2560

Operating Voltage:   5 V

Input Voltage ( Recommended) :      7-12V

Input Voltage (Limit) :      6-20V

Digital I/O pins: 54 ( of which 15 provide PWM output)

Analog Input pins :16

DC Current for I/O pins: 40mA

DC Current for 3.3 pin: 50mA

Flash Memory: 256KB of which 8 KB used by bootloader

SRAM:8KB

EEPROM: 4KB

Clock Speed : 16MHZ

USB Host chip : MAX3421E

Lenghth: 101.52mm

Width : 53.3mm

Weight : 36g
