آردوینو مگا Arduino MEGA 2560 R3

برای آگاهی از نحوه پروگرام و برنامه نویسی میکروکنترلر های AVR با محیط برنامه نویسی آردوینو از این لینک استفاده کنید.

همچنین برای دسترسی به سایر آموزش های آردوینو به وبلاگ مایکروالکام مراجعه نمایید.

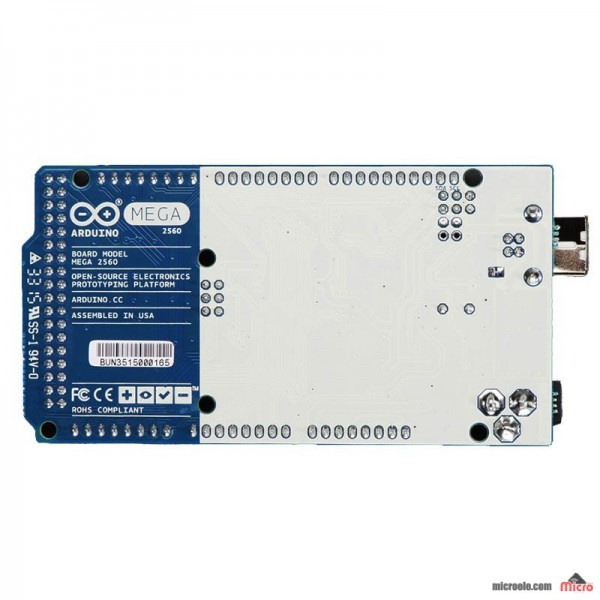

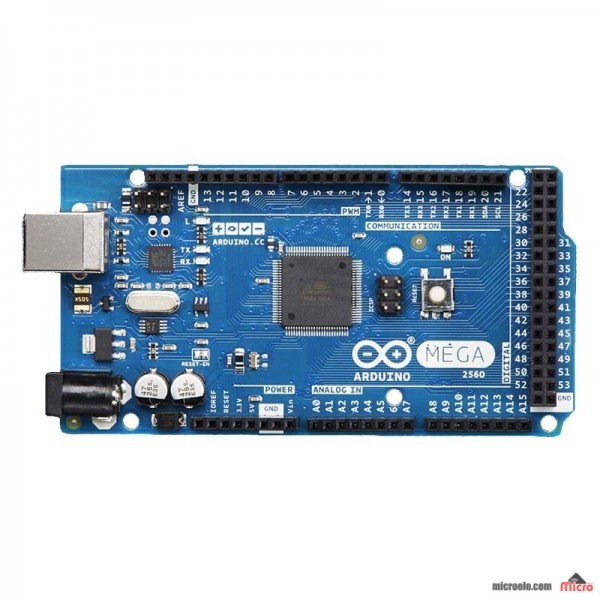

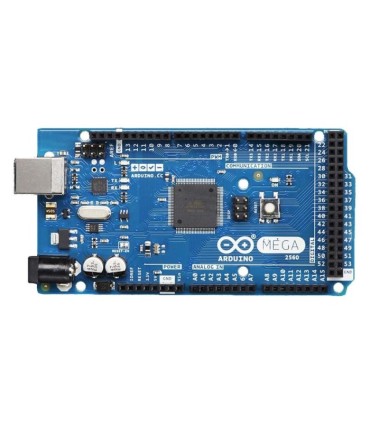

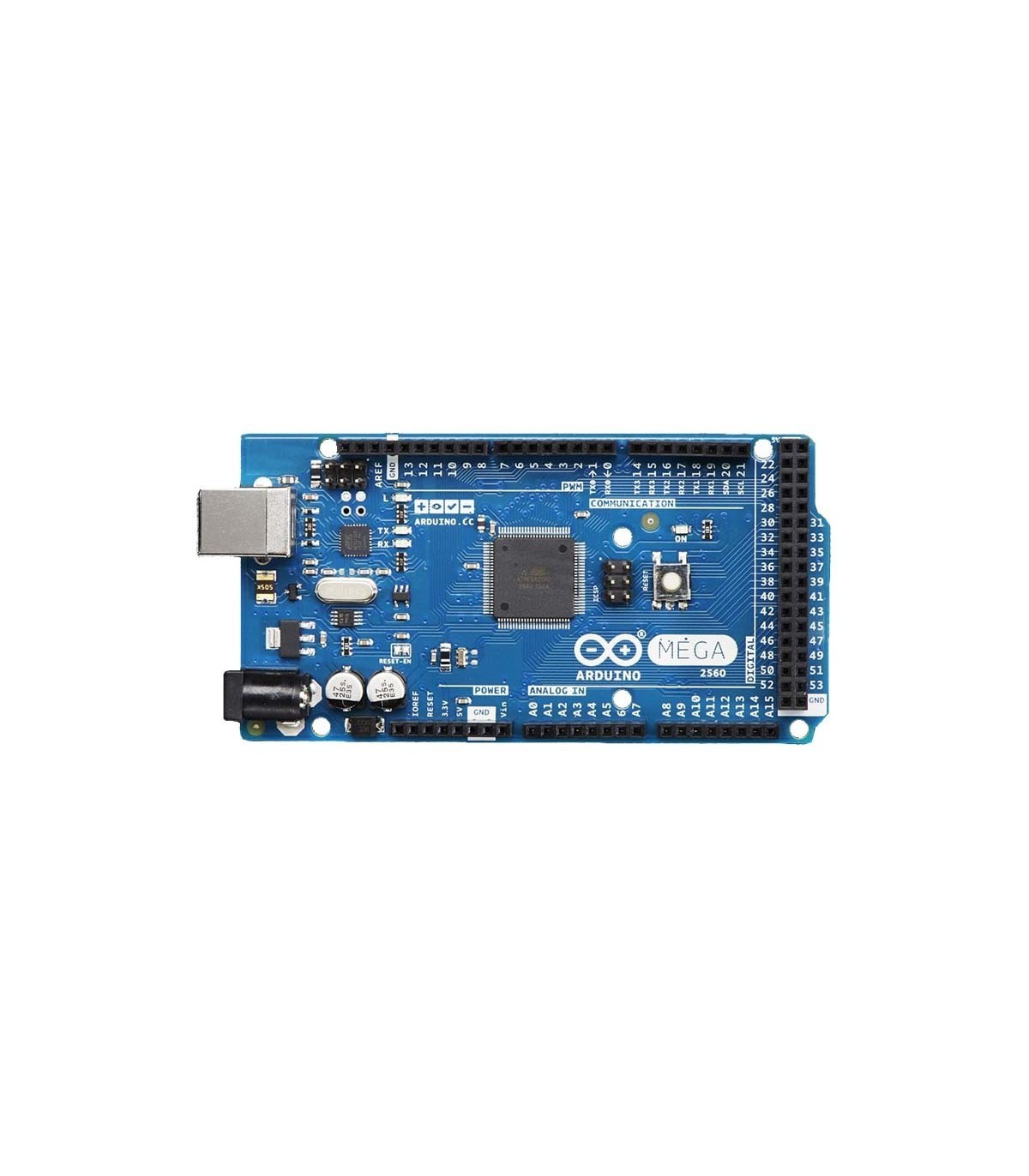

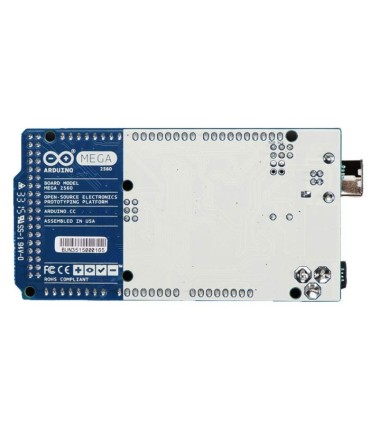

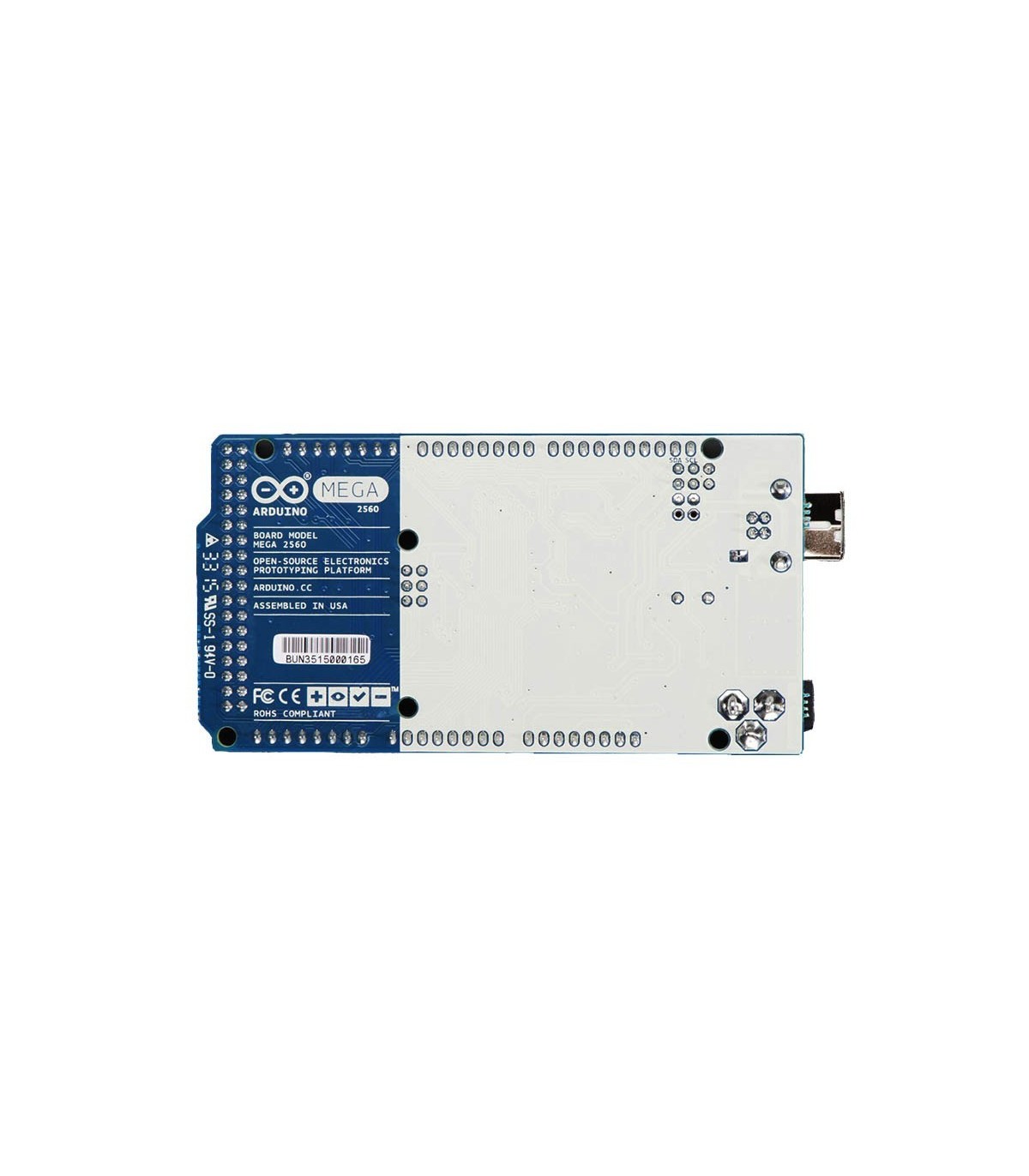

اردوینو مگا 2560 یک برد مبتنی بر میکروکنترلر ATmega2560 می باشد .این برد با استفاده از درگاه USB و بدون نیاز به پروگرامر به راحتی قابل برنامه ریزی می باشد.

The Mega 2560 is a micro controller board based on the ATmega 2560. IT has 54 digital input/ output pins (of which 15can be used as PWM outputs), 16 analog inputs , 4 UARTs (hardware serial ports) .a 16MHZ crystal oscillator , a USB connection , and a reset button.

Summary :

microcontroller : ATmega2560

Operating Voltage:   5 V

Input Voltage ( Recommended) :      7-12V

Input Voltage (Limit) :      6-20V

Digital I/O pins: 54 ( of which 15 provide PWM output)

Analog Input pins :16

DC Current for I/O pins:20mA

DC Current for 3.3 pin:50mA

Flash Memory: 256KB of which 8 KB used by bootloader

SRAM:8KB

EEPROM: 4KB

Clock Speed : 16MHZ

Lenghth: 101.52mm

Width : 53.3mm

Weight : 37g
