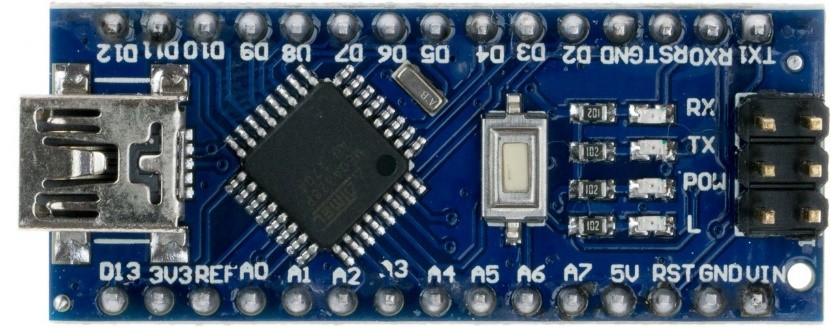

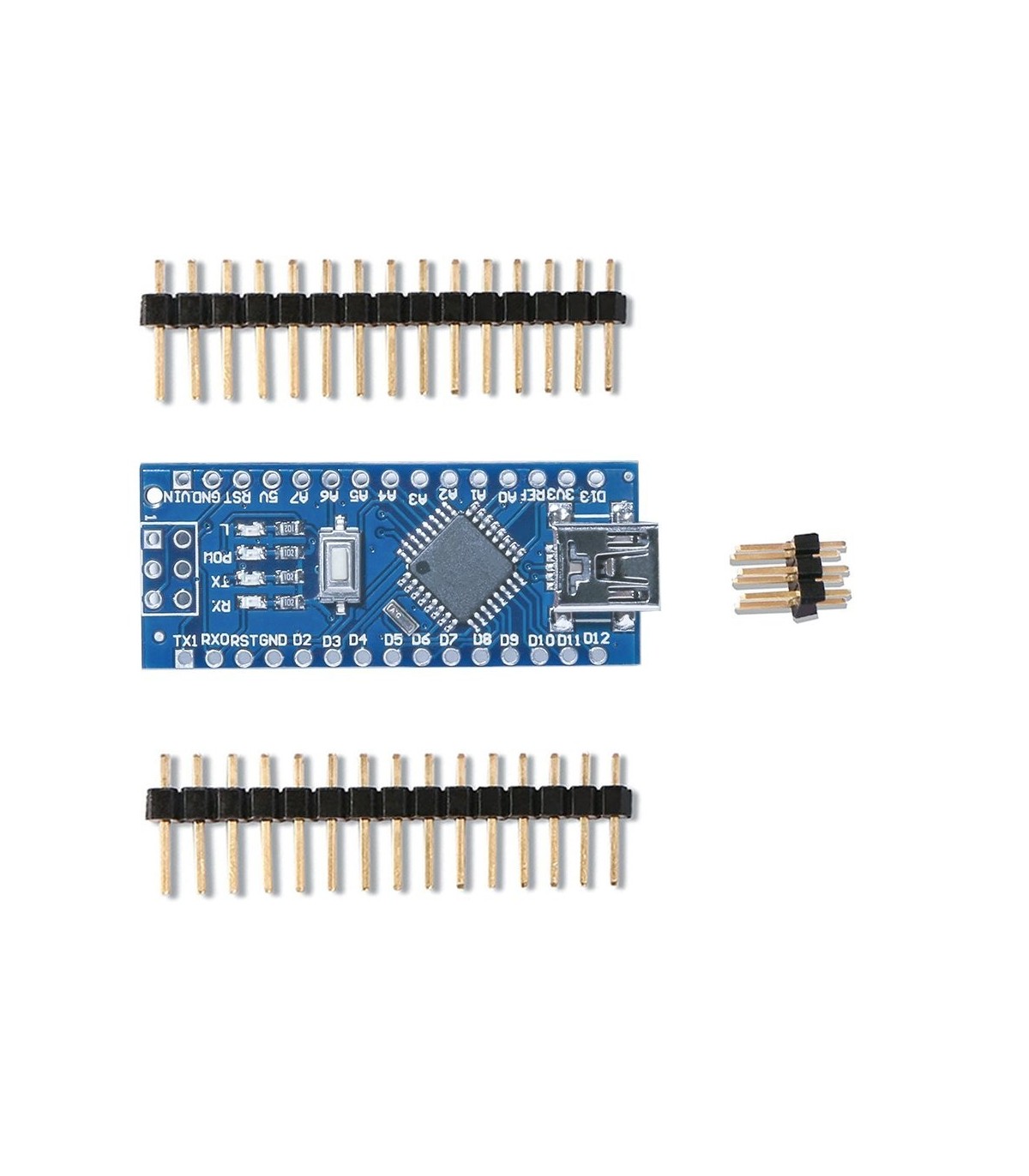

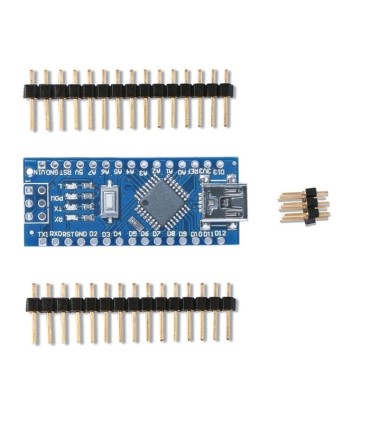

آردوینو نانو Arduino Nano ATmega328P 5V 16MHz CH340G

برای آگاهی از نحوه پروگرام و برنامه نویسی میکروکنترلر های AVR با محیط برنامه نویسی آردوینو از این لینک استفاده کنید.

همچنین برای دسترسی به سایر آموزش های آردوینو به وبلاگ مایکروالکام مراجعه نمایید.

آردوینو نانو Arduino Nano ATmega328P 5V 16MHz CH340G

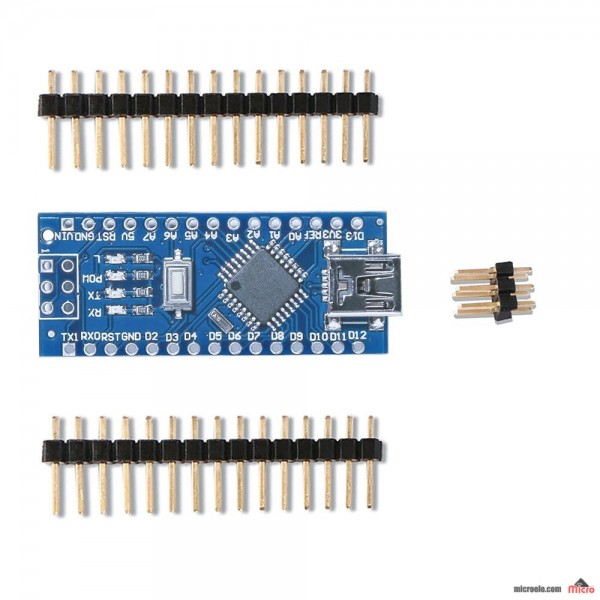

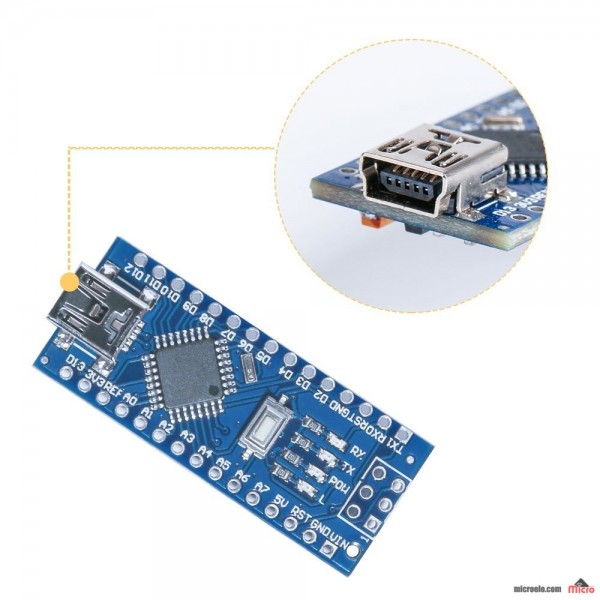

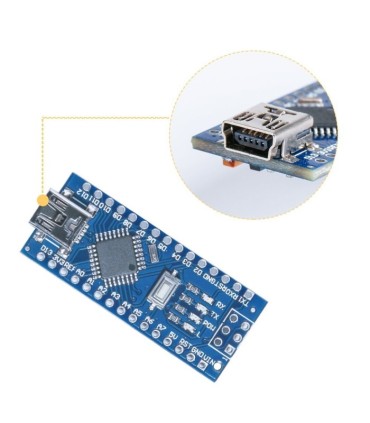

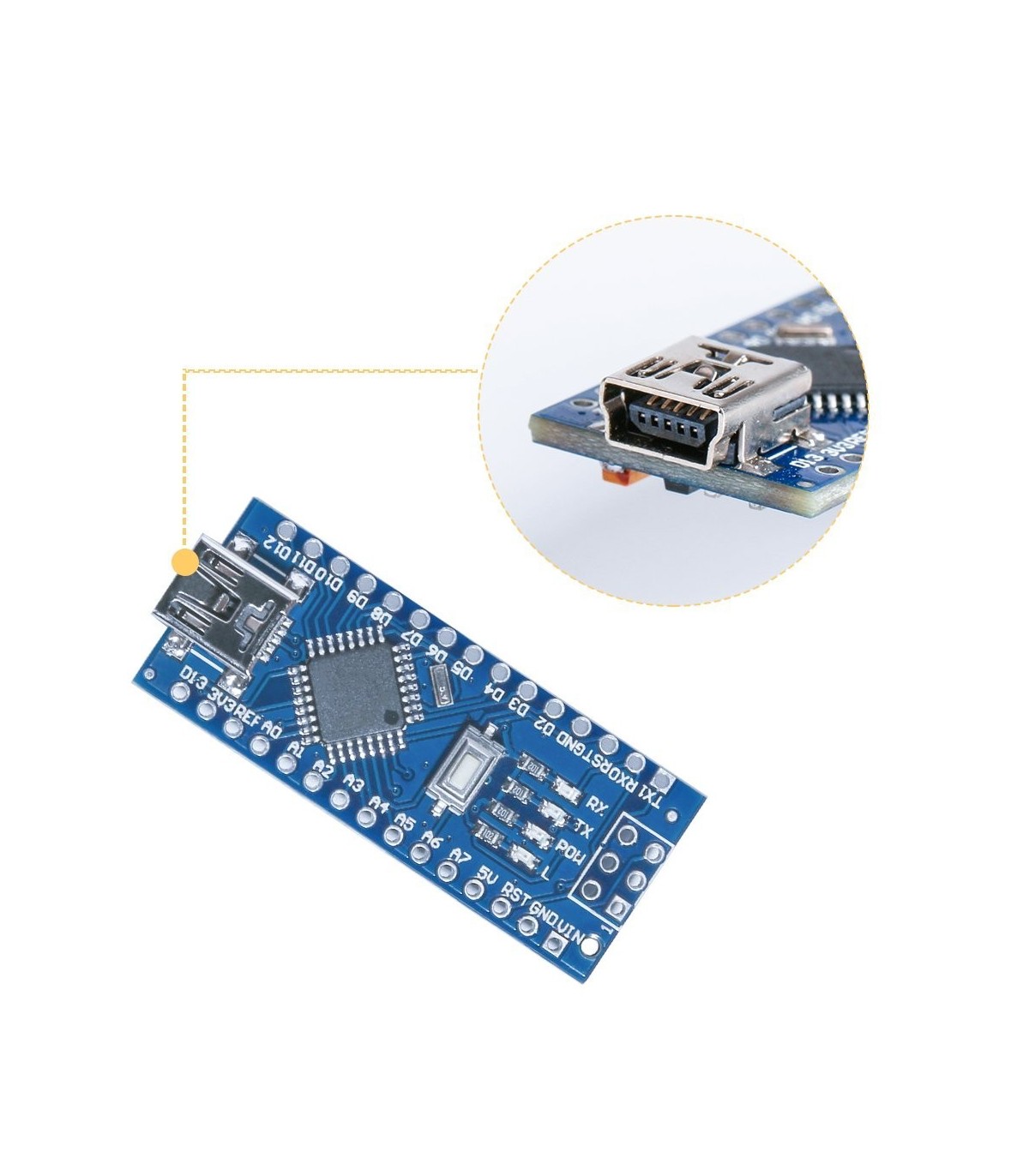

Arduino Nano یکی از کوچکترین و در عین حال مهیج ترین برد هایی ست  که امروزه در بازار موجود است. این برد  به لطف عملکرد عالی و تنوع برنامه های بالقوه ،  بسیار مورد علاقه برنامه نویسان مبتدی است. Arduino Nano  با دو میکروکنترلر ATmega328P و Atmega168 تا کنون طراحی شده است ، این برد  برای کسانی که مایل به بهبود مهارت های برنامه نویسی خود به وسیله ایجاد پروژه های جالب و غیرمعمول ، فوق العاده است . این کالا  از  یک کابل مینی USB بهره می برد  که این بدان معنی است که می توانید از آن با هر رایانه شخصی یا دستگاه لپ تاپی استفاده کنید .

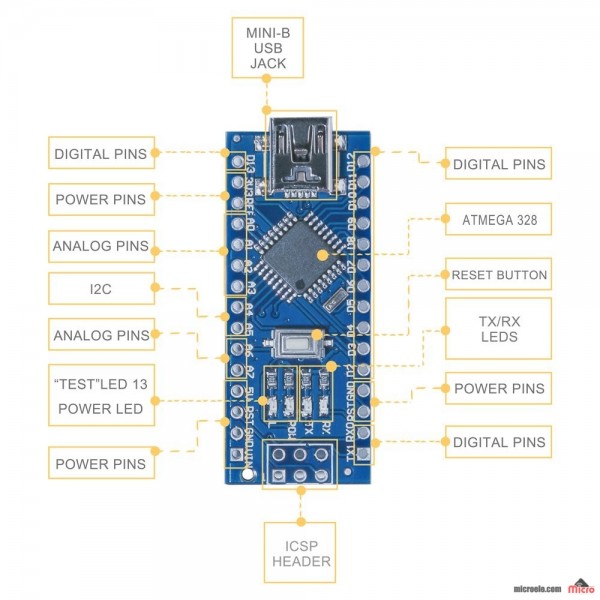

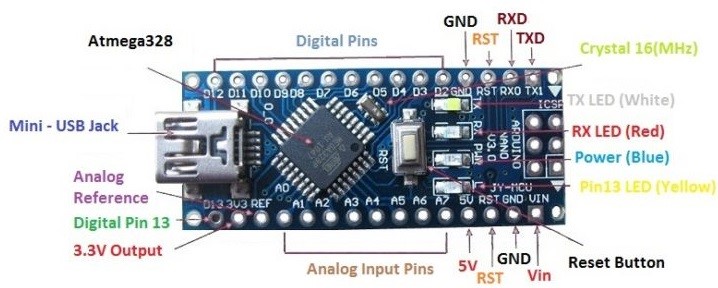

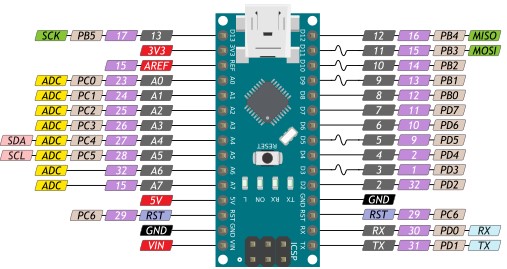

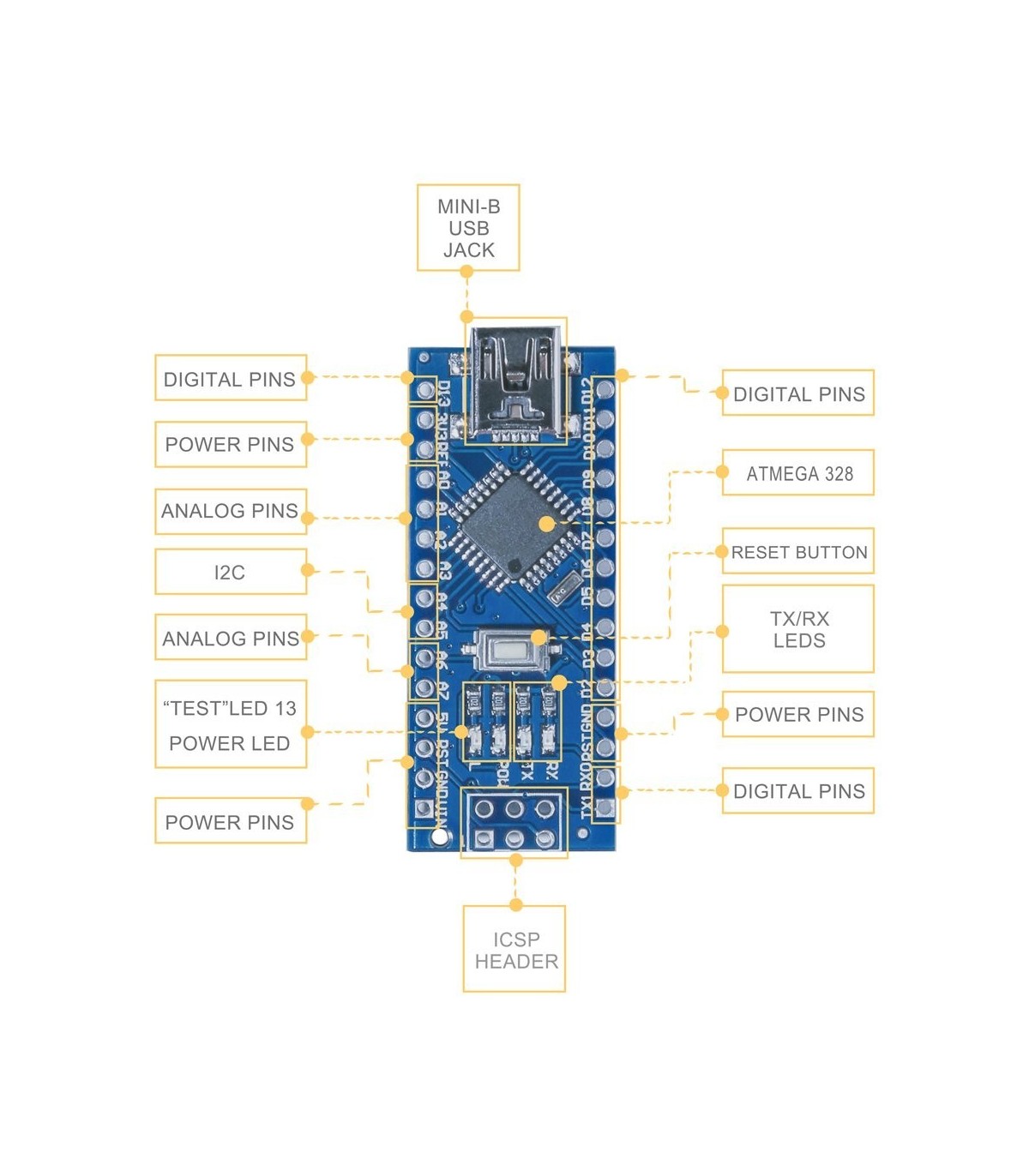

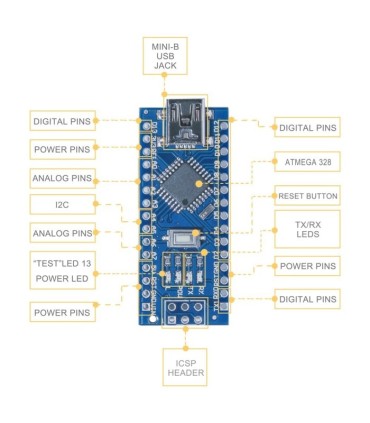

هریک از 14 پین دیجیتالی موجود در Nano می توان به عنوان ورودی یا خروجی استفاده کرد. آنها در ولتاژ 5 ولت کار می کنند. هر پین می تواند حداکثر 40 میلی آمپر را تأمین یا دریافت کند و دارای مقاومت داخلی (ابه طور پیش فرض قطع شده) 20-50 کیلووات ساعت است. علاوه بر این ، برخی از پین ها عملکردهای خاصی دارند.

این برد دارای دو پین سریال ، 0  (RX) جهت دریافت و 1  (TX) جهت انتقال های سریال ، استفاده می شود .

جهت برنامه نویسی PWM از پین های 3 _ 5 _ 6 _ 9 _ 10 ,11 استفاده می شود .

Arduino Nano برای ارتباط با رایانه ، آردوینو دیگر یا میکروکنترلرهای دیگر امکانات زیادی دارد. ATmega328 ارتباط سریال UART TTL (5V) را ارائه می دهد ، که در پین های دیجیتالی 0  (RX)

و1  (TX) موجود است. FTDI FT232RL و CH340G در کانال های بورد این ارتباط سریال از طریق USB همراه با نرم افزار Arduino) ) یک درگاه com مجازی را برای نرم افزار روی رایانه فراهم می کند.

در صورت نیاز به بازنشانی ، به فشار فیزیکی دکمه تنظیم مجدد نیاز دارید ، Arduino Nano به روشی طراحی شده است که امکان تنظیم مجدد آن را توسط نرم افزارهای در حال اجرا بر روی یک کامپیوتر متصل فراهم می کند.

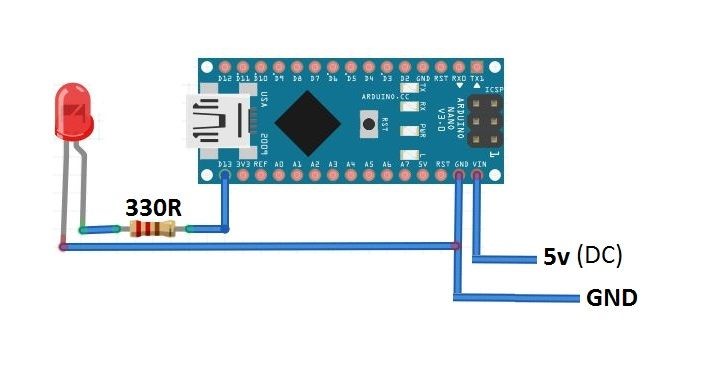

برای نمونه میتوان یک led را به وسیله اردیونو نانو روشن و خاموش کرد .
