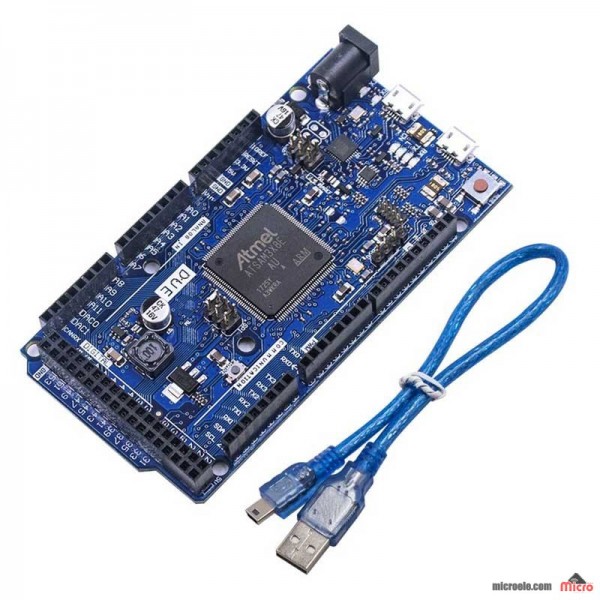

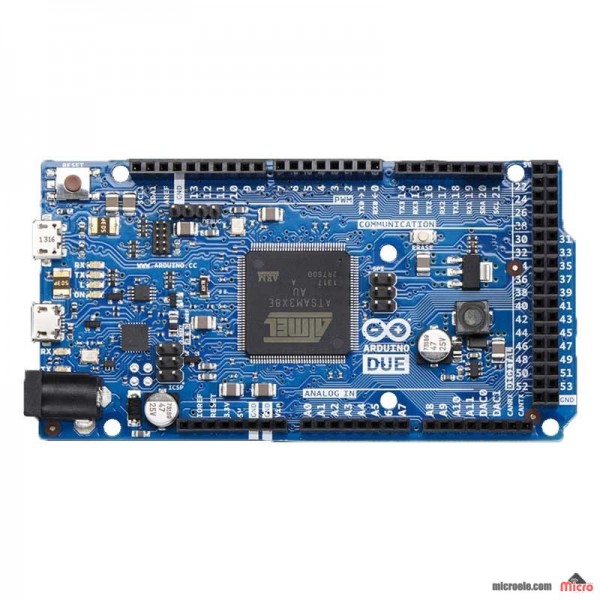

آردوینو دو Arduino DUE R3 SAM3X8E ARM Cortex-M3

برد آردوینو ARDUINO DUE

برداردوینو DUE یک برد مبتنی بر میکروکنترلر ATmel SAM3X8E ARM cortex-M3 CPU  می باشد . که به راحتی و بدون نیاز به پروگرامر از طریق درگاه USB قابل برنامه ریزی می باشد.

هشدار: برخلاف بقیه بردهای اردوینو این برد دارای تراشه ARM می باشد و تغذیه برد 3.3 ولت می باشد و حداکثر ولتاز قابل تحمل از طریق پایه های میکرو 3.3 ولت می باشد.

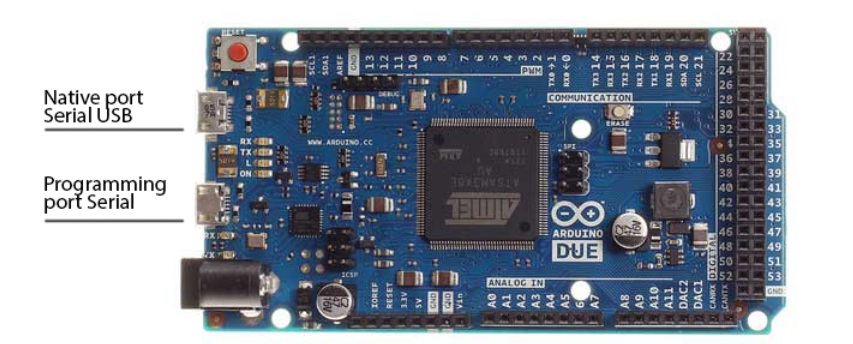

The Arduino DUE is a microcontroller board based on the atmel SAM 3X8E ARM cortex-M3 CPU. It is the first Arduino board based on the 32-bit ARM core micro controller .It has 54 digital input/output pins (of which 12 can be used as PWM outputs),12 analog inputs ,4 UARTs (hardware serial ports) , a 84 MHZ clock , an USB OTC capable connection, 2 ADC ( digital to analog) , 2 TWI, a power jack ,an SPI header , a JTAG header , a reset  button and an erase button.

Warning: Unlinke most Arduino boards the Arduino DUE board runs at 3.3V. The maximum voltage that the I/O pins can tolerate is 3.3V. Applying Voltages higher than 3.3V to any I/O pin could damage the board.

Summary :

microcontroller : AT91SAM3X8E

Operating Voltage:  3.3V

Input Voltage ( Recommended) :      7-12V

Input Voltage (Limit) :      6-16V

Digital I/O pins: 54 ( of which 15 provide PWM output)

Analog Input pins :12

Analog Output pins:2 (DAC)

Total DC output current on all I/O lines: 130mA

DC Current for 3.3 pin:  800mA
DC Current for 5V pin:  800mA

Flash Memory: 512KB all available for the user applications

SRAM: 96KB (Two banks :64KB and 32KB)

Clock Speed : 84MHZ

Lenghth: 101.52mm

Width : 53.3mm

Weight : 36g
