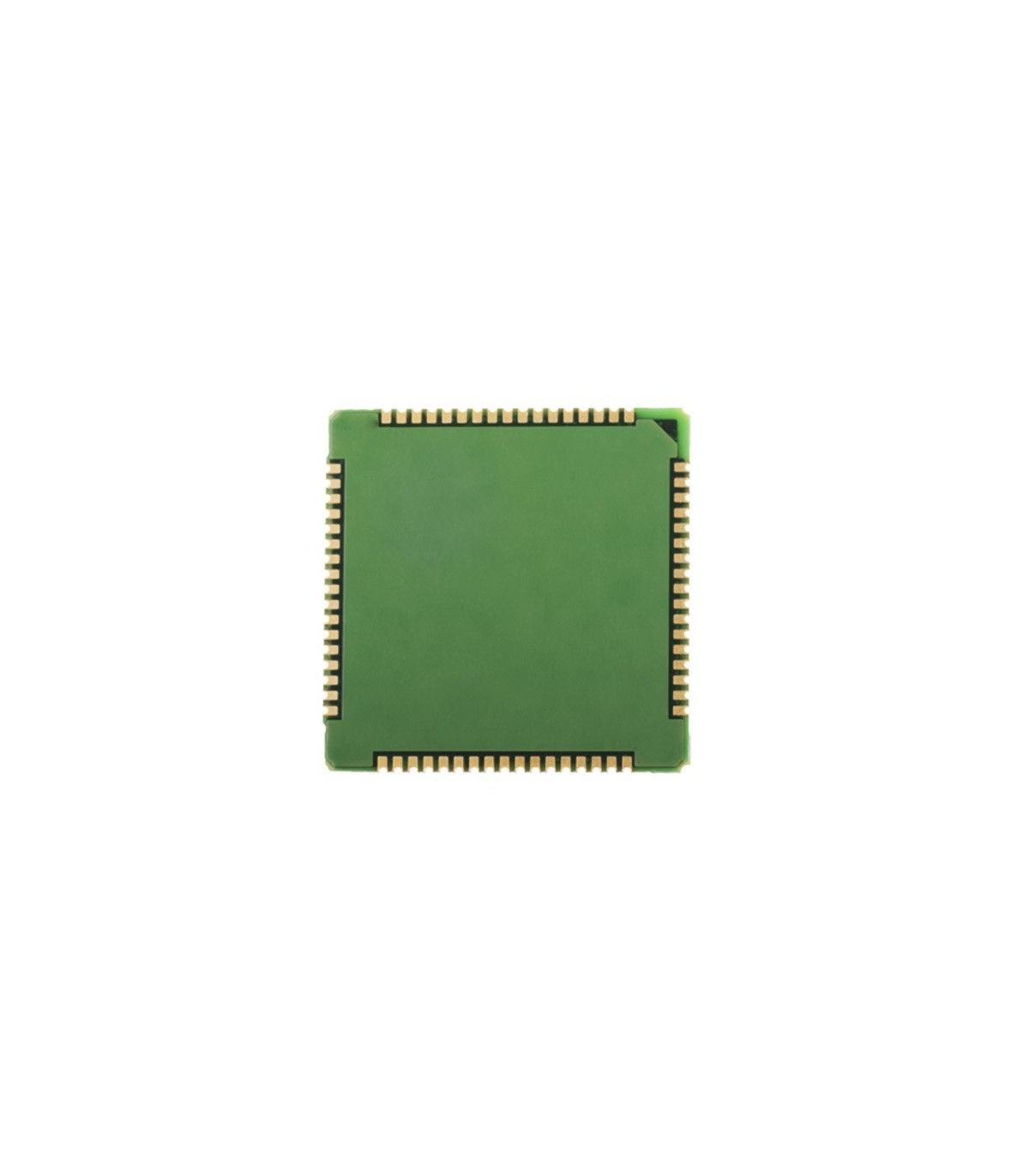

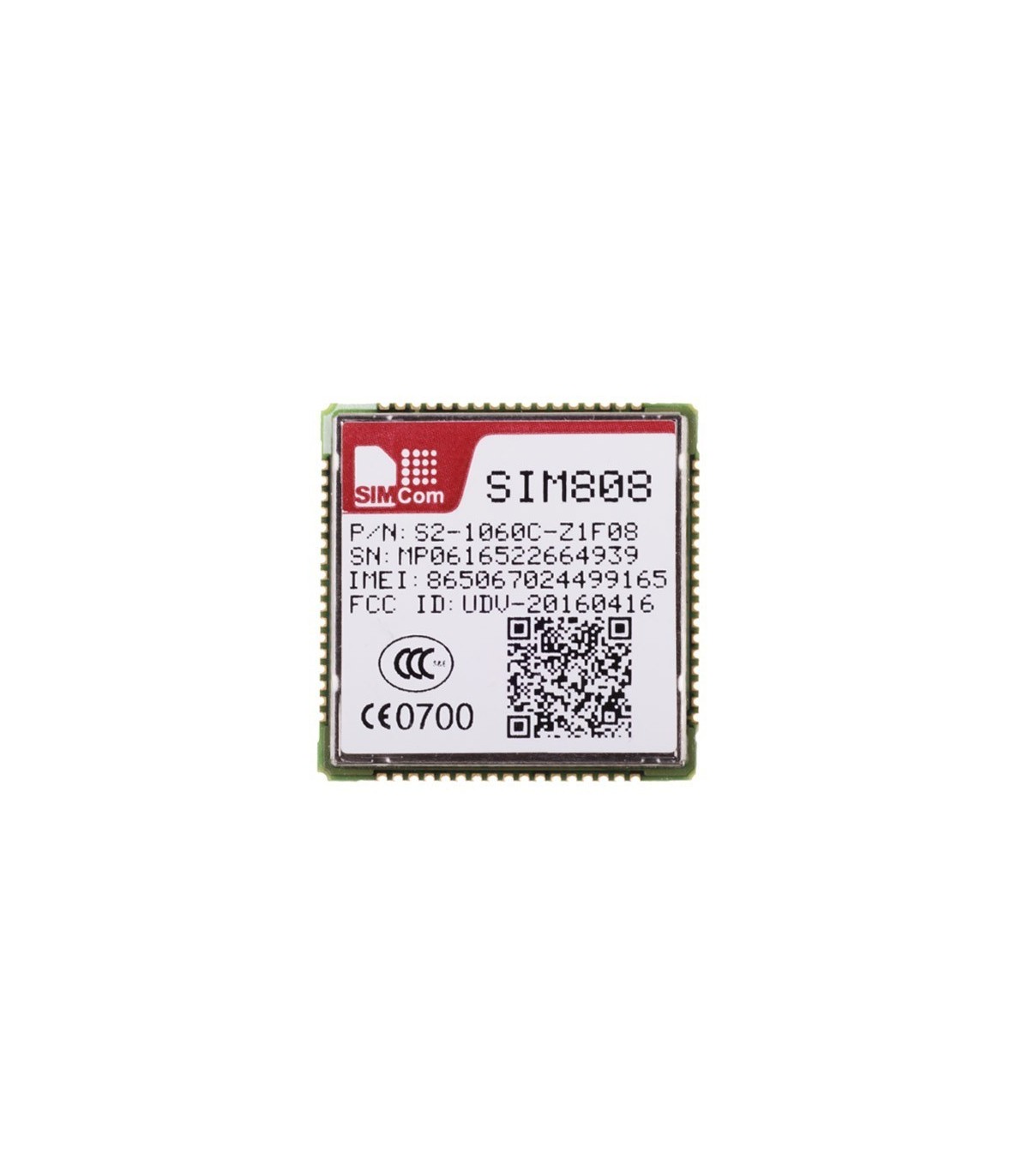

ماژول SIM808 GSM/GPRS/GPS

برای مطالعه و نکات طراحی خازن تغذیه ماژول، به وبلاگ مایکروالکام از طریق این لینک مراجعه فرمایید.

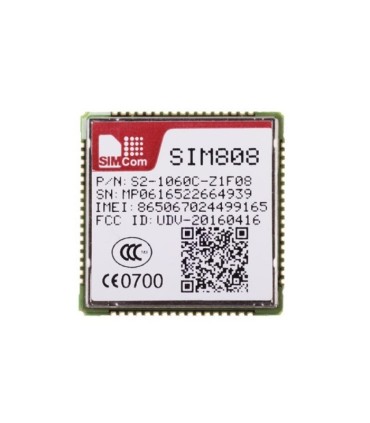

ماژول Sim808 GSM/GPRS/GPS

ماژول SIM808  یک ماژول GSM/GPRS/GPS می باشد این ماژول باوجود اینکه پایه های یکسانی نسبت به

SIM908 ندارد ولی از لحاظ عملکرد جایگزین مناسبی برای SIM908  می باشد .پکیج این مازول مشابه ماژول

SIM900  و SIM800 می باشد . این ماژول چهار باند 850/900/1800/1900MHZ را پشتیبانی می کند . و علاوه

بر امکانات GSM/GPS دارای Bluetooth  و دیباگ از طریق رابط USB می باشد .

Size :                     24mm*24mm*2.6mm

Weight :                3.3g

Voltage input :     3.4V ~ 4.4V

Interface              UART,USB,SPI

• Quad-band 850/900/1800/1900MHz
• GPRS multi-slot class12 connectivity: max. 85.6kbps(down-load/up-load)
• GPRS mobile station class B

• Controlled by AT Command (3GPP TS 27.007, 27.005 and SIMCOM enhanced AT Commands)
• Supports charging control for Li-Ion battery

• Supports Real Time Clock
• Supply voltage range 3.4V ~ 4.4V
• Integrated GPS/CNSS and supports A-GPS
• Supports 3.0V to 5.0V logic level
• Low power consumption, 1mA in sleep mode
• Supports GPS NMEA protocol
• Standard SIM Card


Sim808 include :

• 68 SMT pads including
• Analog audio interface
• PCM interface (optional)
• SPI interface(optional)
• RTC backup
• Serial interface
• USB interface
• Interface external SIM 3V/1.8V
• Keypad interface
• GPIO
• ADC
• GSM antenna pad
• Bluetooth  antenna pad
• GPS antenna pad

PIN OUT SIM808

FOOTPRINT sim808
