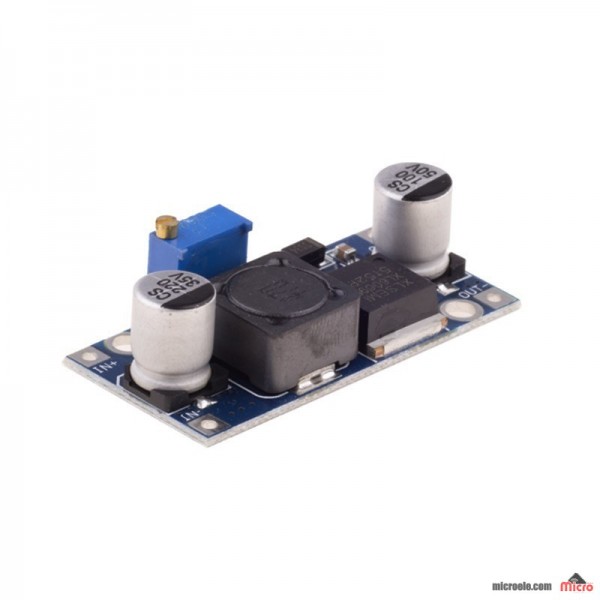

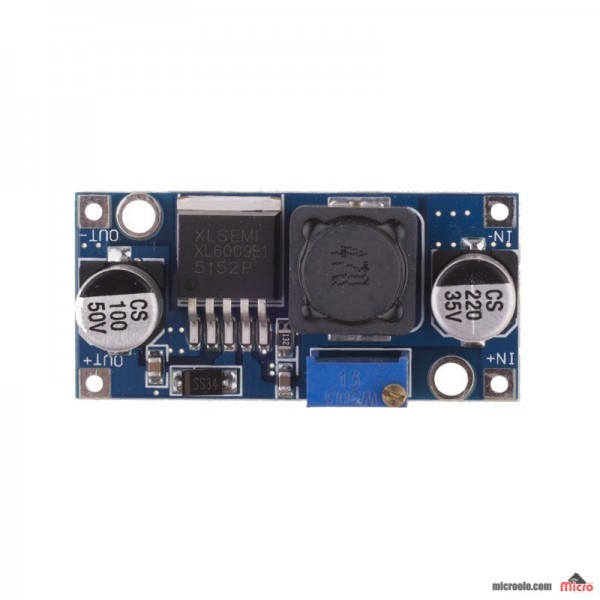

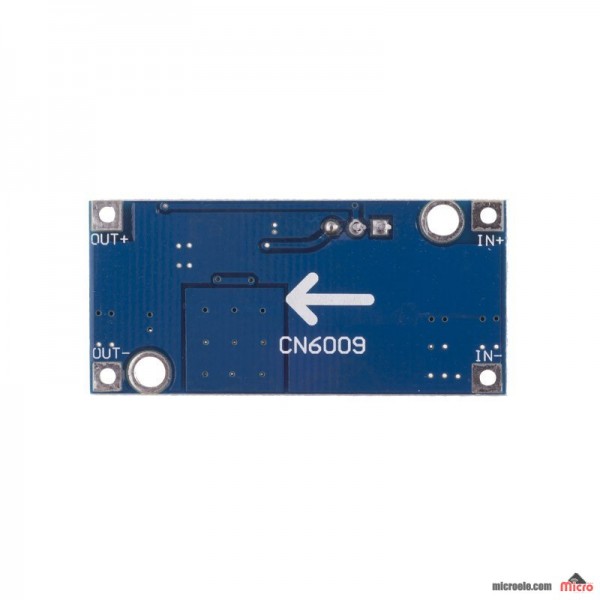

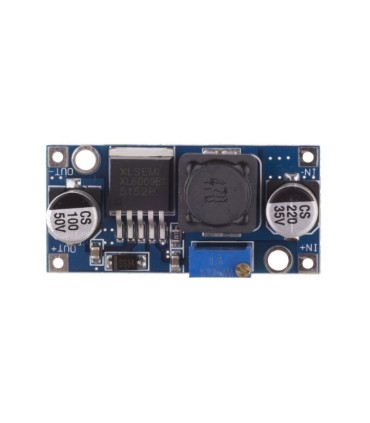

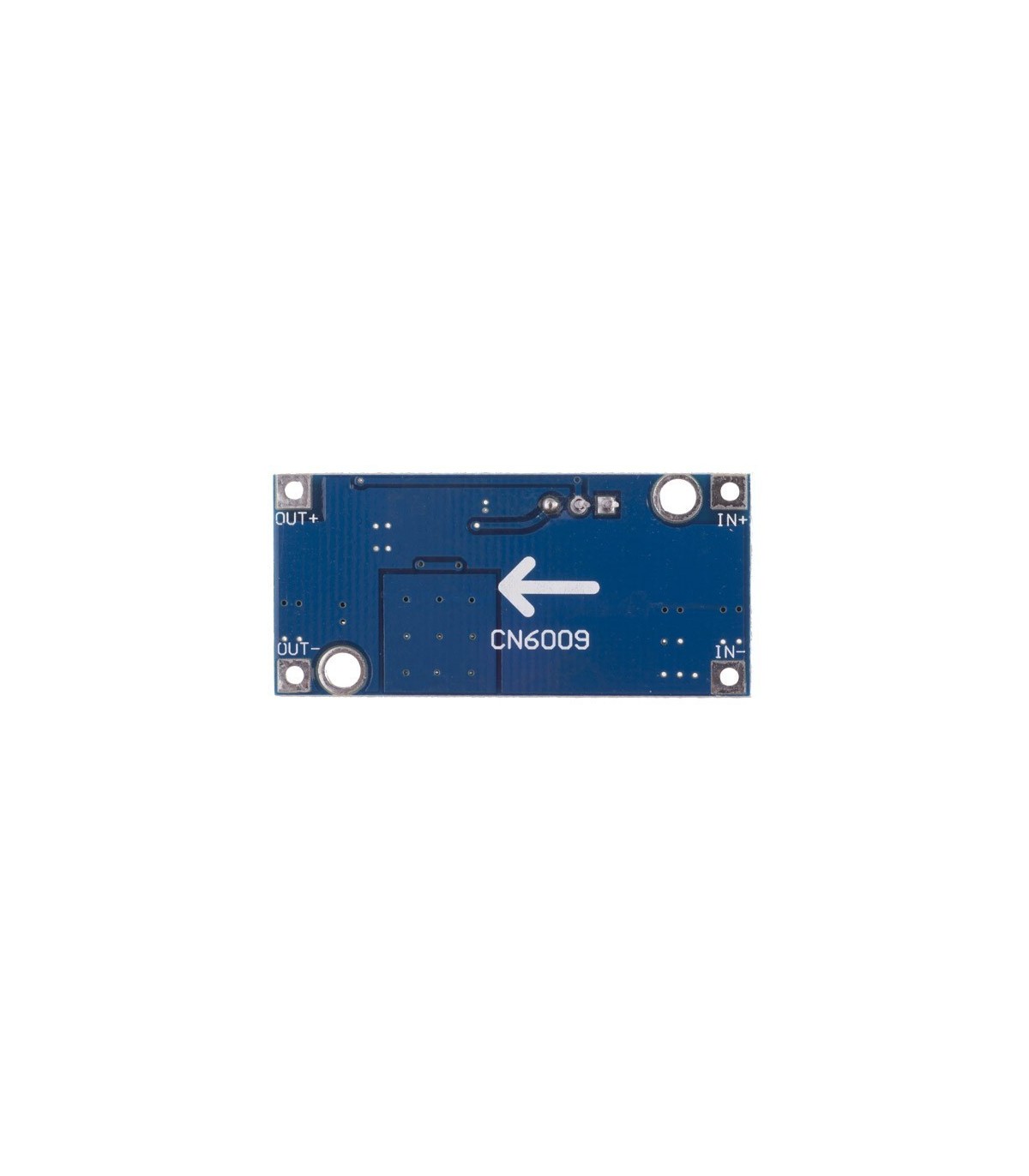

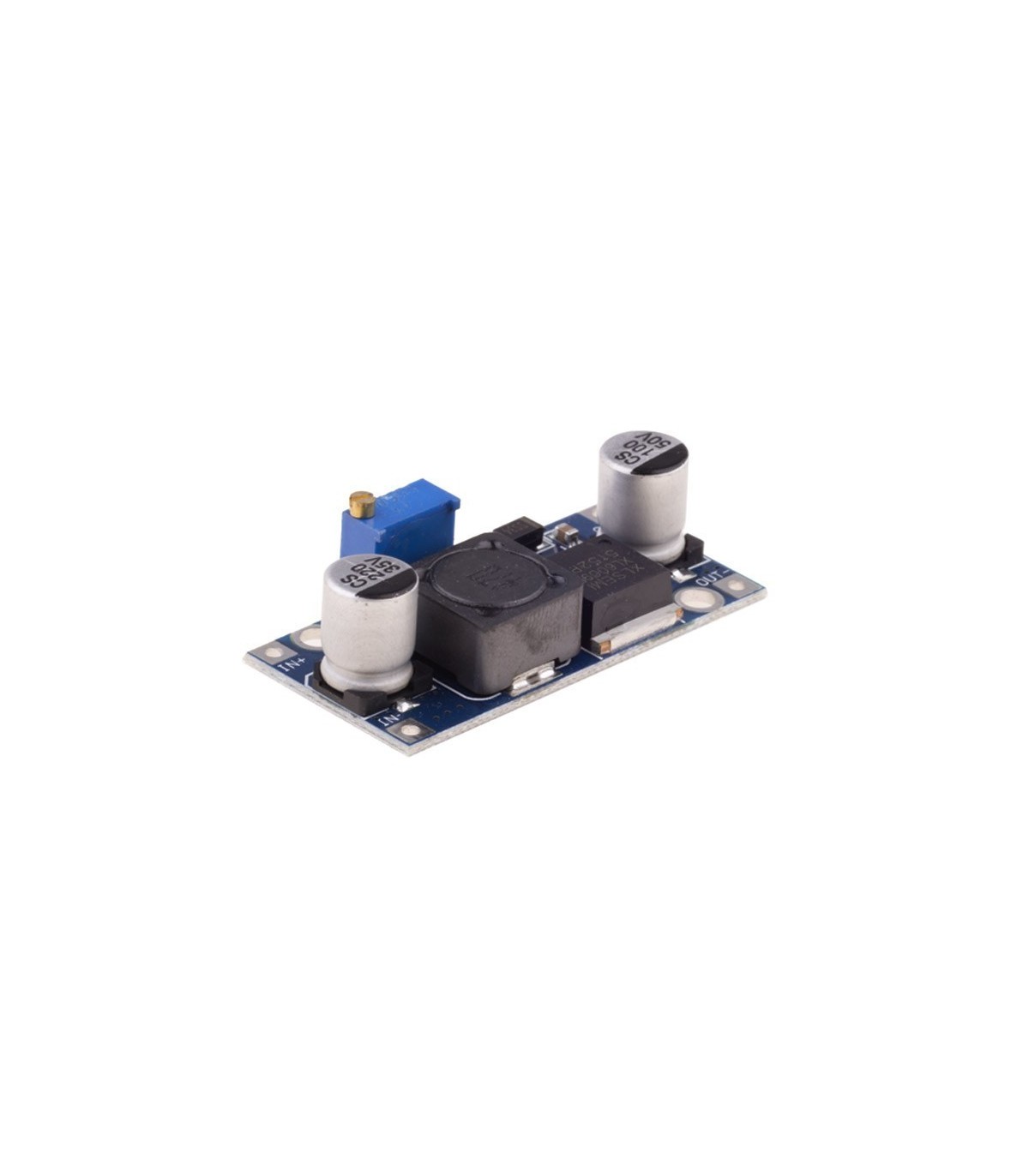

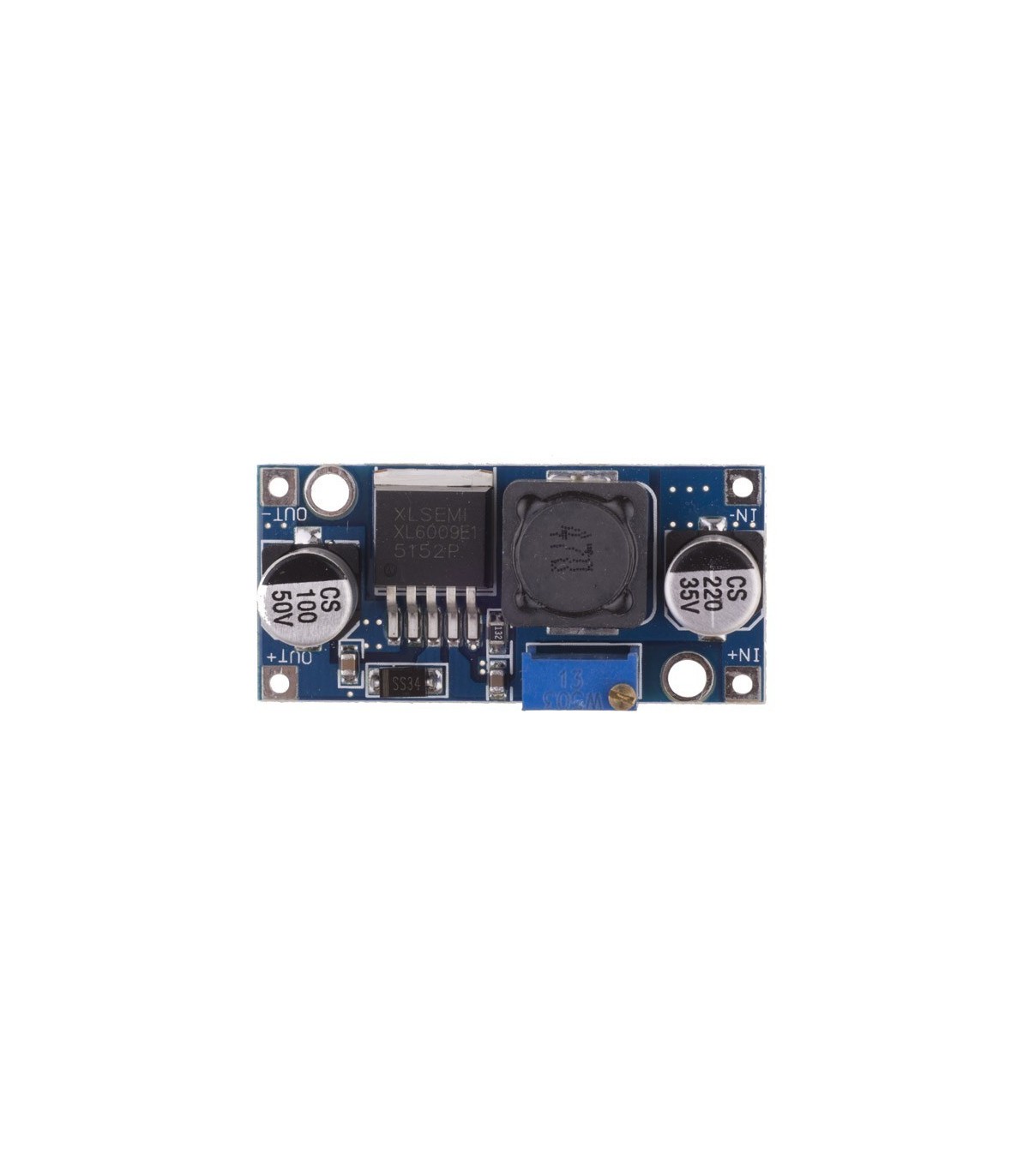

ماژول مبدل افزاینده DC-DC CN6009

ماژول مبدل افزاینده DC-DC CN6009

DC-DC Adjustable step-up boost power converter Module

مبدل کاهنده  BOOST با تراشه XL6009 .با رنج ولتاژ ورودی 32~3 ولت و رنج خروجی 35~5 ولت با حداکثر جریان خروجی 4 امپر

نمونه ای از رنج کاری مبدل :

input 3V    output 12V  0.4A   4.8W

input 5V    output 12V  0.8A   9.6W

input 7.4V    output 12V  1.5A   18W

input 12V    output 15V  2A   30W

input 12V    output 16V  2A   32W

input 12V    output 18V   1.6A   28.8W

input 12V    output 19V  1.5A  28.5W

input 12V    output 24V  1A   24W

DSN6009 4A is a high per-performance step-up switching curre (BOOST) module .The Module uses the second generation of high-frequency switching technology XL6009E1 core chip performance than the first generation technology LM2577,XL6009 boost module at a lower cost , superior performance , lm2577 module is about to be eliminated.

- Wide input voltage 3V-32v , optimum operating voltage range is 5v-32v

- Wide output voltage 5V-35V

- Built -4A efficiency Mosfet switches enable efficiency up to 94%

- High switching frequency 400KHZ , can use a small-capacity filter capacitors that can achieve very good results , the ripple smaller  and smaller .
