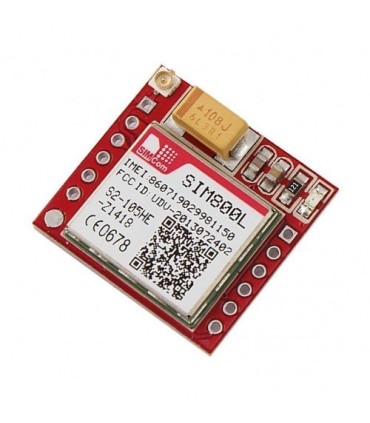

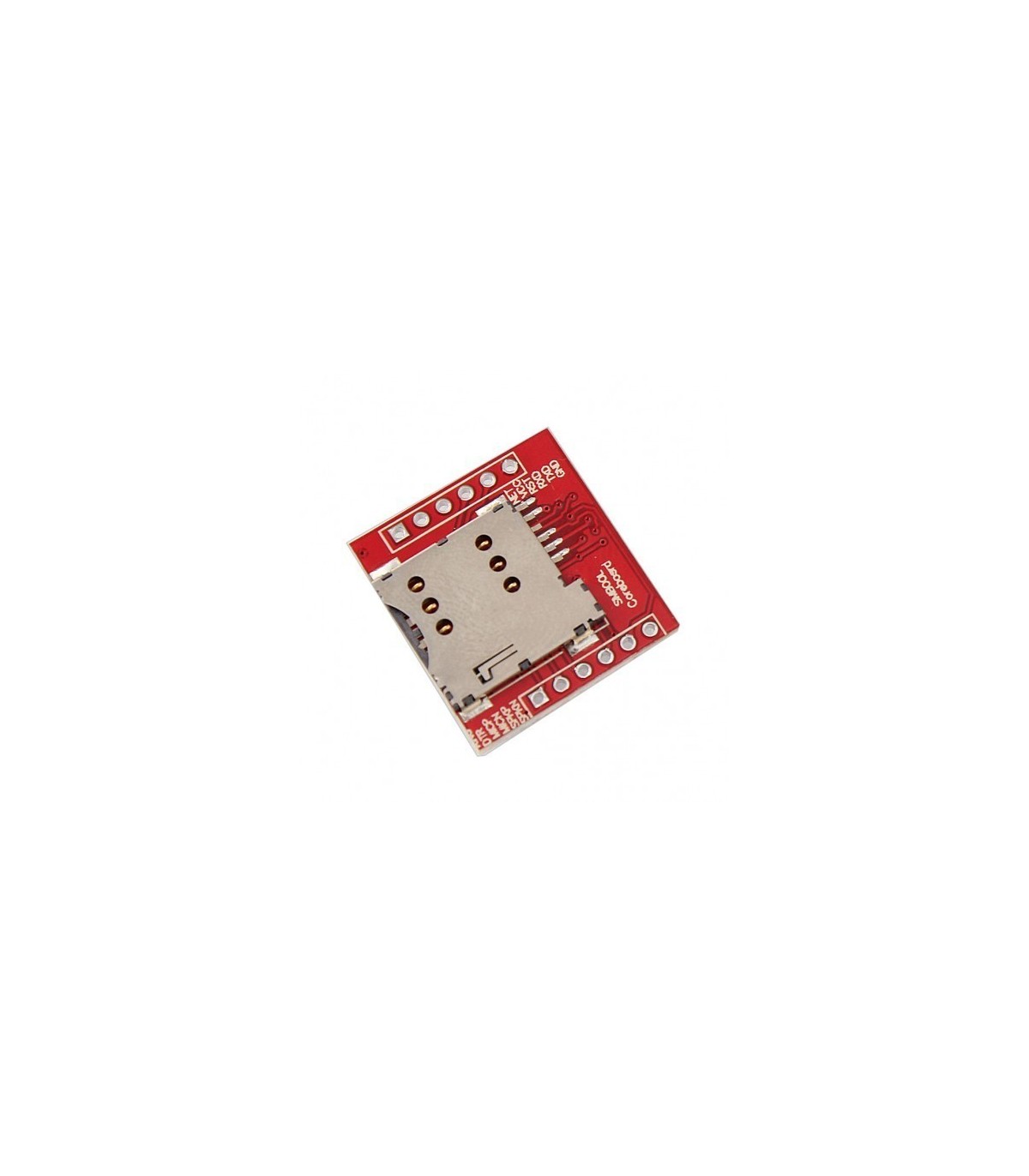

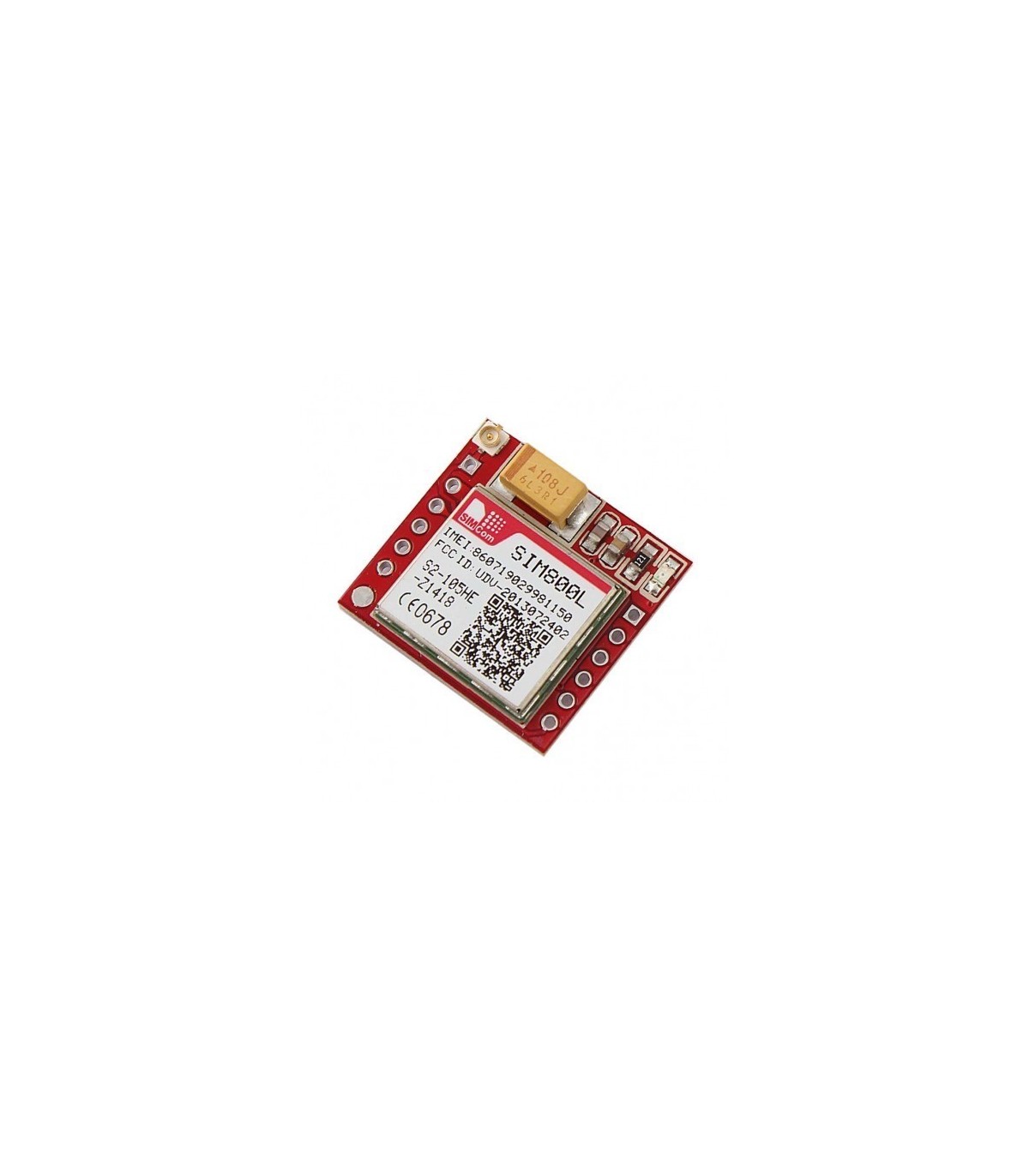

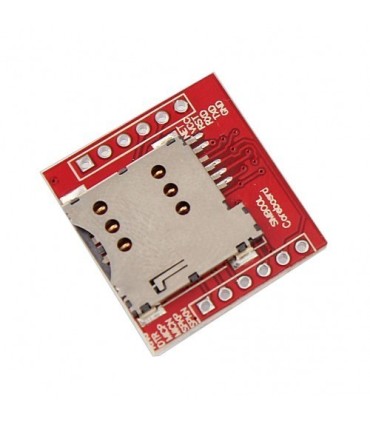

برد ماژول چهار باند GSM/GPRS SIM800L  دارای ابعاد کوچک و کم مصرف می باشد ابن برد از چهار باند Quad-band 850/900/1800/1900MHz پشتیبانی می نماید.

ارتباط این ماژول از طریق UART امکانپذیر می باشد و همچنین از 3GPP TS 27.007, 27.005 و SIMCOM پشتیبانی میکند.

Mini GSM / GPRS breakout board is based on SIM800L module, supports quad-band GSM/GPRS network, available for GPRS and SMS message data remote transmission.
The board features compact size and low current consumption. With power saving technique, the current consumption is as low as 1mA in sleep mode.
It communicates with microcontroller via UART port, supports command including 3GPP TS 27.007, 27.005 and SIMCOM enhanced AT Commands.

Features:
Mini GSM / GPRS breakout board based on SIM800L module
Supports quad-band GSM/GPRS network
Compact size and low current consumption,1mA in sleep mode
Communicates with microcontroller via UART port
Supports commands including 3GPP TS 27.007,27.005 and SIMCOM enhanced AT commands
Quad-band 850/900/1800/1900MHz
Make and receive voice calls using a headset or an external 8Ω speaker and electret microphone
Send and receive SMS messages,GPRS data (TCP/IP, HTTP, etc.),FM radio broadcasts
Lead out buzzer and vibrational motor control port
AT command interface with "auto baud" detection
Working Voltage:3.5~4.2V
Dimensions:0.98 in x 0.91 in x 0.28 in (2.5 cm x 2.3 cm x 0.7 cm)
Weight:0.18 oz (5.2 g)

پارت نامبر SIM800L
نوع کاربرد GSM/GPRS
چیپست SIM800L
نوع 2G
تعداد پایه 12
حداکثر ولتاژ کاری 4.4VDC
ولتاژ کاری 3.4-4.4VDC
Voice Tricodec, Hands-free operation
SMS Point to point MO and MT, SMS cell broadcast, Text and PDU mode
GPRS GPRS class 12, PBCCH support, Coding schemes CS 1, 2, 3, 4, PPP-stack, CSD up to 14.4 kbps, USSD, Non transparent mode
GNSS ندارد
امپدانس آنتن 50Ω
فرکانس 850/900/1800/1900MHz
نوع نصب سوراخ کاری
کانکتور Ipex/UFL
نوع فیبر 2 لایه
چاپ مس قرمز
وضعیت مونتاژ نیاز به مونتاژ دارد
طول (mm) 23.6
عرض (mm) 25
ارتفاع (mm) 6
فاصله پین ها (mm) 2.54

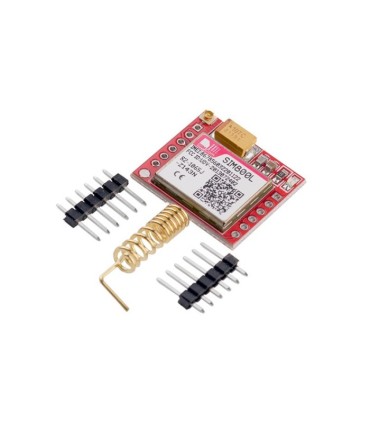

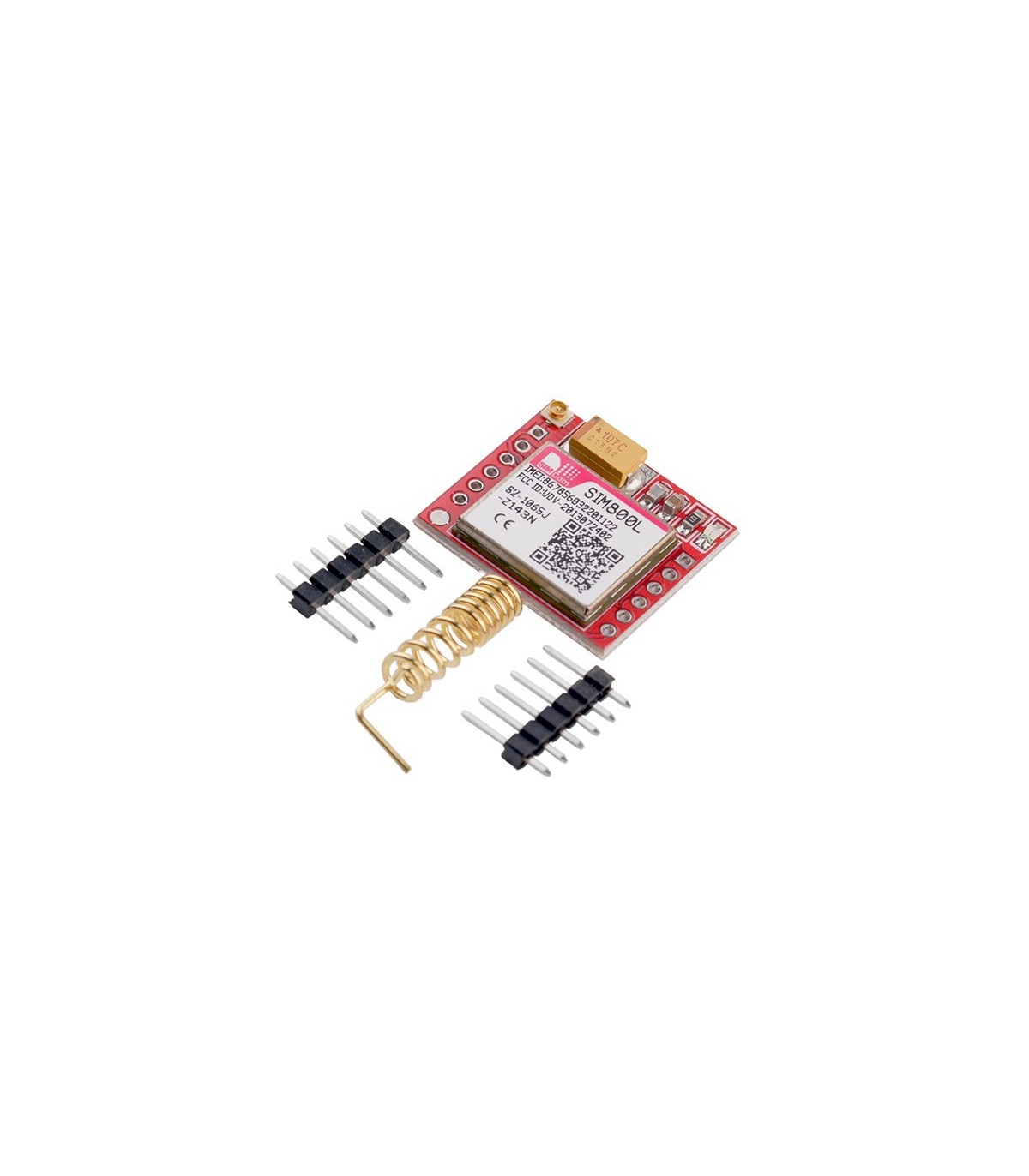

اقلام همراه آنتن GSM فنری + پین هدر نری (2 عدد، 6 پین)
نوع بسته بندی کیسه آنتی استاتیک
تعداد در بسته 1
کارخانه سازنده SIMCOM
کشور سازنده چین
حافظه Flash 24Mb
RAM 32Mb

مجموع امتیاز ها:
0 1 2 3 4
0/5
براساس 0 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (0)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)

SIM800L SPEC170914    حجم فایل :(103.34k)

Specification

SIM800L(MT6261)_HD_V1.01    حجم فایل :(2.1M)

Hardware Design
