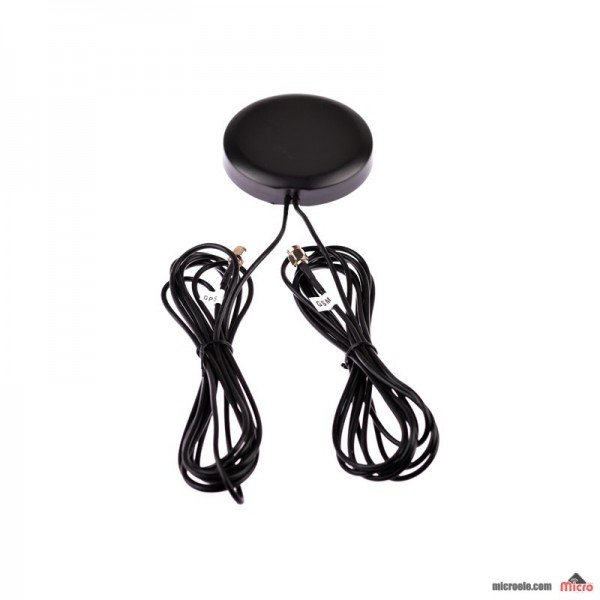

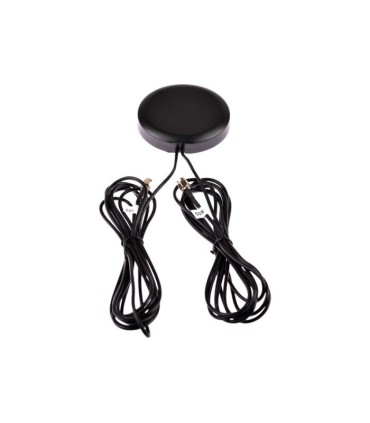

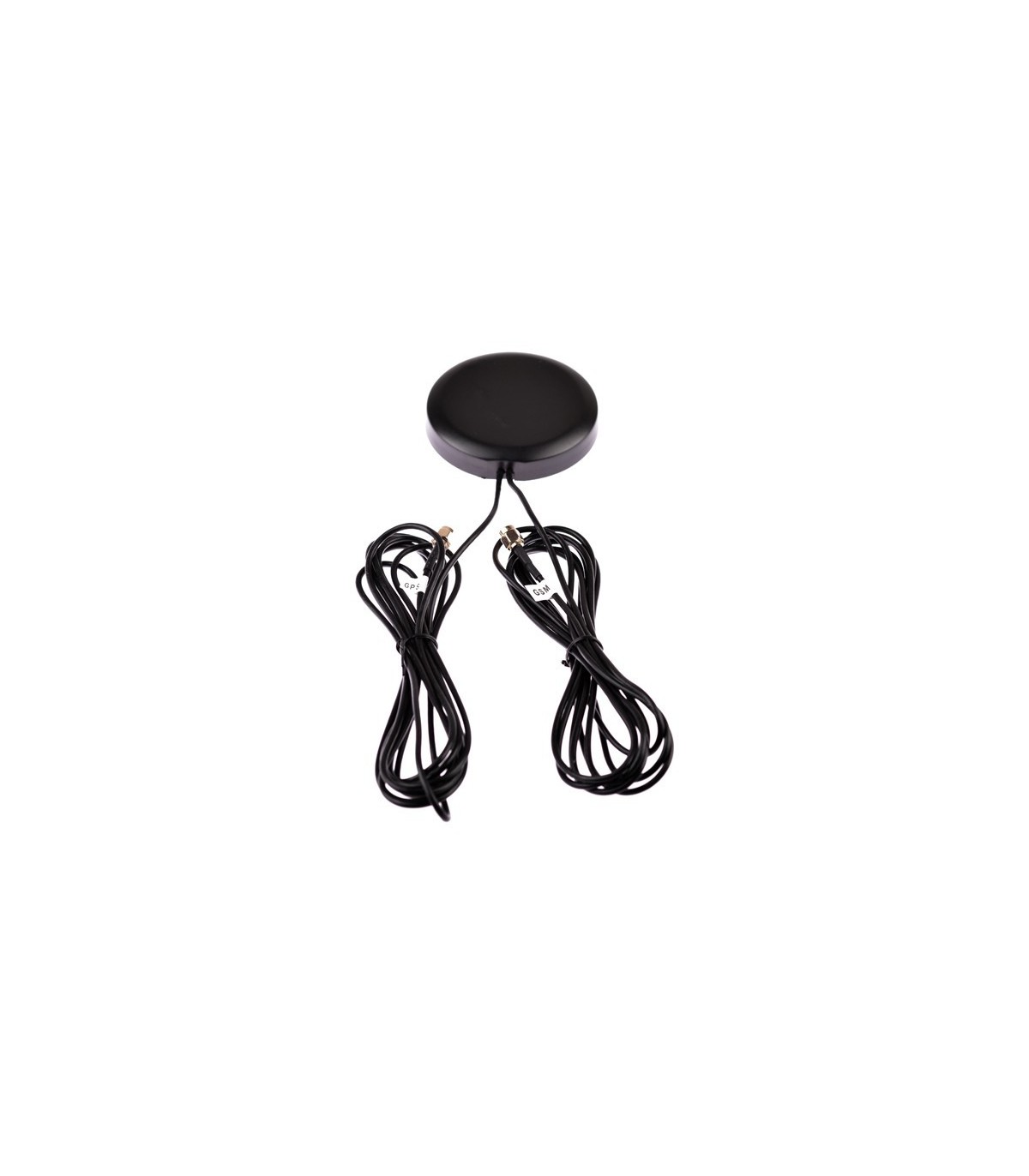

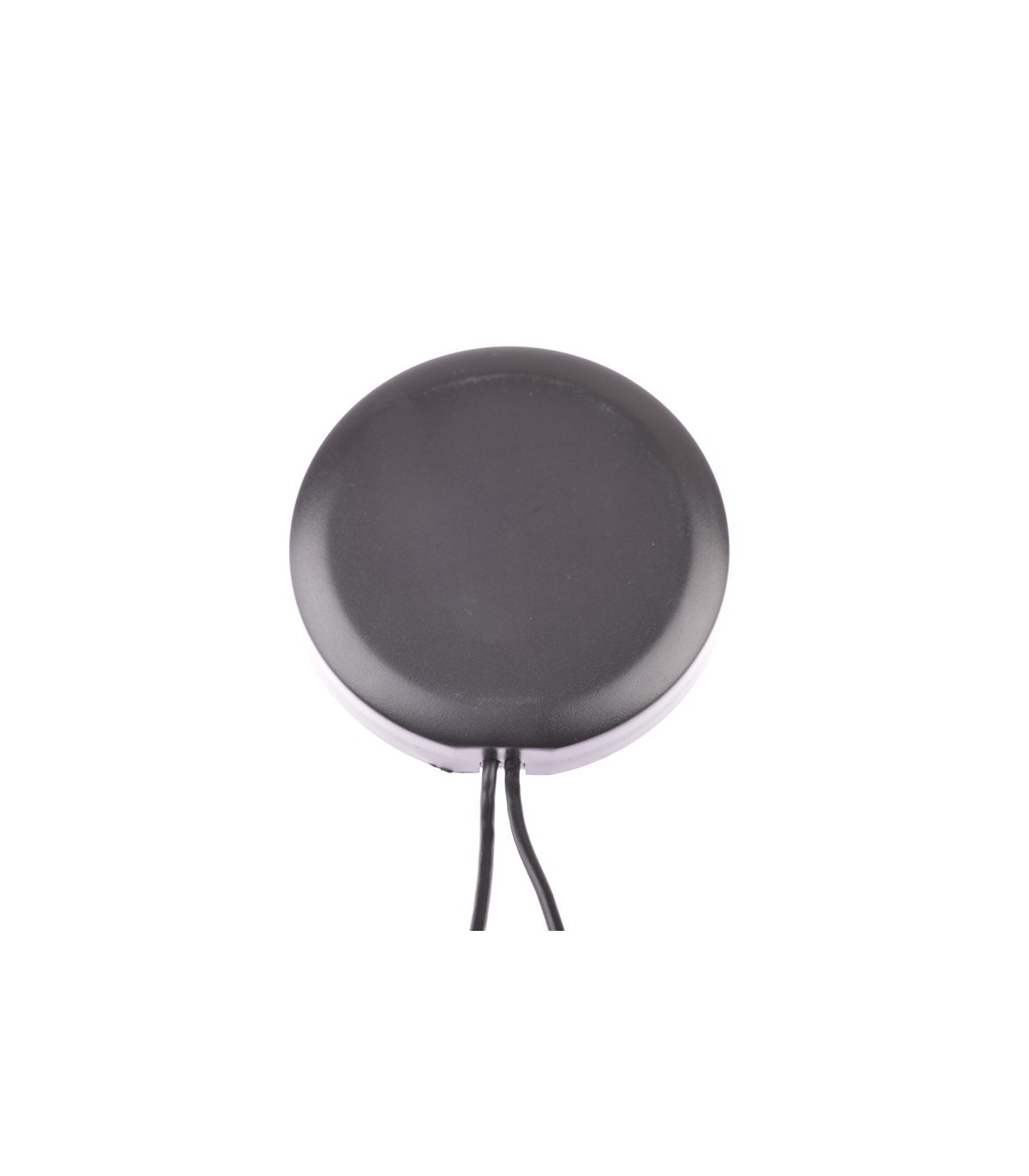

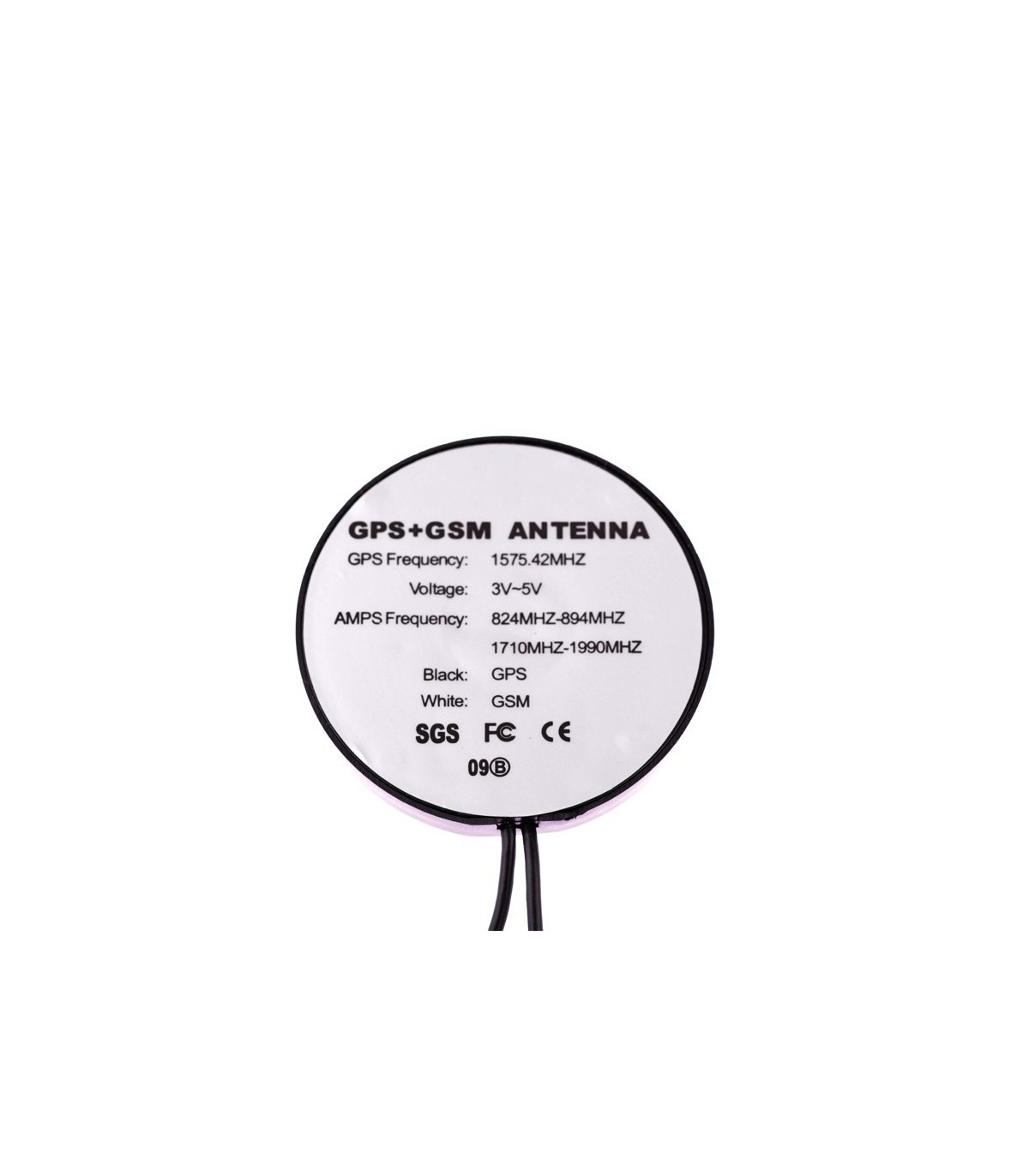

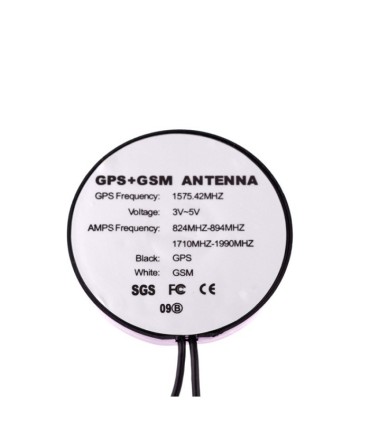

 "آنتن GPS+GSM COMBO")
موجودی : این محصول فعلا موجود نیست
آنتن ترکیبی GPS + GSM مناسب برای دستگاه های ردیاب
قیمت محصول: 0 ریال
هیچ امتیاز پاداش برای این محصول وجود ندارد.
برای دریافت قیمت فروش عمده این محصول با ما تماس بگیرید
1. Dimension（Unit：mm）
2. Electrical Characteristics
2.1 Dielectric Antenna
Form 1
|
No. |
Item |
Specifications |
Post Environmental Tolerance |
|
1 |
Center Frequency（MHz） |
1575.42 MHz |
±3 MHz |
|
2 |
Band Width（MHz） |
±5 MHz |
±1 MHz |
|
3 |
V.S.W.R（in BW） |
1.5︰1 |
— |
|
4 |
Gain（Zenith） |
3 dB |
±0.5 dB |
|
5 |
Polarization |
RHCP |
— |
|
6 |
Impedance |
50 Ω |
— |
2.2 GSM Antenna
Form 2
|
No. |
Item |
Specifications |
Post Environmental Tolerance |
|
1 |
Center Frequency |
824 MHz~894 MHz / 1710 MHz~1990 MHz |
±3 MHz |
|
2 |
V.S.W.R（5m） |
2.0︰1 |
— |
|
3 |
Gain（Zenith） |
2dB±1dB@900MHz or 1dB±1dB@1800MHz |
±0.5dB |
|
4 |
Impedance |
50Ω |
— |
2.3 LNA / Filter
Form 3
|
No. |
Item |
Specifications |
Post Environmental Tolerance |
|
1 |
LNA Gain |
28±3 dB |
±2.5 dB |
|
2 |
Noise Figure |
1.5 dB |
— |
|
3 |
Filter Out Band Attenuation |
14dB Min f0+50MHz |
±1.0 dB |
|
4 |
DC Voltage |
3~5V |
|
|
5 |
DC Current |
8~15mA |
|
2.4 Mechanical
Form 4
|
No. |
Item |
Specification |
|
1 |

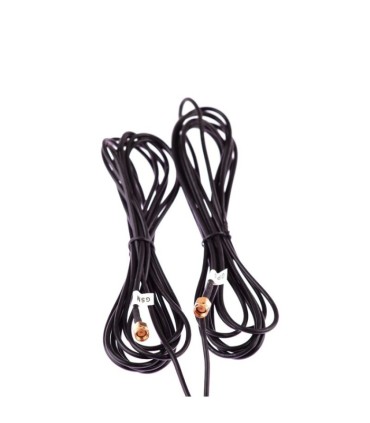

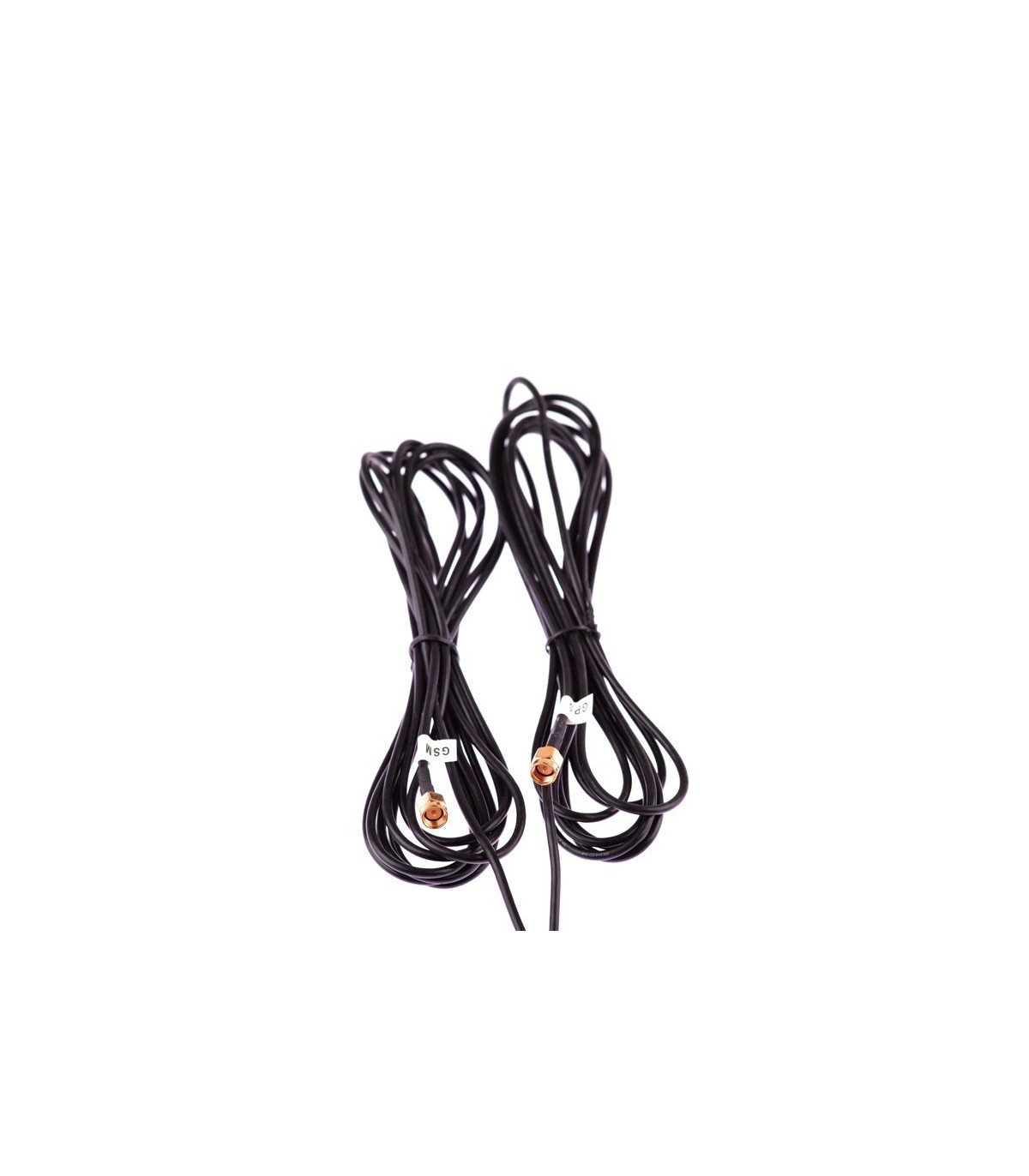

Cable |
RG174 3m / 5m or others |
|
2 |
Connector |
SMA / SMB / MCX or others |
|
3 |
Plastic Housing |
Black |
|
4 |
Mounting |
Screw / Magnetic / Stick |
