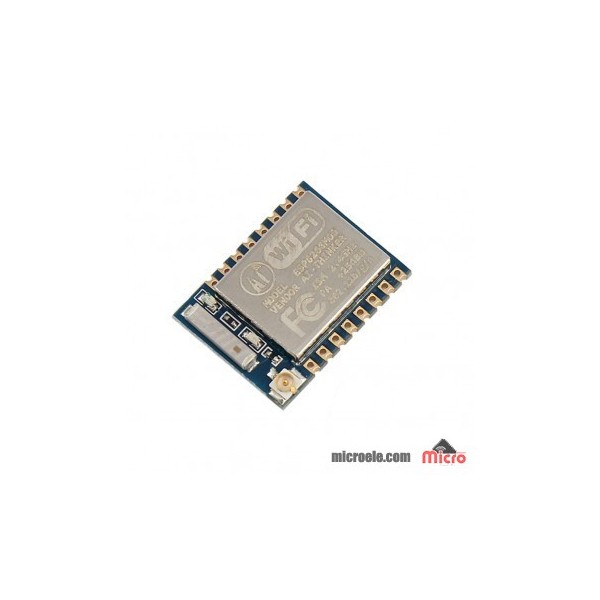

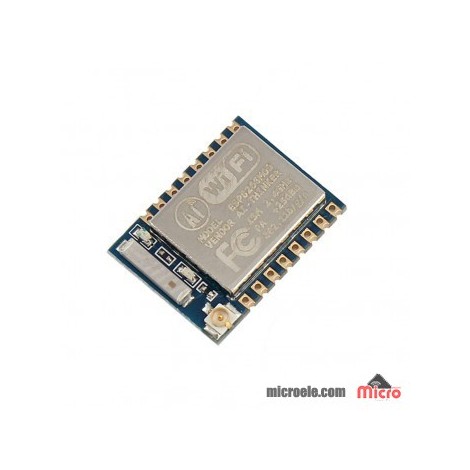

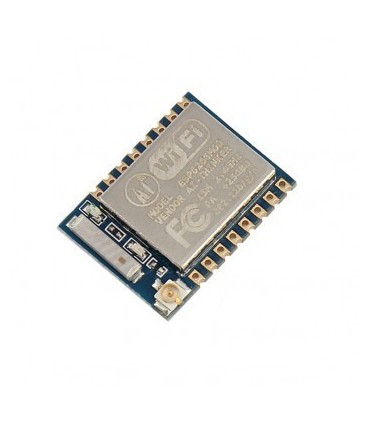

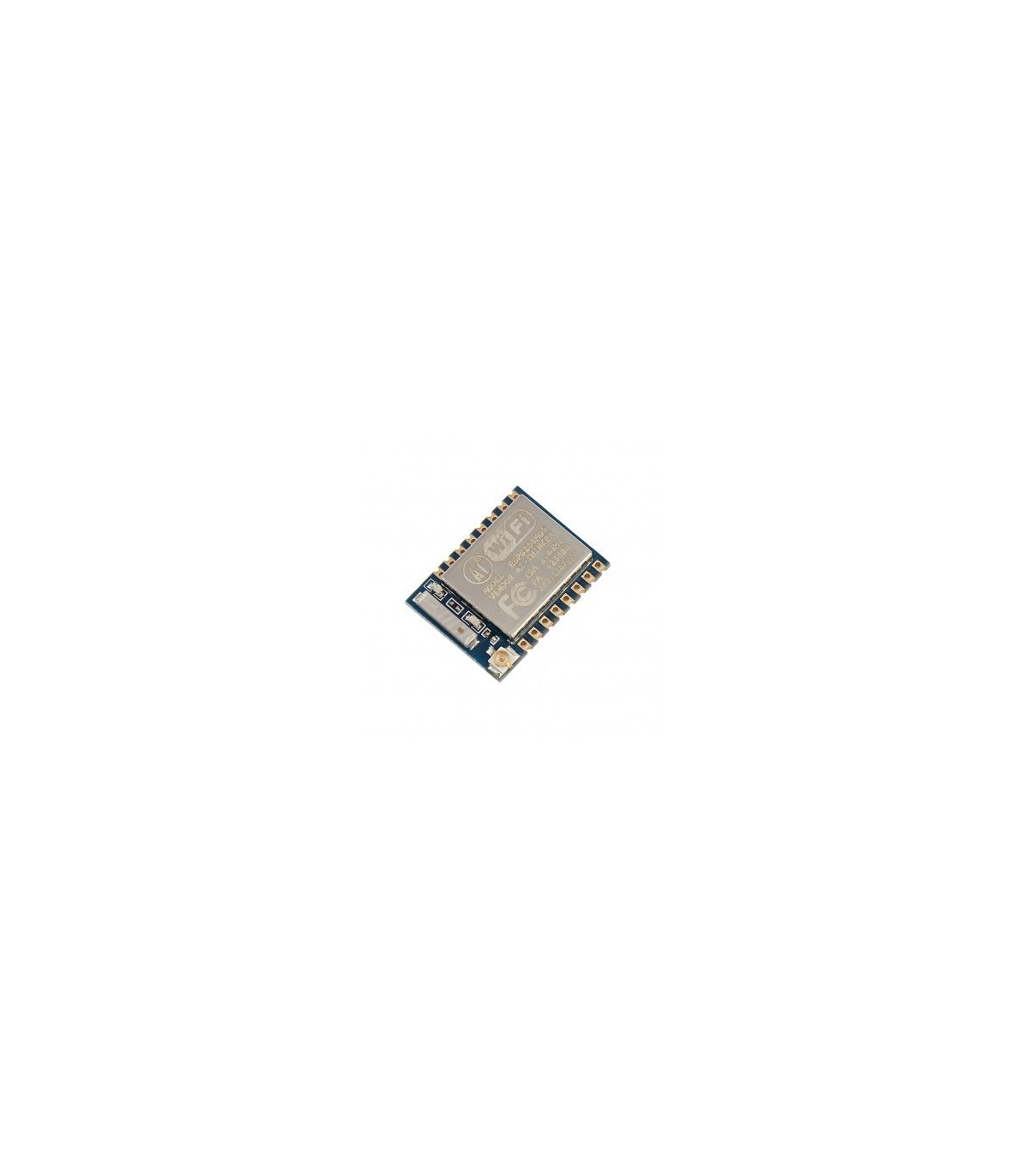

مشخصات ظاهری و ابعاد ماژول وایفای ESP-07

از مزایای ماژول وای فای ESP-07 نسبت به دیگر ماژول ها استفاده از آنتن سرامیکی و همچنین یک کانکتور UFL کوچک که امکان اتصال آنتن خارجی را می دهد می باشد.

تعداد پایه های قابل توجهی از این آی سی را در اختیارتان قرار می دهد

شیلد فلزی روی آی سی وجود دارد که باعث کاهش نویز پذیری و امنیت فیزیکی ماژول می شود.

طراحی این ماژول به صورتی است که هم می توان آن را روی برد مونتاژ نمود و هم می توان با استفاده از پین هدر (2 میلی متر) به صورت پرتابل از آن استفاده  نمود.



ابعاد ماژول وای فای ESP-07

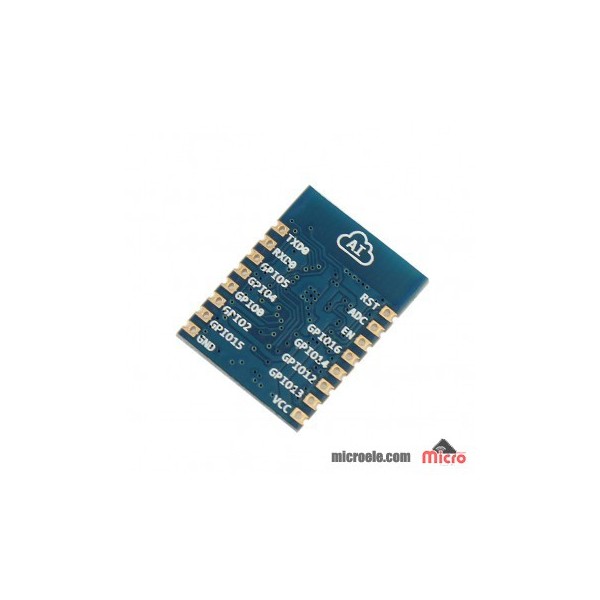

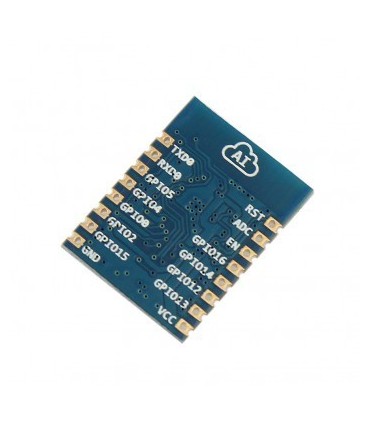

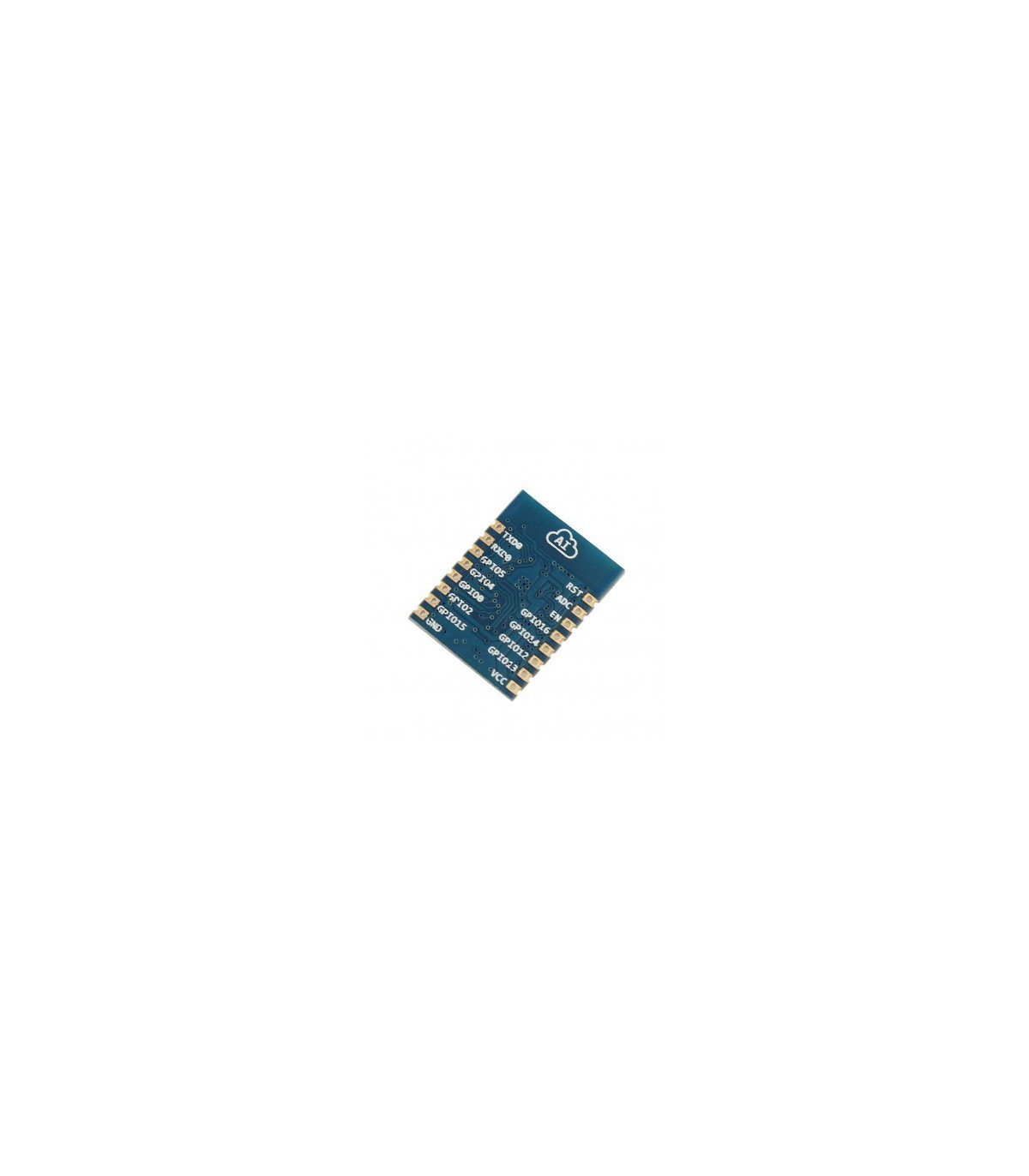

مشخصات و جزییات پایه های ماژول وای فای ESP8266-07 یا (ESP07)

NO Pin Name Function
1 RST Reset the module
2 ADC A/D Conversion result.Input voltage range 0-1v,scope:0-1024
3 CH_PD 1)high level work
2) low leave power off
4 GPIO16 GPIO16; can be used to wake up the chipset from deep sleep mode
5 GPIO14 GPIO14; HSPI_CLK
6 GPIO12 GPIO12; HSPI_MISO
7 GPIO13 GPIO13; HSPI_MOSI; UART0_CTS
8 VCC 3.3V power supply (VDD)
9 GND GND
10 GPIO15 GPIO15; MTDO; HSPICS; UART0_RTS
11 GPIO2 GPIO2; UART1_TXD
12 GPIO0 GPIO0
13 GPIO4 GPIO4
14 GPIO5 GPIO5
15 RXD0 UART0_RXD; GPIO3
16 TXD0 UART0_TXD; GPIO1



مشخصات اصلی ماژول ESP8266 :

  • پشتیبانی از استاندارد 11 b/g/n
  • پردازنده 32 بیتی
  • 10-bit ADC
  • Integrated TCP/IP protocol stack
  • Integrated TR switch, balun, LNA, power amplifier and matching network
  • PLL و رگولاتور داخلی
  • پشتیبانی از آنتن های متنوع
  • Wi-Fi 2.4 GHz, support WPA/WPA2
  • قابل استفاده در مدهای کاری Station و AP نرم افزاری و همچنین در هر دو مد همزمان قابل استفاده می باشد
  • Support Smart Link Function for both Android and iOS devices
  • دارای امکانات SDIO 2.0, (H) SPI, UART, I2C, I2S, IRDA, PWM, GPIO
  • STBC, 1×1 MIMO, 2×1 MIMO
  • A-MPDU & A-MSDU aggregation and 0.4s guard interval
  • Deep sleep power <10uA, Power down leakage current < 5uA
  • Wake up and transmit packets in < 2ms
  • Standby power consumption of < 1.0mW (DTIM3)
  • +20dBm output power in 802.11b mode
  • Operating temperature range -40C ~ 125C



پارت نامبر ESP8266-07
نوع station/softAP/SoftAP+station
پکیج LCC
تعداد پایه 22
شیلد بندی دارد
جریان مصرفی 80mA
ولتاژ کاری 3.6~3.0V
باند فرکانسی (2.4GHz-2.5GHz (2400M-2483.5M
پروتکل ها TCP/IP/USB/UART/802.11/IPv4/UDP/HTTP/FTP
امپدانس آنتن 50Ω
دمای کاری 55°C ~ 125°C-
نوع نصب سطحی
طول (mm) 21.2
عرض (mm) 16
ارتفاع (mm) 3
نوع بسته بندی کیسه آنتی استاتیک
تعداد در بسته 1
کشور سازنده چین
