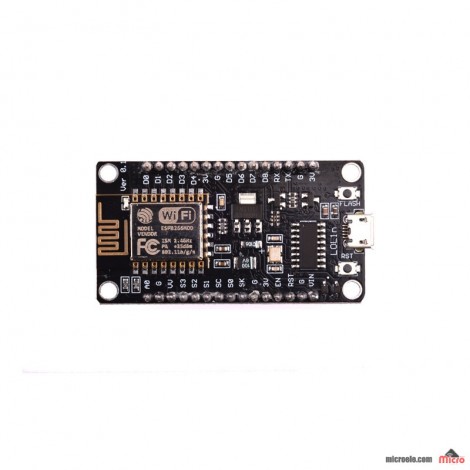

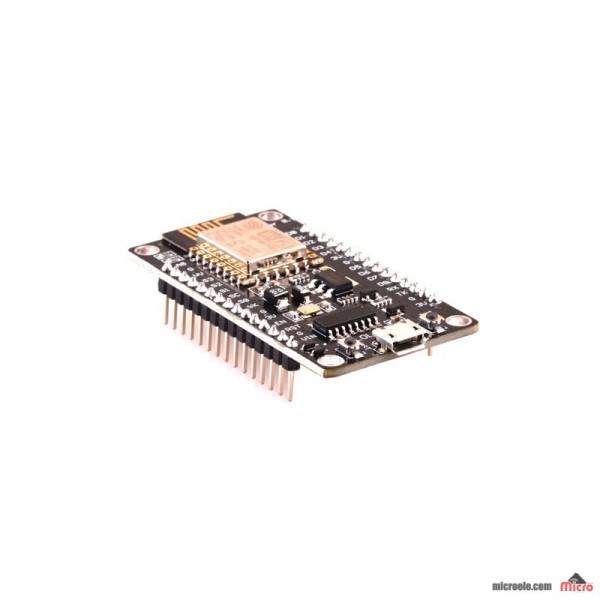

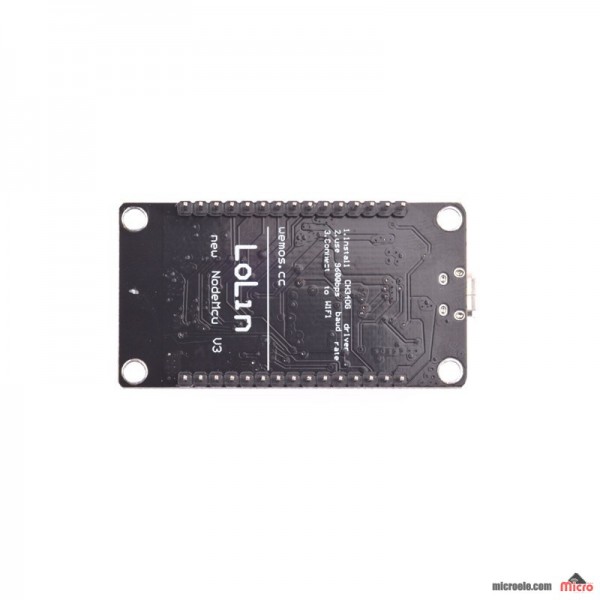

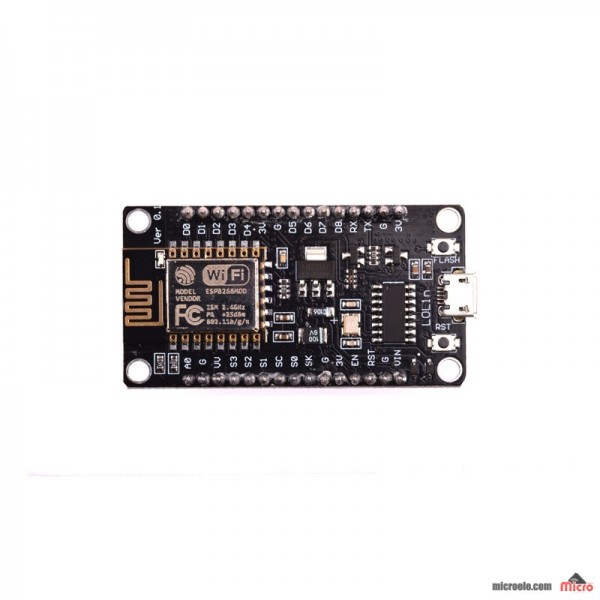

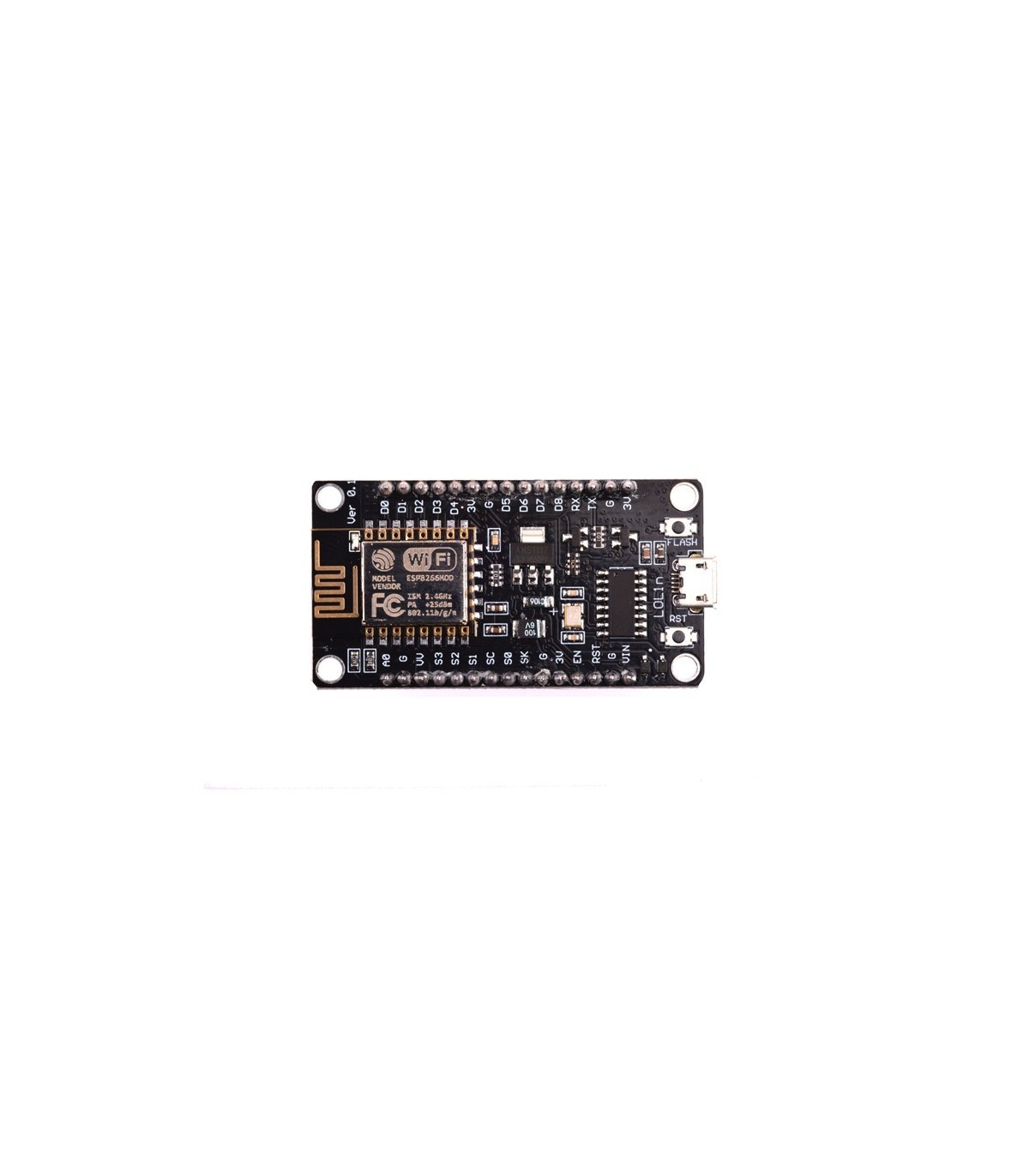

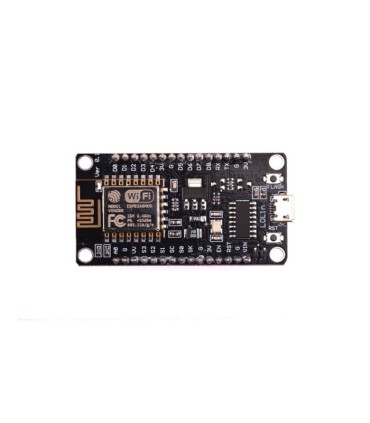

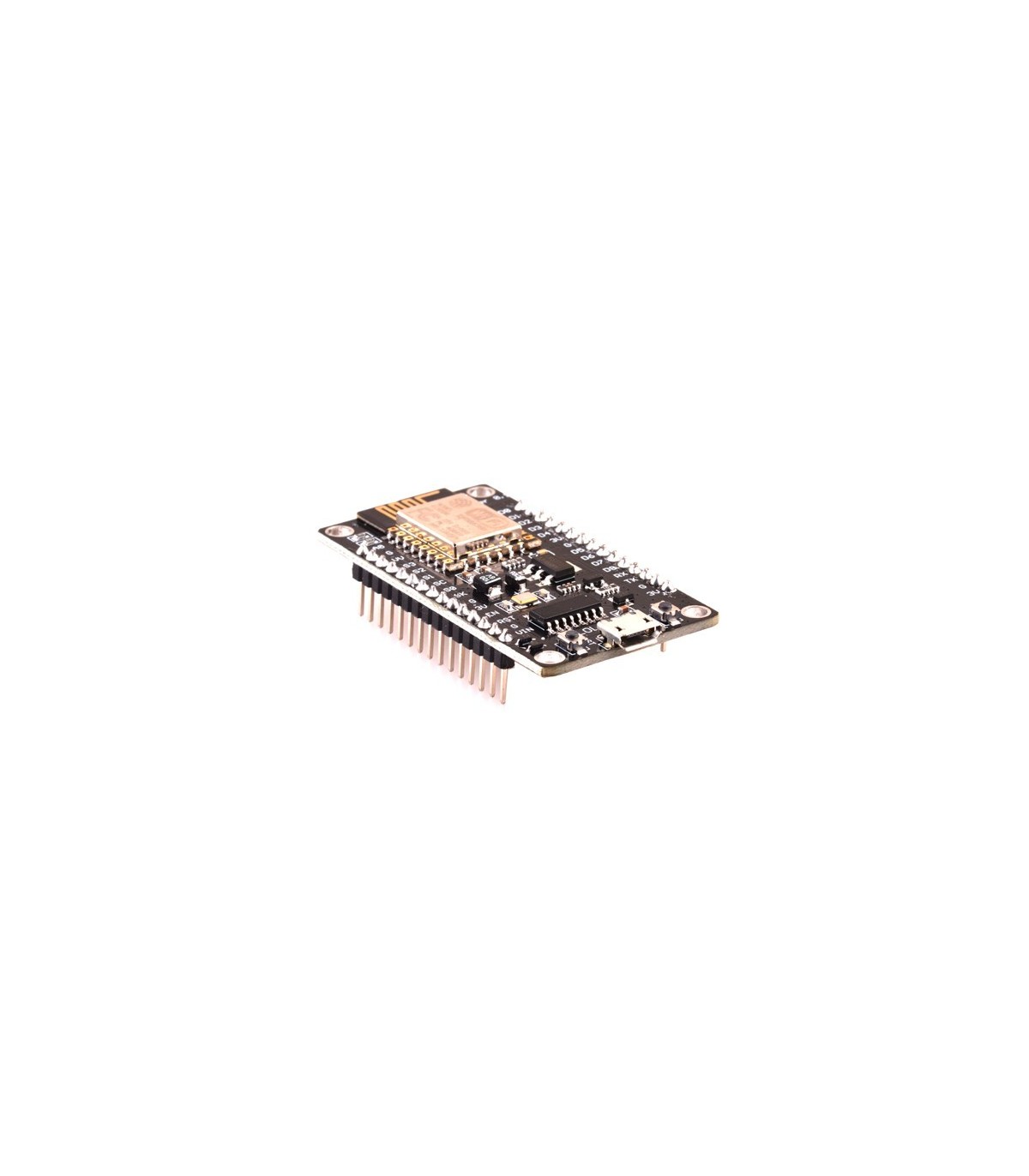

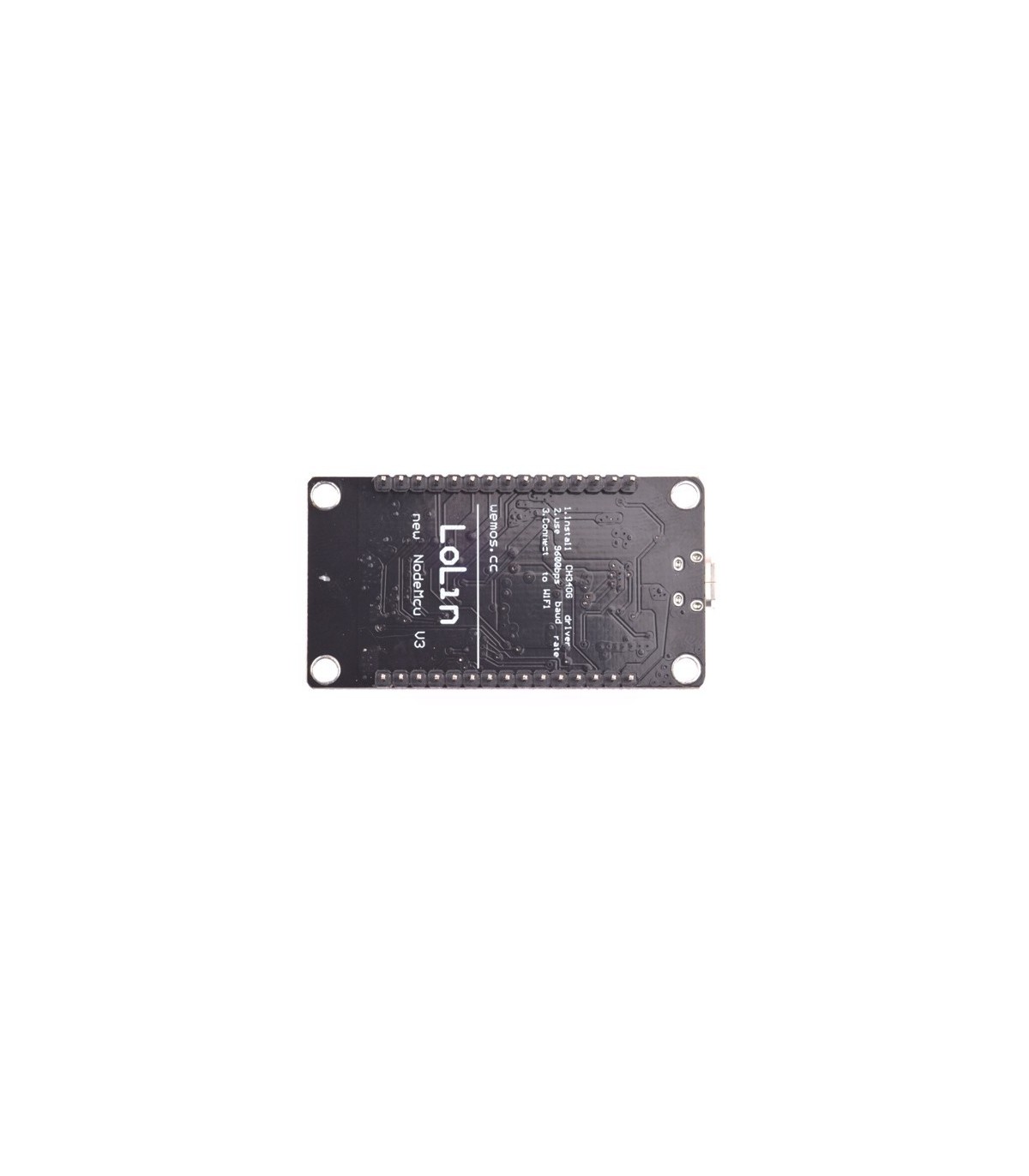

NodeMCU ESP-12F همراه با درایور CH340

ماژول ESP8266-12F  یا همان NodeMCU معروف یکی از ساده ترین و پرکاربردترین ماژول های وای فای میباشد

پورت سریال این ماژول توسط تراشه قدرتمند CH340 برای اتصال به پورت USB طراحی شده که به اطمینان می توان آن را در پروژه های صنعتی یا خانگی استفاده نمود.

پین بندی ماژول

تغذیه این ماژول توسط تراشه معروف AMS1117-3.3 تامین می شود . که می توان با خیال آسوده آن را به پورت USB متصل نمود.

ماژول NODEMCU)ESP8266-USB) بر پایه تراشه منحصر بفردESP8266-12F طراحی گردیده است. این ماژول علاوه بر داشتن تمامی خصوصیات ESP8266  دارای تراشه CH340G برای پروگرام کردن از طریق پورت USB  و همچنین رگولاتور نصب شده روی برد جهت تغذیه از طریق پورت  USB می باشد ، همچنین امکان دسترسی به کلیه پایه های موجود در ماژول از طریق پین هدر های جانبی فراهم گردیده  و نیاز به طراحی و  مونتاژ برد PCB را به کلی از میان بر می دارد.

این ماژول بطور گسترده در کاربردهای اینترنت اشیاء (IoT(Internet of things  استفاده می گردد.

همچنین با مجتمع سازی ابزارهایی نظیر PWM و GPIO و ADC روی یک برد کوچک ، ماژولی مناسب جهت کنترل وسایل با استفاده از وای فای می باشد.

NODEMCU یک زیر ساخت  Open Source داشته و از زبان برنامه نویسی  Lua استفاده می کند.

برای پایداری بهتر اتصال درگاه USB حتما از کابل های باکیفیت میکرو یو اس بی استفاده کنید . استفاده از کابل های نامناسب باعث آسیب رساندن به ماژول و ایجاد ارتباط ناپایدار می شود.

جهت اطلاعات بیشتر و استفاده بهینه از ماژول می توانید از سایت شرکت سازنده استفاده کنید

NodeMcu.com

همچنین برای دریافت درایور CH340 به آدرس زیر مراجعه نمایید
