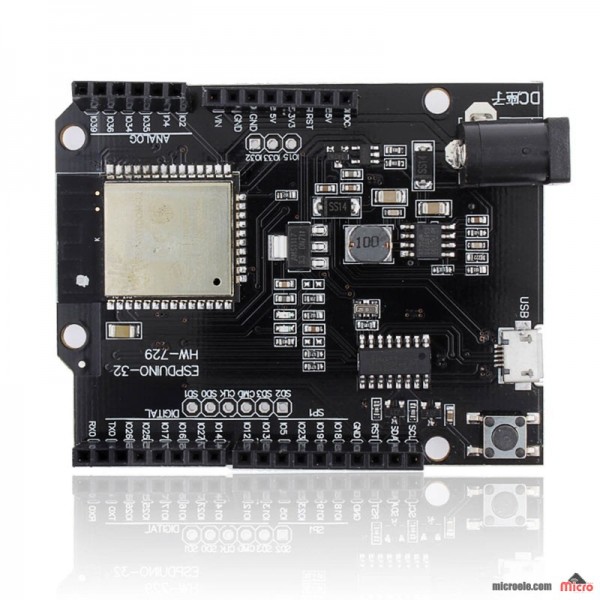

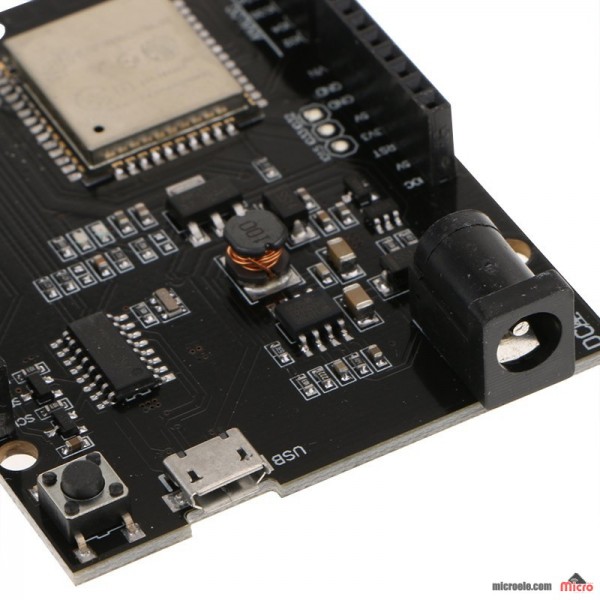

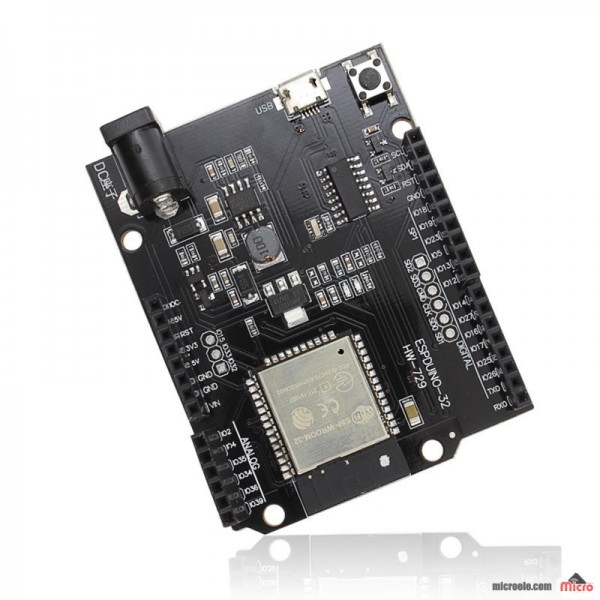

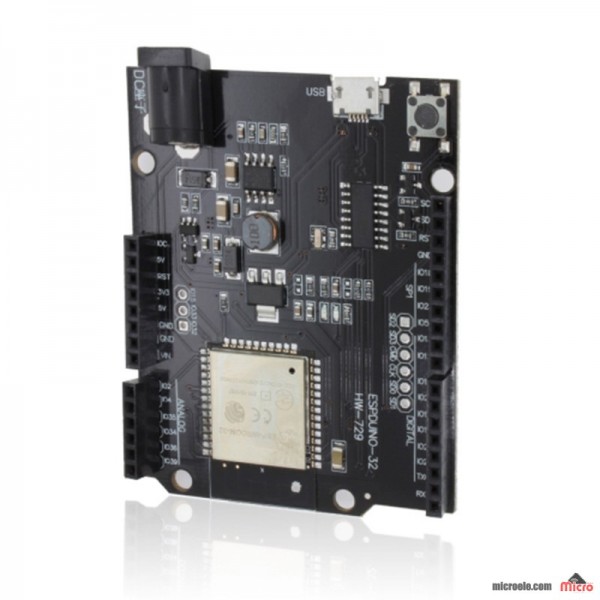

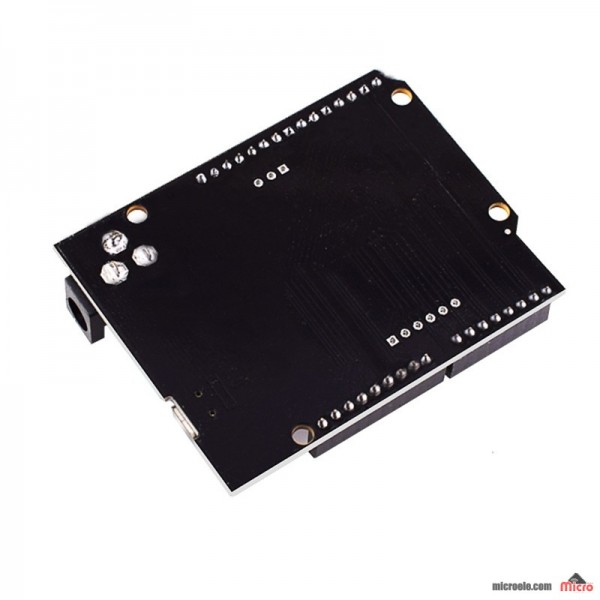

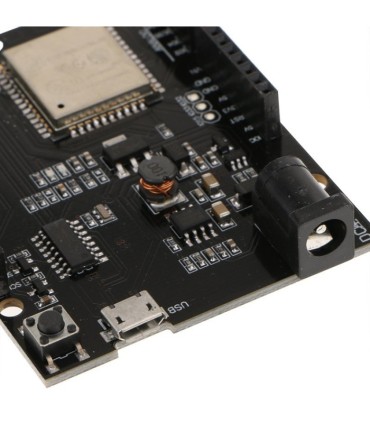

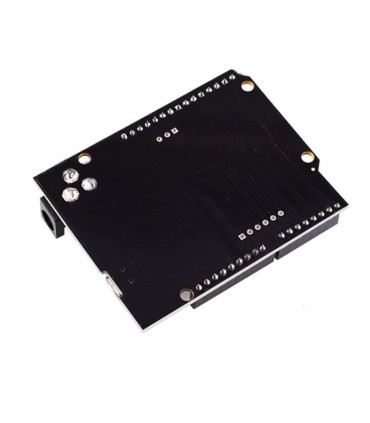

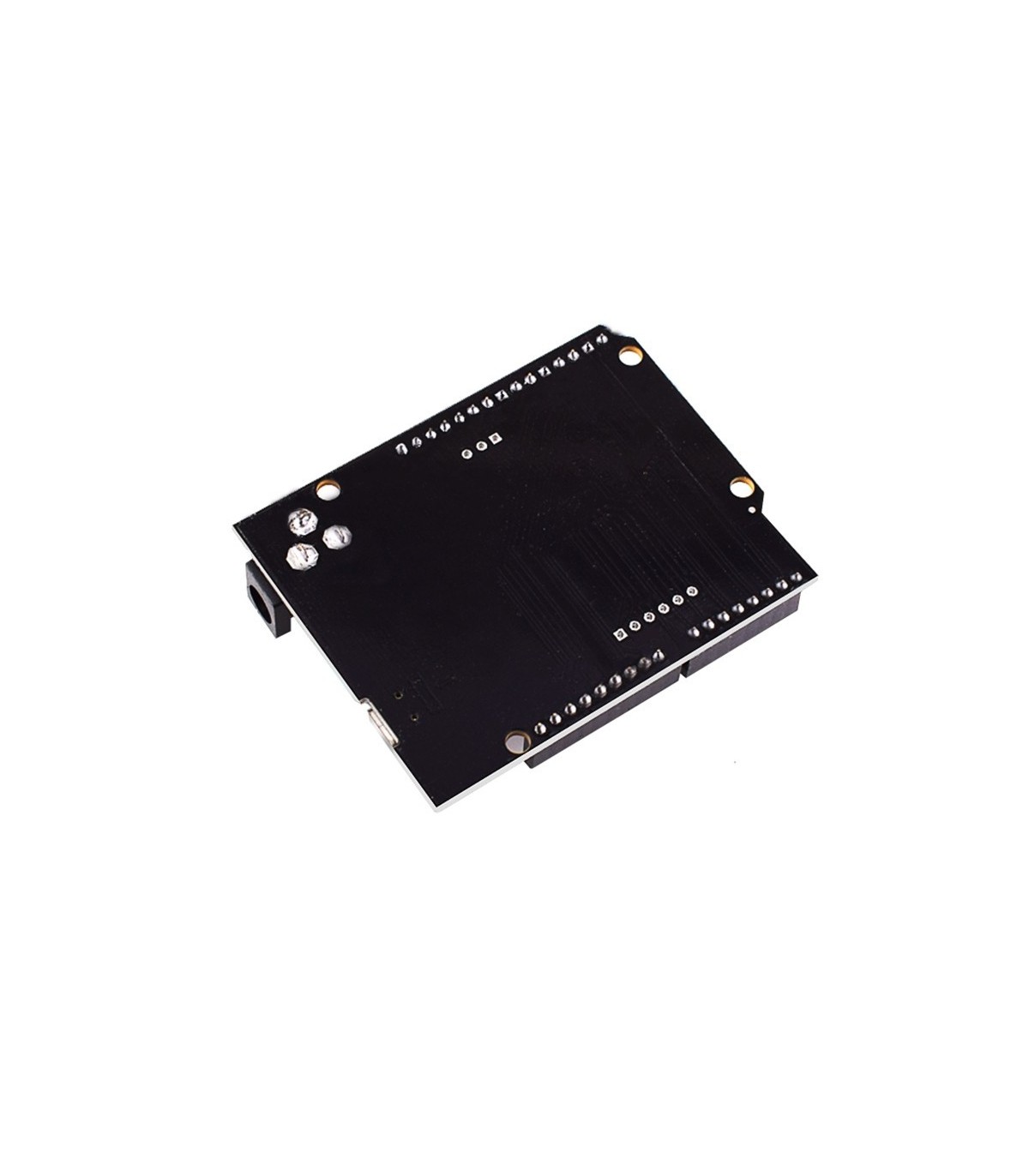

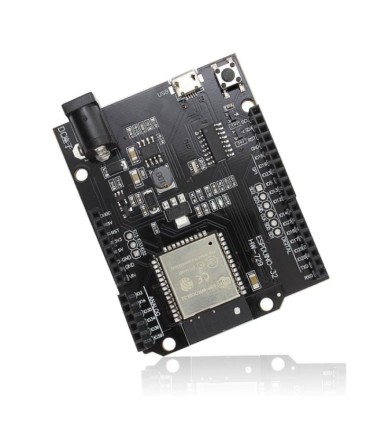

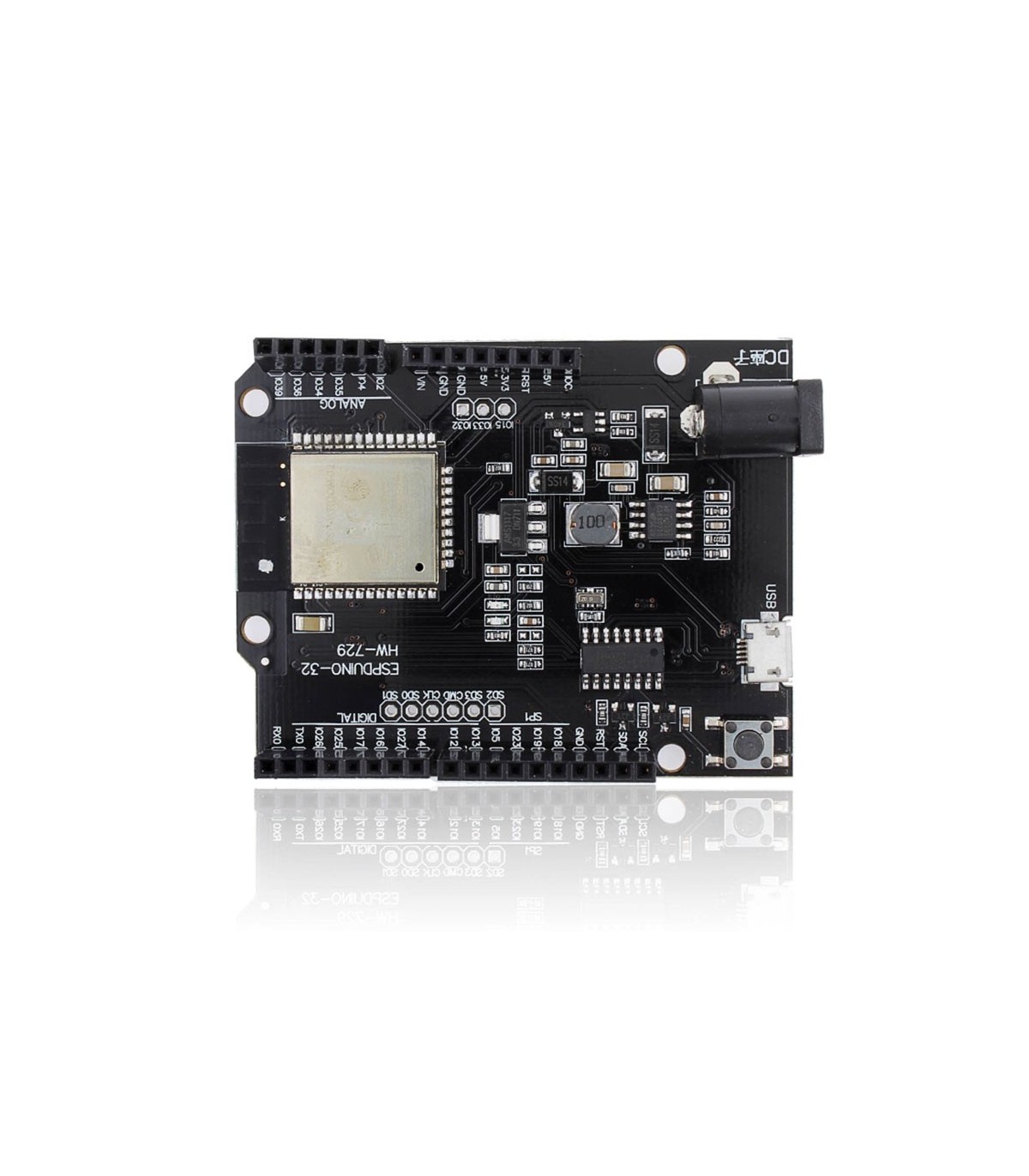

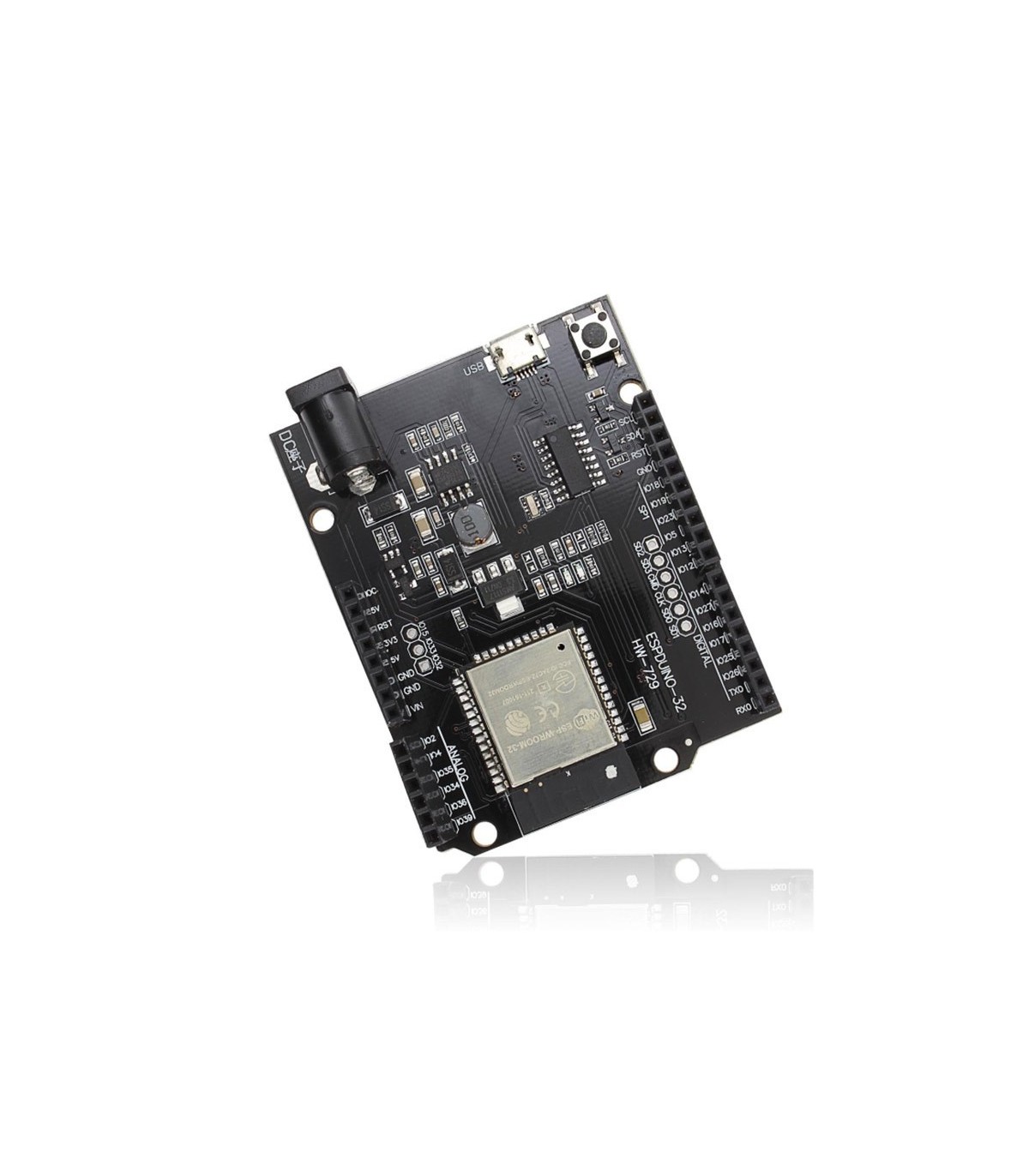

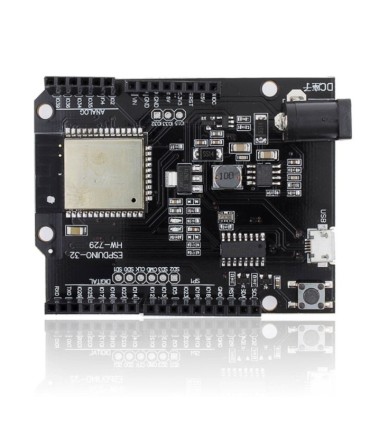

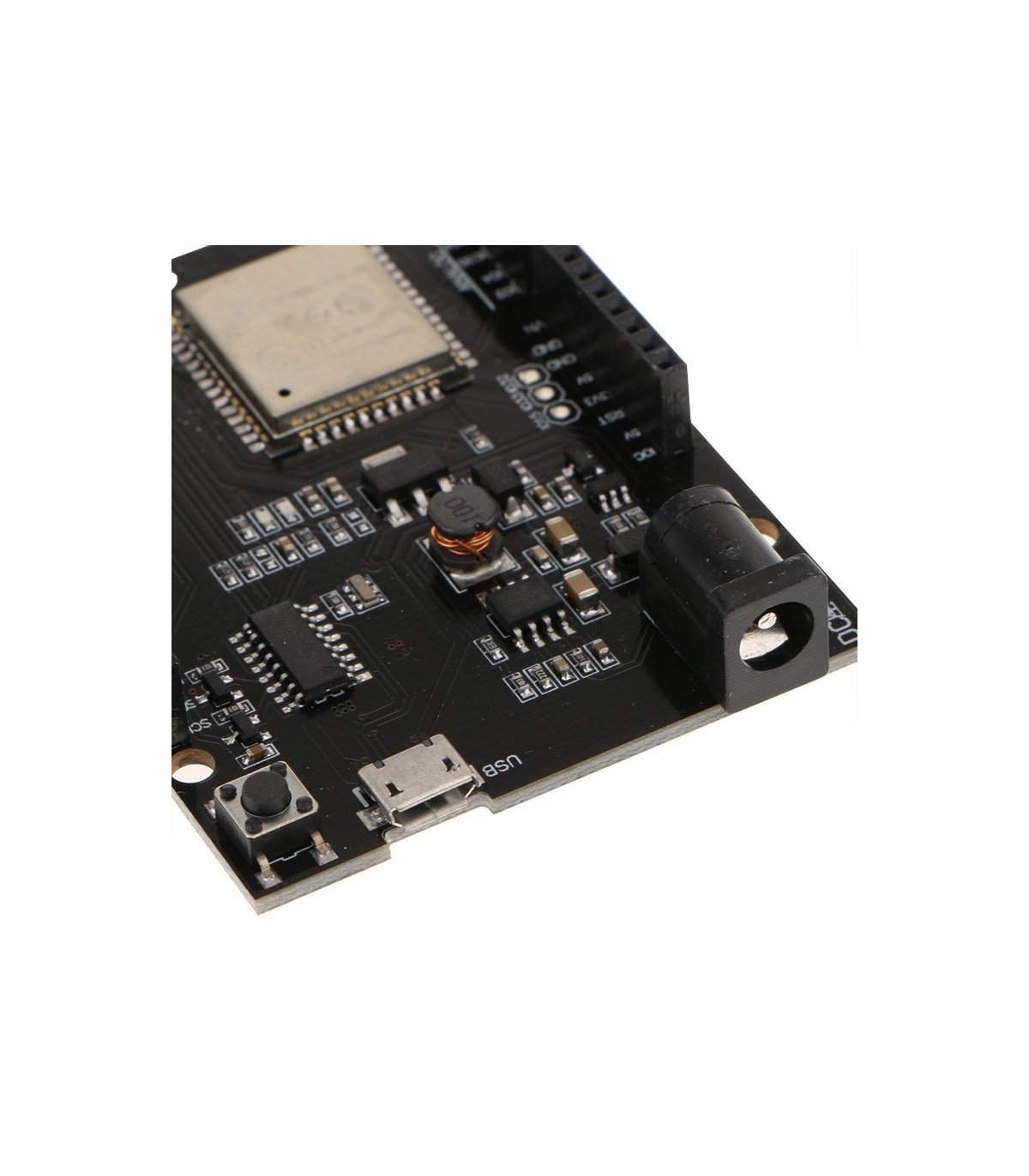

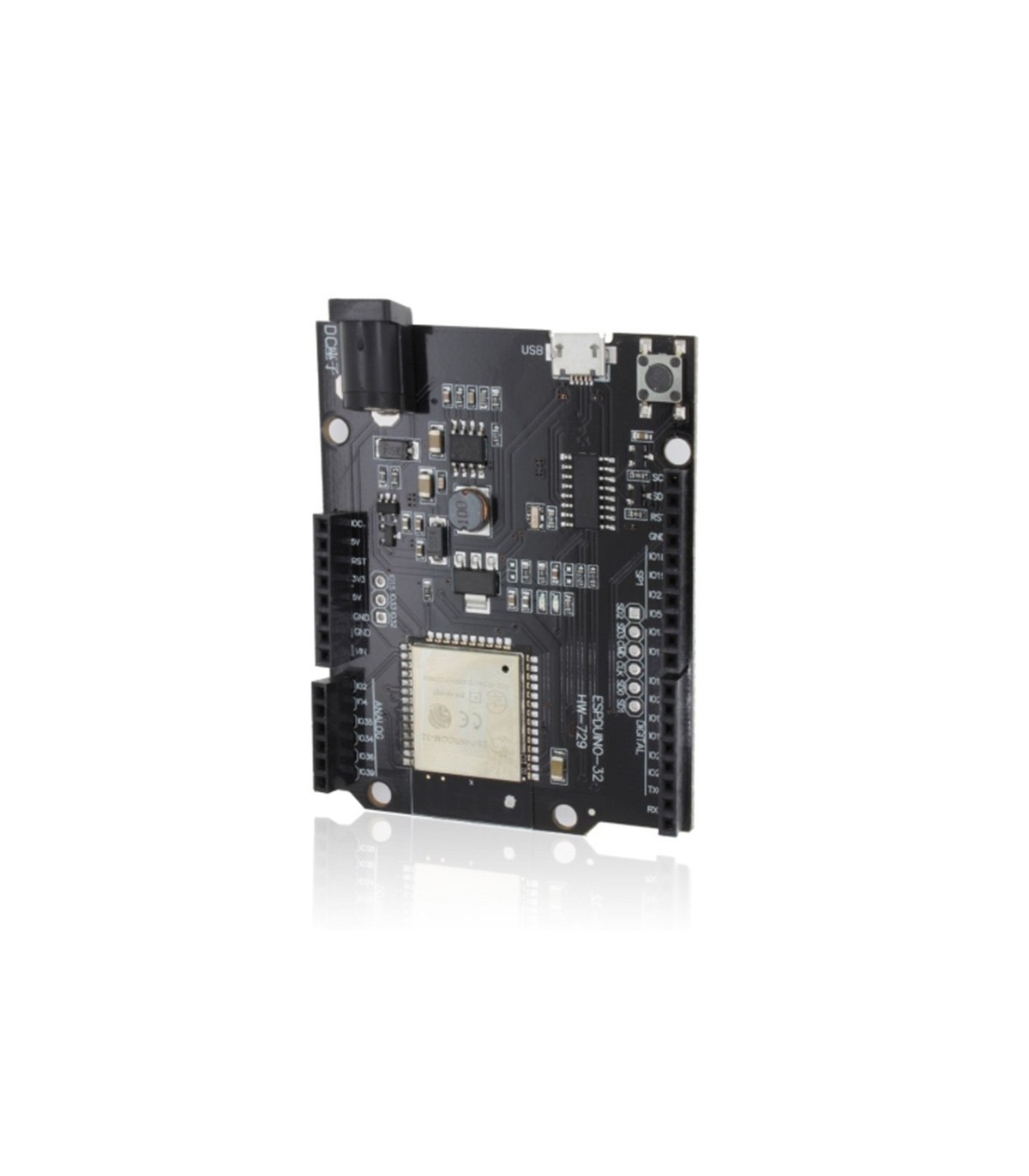

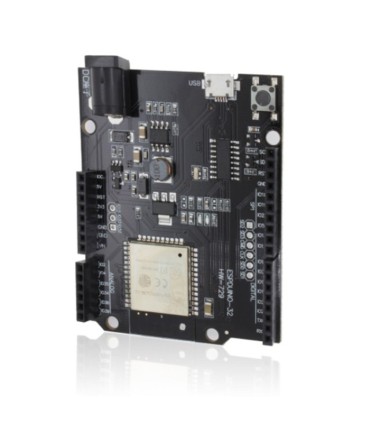

برد توسعه ESP DUINO-32

ESPDUINO-32 برد توسعه وای فای و بلوتوث است که از چیپست ESP-WROOM-32 که دارای  پردازنده Xtensa dual-core 32-bit LX6 up to 240MHz است، استفاده می­کند. این برد دارای کانکتور USB میکرو می باشد که از چیپست USB به سریال CH340C برای ارتباط پورت USB با ESP-WROOM-32 استفاده شده است.

ولتاژ ورودی این برد بین 12-5 ولت است که کانکتور استاندارد آداپتور بر روی برد فراهم شده است. در پین های خروجی دو ولتاژ 5 ولت و 3.3 ولت برای استفاده در نظر گرفته شده است. جریان مصرفی این مدار به طورمتوسط 80 میلی آمپر است. قابلیت سازگاری با آردینو را دارد. از استاندارد­های 802.11 b/g/n Wifi و Bluetooth 4.2 LE پشتیبانی می کند. محدوده فرکانس کاری وای فای این برد  GHz 2.5~2.4 است.

همچنین یک کلید فشاری که به پایه ­ی فعال ساز ESP-WROOM-32 متصل است، روی برد تعبیه شده است. این برد امکاناتی از قبیل SPI/I2C/digital I/O  و همچنین یک ورودی آنالوگ تا حداکثر 3.2V را بر روی پایه­ های خروجی خود دارد. این برد قابلیت برنامه ریزی توسط آردینو با نرم افزار IDE را دارد.

ویژگی های کلی:

آنتن:

• on board

حافظه فلش:

• 4MByte

نوع بلوتوث:

• Bluetooth 4.2 BR/EDR and BLE

پروتکل های وای فای:

• 802.11b/g/n WiFi

پروتکل های رمزنگاری:

• WEP / TKIP / AES
