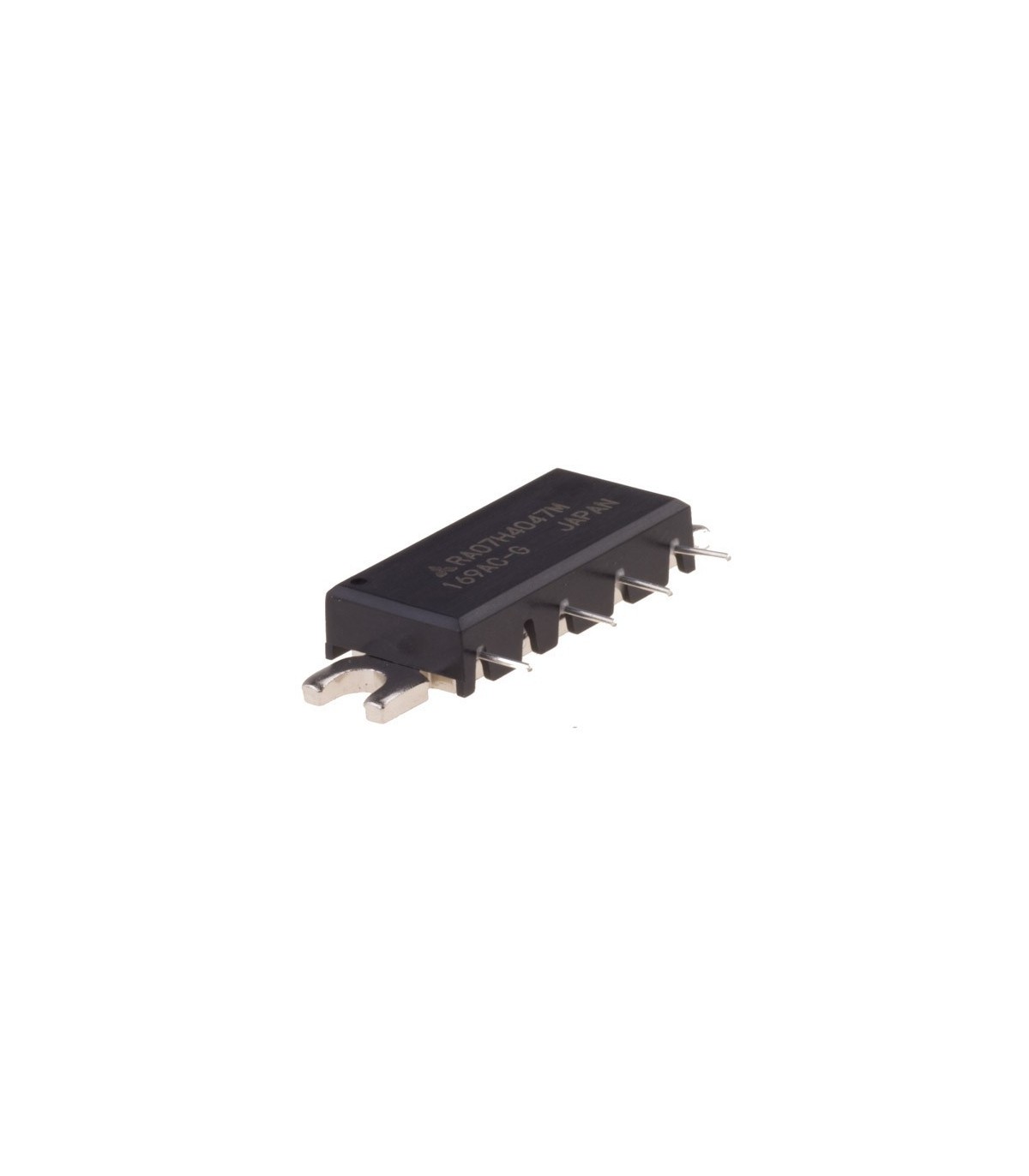

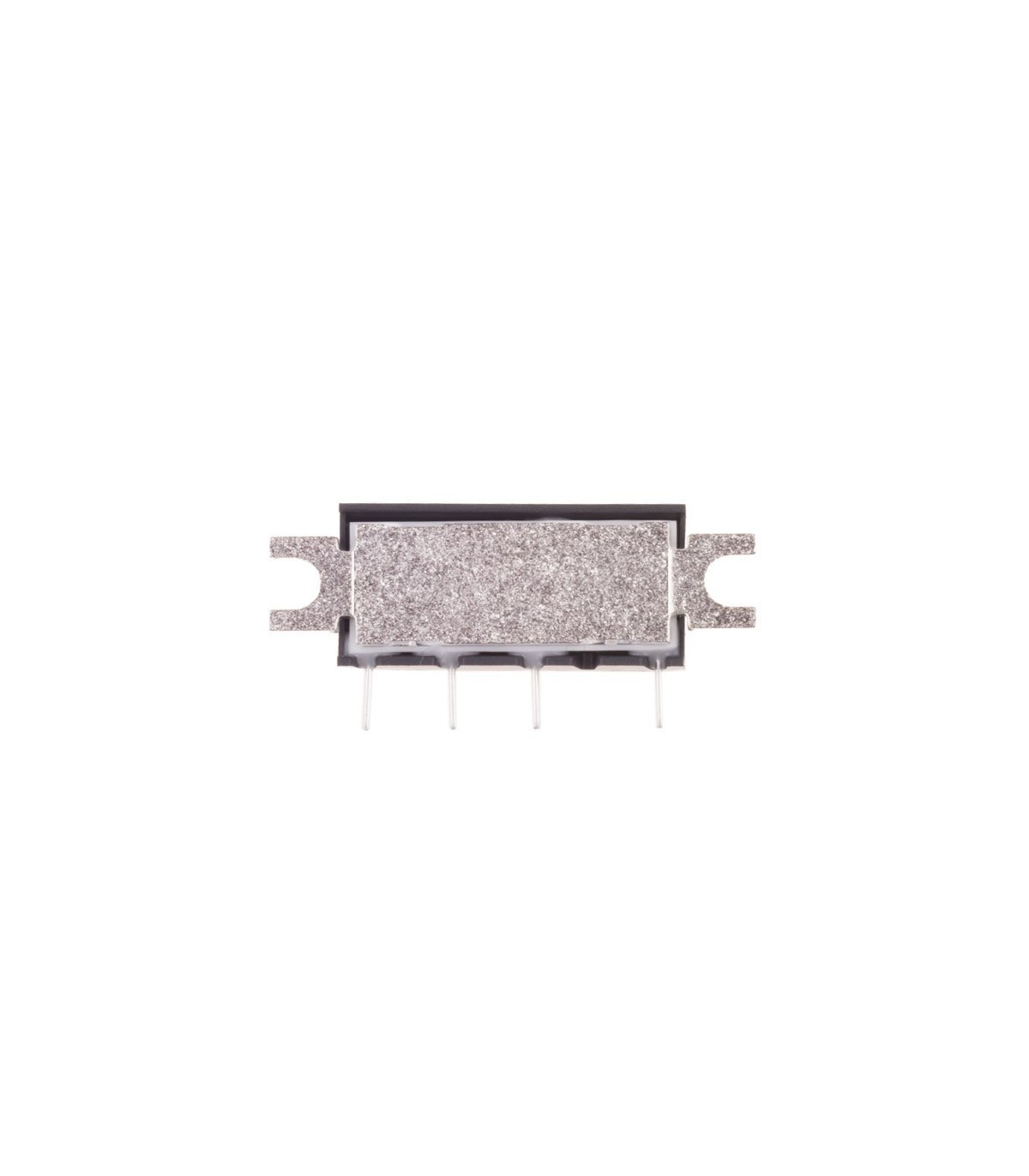

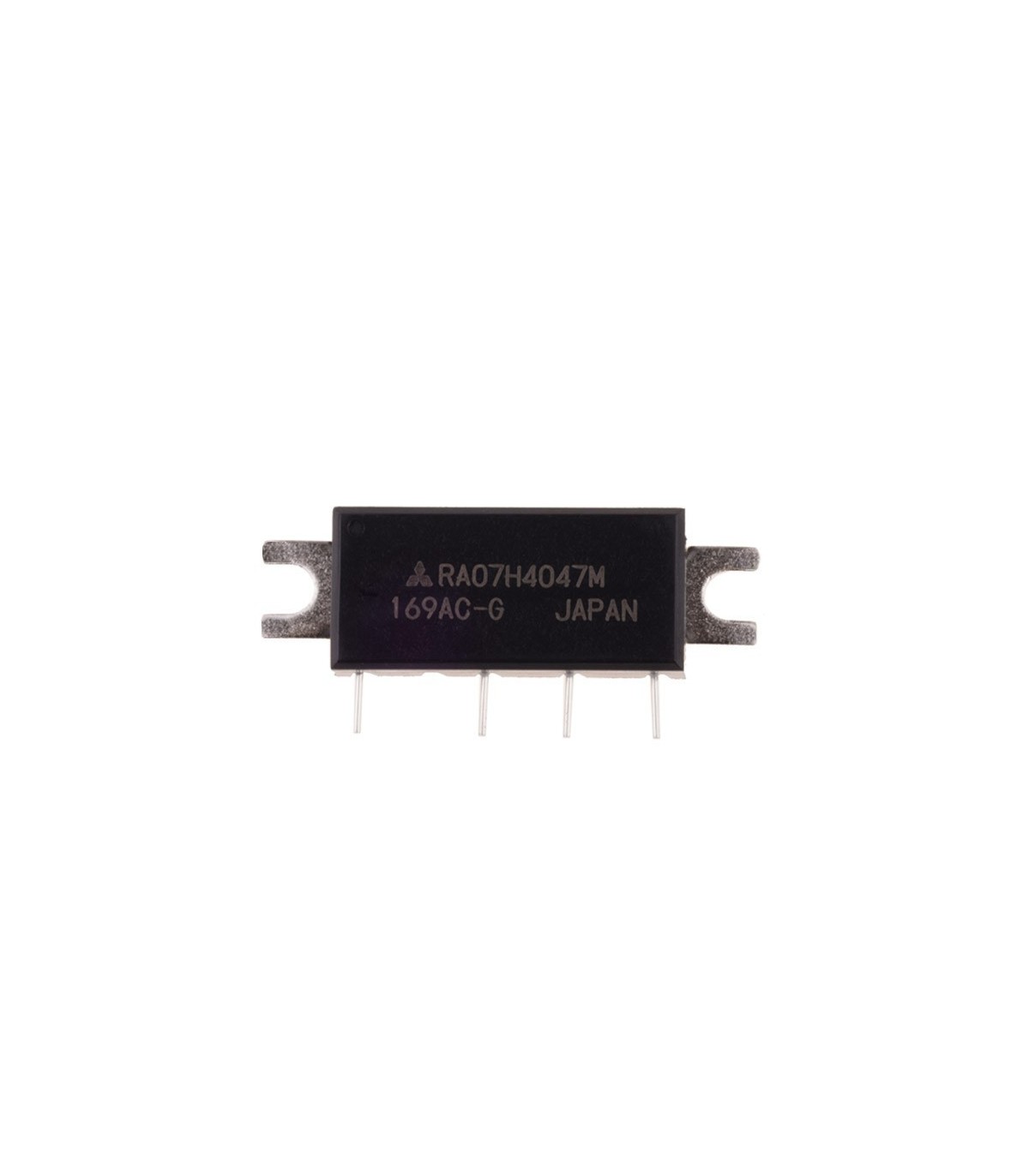

ماژول تقویت کننده RA07H4047M

برای نصب و راه اندازی و نحوه استفاده از این محصول، به وبلاگ مایکروالکام مراجعه فرمایید.

RA074H4047M یک ماژول تقویت کننده باند 433 مگاهرتز  با خروجی 7 وات است.  مخصوص تقویت ماژول های FSK با فرکانس  400 تا 470 مگاهرتز

محصول شرکت MITSUBISHI

دارای توان خروجی 7 وات

ولتاژ کار 12 ولت DC و 3.5 ولت برای کنترل توان خروجی

The  RA07H4047M  is a 7-watt RF MOSFET Amplifier  module  for 12.5 –volt  portable  radios that operate  in the 400- to 470 MHZ  range .The M series has a plastic  cover  , & a stepped  rear mounting flange.
These modules are suitable for both non linear FM & linear SSB type modes by adjusting the bias voltage .
Mode size :30mm L*10.0mm W * 5.4mm H.

Enhancement-Mode MOSFET Transistors
(IDD≅0 @ VDD=12.5V, VGG=0V)
• Pout>7W @ VDD=12.5V, VGG=3.5V, Pin=20mW
• ηT>40% @ Pout=7W (VGG control), VDD=12.5V, Pin=20mW
• Broadband Frequency Range: 400-470MHz
• Low-Power Control Current IGG=1mA (typ) at VGG=3.5V
• Module Size: 30 x 10 x 5.4 mm
• Linear operation is possible by setting the quiescent drain
current with the gate voltage and controlling the output power
with the input power

OUTLINE  DRAWING (mm)
