HC-08 ماژول بلوتوث با پروتکل ارتباطی UART نسل جدیدی از بلوتوث با مشخصات V4.0 BLE Blutooth بر مبنای ماژول­های ارسال داده است. فرکانس کاری این ماژول 2.4GHz بوده و نوع مدولاسیون استفاده شده در این ماژول GFSK است. این ماژول از پروتکل usb نیز پشتیبانی می­کند.

بیشترین توان انتقالی این ماژول4dB   و همچنین حساسیت دریافت آن -93dB است. این ماژول از چیپست CC2540 استفاده می­کند که دارای فضای 256 کیلو بایتی فلش برای ذخیره سازی پیکره بندی است. همچنین برای تنظیمات این ماژول از دستورات  AT command استفاده می­شود. همچنین قابلیت تغییر serial baud rate، تغییر نام و بقیه پارامتر­ها نیز ممکن می­باشد.

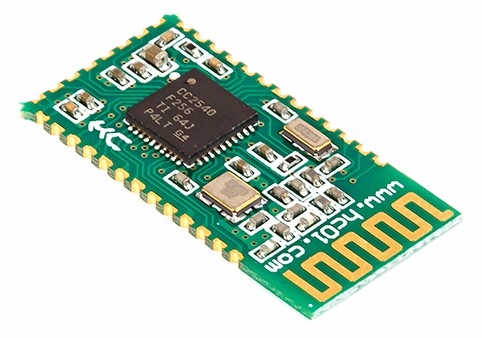

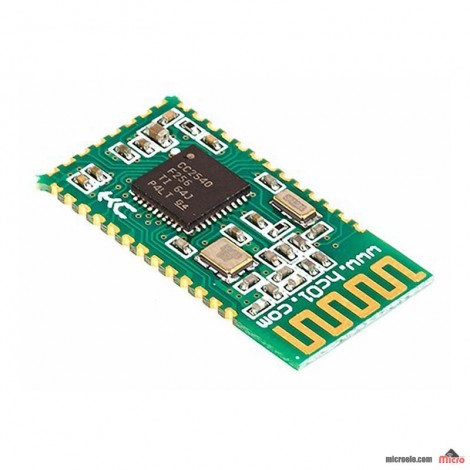

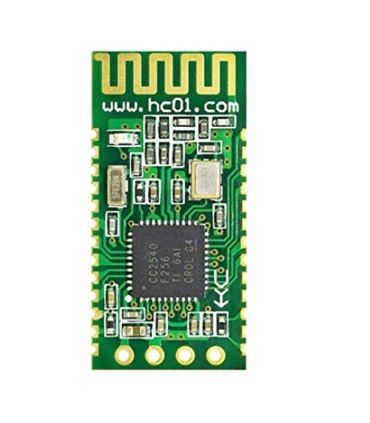

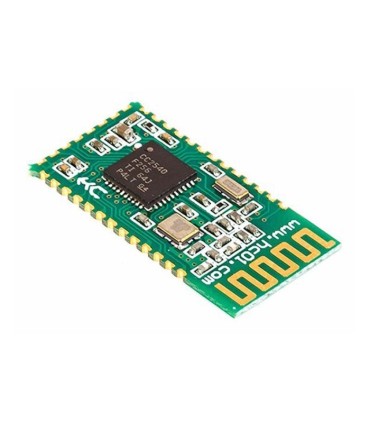

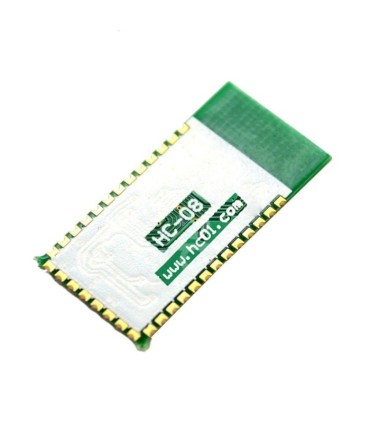

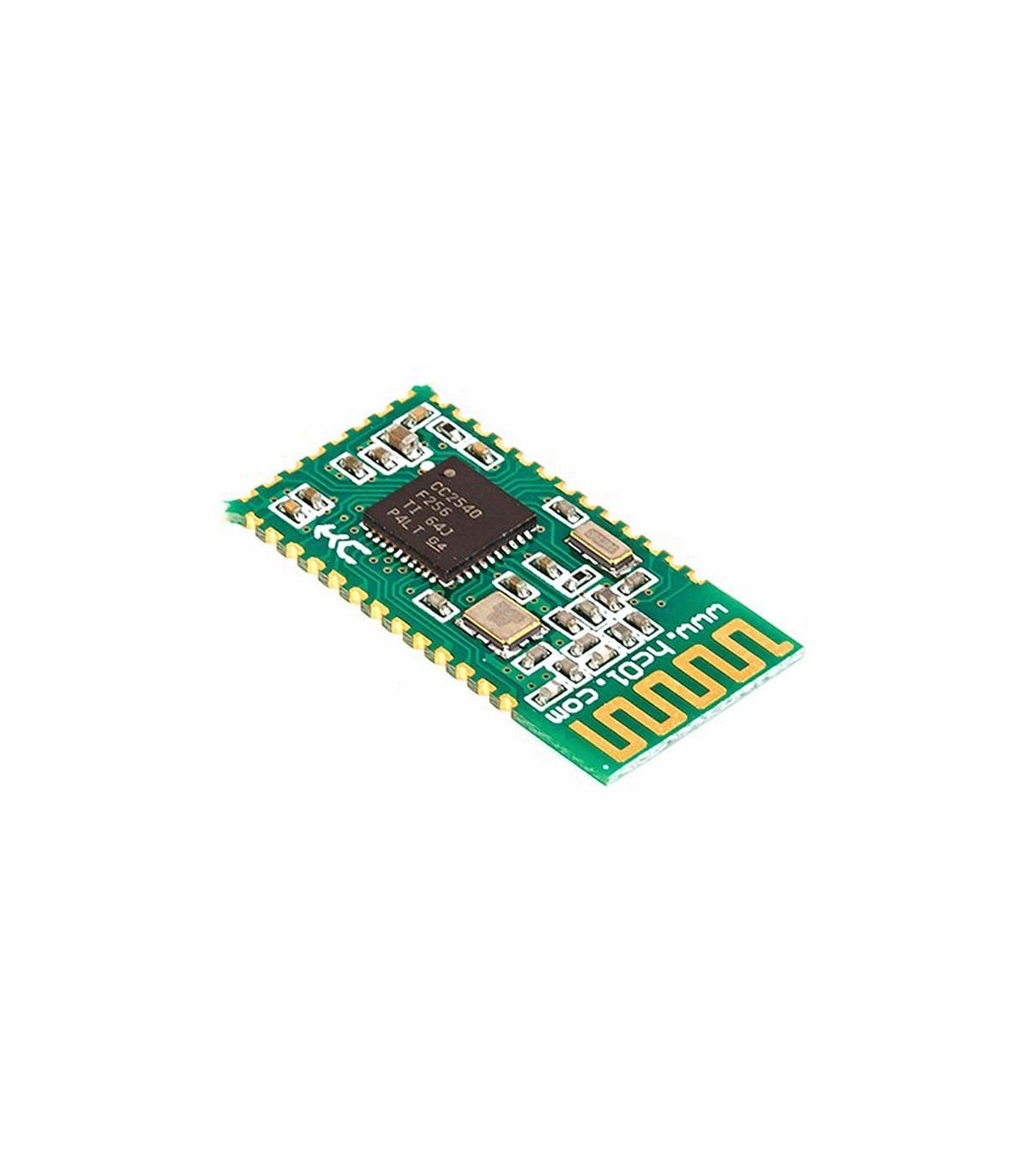

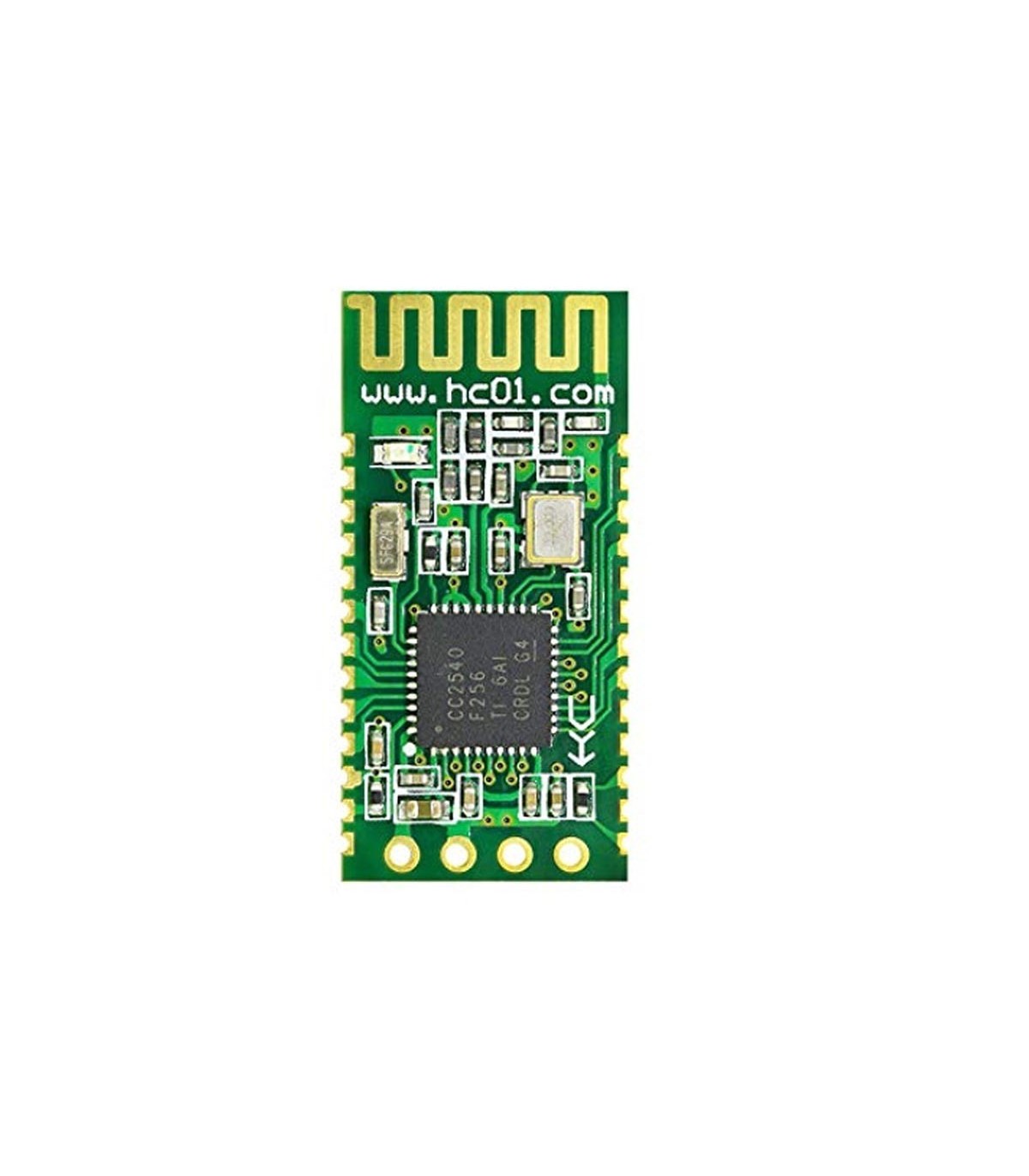

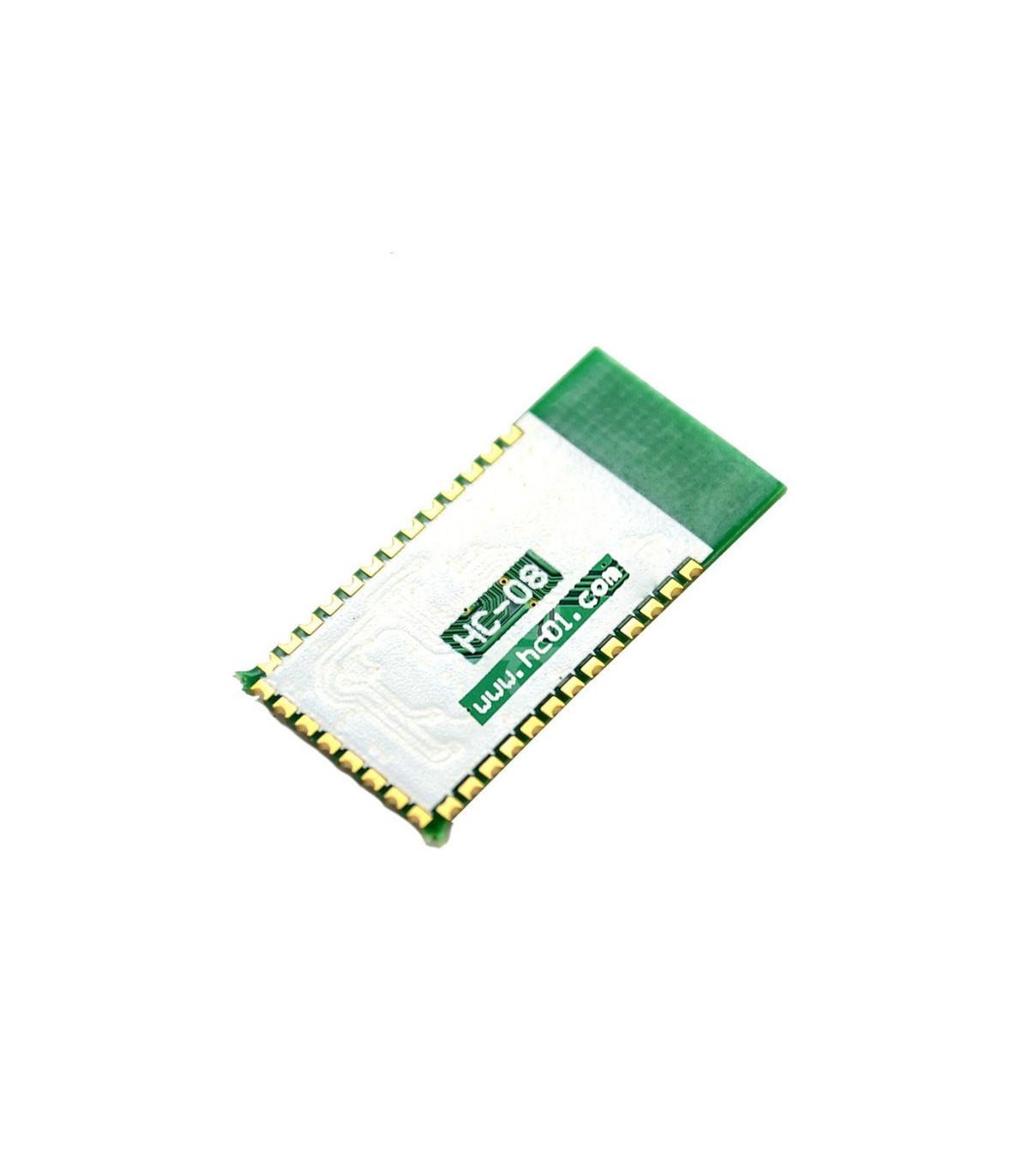

 ماژول بلوتوث HC-08

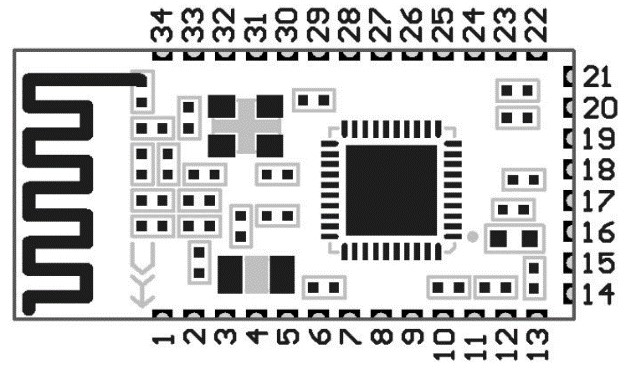

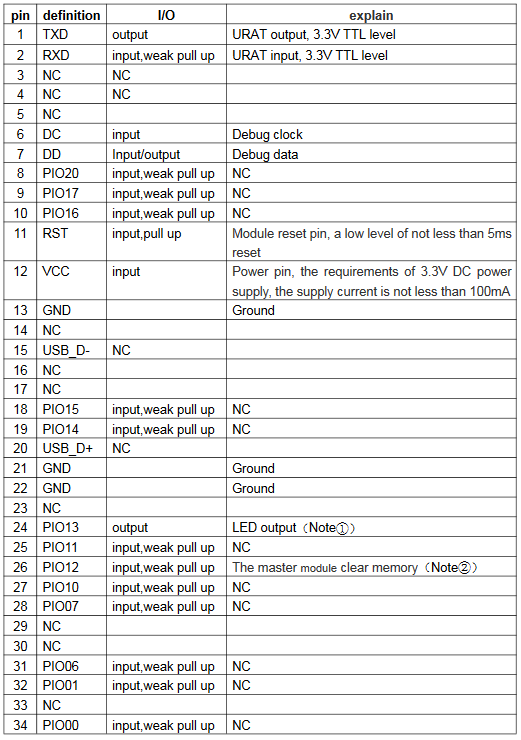

کاربرد پایه­ های این ماژول در جدول زیر بیان شده است:





مشخصات ولتاژ و جریان مصرفی این ماژول DC2.0V~3.6V و حداکثر 21mA است که در مد­های کاری انتخاب شده متفاوت است.

پارت نامبر CC2540
نوع 4.0 BLE
پکیج SMD PCB Module
تعداد پایه 34
شیلد بندی ندارد
حساسیت ورودی -93dBm
جریان مصرفی 21mAh
ولتاژ کاری 2.0-3.6VDC
فرکانس حامل 2.4Ghz
توان 4dBm
بلوتوث 4.0
باند فرکانسی 2.4Ghz
پروتکل ها UART-AT Command

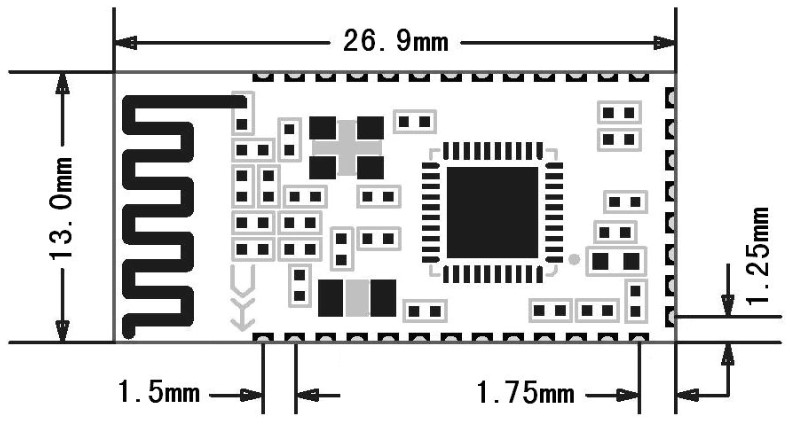

طول (mm) 27
عرض (mm) 13
ارتفاع (mm) 2

مجموع امتیاز ها:
0 1 2 3 4
0/5
براساس 0 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (0)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)

دیتاشیت - ماژول بلوتوث HC-08     حجم فایل :(669.01k)


دیتاشیت - چیپست cc2540    حجم فایل :(676.4k)
