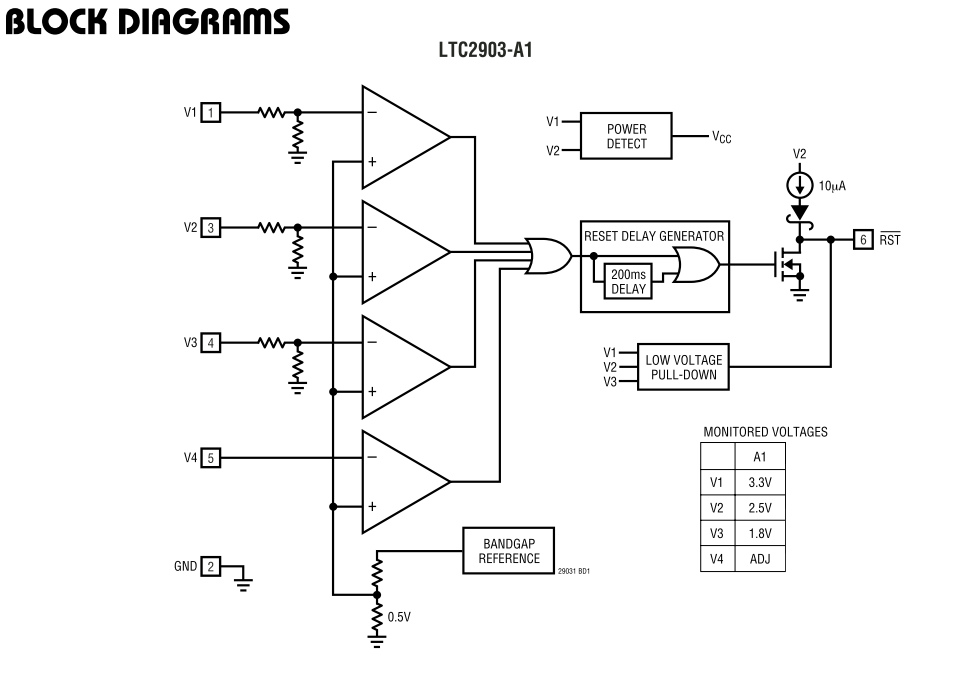

آی سی LTC2903CS6-A1 توانایی مانیتورینگ چهار ولتاژ تغذیه متفاوت را دارد. این آی سی دارای 4 پایه ورودی ولتاژ است. خروجی این آی سی یک پایه ریست می باشد و تا زمانی که چهار ورودی ولتاژ تغذیه آن به مدت 200ms با مقدار پیشفرض  (با توجه به پارت نامبر آی سی) برابر نشود، دارای حالت LOW می باشد. در واقع این آیسی در صورت افت ولتاژ یکی از تغذیه­ های ورودی، خروجی را LOW می­کند و در صورت نرمال بودن ولتاژ­ها، خروجی در حالت HIGH می­ ماند. ولتاژ ورودی پایه­ های V1،V2،V3 به ترتیب 3.3v، 2.5v، 1.8v و پایه V4 قابل تنظیم در ولتاژ مورد نظر است.

 آستانه­ های ولتاژ این آی سی با دقتی در حدود 1.5%± نسبت به دما، ثابت می­ مانند. از ویژگی­ های این آی سی می­توان به درین باز بودن پایه خروجی (RST) و دارا بودن pull-up  ضعیف داخلی اشاره کرد. ولتاژ مورد نیاز این آیسی (VCC) از پایه­ های ورودی V1 یا V2 به اینصورت که هر کدام دارای ولتاژ بیشتری بود تامین می­ شود.

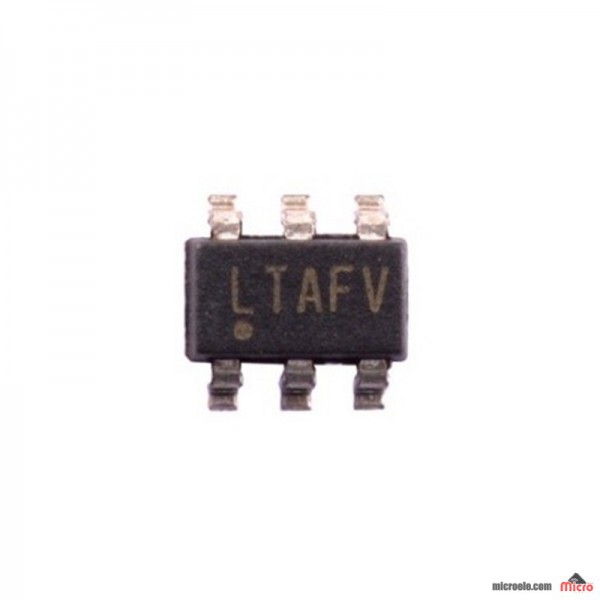

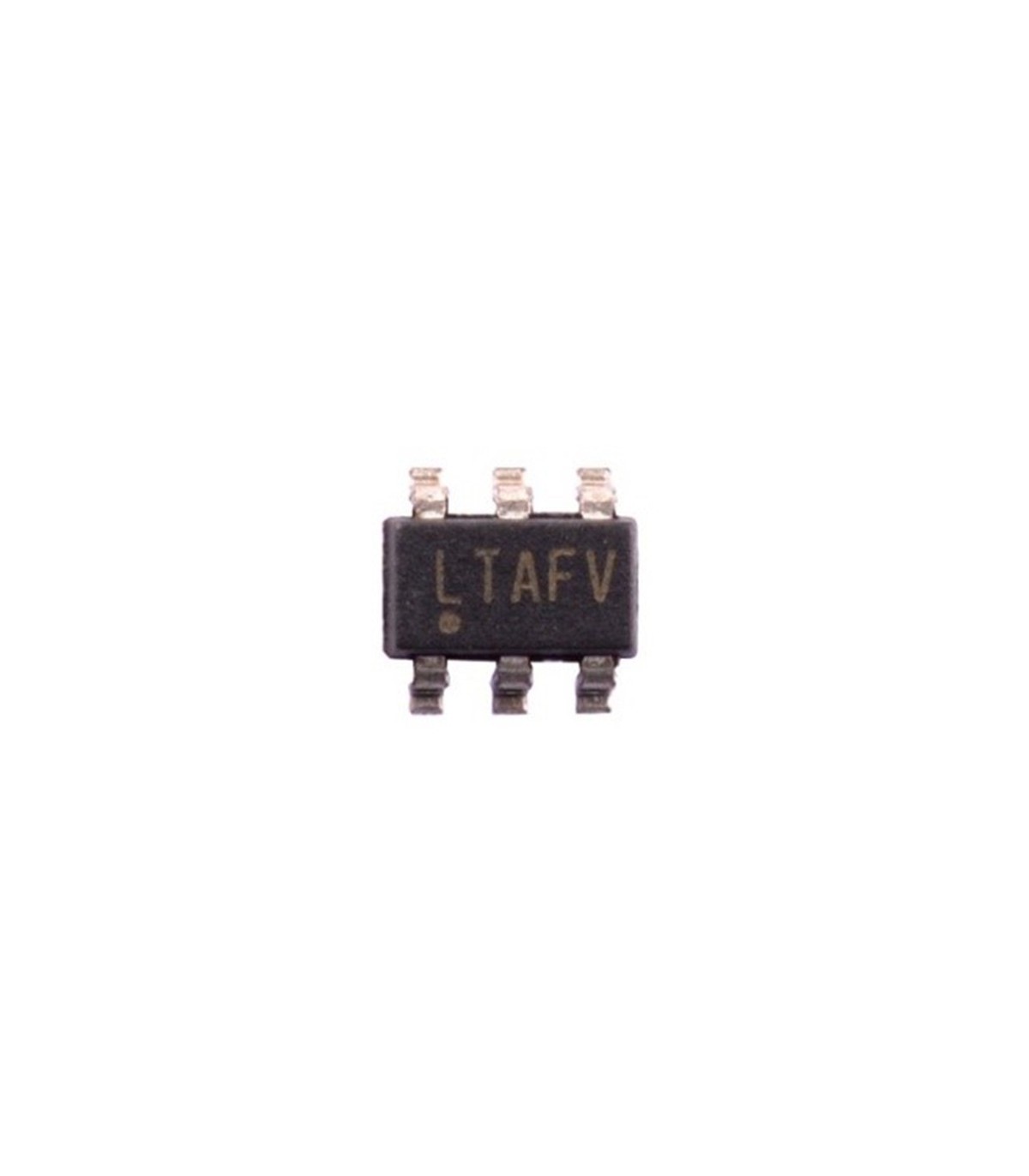

پارت نامبر LTC2903CS6-A1
پکیج SOT-23
تعداد پایه 6
جریان مصرفی 20µA
Threshold Voltage 1.593V, 2.213V, 2.921V, Adj
دمای کاری 0°C ~ 70°C
نوع نصب سطحی
خروجی Open Drain or Open Collector
Reset Active Low
Reset Timeout 140ms Minimum
نوع بسته بندی حلقه
استانداردهای زیست محیطی RoHS
کشور سازنده چین
