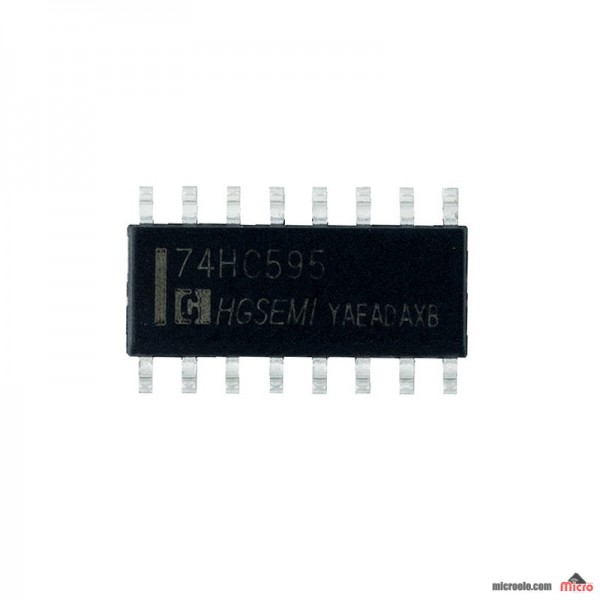

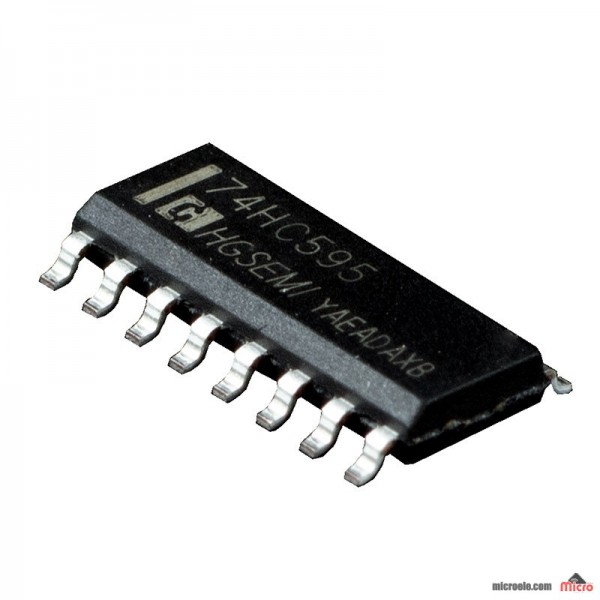

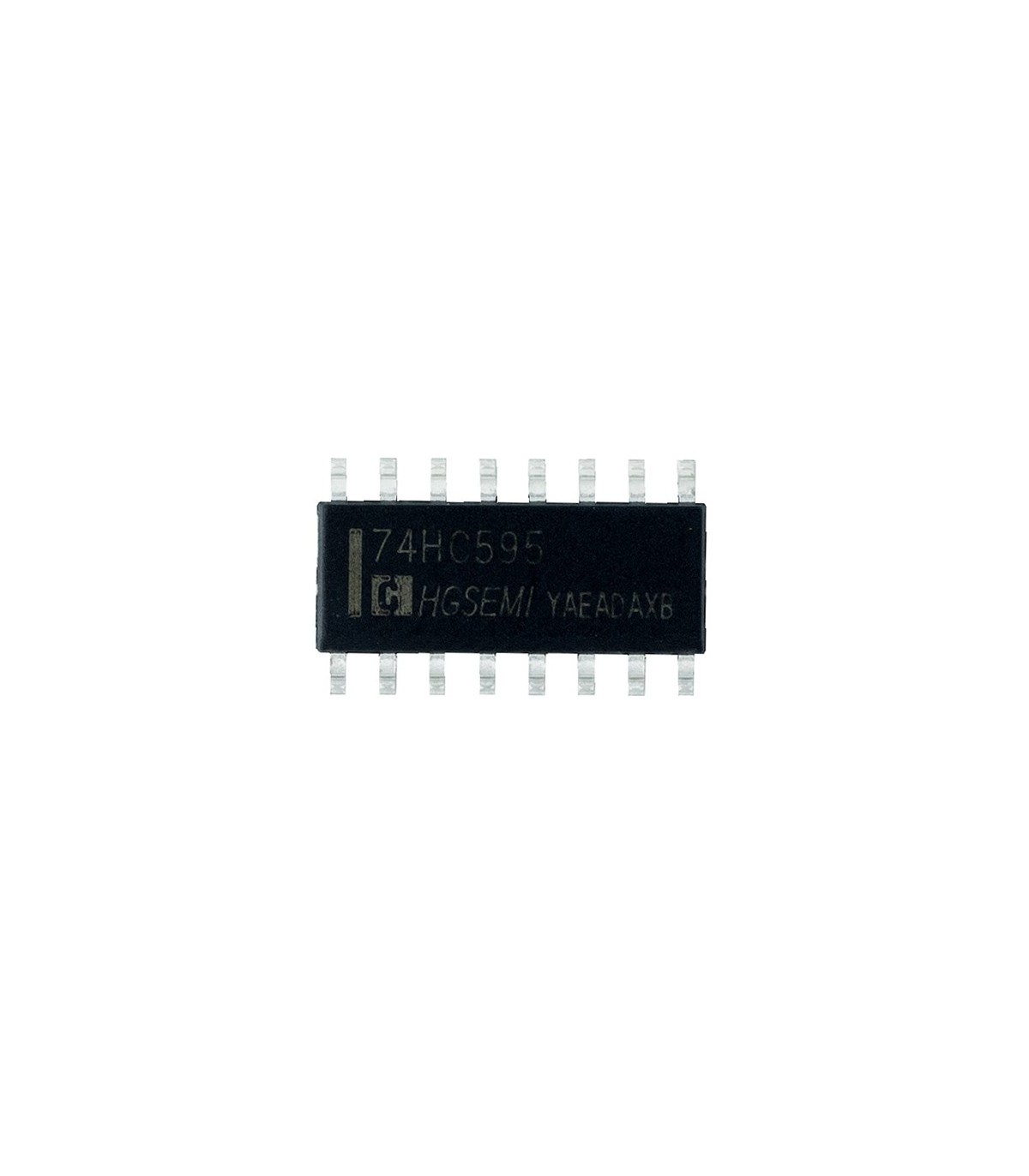

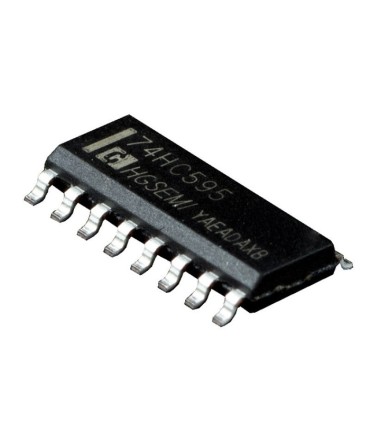

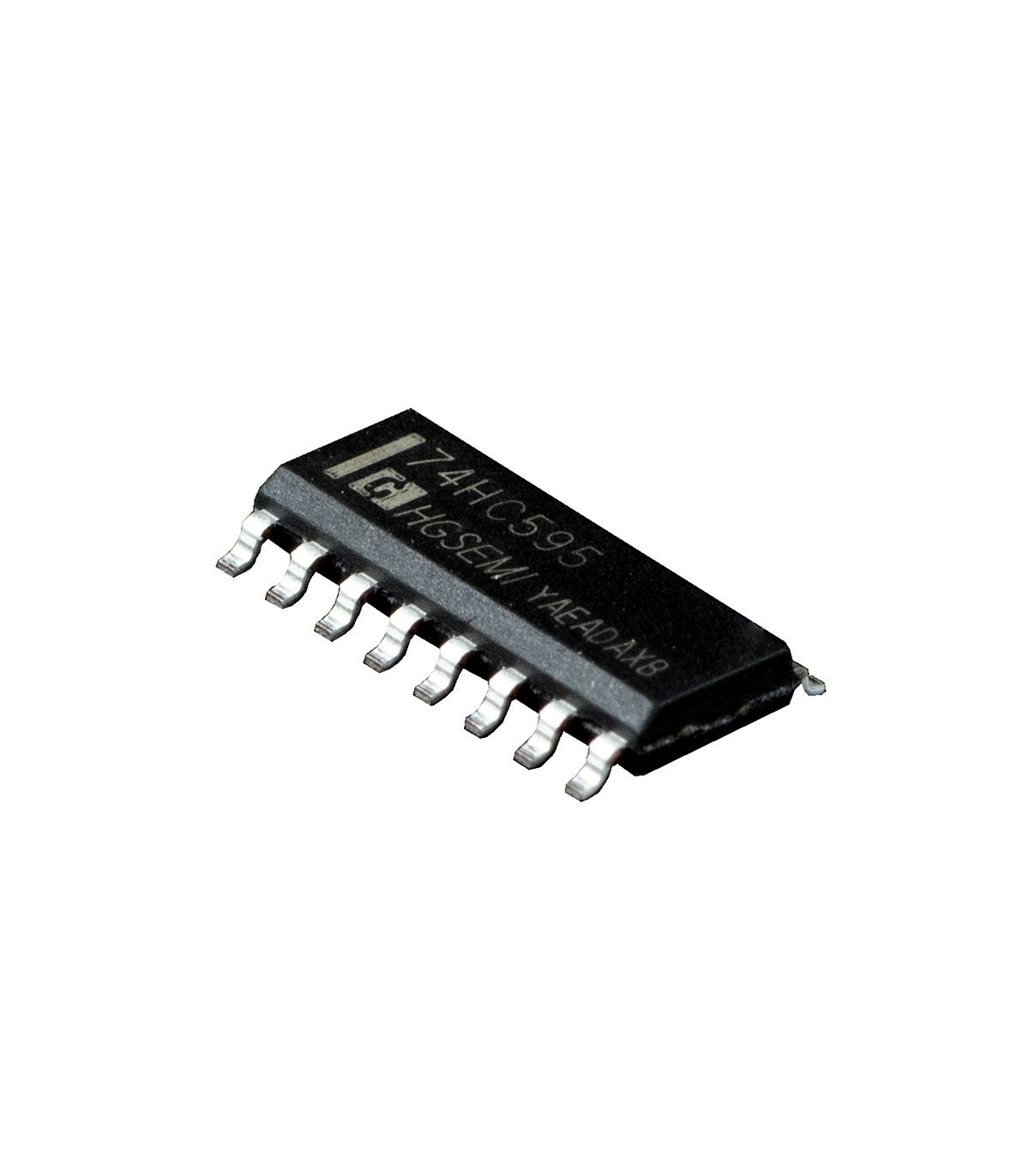

ای سی 74HC595M یک نوع تراشه مدار مجتمع (IC) است که در دستهٔ رجیسترهای کارت سریال (Serial-In, Parallel-Out) قرار میگیرد. این تراشه از خانوادهٔ 74HC میباشد.
تراشهٔ 74HC595M از ورودی سریال (Serial Input) برای دریافت دادهها به صورت سریال استفاده میکند و از خروجیهای موازی (Parallel Output) برای ارسال دادهها به صورت موازی به سایر اجزای مدار استفاده میکند. این ویژگی این تراشه را به یک "رجیستر شیفت سریال به موازی" تبدیل میکند.
یکی از کاربردهای رایج این تراشه در کنترل اشیاء و دستگاهها با استفاده از رزبریپای (Raspberry Pi) و میکروکنترلرها است. با اتصال تعدادی از این تراشهها به یکدیگر و به کنترلر، میتوانید تعداد زیادی دستگاه را به صورت موازی کنترل کنید. به عنوان مثال، میتوان از این تراشه برای کنترل چندین LED، نمایشگر 7-سگمنتی، رلهها، و دیگر اجزا استفاده کرد.
عملکرد اصلی این تراشه به این صورت است که با دریافت بیتهای داده به صورت سریال، آنها را در یک رجیستر داخلی ذخیره میکند و سپس با تریگر کردن سیگنال موازی، این بیتها به خروجیهای موازی منتقل میشوند.
همچنین، این تراشه دارای ویژگیهایی مانند قابلیت ذخیرهسازی و آزادسازی دادهها (Latch) و تریگر موازی (Clock) است که به کاربر امکان کنترل دقیقتر را میدهد.
مشخصات
