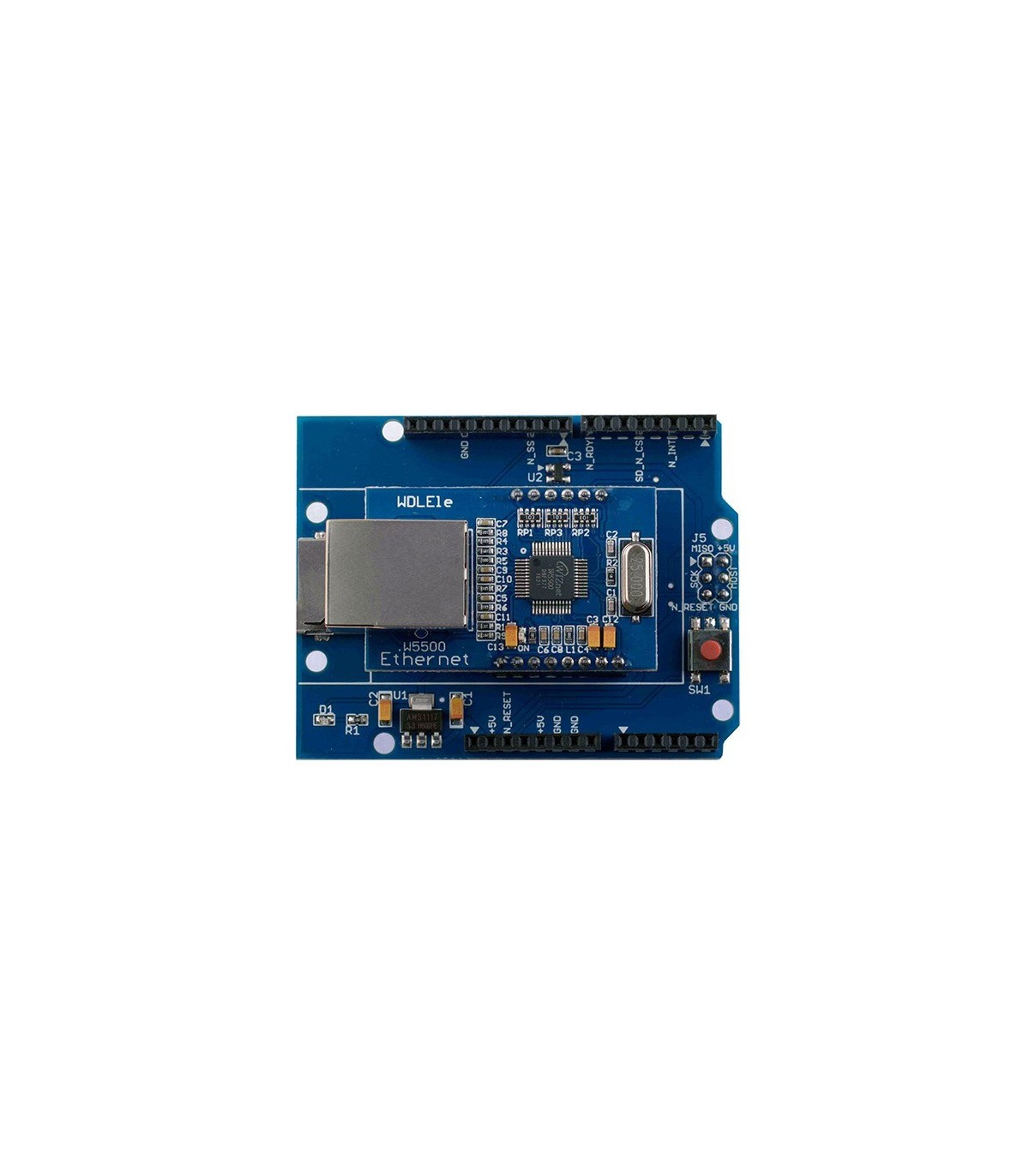

ماژول شبکه W5500 با شیلد آردوینو

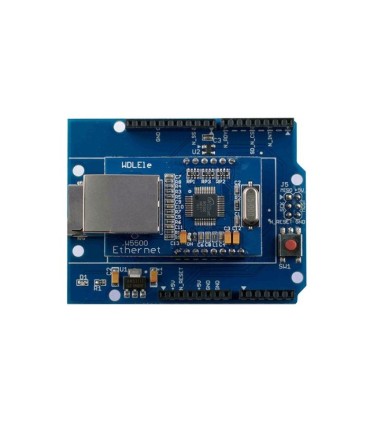

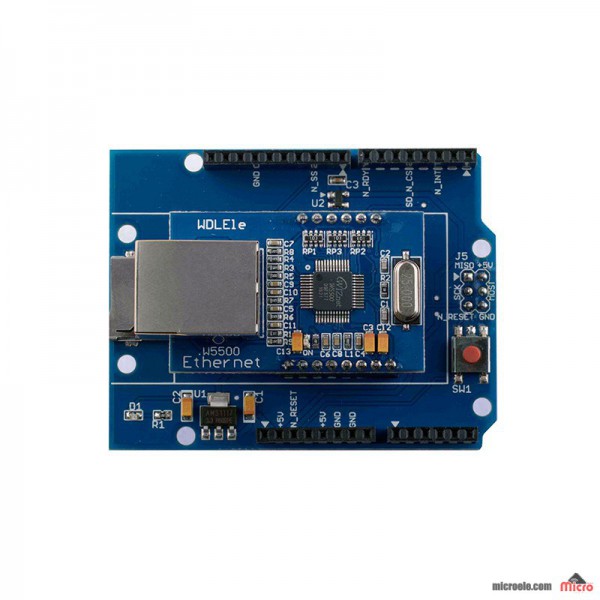

ماژول w5500+shild یک ماژول اترنت با استفاده از چیپست W5500 است. که در قسمت اتصال به پردازنده با استفاده از پروتکل ارتباطی SPI تبادل اطلاعات می­ کند و اطلاعات را به درگاه LAN می فرستد.

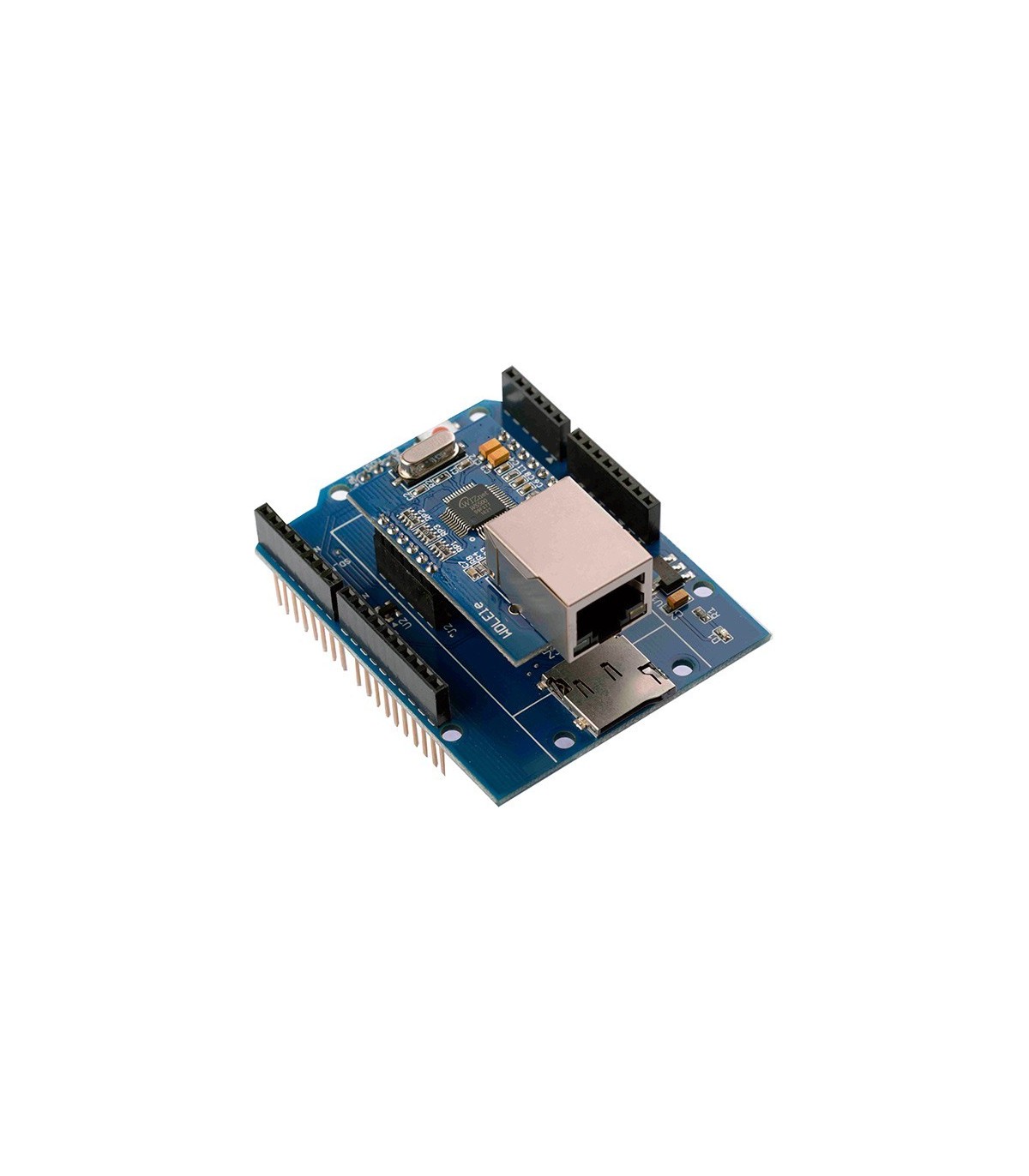

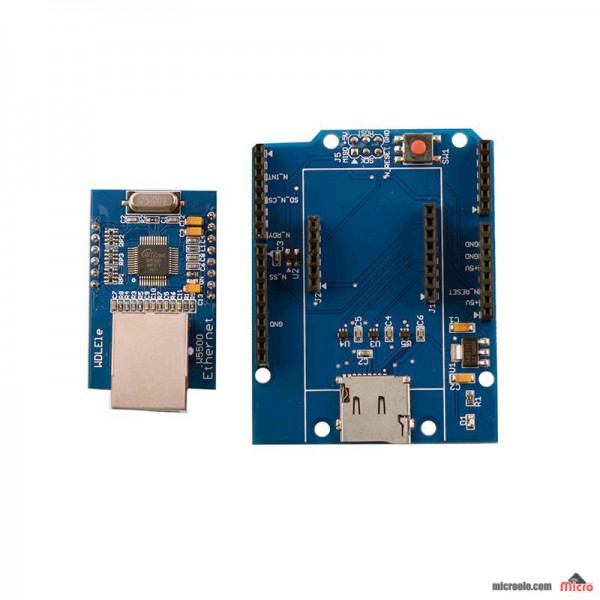

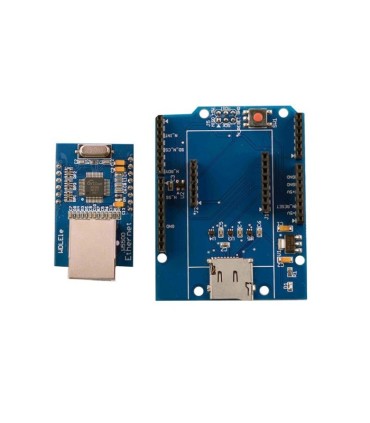

• شیلد همراه این ماژول دارای یک سوکت حافظه میکرو SD جک دار است

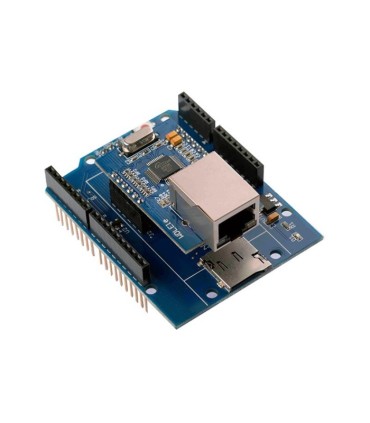

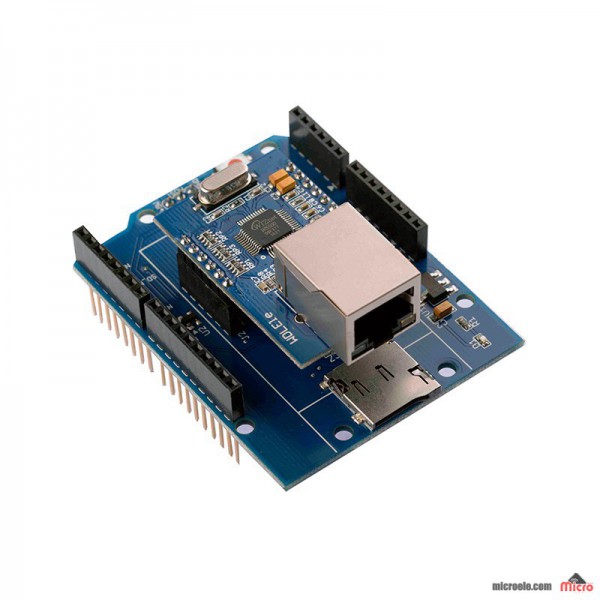

• این شیلد طوری طراحی شده است که به راحتی قابل اتصال به آردینو UNO است
•  تغذیه این برد از طریق برد آردینو یا برد جانبی تامین می ­شود و سوکت شارژی روی آن وجود ندارد
• همچنین یک کلید فشاری ریست روی برد شیلد وجود دارد
• یک رگولاتور ولتاژ  AMS1117 3.3V روی برد شیلد برای محافظت از ولتاژ تغذیه وجود دارد.

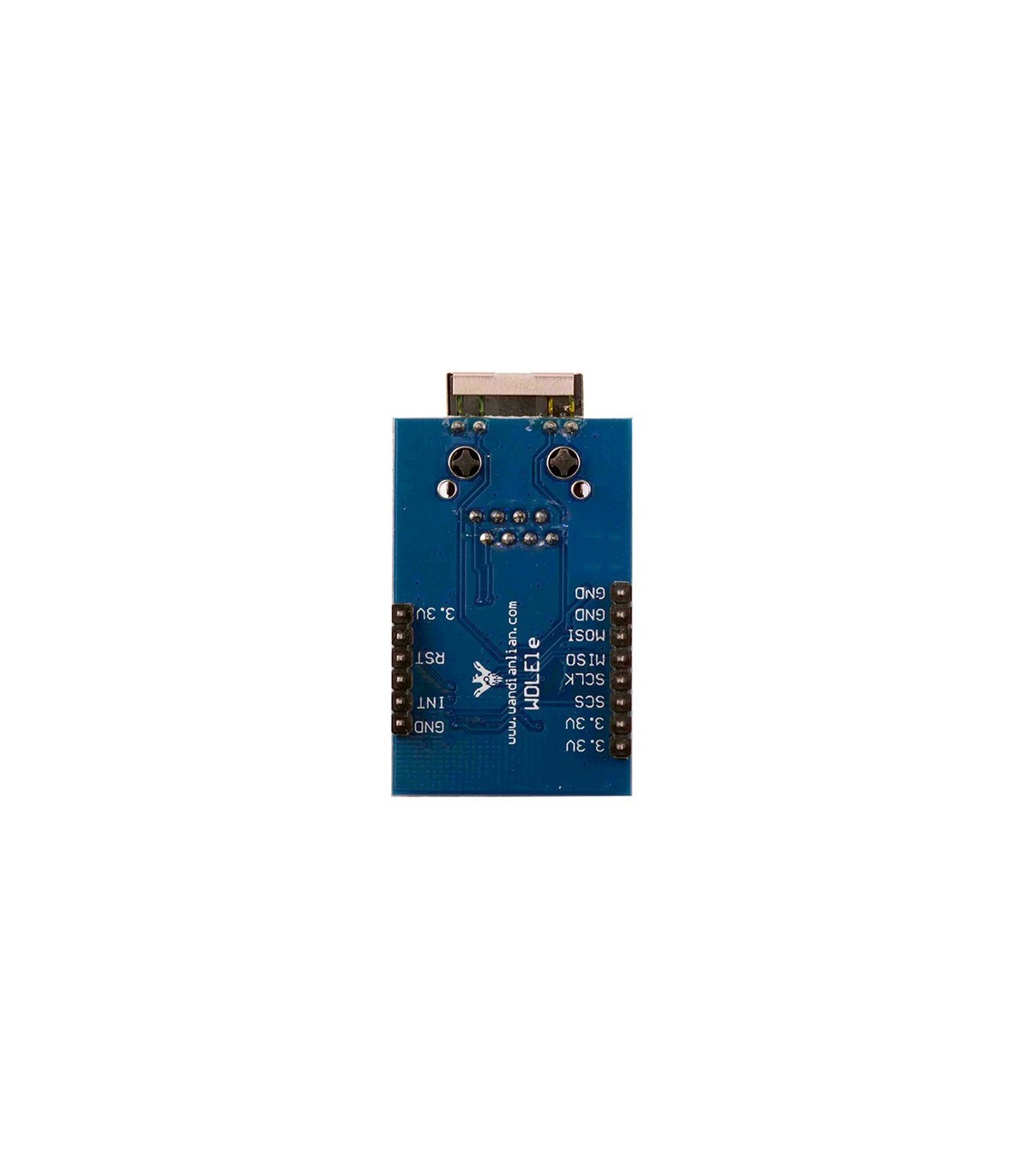

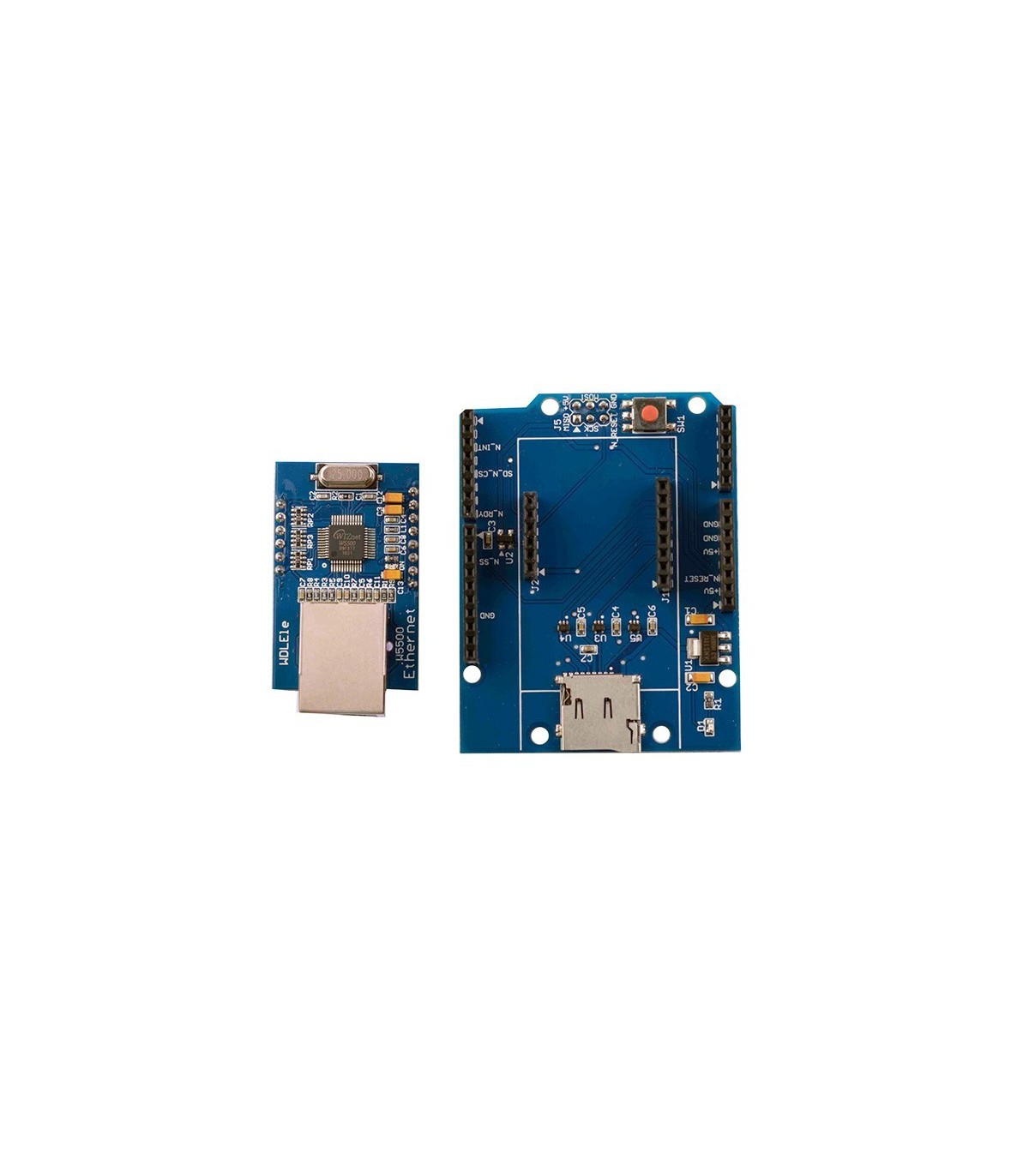

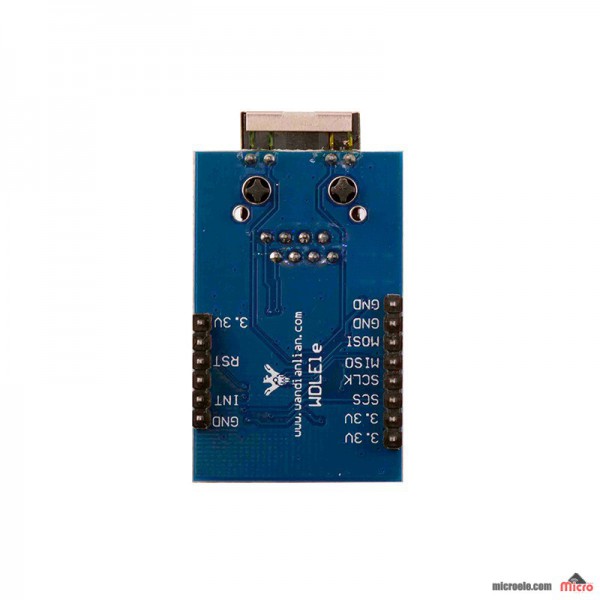

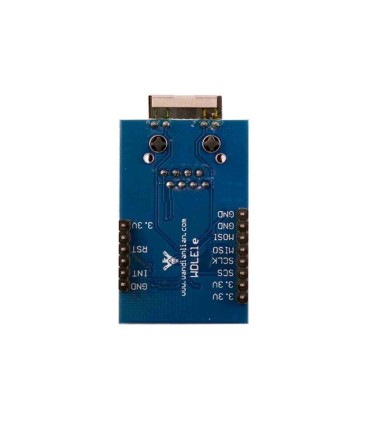

• این ماژول علاوه بر پین هدرهای موجود روی برد، دارای پین سوکت جداگانه برای اتصال تغذیه خروجی و ارتباط SPI با این برد را دارد
• از ویژگی ­های چیپست به کار رفته در این برد می توان به موارد زیر اشاره کرد: قابیلت پشتیبانی از پروتکل­های TCP/IP :TCP، UDP، ICMP، IPv4، ARP،IGMP ، PPPOE را دارد.
• همچنین در این چیپست 10/100 Ethernet Mac و PHY تعبیه شده­ اند و دارای قبلیت Wake on LAN از طریق UDP است
•  دارای 32 کیلو بایت حافظه داخلی برای بافر TX/RX است

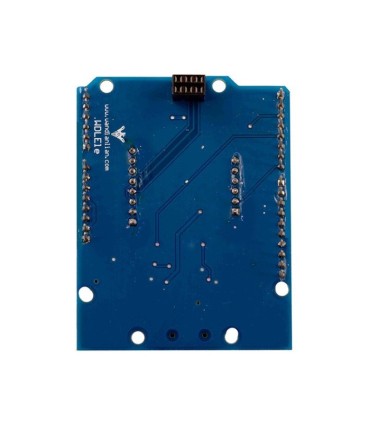

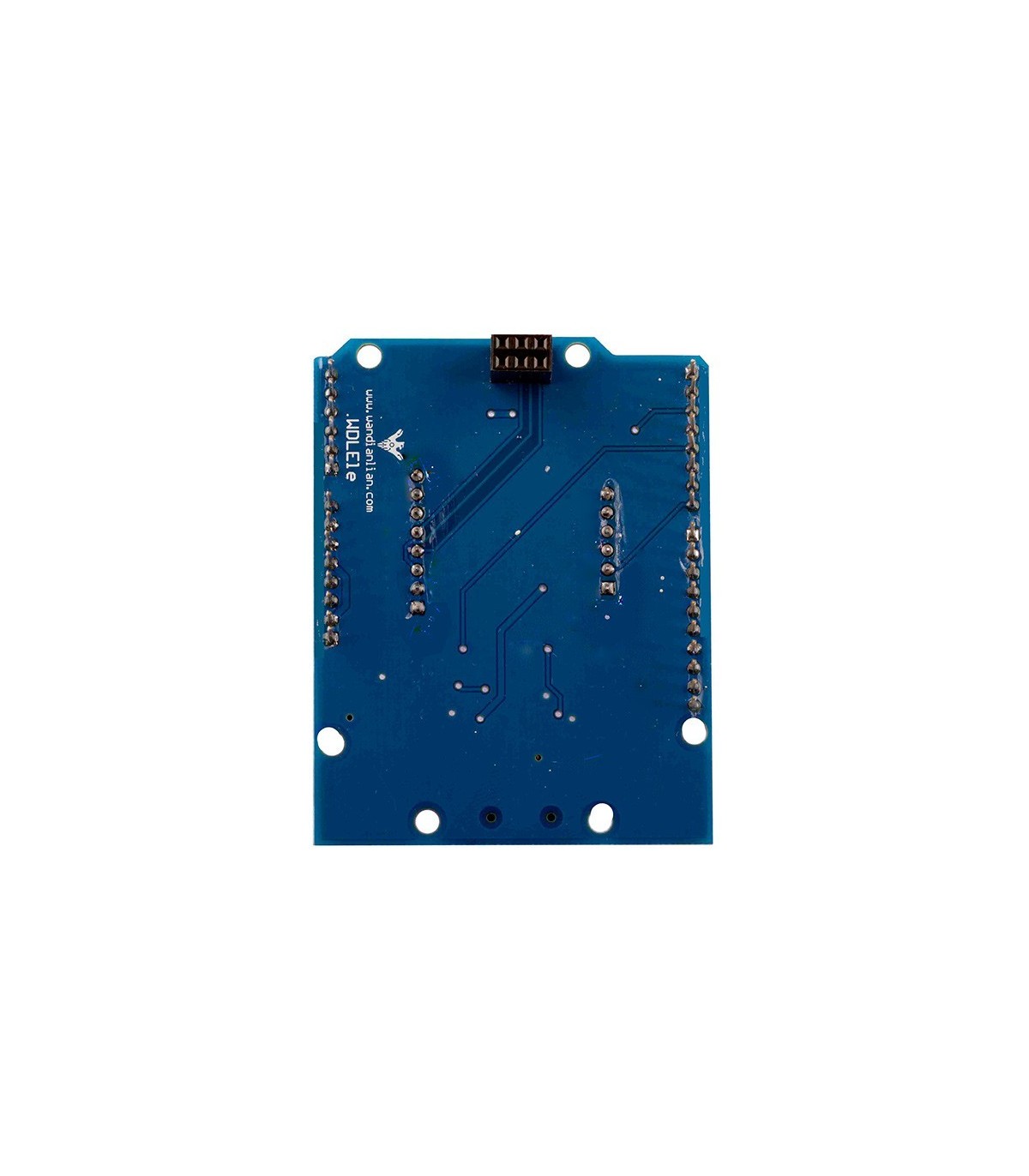

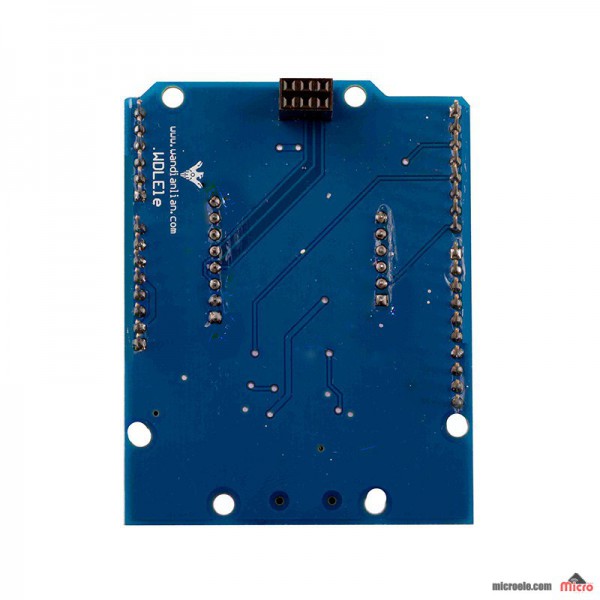

• علاوه بر پیم هدر در زیر برد، دارای پین سوکت نیز در روی برد برای اتصال به بردهای جانبی می باشد.
