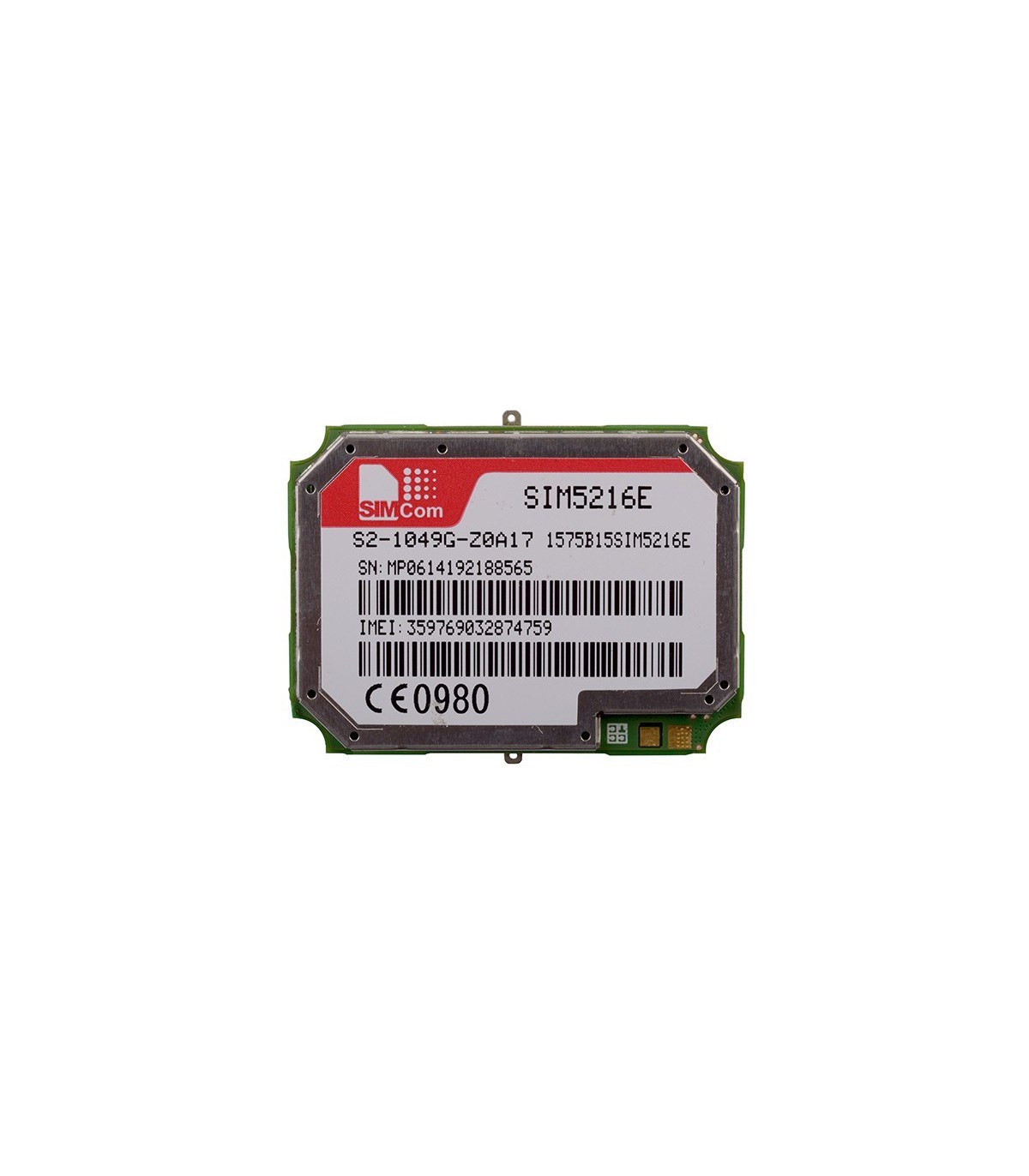

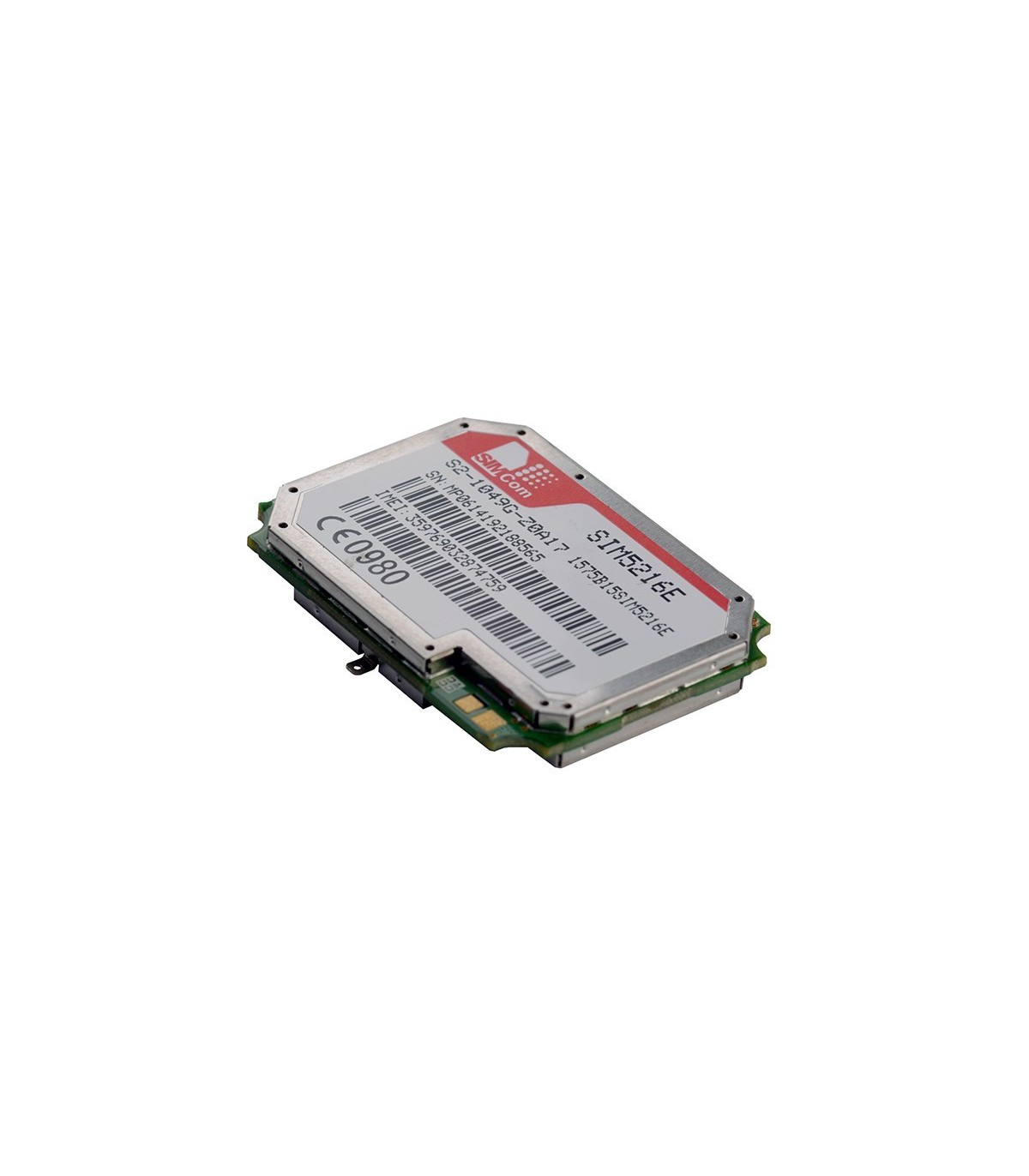

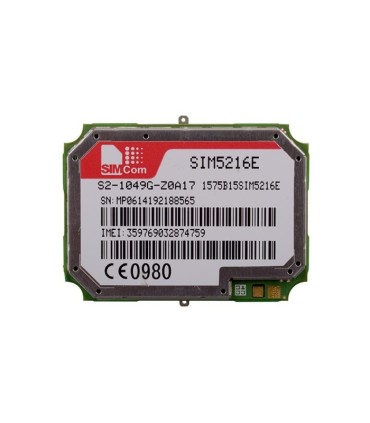

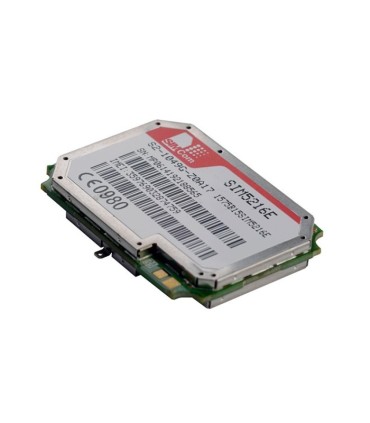

ماژول SIM5216E

این ماژول از سری ماژول های شرکت SimCom می باشد، و در سه نوع A، E و J عرضه شده است. ماژول SIM5216E دارای قابلیت های HSDPA/WCDMA/GSM/GPRS/EDGE می باشد.. این ماژول دارای باند فرکانسی 1800MHz, 1900MHz, 2100MHz, 850MHz, 900MHz و نرخ ارسال داده 3.2Mbps میباشد.

 همانطور که گفته شد ماژول SIM5216 در 3 مدل SIM5216A, SIM5216E, SIM5216J وجود دارد. که تفاوت های آن را در زیر مشاهده خواهید کرد.

ماژول های GSM با استفاده از دستورات AT COMMAND کنترل می شوند و با استفاده از این دستورات می توان آنها را راه اندازی و مورد استفاده قرار داد.

AT Command ها دستوراتی برای راه اندازی مودم ها می باشند. در ابتدای ای دستورات AT وجود دارد. بسیاری از ماژول های الکترونیکی مانند بلوتوث، وای فای و... برای ارتباط با کامپیوتر و تنظیمات از دستورات AT Command استفاده میکنند.

بلوک دیاگرام داخلی ماژول:

برای تغذیه ماژول از مدار پیشنهادی زیر میتوان استفاده کرد:

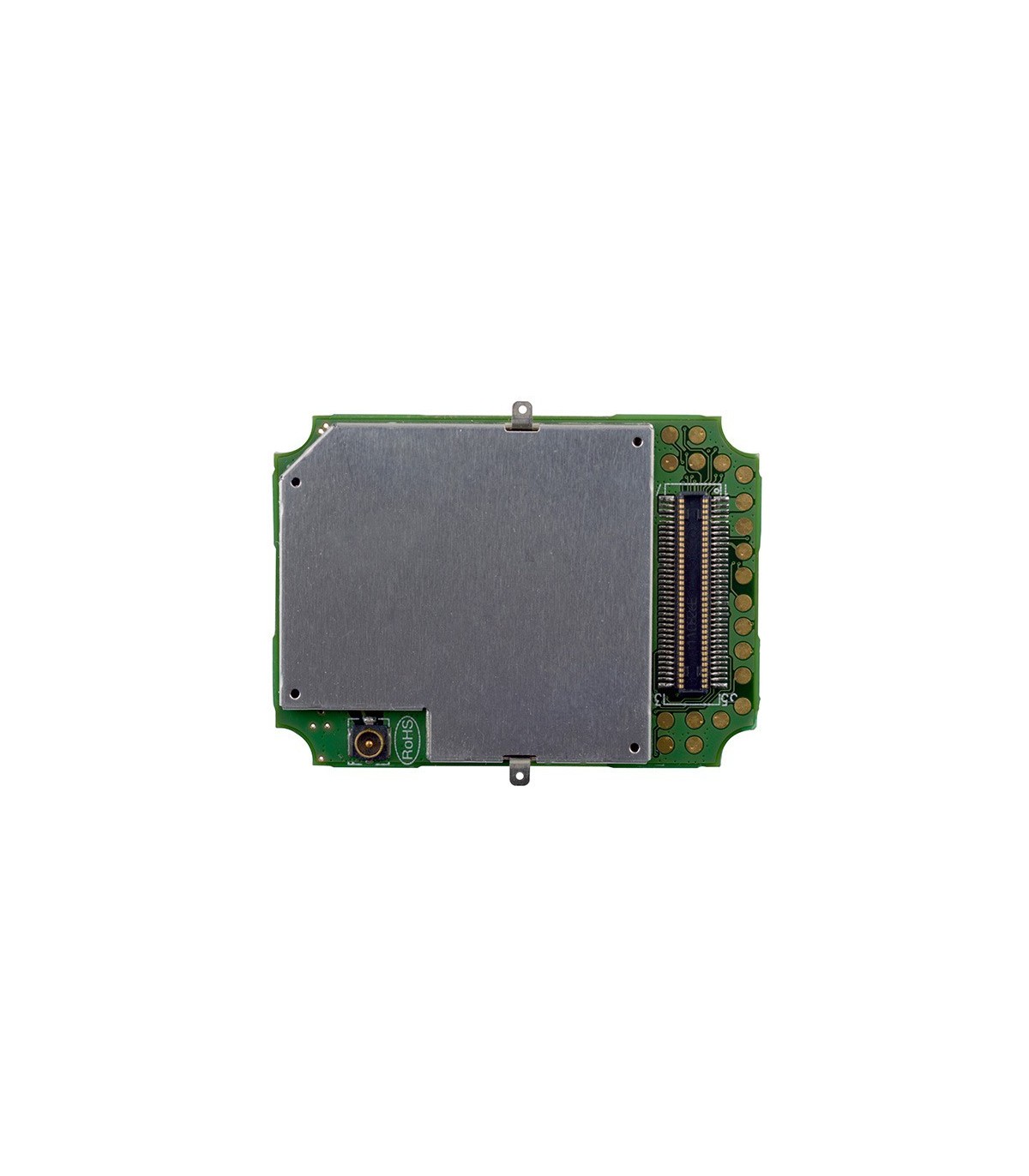

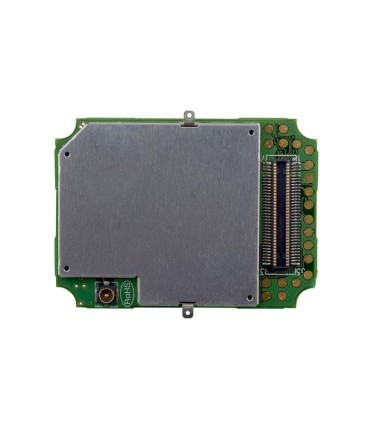

این ماژول دارای دو نوع کانکتور آنتن روی ماژول است.

General features

•          SIM5216E:Dual-Band UMTS/HSDPA 900/2100MHz
•          Tri-Band GSM/GPRS/EDGE 850/900/1800MHz
•          GPRS multi-slot class 12
•          EDGE multi-slot Class 12
•          WCDMA 3GPP release 5
•          Output power

–      UMTS 1900/850: 0.25W (for SIM5216A)

–      UMTS 2100/900: 0.25W (for SIM5216E)

–      GSM850/GSM900: 2W

–      DCS1800: 1W

–      PCS1900: 1W (for SIM5216A)

•          Control Via AT Commands
•          Supply voltage range: 3.3V~ 4.2V
•          Operation temperature: -30 °C to +80 °C
•          Dimension: 36mm × ۲۶mm × ۴٫۷mm
•          Weight: 7g

Support embedded Script Language

•          LUA Script Language

Specifications for Data transfer

•          HSDPA – Max.3.6Mbps(DL)
•          WCDMA – Max.384Kbps(DL), Max.384Kbps(UL)
•          EDGE Class – Max. 236.8Kbps(DL),Max.118Kbps(UL)
•          GPRS – Max. 85.6Kbps(DL), Max.42.8Kbps(UL)
•          CSD – GSM data rate 14.4Kbps

–      WCDMA data rate 57.6Kbps

Specifications for SMS

•          Point to point MO and MT
•          Text and PDU mode

Specifications for CSD

•          Support in GSM and WCDMA

Specifications for Network Identity and Time zone (NITZ)

•          Support in GSM and WCDMA

Specifications for video call

•          DTMF on H245
•          Support standard WCDMA 64kbps(CS) Video call

Other features

•          USB Driver for Microsoft Windows 2000/XP/Vista
•          USB Driver for Linux 2.6.16
•          Firmware update via USB
•          MMS
•          TCP/IP
•          FTP/HTTP/SMTP/POP3
•          FOTA
•          USB Audio

Interfaces

•          USB2.0
•          UART
•          USIM card
•          ADC
•          Digital Camera
•          GPIO
•          I2C
