کانکتور SMB دارای یک مکانیسم اتصال مکانیکی بوده و مطابق با الزامات MIL-C-39012 و رابط مطابق با MIL-STD-348 است. اتصالات SMB برای پهنای باند DC تا 4 گیگاهرتز پیشنهاد می دهند و  یک راه حل کم هزینه برای کاربرهای مخابراتی می باشد.

در استفاده از محدوده فرکانسی RF و مایکروویو انواع مختلفی از کانکتور ها برای استفاده وجود دارد، که در بسیاری از مواقع در صورت عدم انتخاب صحیح و مناسب این نوع کانکتور ها، باعث کاهش کارایی و گاها مشکلاتی برای سیستم خواهد شد. انتخاب نادرست و یا استفاده از کانکتور های بی کیفیت، می تواند روی پارامتر های مهم سیستم مانند تلفات عبوری، IP3، VSWR و... تاثیر گذار باشد.

در انتخاب یک کانکتور در مرحله اول باید به فرکانس کاری و توان قابل تحمل توجه کرده و سپس کانکتور با ابعاد مناسب را انتخاب نمود. از کانکتور های پر کاربرد RF می توان به کانکتور های BNC، کانکتور TNC، کانکتور SMA، کانکتور SMB و SMC، کانکتور DIN 7/16 و کانکتور N Type اشاره کرد، که هر کدام استفاده خاص خود را دارند.

کانکتور های SMB از نوع کانکتور های کواکسیال می باشند که با کانکتور های SMA تفاوت هایی دارند. کانکتور های SMB از نوع فشاری قفل شونده می باشند که از این کانکتور ها در فرکانس های کمتر از 4GHZ می توان استفاده نمود.



Model Number:

SMB-KW1.5

Type:

Smb

Application:

RF

Gender:

Female

Pins:

1P

Certificate:

ISO9001

Body:

Brass, Nickel Plated

Product name:

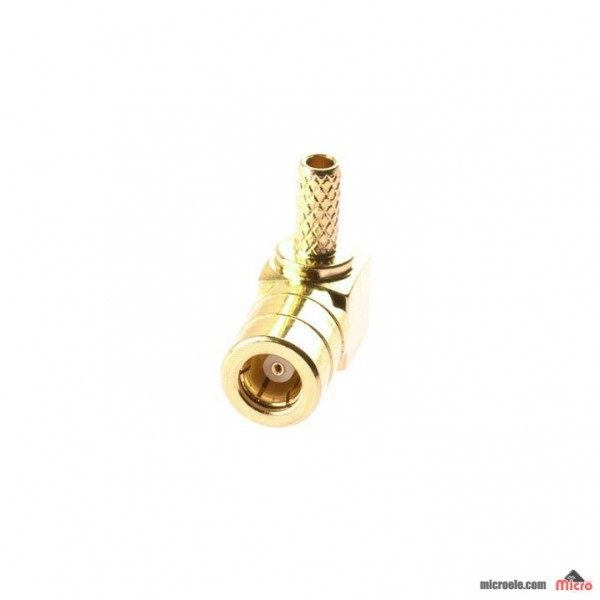

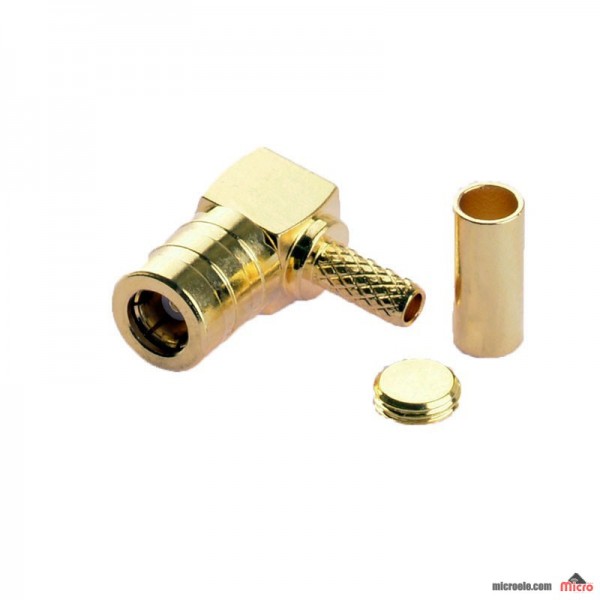

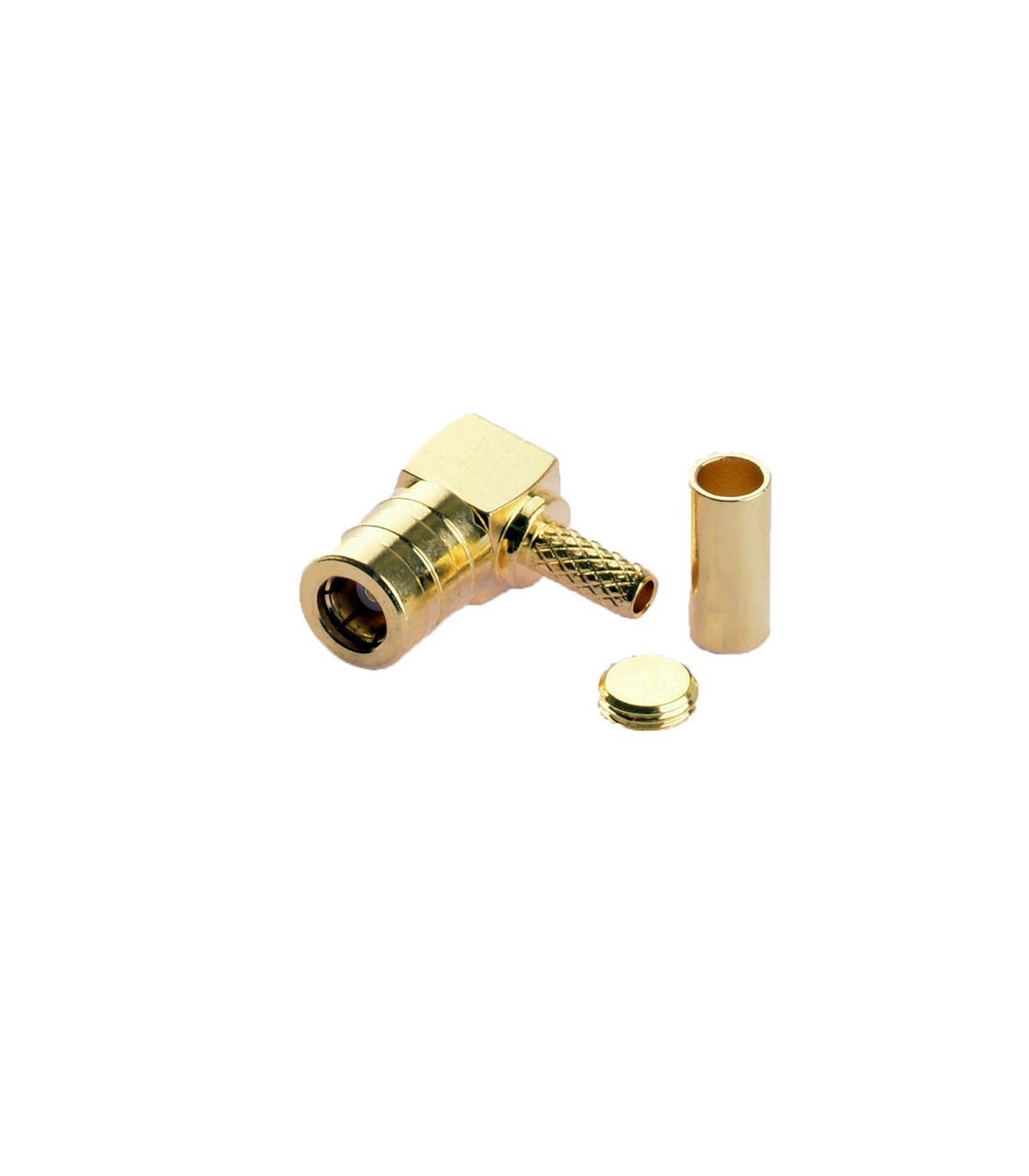

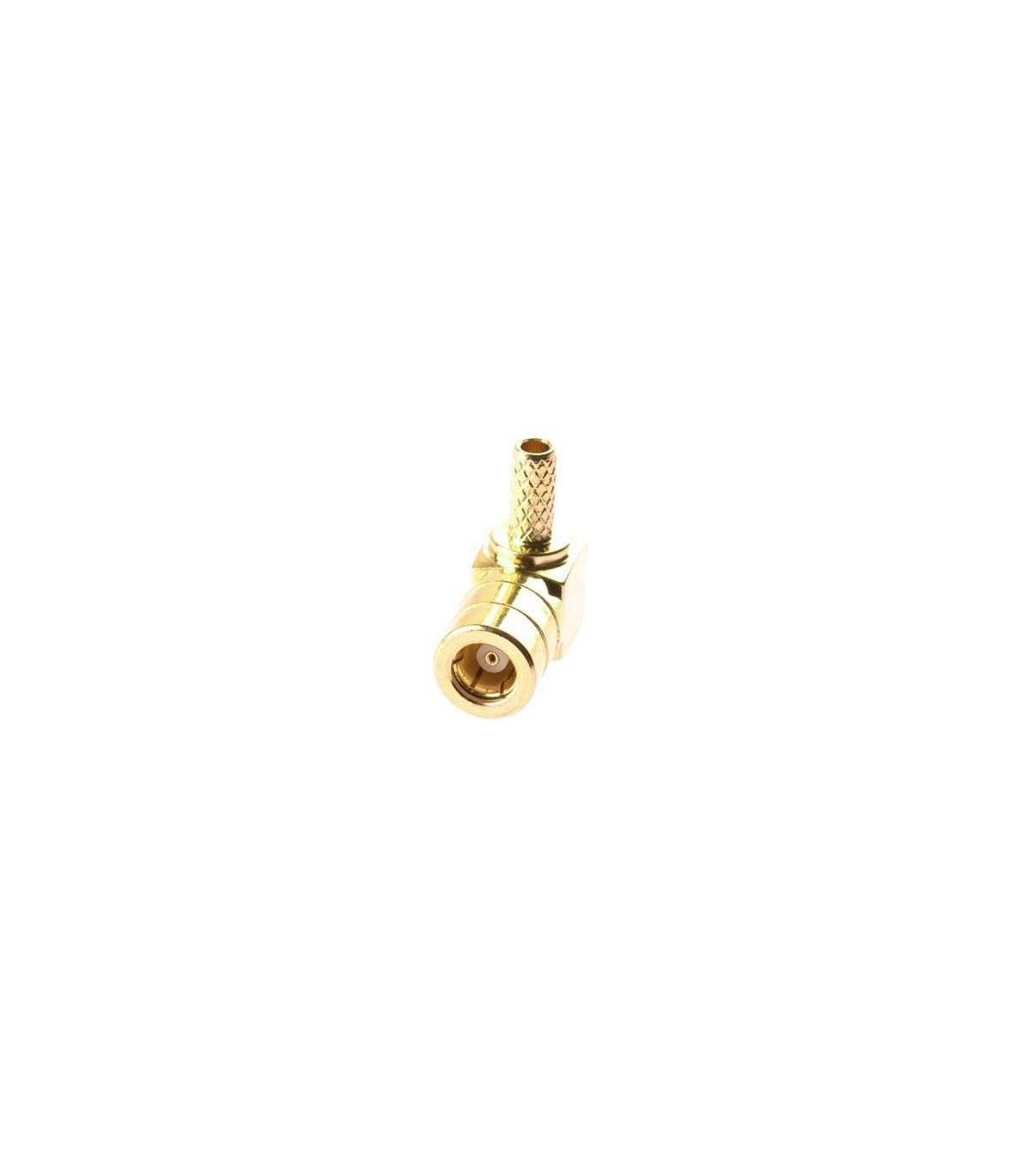

RA SMB connector

Material:

Brass

Connector type:

SMB connector

پارت نامبر SMB-KW-1.5
نوع کاربرد RF Coaxial Connector
نوع Female Right
پکیج Crimp type
تعداد پایه 5
بیشترین فرکانس 3Ghz
جنس بدنه Shell Gold plated-Contact pin Brass Gold plated
باند فرکانسی 0-3Ghz
امپدانس 50Ω
دمای کاری 55°C ~ 150°C-
نوع نصب پرس شونده
نوع بسته بندی کیسه پلاستیکی
تعداد در بسته 100
استانداردهای زیست محیطی RoHS
کشور سازنده چین
