برای دریافت دیتا شیت این محصول پس از خرید با ما تماس بگیرید

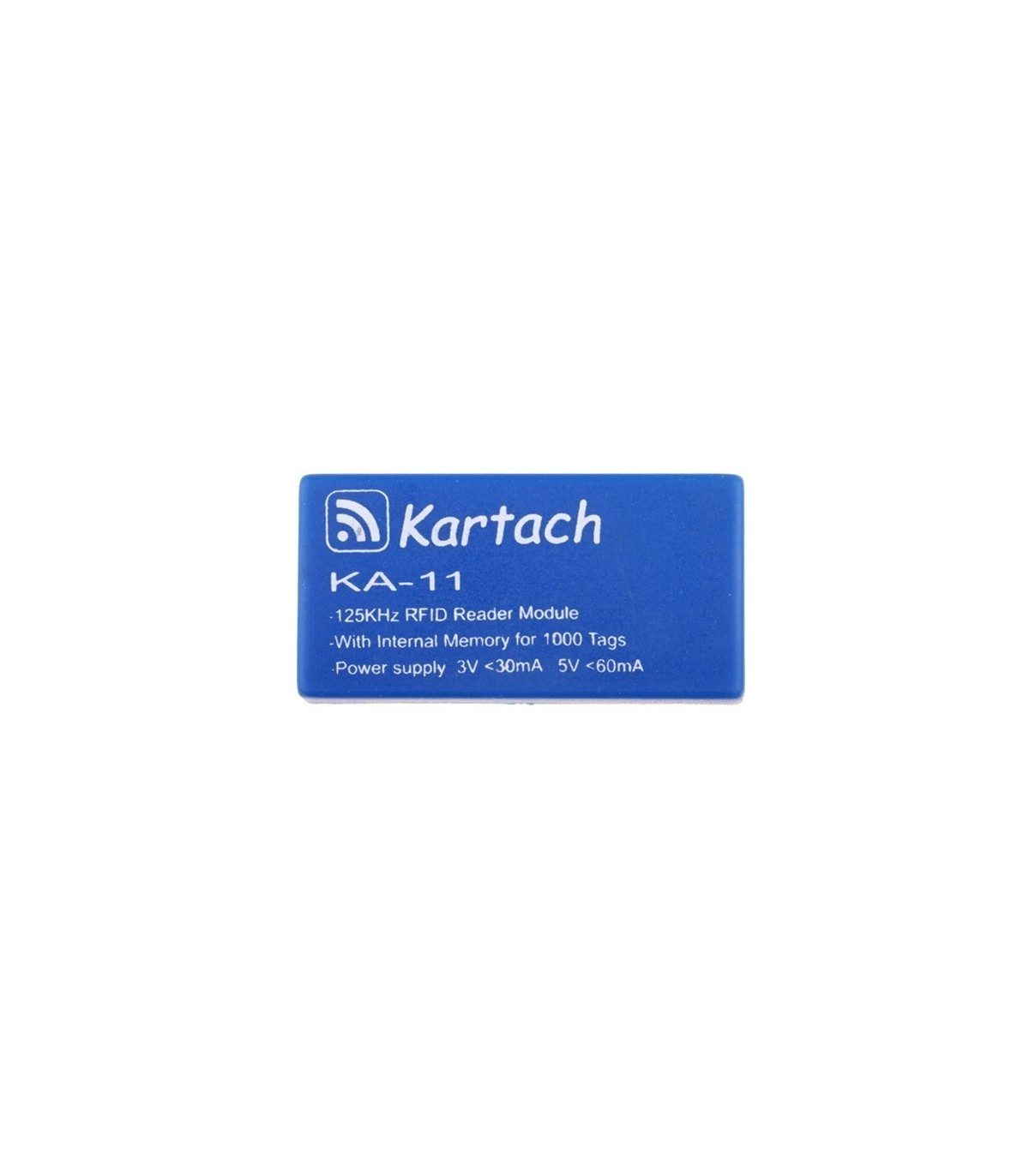

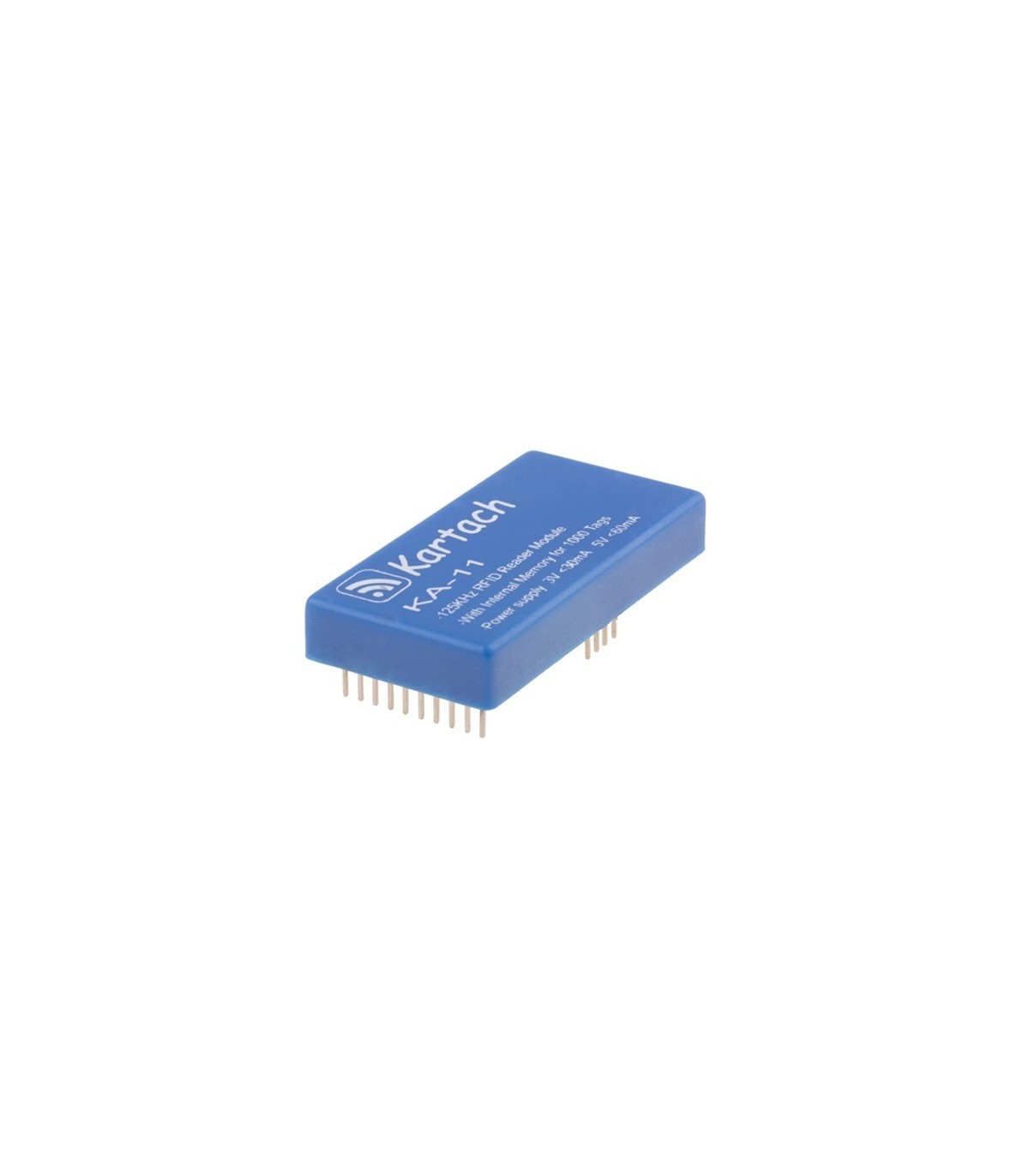

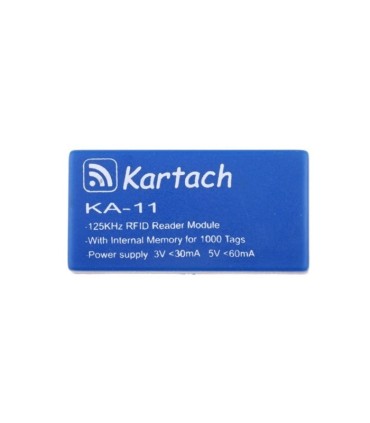

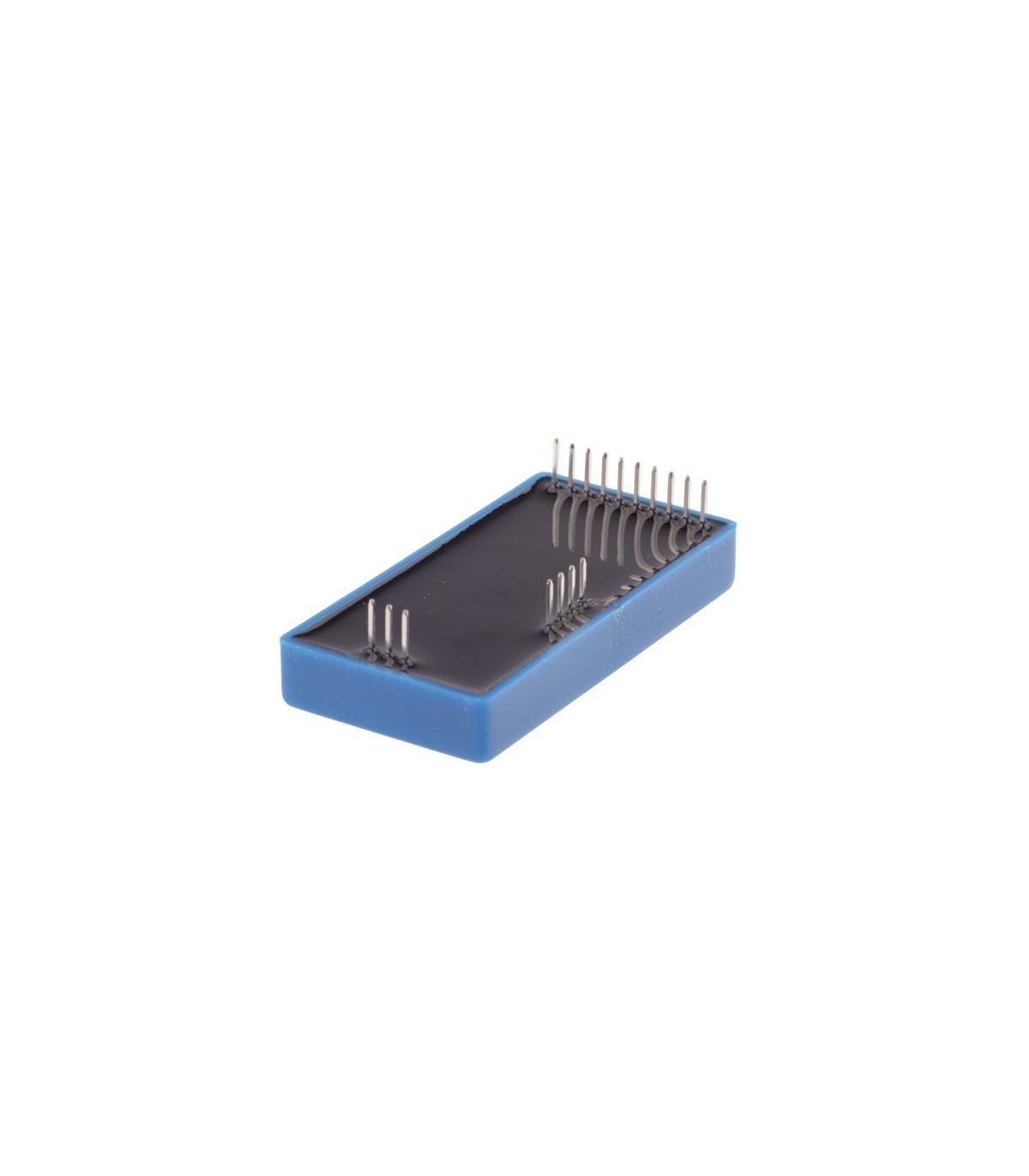

  کارتخوان ۱۲۵ کیلوهرتز حافظه دار

درب بازکن RFID

ولتاژ کاری: 3 الی 5 ولت

 دارای ۱۰۰۰ حافظه برای کاربران

تعریف ۳ نوع کارت مستر و سرویس

امکان ارتباط دوطرفه با کامپیوتر

نرم افزار مخصوص جهت تنظیم

امکان پشتیبان گیری و بازگردانی اطلاعات کارتها و گزارش گیری.

دارای ۶ مد کاری برای مصارف مختلف

دارای ۶ حالت خروجی رله متفاوت

امکان استفاده از آنتن داخلی یا خارجی

دارای انواع بردهای راه انداز آماده

ابعاد: (0/9 * 3 * 6) سانتیمتر

قابل استفاده در پروژه‌های صنعتی، قفل برقی درب‌های منازل و هتل‌ ها، محدود سازی تردد آسانسور، کلید اصلی ماشین آلات و دستگاه‌های صنعتی، قفل کمد استخرها و…



مشخصات:

دارای ولتاژ و جریان مصرفی پایین

KA-11: جریان ۶۰ میلی آمپر در ۵ ولت و ۳۰ میلی آمپر در ۳ ولت

KA-11 L جریان ۲۰ میلی آمپر در ۵ ولت و ۱۰ میلی آمپر در ۳ ولت

فرکانس کاری از ۱۲۵ تا ۱۳۵ کیلوهرتز

قابلیت شناسایی تگ های ۶۴ بیتی با استاندارد EM4001, 4102

فاصله مفید شناسایی برای تگ های استاندارد:

۱۰ تا ۱۲ سانتیمتر در KA-11

8 تا ۱۰ سانتیمتر در KA-11L

حافظه EEPROM داخلی برای ذخیره سازی ۱۰۰۰ کارت و تگ.

نرخ انتقال دیتای خروجی قابل تنظیم:

۴۸۰۰, *۹۶۰۰, ۱۴۴۰۰, ۱۹۲۰۰, ۲۸۸۰۰, ۳۸۴۰۰, ۵۷۶۰۰, ۱۱۵۲۰۰

ارسال دیتا از خروجی سریال (کد یونیک یا هگز کارت) با فرمت قابل تنظیم:

۱)  یک بایت استارت اختیاری و امکان تغییر کاراکتر استارت

۲)  ده رقم کد اصلی (هگز۱۰رقمی) یا کد یونیک (کد ۱۰ رقمی چاپ شده روی کارت)

۳)  یک کاراکتر اینتر (Chr13) فعال و غیر فعال کردن  اختیاری

۴)  یک کاراکتر اینتر (Chr10) فعال و غیر فعال کردن اختیاری

۵)  یک بایت استپ اختیاری و امکان تغییر کاراکتر استپ.

پشتیبانی از ۳ کارت خدمات دهنده: (اصلی- مَستر- سرویس)

امکان ذخیره سازی و حذف کارتهای خدمات و کاربران از طریق پورت سریال

امکان ذخیره سازی کارت اصلی از طریق سخت افزار

امکان ذخیره سازی کارت مَستر توسط کارت اصلی

امکان ذخیره سازی کارت سرویس توسط کارت مَستر

امکان ذخیره سازی و حذف کارتهای کاربران توسط کارت اصلی و مَستر

دارای نرم افزار مخصوص برای تنظیمات ماژول (کنترل، ذخیره و حذف کارتها)

امکان پشتیبان گیری و بازگردانی کلیه کارتها توسط نرم افزار (قابل ذخیره و چاپ)

۲۰ کیلو بایت حافظه آزاد EEPROM  قابل دسترس توسط پورت سریال.

قابلیت راه اندازی با آنتن داخلی یا خارجی

شش حالت کاری متفاوت در محل های مختلف:

۱) کار در حالت حافظه داخلی ومستقل (قابل استفاده در پنل آسانسور، درب منازل، ادارات و...)

۲) کار در حالت بدون حافظه۱: فعال شدن خروجی رله و بیزر برای تمامی کارتها (قابل استفاده در  دستگاه های حضوروغیاب،

مدارات الکترونیکی و میکروکنترلری)

۳) کار در حالت بدون حافظه۲: فعال شدن بیزر و ارسال دیتا به نرم افزار و فعال شدن رله پس از تایید کارت توسط نرم افزارهای

مدیریت کنترل تردد (قابل استفاده در دربهای کتابخانه‌ها و...)

۴) کار در حالت بدون حافظه۳: ارسال کد کارت به نرم افزار و فعال شدن رله یا بیزر به تعداد و زمان قابل کنترل جهت تایید یا هشدار

برای صحت عملیات انجام شده در نرم افزار و شبکه (قابل استفاده در پرونده های الکترونیکی بیمارستان ها، کنترل تردد پارکینگ ها و... )

۵) کار در حالت شبکه داخلی- بدون حافظه مستقل و ذخیره درسیستم مرکزی (تحت شبکه توسط آیسی RS485 ، با ۴ سیم موازی تغذیه و دیتا)

قابل استفاده در هتل ها و قفل کمد استخر ها.

۶) کار در حالت حافظه داخلی مستقل و شبکه شدن با آیسی RS485 و نیاز اختیاری به سیستم مرکزی یا کامپیوتر جهت گزارش‌گیری تردد

(قابل استفاده در هتل ها و قفل کمد استخر ها).

شش حالت خروجی رله برای مصارف مختلف (قابل انتخاب توسط پین ها) :

۱)  حالت نگهدارنده: فعال شدن رله تازمانی که کارت جلوی ماژول قرار دارد.

۲)  فعال شدن رله بمدت ۱ ثانیه (قابل استفاده در قفل های زنجیری یا کلید احضار آسانسور و...)

۳)  فعال شدن رله بمدت ۳ ثانیه (قابل استفاده در قفل های بدون زجیر یا استارت دستگاه و...)

۴)  فعال شدن رله بمدت ۵ ثانیه (قابل نصب به پنل آسانسورها جهت محدودسازی و کنترل تردد.)

۵)  فعال شدن رله بمدت ۸ ثانیه (قابل نصب به پنل آسانسورها جهت محدودسازی  کنترل تردد.)

۶)  خروجی فلیپ فلاپ (قابل استفاده در کلید اصلی دستگاه‌ها و ماشین‌ آلات صنعتی و...)

امکان فعال و غیرفعال کردن دایمی دستگاه با استفاده از کارت سرویس. (موارد استفاده در ورودیهای ادارات و آسانسورها بمنظور آزادسازی

پنل در مواقع خاص)

کارت سرویس رله‌ی دستگاه را بطور دایم روشن میکند و وضعیت رله را درحافظه دایم دستگاه ذخیره میکند. با قطع و وصل برق وضعیت رله

پایدار میماند و فقط با کارتهای خدمات به حالت عادی برمیگردد.

امکان دسترسی کامل به تمام تنظیمات رجیستری ماژول توسط پورت سریال.

امکان فعال شدن رله و بیزر با تعداد و زمان دلخواه توسط پورت سریال.

دارای خروجی فعال کننده‌ی وقفه برای آمادگی به دریافت دیتا از  ماژول

قبل از ارسال دیتا، ابتدا خروجی فعال کننده(پایه۸ ماژول) روشن میشود(+۵V) و پس از ۲۵ میلی ثانیه تاخیر،  دیتا از طریق پورت سریال

ارسال میشود و بعد از ارسال، خروجی خاموش میشود. (قابل استفاده در وقفه های میکرو کنترلرها، پایه های فعال کنند IC-RS485  یا

 فرستنده های بیسیم دیتا).

دارای ورودی آلارم سخت افزاری و ارسال پیام هشدار همراه با شناسه‌ی ماژول به سیستم مرکزی از طریق پورت سریال (جهت استفاده در

شستی جعبه‌ یا مگنت درب هتل ها)

دارای خروجی بیزر با فرکانس۶۴۰ هرتز و ترانزیستور داخلی NPN Open-Collector

دارای شناسه‌ی ۴رقمی متغییر جهت آدرس‌دهی و کار با تک‌ تک ماژول ها در شبکه RS485.

دریافت ۲۰ دستور اختصاصی در قالب ۲۷بایتی از سیستم مرکزی یا کامپیوتر.

ارسال۳۶ دستور در قالب ۲۷ بایتی به کامپیوتر یا سیستمهای مرکزی در شبکه.
