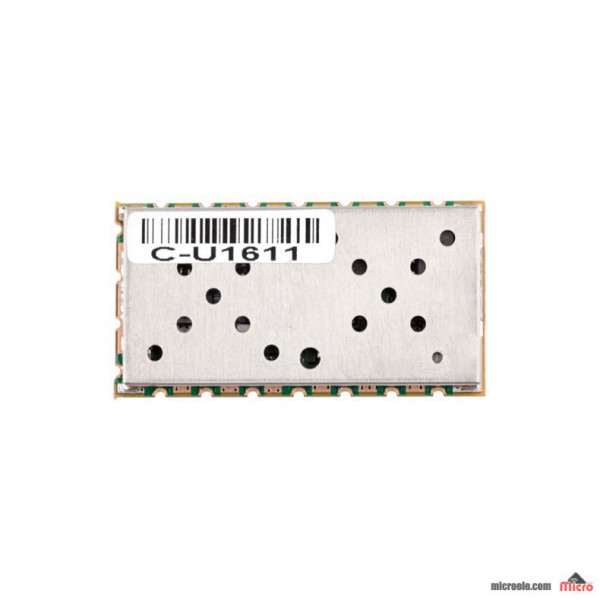

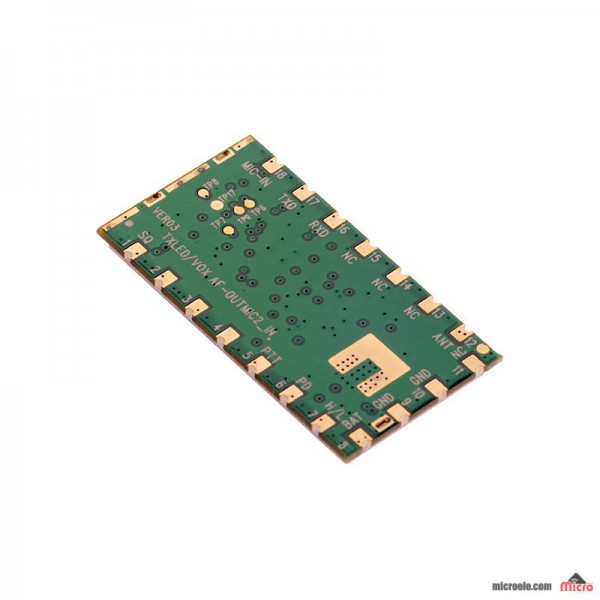

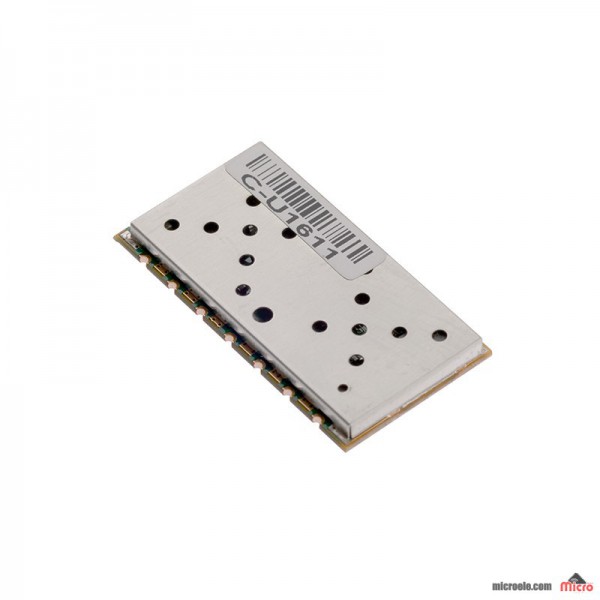

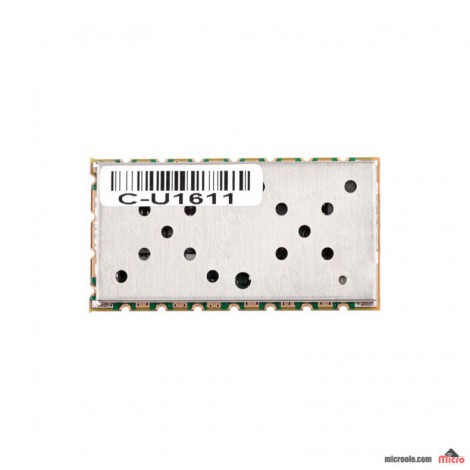

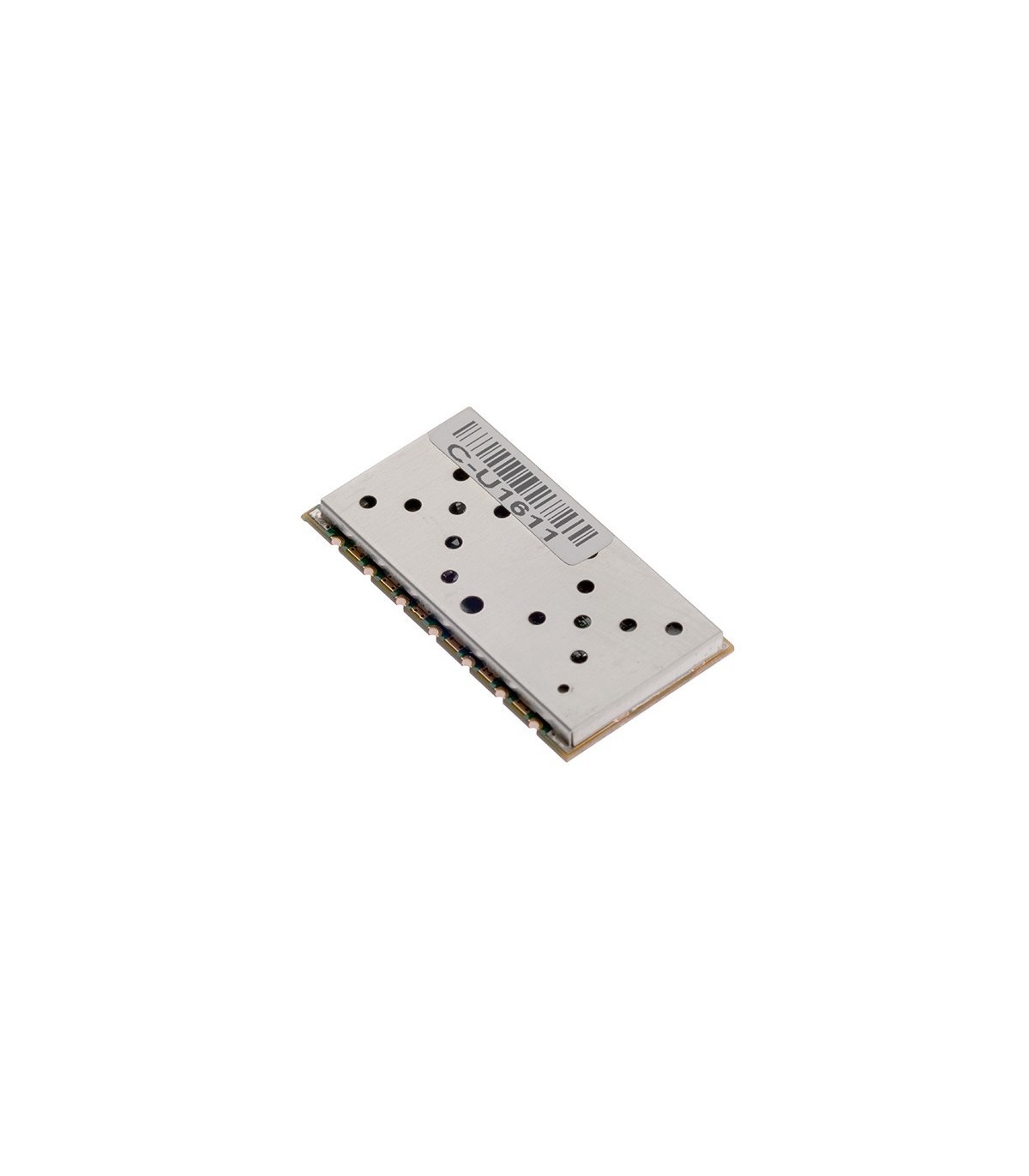

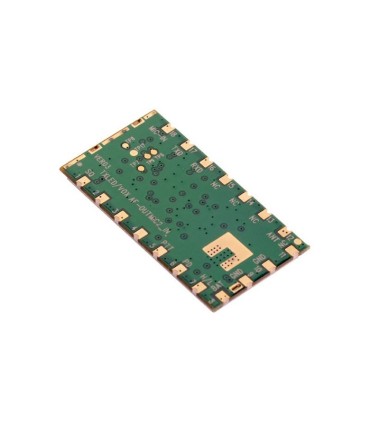

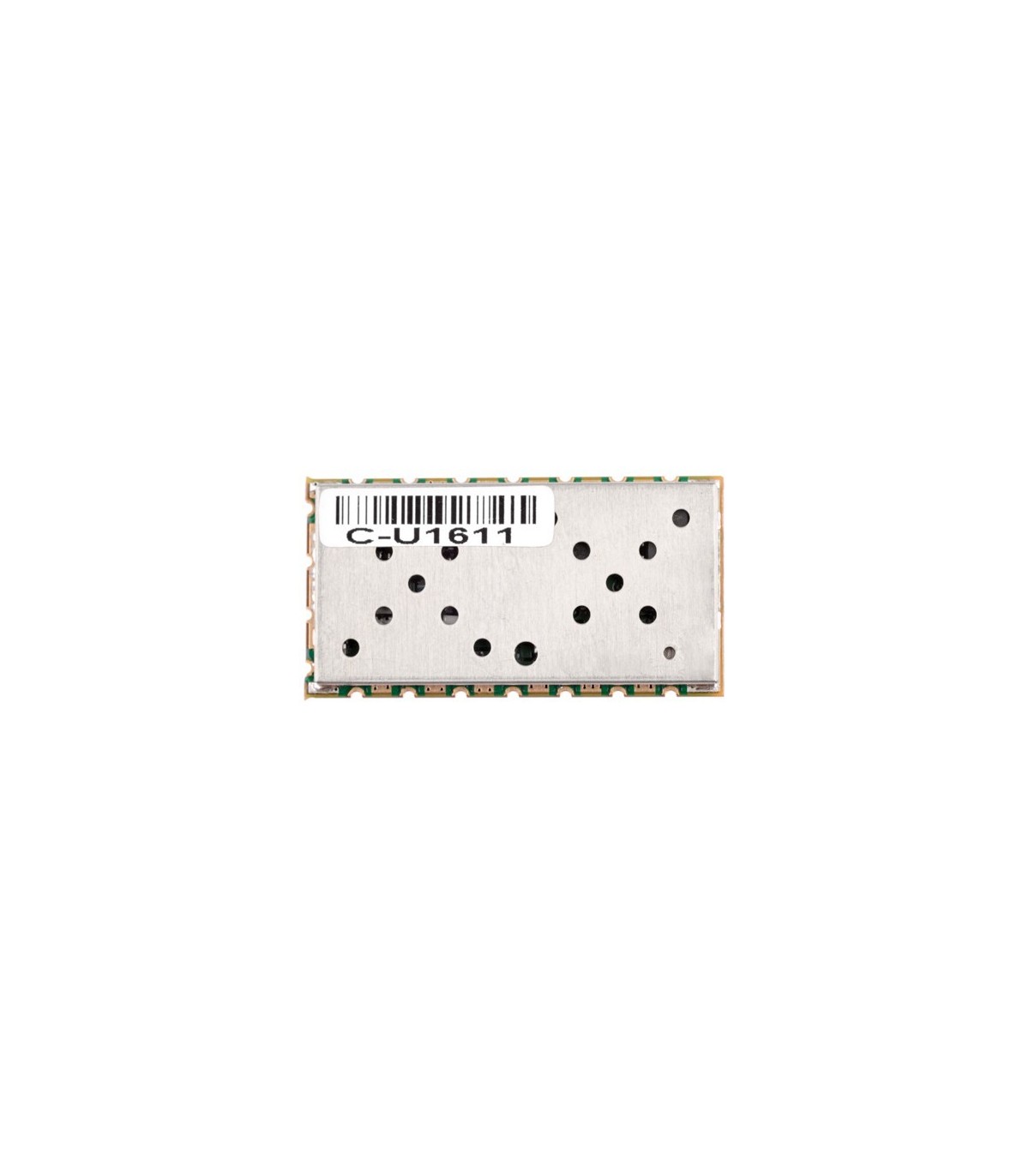

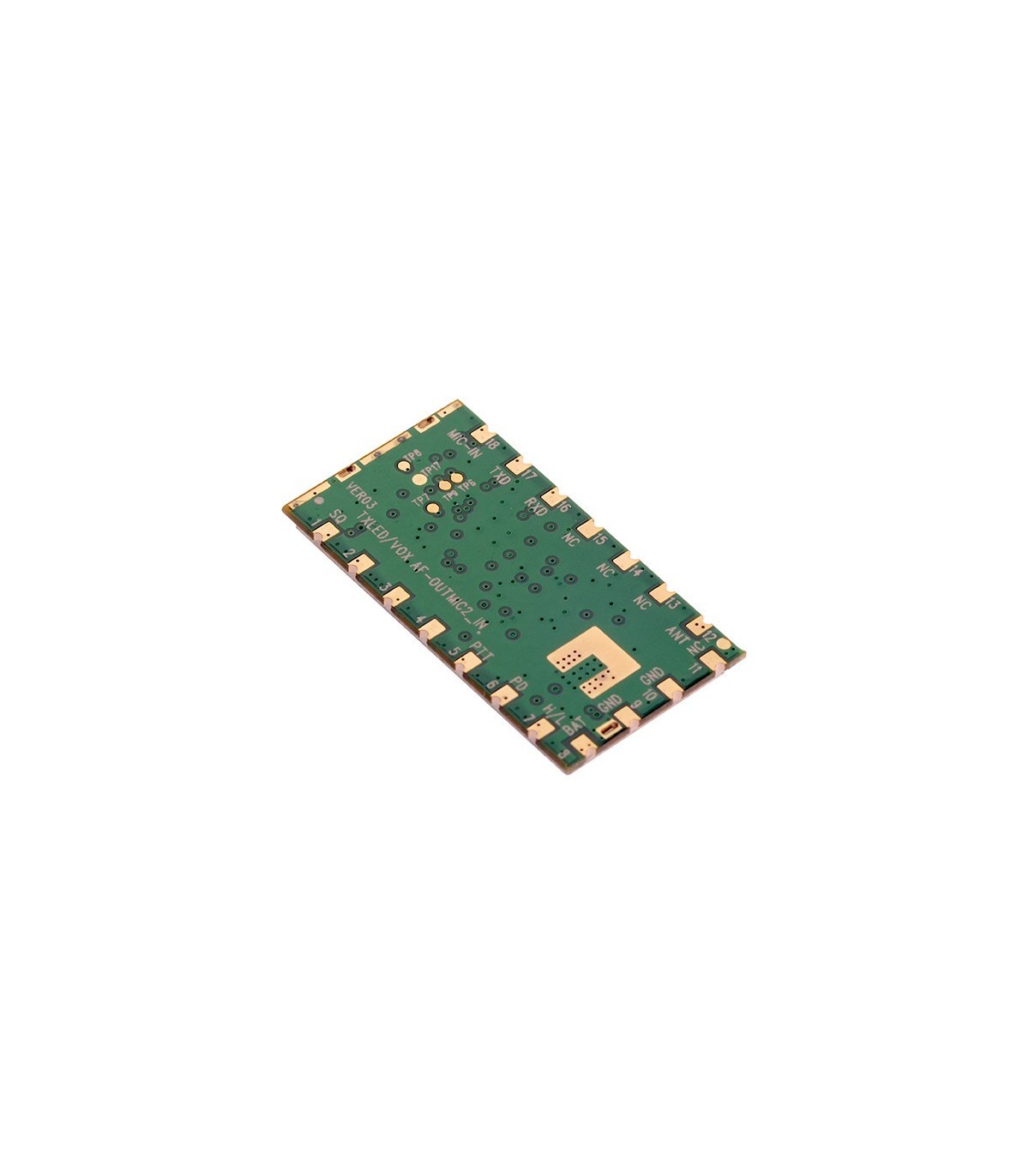

FRS 1W C-U1611 ماژول فرستنده و گیرنده صوت و دیتا
کد محصول:
190112001
400-480MHz, 1W, UHF, Analog walkie talkie
10,530,000 ریال
بدون مالیات
علاقهمندی0
افزودن به لیست علاقهمندیها
افزودن به مقایسه0
از این محصول می توان برای ارسال صوت و در ساخت واکی تاکی استفاده کرد و دارای ارتباط UART می باشد. ابعاد کوچک این ماژول باعث می شود در کاربرد های گوناگون حتی دستگاه های دستی مورد استفاده قرار گیرد.
علاوه بر ارسال صوت توسط ماژول، می توان دیتا یا SMS و DTMF نیز ارسال کرد. این ماژول تا 100 بایت داده را می تواند در یک ارتباط، ارسال نماید. همچنین این ماژول دارای یک میکروکنترلر داخلی نیز می باشد.

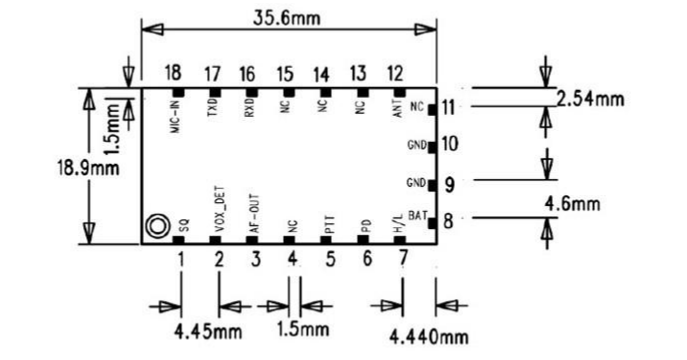

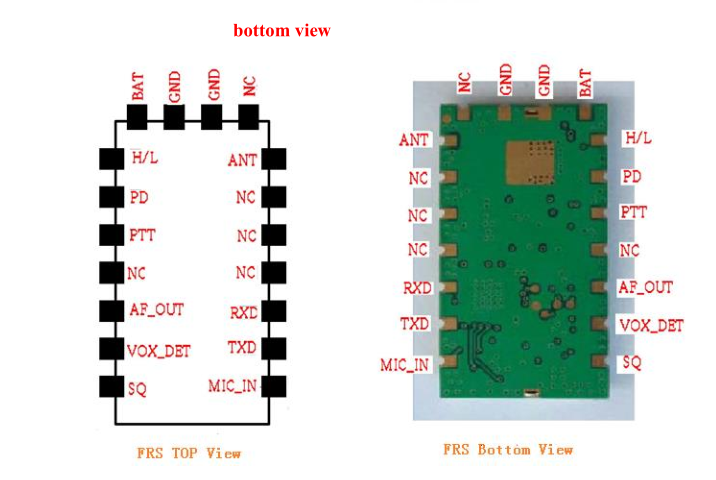

مشخصات پایه های ماژول:
|
J1 pin name |
Pin number |
Function description |
|
SQ |
1 |
Squelch control 0: active |
|
VOX_DET |
2 |
1） with VOX mode，it is the VOX state indication； 0： Talk finished； 1： Talking； 2） without VOX，it is the transmitter state indication； 0： receive state 1： transmitter state
|
|
AF_OUT |
3 |
Audio output |
|
MIC1(NC) |
4 |
NC |
|
PTT |
5 |
PTT control 1：Receive； 0：Transmit |
|
PD |
6 |
Sleep control， 0： into sleep state 1： Running
|
|
H/L |
7 |
RF transmit power selection； 0： 0.5W; NC： 1W; Note: if you want a 1w power ,just leave this pin NC, it can’t be pull high. |
|
BAT |
8 |
Power supply: DC 3.3V - 5V |
|
GND |
9 |
GND |
|
GND |
10 |
GND |
|
NC |
11 |
NC |
|
ANT |
12 |
Rf Antenna input; |
|
NC |
13 |
NC |
|
NC |
14 |
NC |
|
NC |
15 |
NC |
|
RXD |
16 |
UART - Rxd |
|
TXD |
17 |
UART - Txd |
|
MIC_IN |
18 |
Microphone input;
|

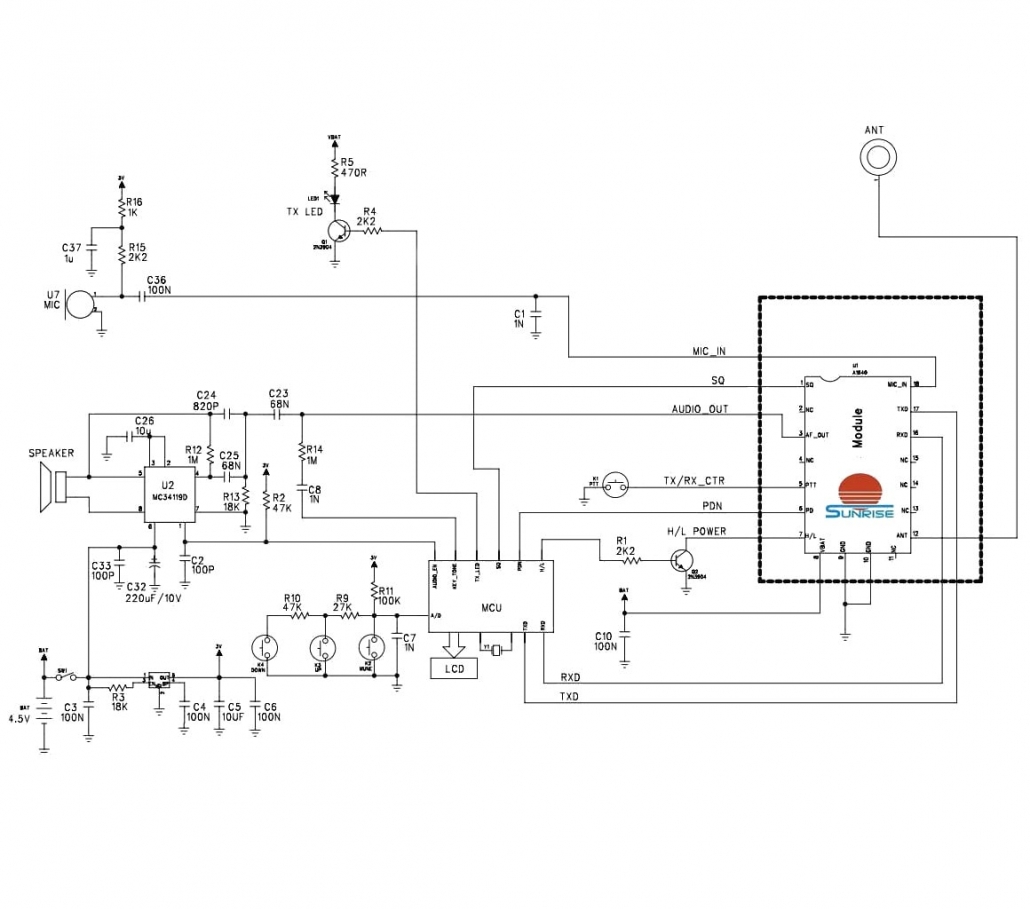

نمونه مدار راه اندزای ماژول:
190112001
مشخصات
- پارت نامبر
- FRS-1W-C-U1611
- نوع کاربرد
- Transmitter
- تعداد پایه
- 18
- حداکثر ولتاژ کاری
- 5VDC
- ولتاژ کاری
- 3.3-5VDC
- توان
- 1W
- باند فرکانسی
- UHF
- پروتکل ها
- UART
- امپدانس آنتن
- 50Ω
- فرکانس
- 400M～480MHz
- نوع نصب
- سطحی
- چاپ مس
- سبز
- طول (mm)
- 36
- عرض (mm)
- 19
- ارتفاع (mm)
- 35
- فاصله پین ها (mm)
- 4.45
- نوع بسته بندی
- کیسه آنتی استاتیک
- تعداد در بسته
- 1
- کشور سازنده
- چین
