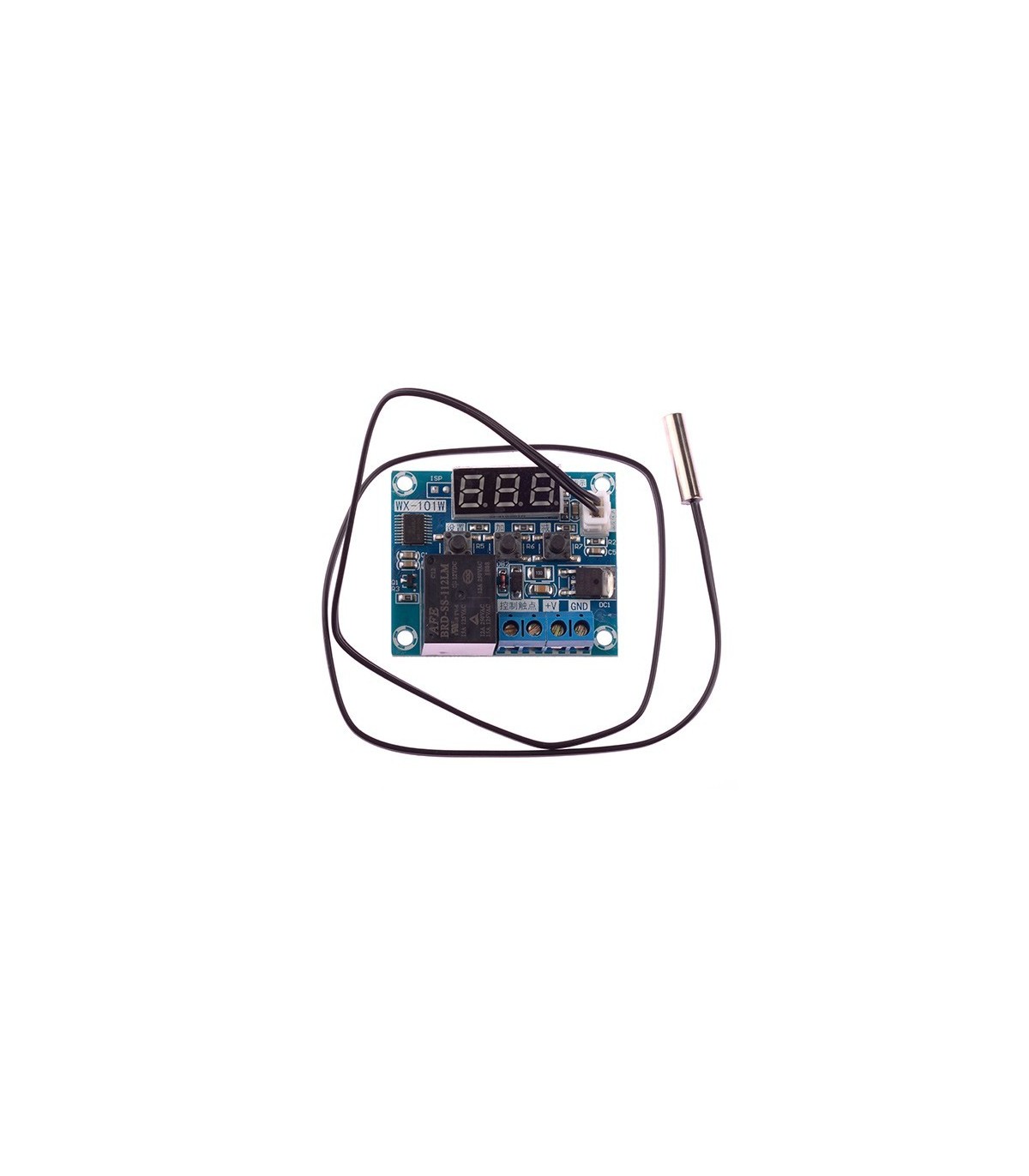

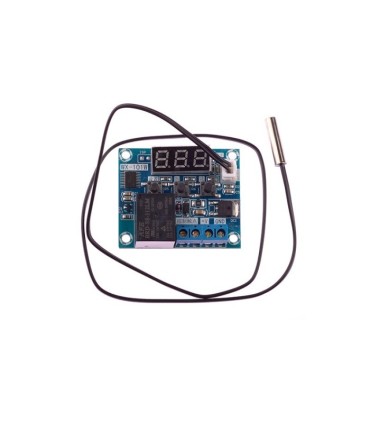

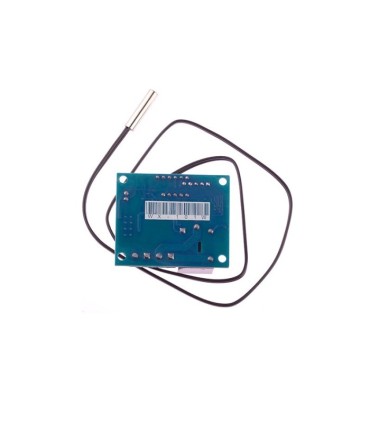

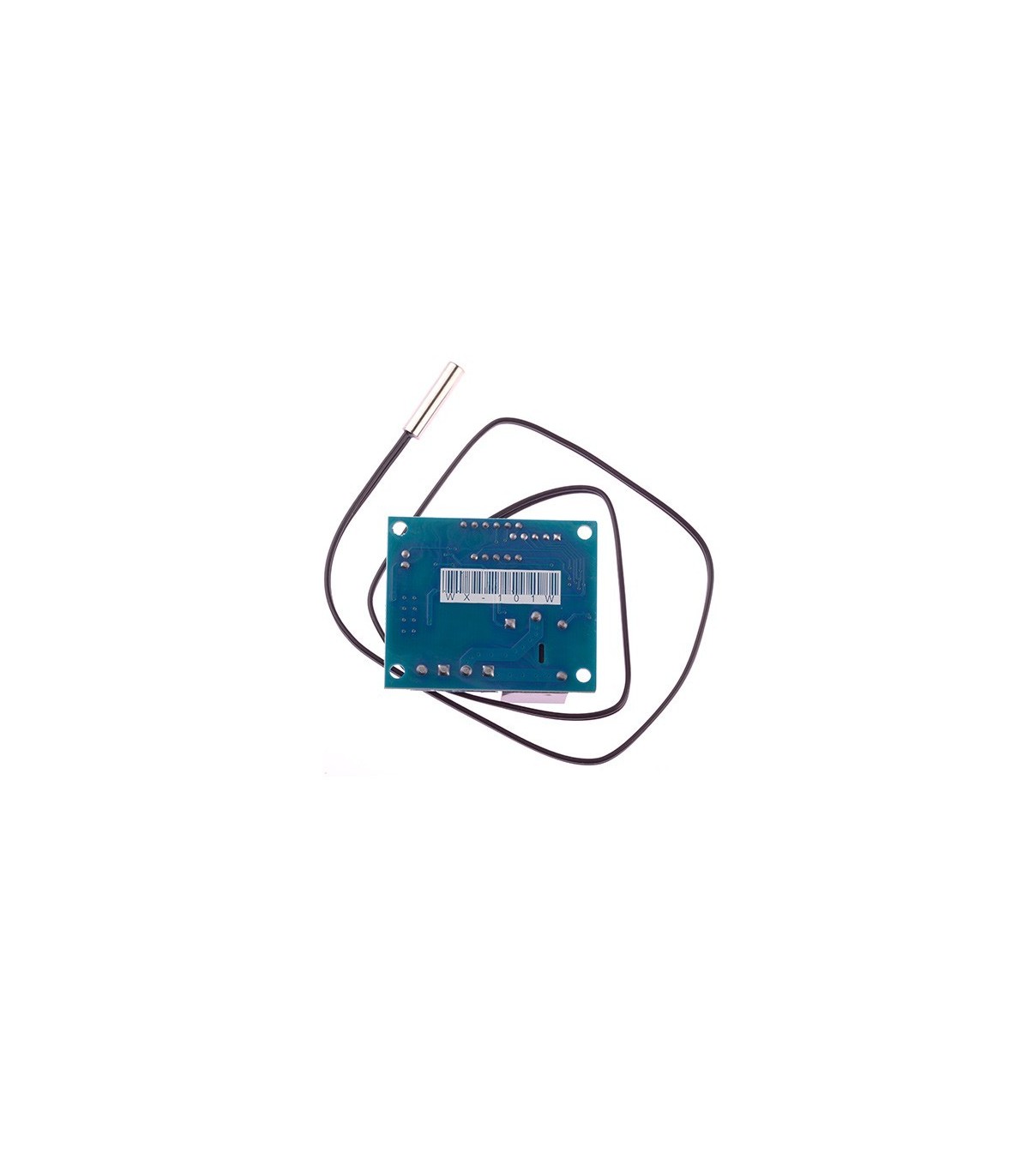

این ماژول یک کنترلر دما و ترموستات دیجیتال با سنسور ضد آب از نوع DS18B20  می باشد که توانائی اندازه گیری دما از -50 درجه تا +110 درجه سانتی گراد را دارا می باشد.همچنین دقت اندازه گیری این ترموستات 0.1 درجه سانتی گراد می باشد.

سایر اطلاعات جهت کار با این ماژول به شرح زیر می باشد:

بازنشانی تنظیمات کارخانه: دکمه “set” را به مدت 3 ثانیه نگه دارید و سپس رها کنید، تنظیمات کارخانه به طور خودکار بازنشانی می شود.

تنظیم دمای ترموستات: با فشردن دکمه های “+”(بالا) و “-“(پایین) می توانید، مقدار دمای مورد نظر را تنظیم کنید، البته پس از تغییر مقدار دما برای ذخیره آن بایستی یک بار دکمه “set” فشرده شود.

تنظیم پارامتر های کنترلی:

با فشردن دکمه “set”، وارد منوی تنظیمات ماژول می شوید، با فشردن دکمه های “+”(بالا) و “-“(پایین) می توانید بین تنظیمات جابجا شوید. با فشردن دکمه “set” روی هر پارامتر مقدار آن را ویرایش می شود. هنگام ویرایش هر پارامتر مجددا می توانید با فشردن دکمه های “+”(بالا) و “-“(پایین) مقدار پارامتر را تغییر دهید، در نهایت با فشردن دکمه “set” مقدار پارامتر ذخیره می شود.

تنظیم پارامتر F-1 (گرمایشی/سرمایشی): پارامتر “F-1” مشخص کننده عملکرد کلی ماژول است، این ماژول دارای دو مقدار “HH” و “CC” است، که می توان با توجه به عملکرد مورد نظر یکی از آن ها را انتخاب کرد.

چنانچه مقدار “HH” برای پارامتر “F-1” انتخاب شود، ماژول در مد گرم سازی عمل می کند. در این حالت اگر دمای محیط از دمای تنظیم شده پایین تر رود، رله متصل شده و تجهیز گرمایشی آغاز به کار می کند.

چنانچه مقدار “CC” برای پارامتر “F-1” انتخاب شود، ماژول در مد سرد سازی عمل می کند. در این حالت اگر دمای محیط از دمای تنظیم شده بالا تر رود، رله متصل شده و تجهیز سرمایشی آغاز به کار می کند.

تنظیم پارامتر F-2 (اختلاف دمای آغاز به کار): با تنظیم این پارامتر می توان مقداری اختلاف دما تعیین کرد تا هنگام رسیدن دمای محیط به دمای تعیین شده، بلافاصله واکنش انجام نشود(رله روشن نشود)، با مقداری اختلاف دما واکنش رخ دهد.

تنظیم پارامتر F-3 (پارامتر کالیبراسیون): چنانچه دمای نمایش داده شده توسط ماژول دارای مقداری تلرانس باشد، می توان با تنظیم این پارامتر، می توان به دمای اندازه گیری شده مقداری اضافه یا از آن مقداری کم کرد تابه مقدار دقیق خود برسد.

تنظیم پارامتر F-4 (تاخیر آغاز به کار): می توان با تغییر این پارامتر زمانی را تحت عنوان تاخیر واکنش تنظیم نمود. با تنظیم این پارامتر هنگامی که دمای محیط در محدوده واکنش قرار گیرد، قبل از متصل شده رله مقداری تاخیر زمانی لحاظ می شود و بعد رله روشن می شود.

 نحوه اتصالات:

اتصالات ماژول ترموستات wx-101w

ترموستات WX-101W مجهز به رله قطع و وصل خروجی 12 آمپری بوده و می تواند در کنترلرهای دما، انکوباتورها، گلخانه ها، چیلر،  خشک کن های میوه و زعفران، دستگاه های جوجه کشی و … مورد استفاده قرار گیرد.
