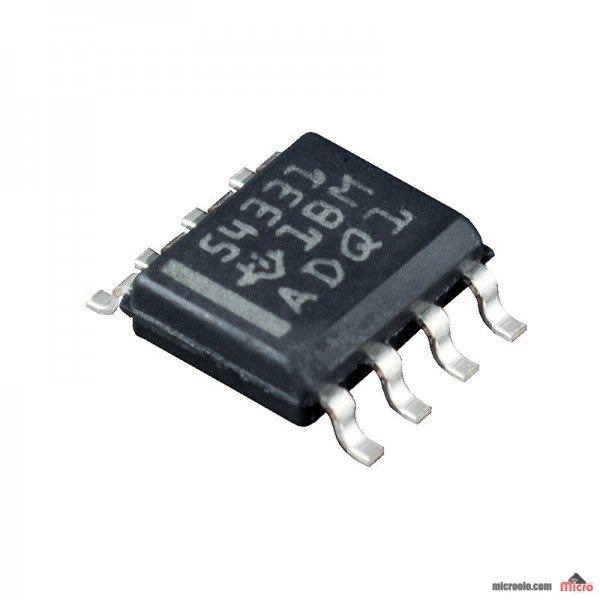

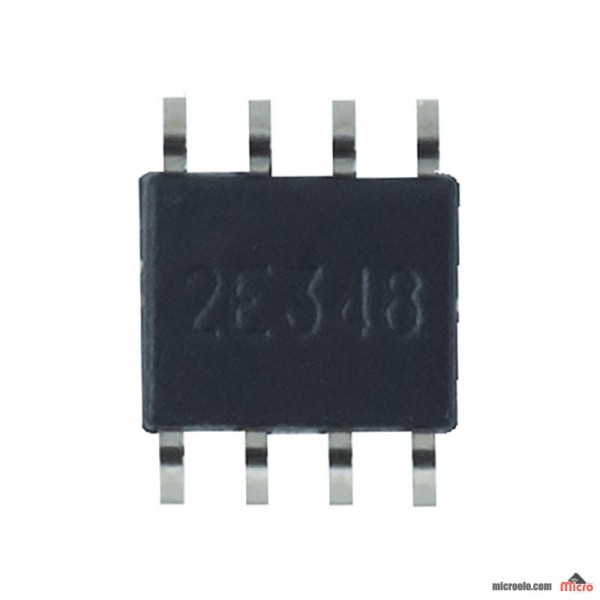

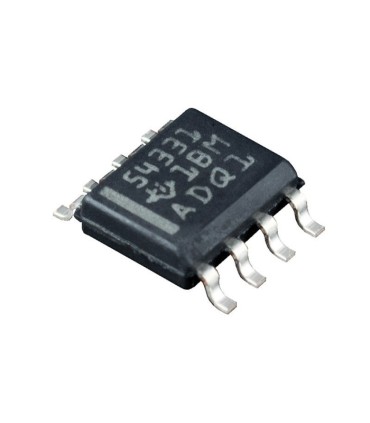

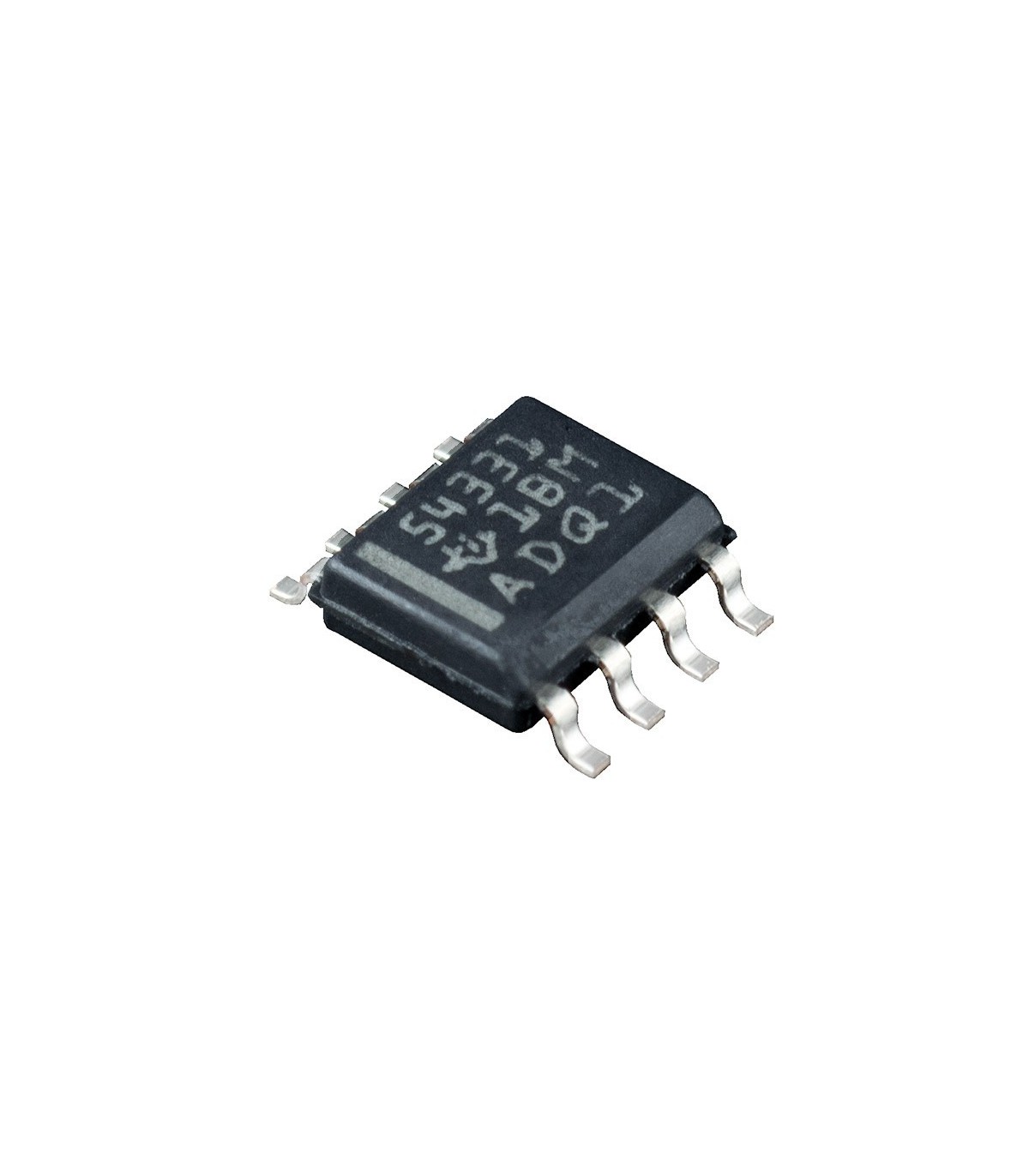

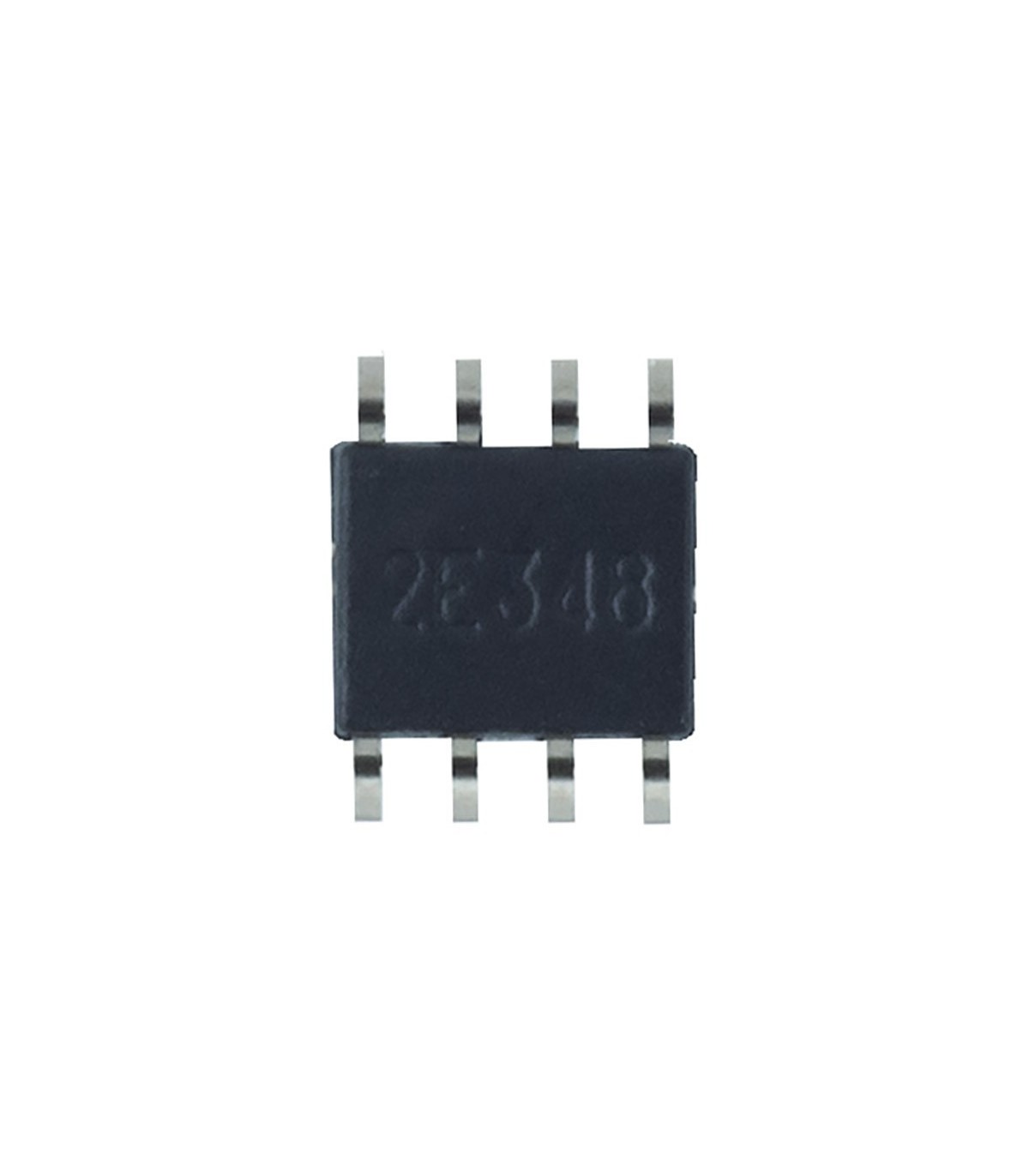

صفحه نخست TPS54331DR ,SO-8,TI
TPS54331DR ,SO-8,TI

TPS54331DR ,SO-8,TI

110115002

قیمت محصول: 515,000 ریال

برای خرید عمده و دریافت قیمت ویژه، با ما تماس بگیرید

  03132373281

+ -

اشتراک گذاری این محصول در :

با خرید این محصول شما 51500 امتیاز وفاداری دریافت میکنید.
مجموع امتیازات شما : 51500 امتیاز
ارزش امتیازات شما : 10,300 ریال.


مجموع امتیاز ها مجموع امتیاز ها:

0
0/5 - 0 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

یک مدار مبدل DC-DC (تبدیل ولتاژ DC به DC) با ویژگی‌های خاص می‌باشد. در ادامه، مشخصات دقیق و فنی این مدار را برای شما تفسیر می‌کنیم:

1. ورودی ولتاژ:
- محدوده ولتاژ ورودی: این مدار می‌تواند ولتاژ ورودی در محدوده 3.5 ولت تا 28 ولت را قبول کند. به عبارت دیگر، می‌تواند با ولتاژ‌های در این بازه کار کند.

2. خروجی ولتاژ:
- ولتاژ خروجی تنظیم‌پذیر: این مدار می‌تواند ولتاژ خروجی را تنظیم کند و مقدار ولتاژ خروجی را از 0.8 ولت به بالا انتخاب کند.

3. جریان خروجی:
- جریان خروجی مداوم تا 3 آمپر: این مدار قادر است تا 3 آمپر جریان مداوم را برای بار خروجی فراهم کند.

4. کارایی بالا:
- از اکومد پالس پرشینگ (Pulse Skipping Eco-mode™) برای افزایش کارایی در بارهای سبک بهره می‌برد.

5. فرکانس کاری:
- فرکانس سوئیچینگ ثابت: مدار با فرکانس سوئیچینگ 570 کیلوهرتز کار می‌کند.

6. مصرف برق در وضعیت خاموش:
- مصرف برق خاموش (Shutdown Quiescent Current): در حالت خاموش حدود 1 میکروآمپر از انرژی مصرف می‌کند.

7. کنترل جریان و حمایت‌ها:
- امکان کنترل ابتدایی کند (Slow-Start) برای محدود کردن جریان ورودی در آغاز راه‌اندازی دارد.
- حفاظت در مقابل ولتاژ زیر ولتاژ عملکرد نرمال (UVLO).
- حفاظت در مقابل افزایش ناگهانی ولتاژ (Overvoltage Transient Protection).
- حفاظت در هر چرخه در مقابل افزایش جریان (Cycle-by-Cycle Current Limit).
- حفاظت حرارتی (Thermal Shutdown Protection).

8. پکیج و بسته‌بندی:
- این مدار در دو نوع پکیج قابل دسترسی است: پکیج SOIC8 معمولی و پکیج SOIC8 PowerPAD™ با امکان انتقال حرارت بهتر.

این مشخصات نشان می‌دهد که مدار یک مبدل DC-DC با ویژگی‌های مفید برای کاربردهای مختلف از جمله تغذیه و تامین انرژی برای ادوات الکترونیکی مختلف، مانند مدارهای رقابتی و تغذیه میکروکنترلرها، منابع تغذیه و سیستم‌های تغذیه‌ای صنعتی است.

پکیج SOIC8
جریان مصرفی 1µA≅
ولتاژ کاری 3.5 تا 28 ولت
جریان خروجی 3 آمپر
ولتاژ خروجی 0.8 تا ولت (متغیر)
فرکانس سوئیچینگ 570KH

مجموع امتیاز ها:
0 1 2 3 4
0/5
براساس 0 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (0)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
نوشتن دیدگاه

TPS54331DR datasheet    حجم فایل :(2.15M)
