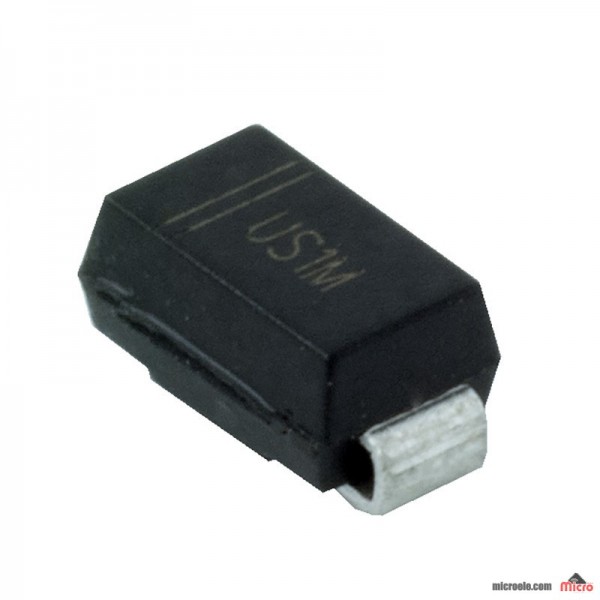

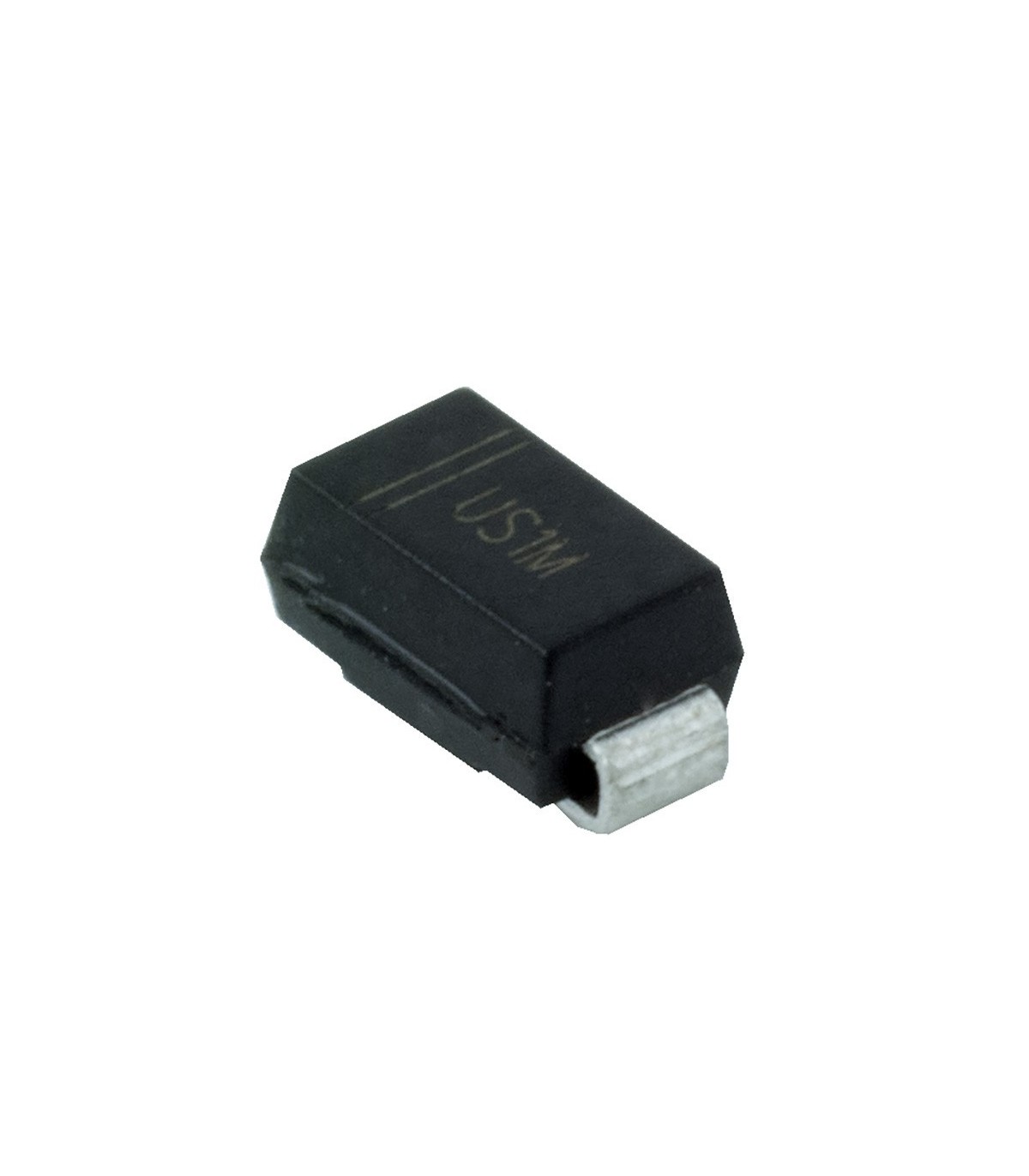

دیود US1M,DO-214AC

- **نوع دیود (Diode Type)**: این دیود به عنوان "Fast Recovery" یا "دیود با بازیابی سریع" شناخته می‌شود. این نوع دیودها برای کاربردهایی مناسب هستند که نیاز به سرعت بازیابی برای تغییر وضعیت دیود دارند.

- **تنظیم دیود (Diode Configuration)**: این دیود به صورت "Single" یا تکی تنظیم شده است، به این معنا که در یک بسته تکی قرار دارد.

- **ولتاژ معکوس  (Repetitive Reverse Voltage Vrrm Max)**: این دیود دارای ولتاژ معکوس تکراری حداکثر از ۵۰ تا ۱۰۰۰ ولت می‌باشد.

- **جریان میانگین (Forward Current If(AV))**: این دیود توانایی جریان میانگین حداکثر ۱ آمپر را دارد.

- **ولتاژ حداکثر (Forward Voltage VF Max)**: ولتاژ جلویی حداکثر برای این دیود ۱.۷ ولت است.

- **زمان بازیابی معکوس (Reverse Recovery Time trr Max)**: این دیود دارای زمان بازیابی معکوس حداکثر ۷۵ نانوثانیه (ns) است.

- **جریان بالابر (Forward Surge Current Ifsm Max)**: این دیود تا ۳۰ آمپر جریان جلویی بالابر را تحمل می‌کند.

- **دمای کارکرد (Operating Temperature Range)**: دمای کارکرد این دیود از -۵۵ درجه سلسیوس تا +۱۵۰ درجه سلسیوس متغیر است.

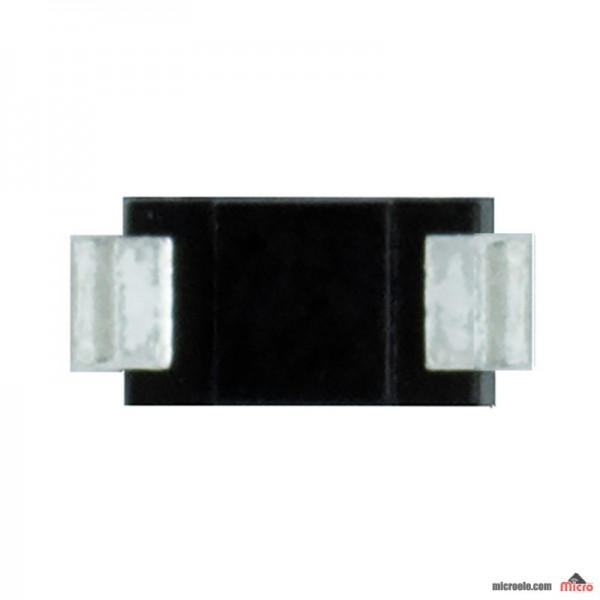

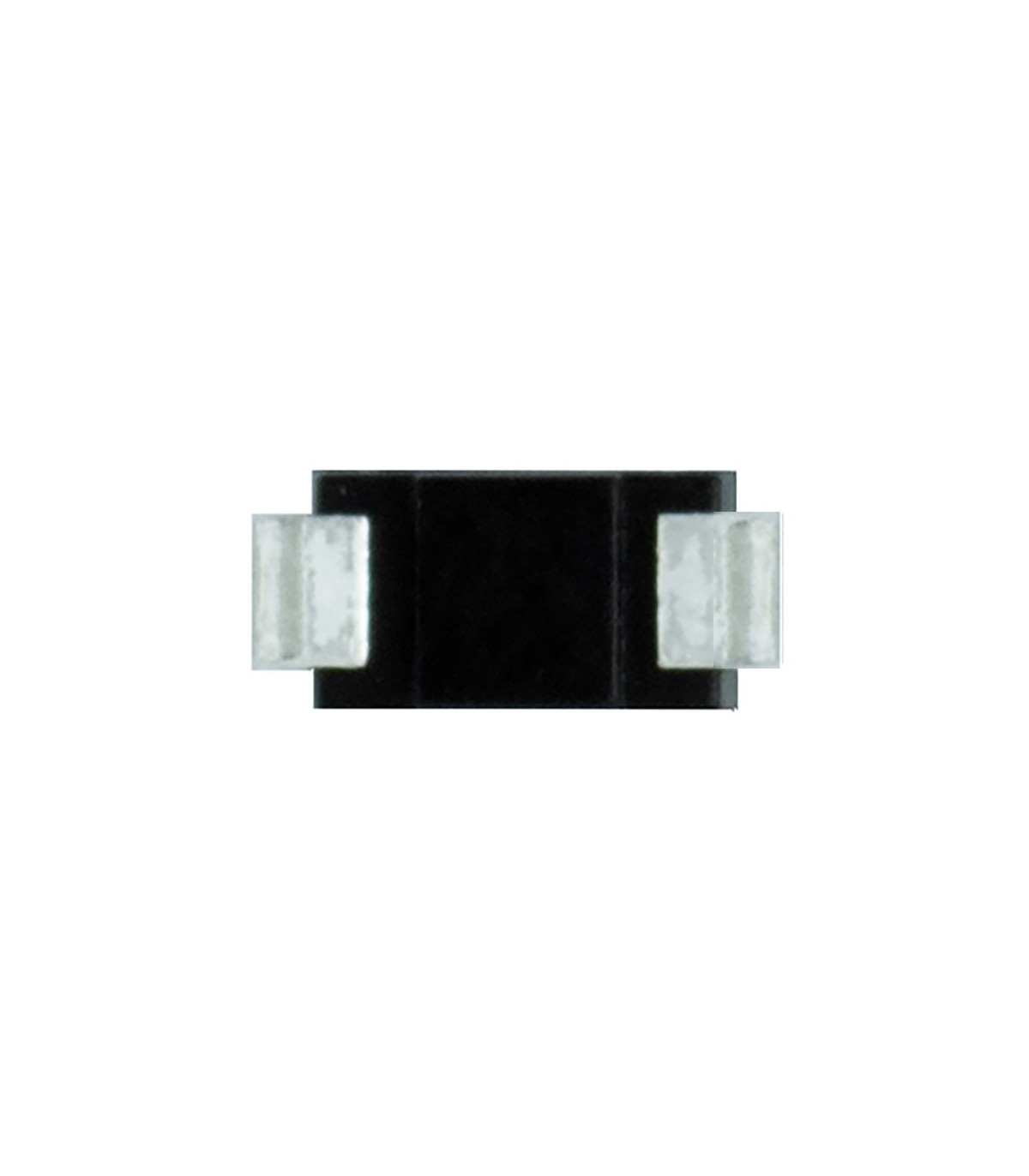

- **نوع بسته‌بندی (Diode Case Style)**: این دیود با بسته‌بندی DO-214AC یا SMA ارائه می‌شود که یک نوع بسته‌بندی SMD (Surface Mount Device) است.

- **تعداد پین‌ها (No. of Pins)**: این دیود دارای ۲ پین است.

- **جریان بالاترین مجاز (Forward Current If Max)**: حداکثر جریان جلویی مجاز برای این دیود نیز ۱ آمپر است.

- **حداکثر دمای تقاضا در نقطه اتصال به کیس (Junction to Case Thermal Resistance)**: این مقدار ۷۵ درجه سلسیوس بر وات (°C/W) می‌باشد، که نمایانگر میزان انتقال حرارت از نقطه اتصال دیود به کیس است.

این اطلاعات مشخصات مهمی از این دیود را فراهم می‌کنند و می‌توانند به شما در انتخاب و استفاده مناسب از این دیود در مدارهای الکترونیکی کمک کنند. برای اطلاعات دقیق‌تر و نحوه استفاده بهتر، به دیتاشیت مربوط به این دیود از تولید کننده مراجعه کنید.
