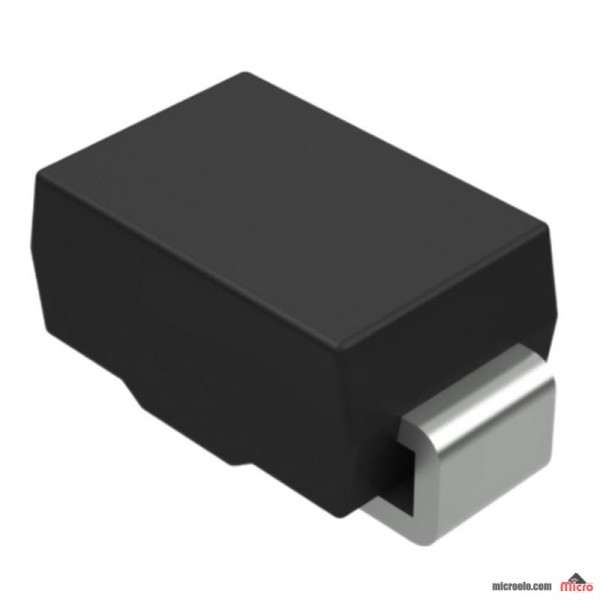

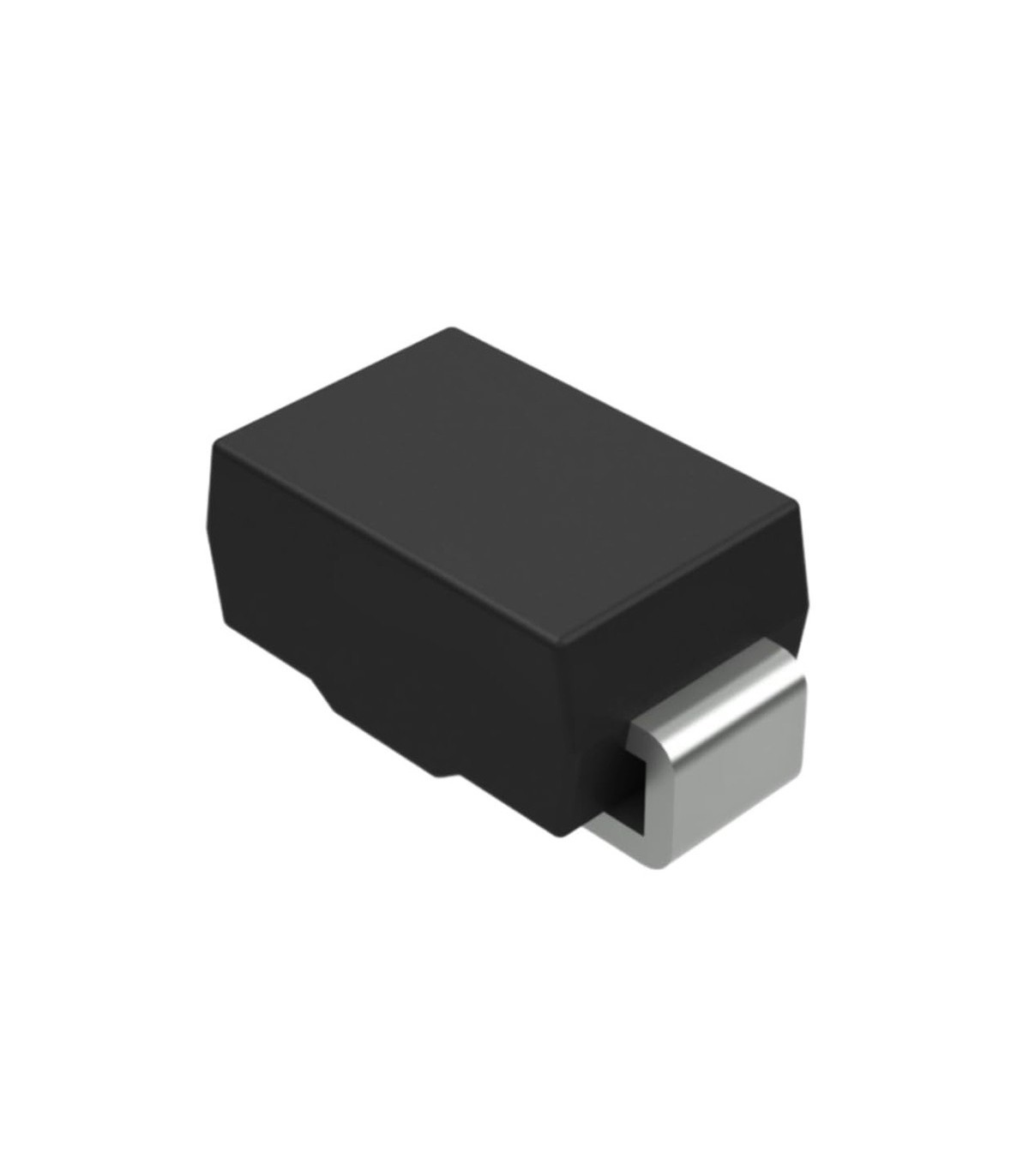

دیود SMBJ36CA,DO-214AA

منحنی مشخصه دیودهای TVS شبیه دیودهای زنر است. وقتی ولتاژ بایاس معکوس دیود TVS کمتر از ولتاژ شکست است، جریان نشتی بسیار ناچیزی از آن عبور می کند. اما وقتی ولتاژ بایاس معکوس از ولتاژ شکست بیشتر می شود، جریانی از دیود عبور می کند. بنابراین امپدانس کمی در ناحیۀ شکست به وجود می آید و ولتاژ بایاس معکوس دیود ثابت می ماند. تصویر زیر منحنی مشخصه دیودهای TVS یک طرفه را نشان می دهد.

با ولتاژ معکوس در محدودۀ صفر تا ولتاژ شکست (BV یا Breakdown Voltage) جریان ناچیزی از دیود عبور می کند. این جریان همان جریان نشتی دیود در بایاس معکوس است. هنگامی که ولتاژ معکوس از ولتاژ شکست بیشتر می شود، دیود روشن می شود. در این هنگام جریان هر مقدار که تغییر کند، تغییرات ولتاژ چشمگیر نخواهد بود. بنابراین اگر تغییرات جریانِ لحظه ای زیاد هم باشد، ولتاژ معکوس در حدود ولتاژ شکست باقی خواهد ماند.
