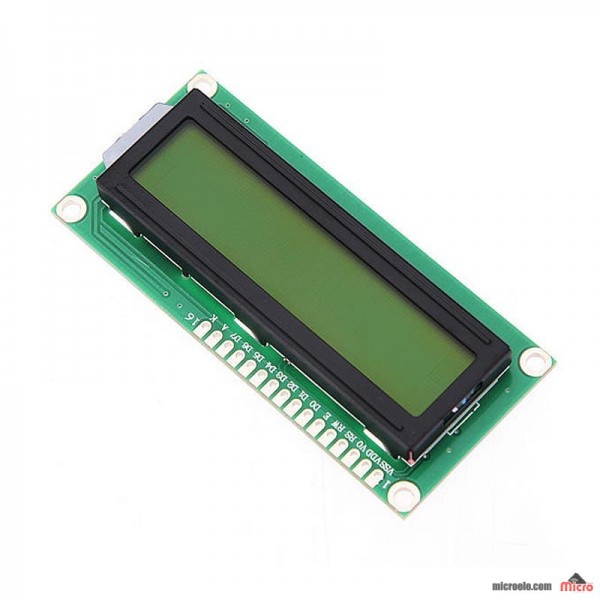

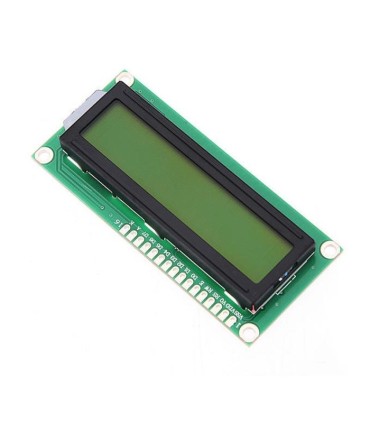

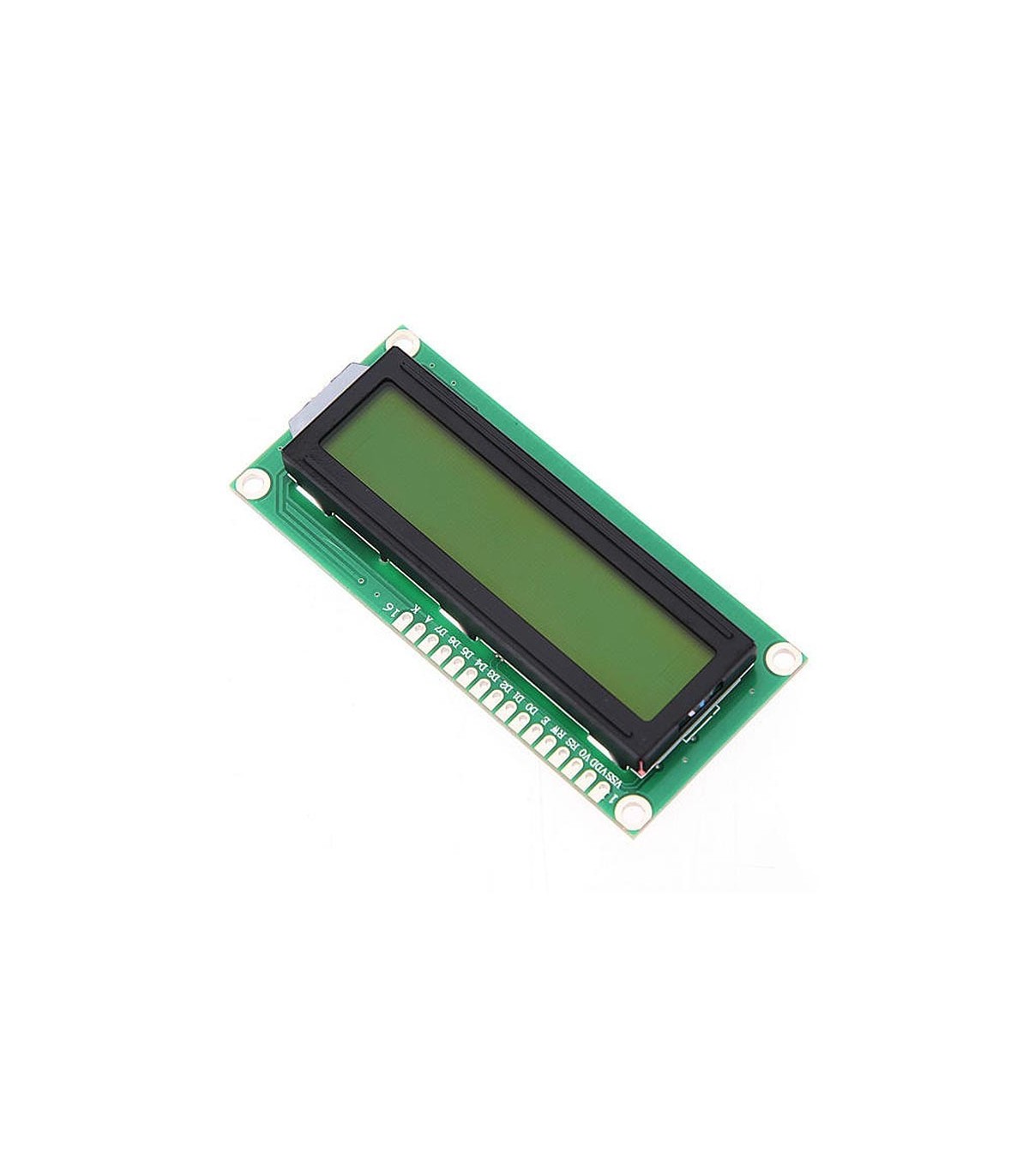

نمایشگر کاراکتری LCD 2x16 بک لایت سبز

نمایشگر کاراکتری LCD 2x16 بک لایت سبز

موجودی : این محصول فعلا موجود نیست

اگر موجود شد خبرم کن
200101002

Charecter LCD 1602 ,Green

قیمت محصول: 0 ریال

اشتراک گذاری این محصول در :

هیچ امتیاز پاداش برای این محصول وجود ندارد.


مجموع امتیاز ها مجموع امتیاز ها:

0
0/5 - 0 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

هر نمایشگر کاراکتری دارای تعداد مشخصی سطر و ستون می­باشد که میتواند جملات ، اعداد و یا نماد ها را به نمایش بگذارد.

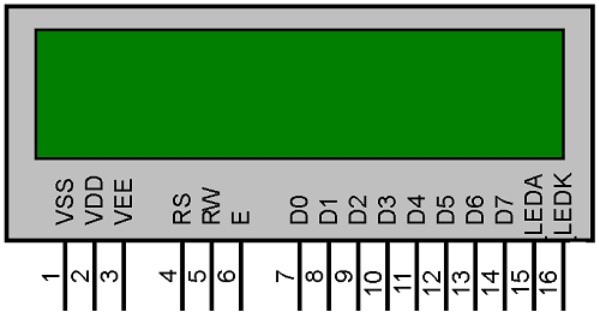

 این نوع نمایشگر­ها (اکثر کاراکتری­ها) برای انتقال دیتا به ال سی دی، اتصال 4 بیتی و 8 بیتی را پشتیبانی می­کنند. در مجموع دارای 16 پایه برای اتصال هستند که 8 تای آن برای انتقال دیتا (پایه­ های D0 تا D7) و 2 عدد آن برای نور پس زمینه (LEDA+,LEDK-)، E پایه فعال سازی نمایشگر،RW  پایه خواندن و نوشتن نمایشگر است  نمای تنظیم حالت نوشتن یا خواندن و RS پایه انتخاب رجیستر مربوط به انتخاب دستور یا نوشتار است.

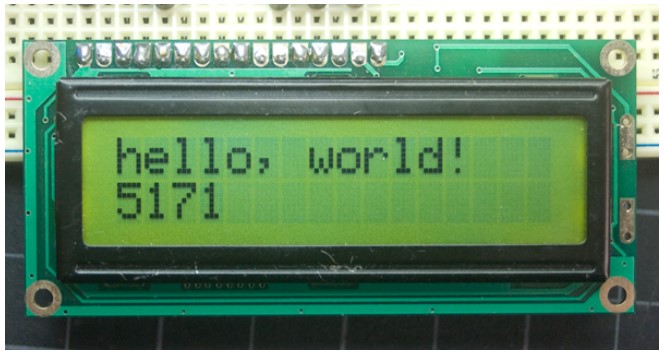

  در این قسمت یک نمونه آزمایشی برای نمایش اطلاعات روی نمایشگر ارائه شده است.





نوع Character 1602
پکیج THD PCB Module
تعداد پایه 16
جریان مصرفی 26.2mA
ولتاژ کاری 4.5-5.5VDC
وزن 33
طول (mm) 80
عرض (mm) 13.5
ارتفاع (mm) 36
تعداد در بسته 2

مجموع امتیاز ها:
0 1 2 3 4
0/5
براساس 0 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (0)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
نوشتن دیدگاه

نمایشگر کاراکتری-سورس HelloWorld    حجم فایل :(528.6k)

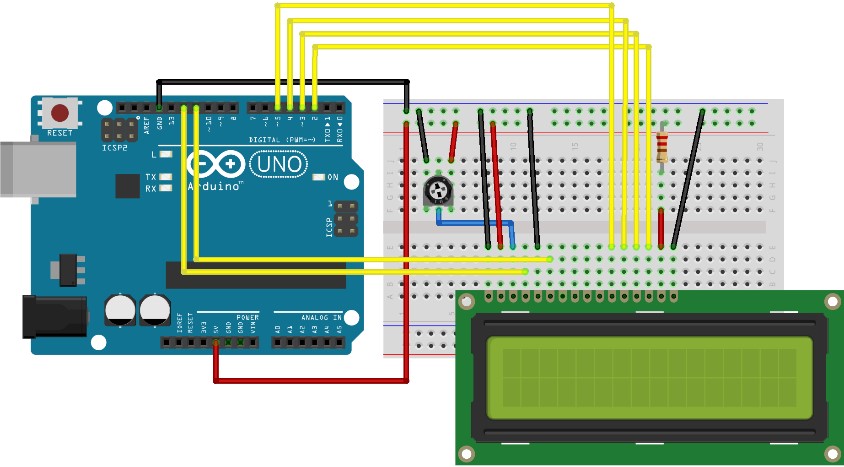

نمونه اتصال LCD 1602به برد آردینو یونو و سورس کد مربوطه توضیح مختصر : در اینجا هدف راه¬اندازی نمایشگر 1602 با کتابخانه¬های موجود آردینو و نمایش کلمه¬ای روی این نمایشگر است.
