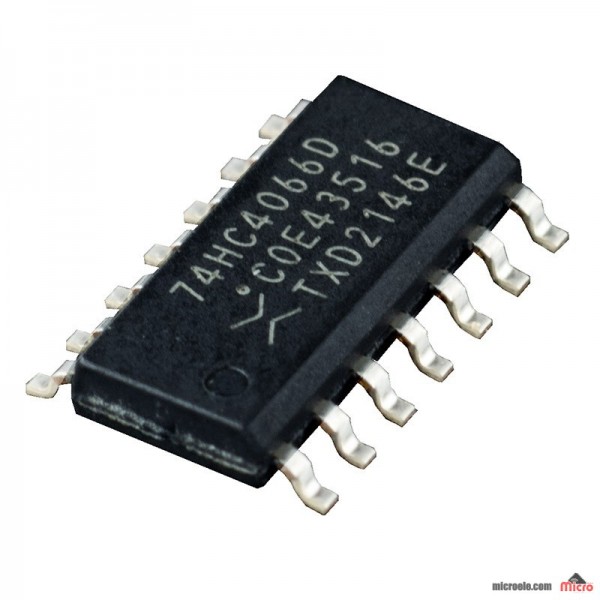

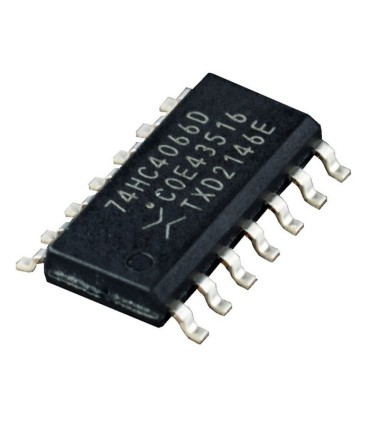

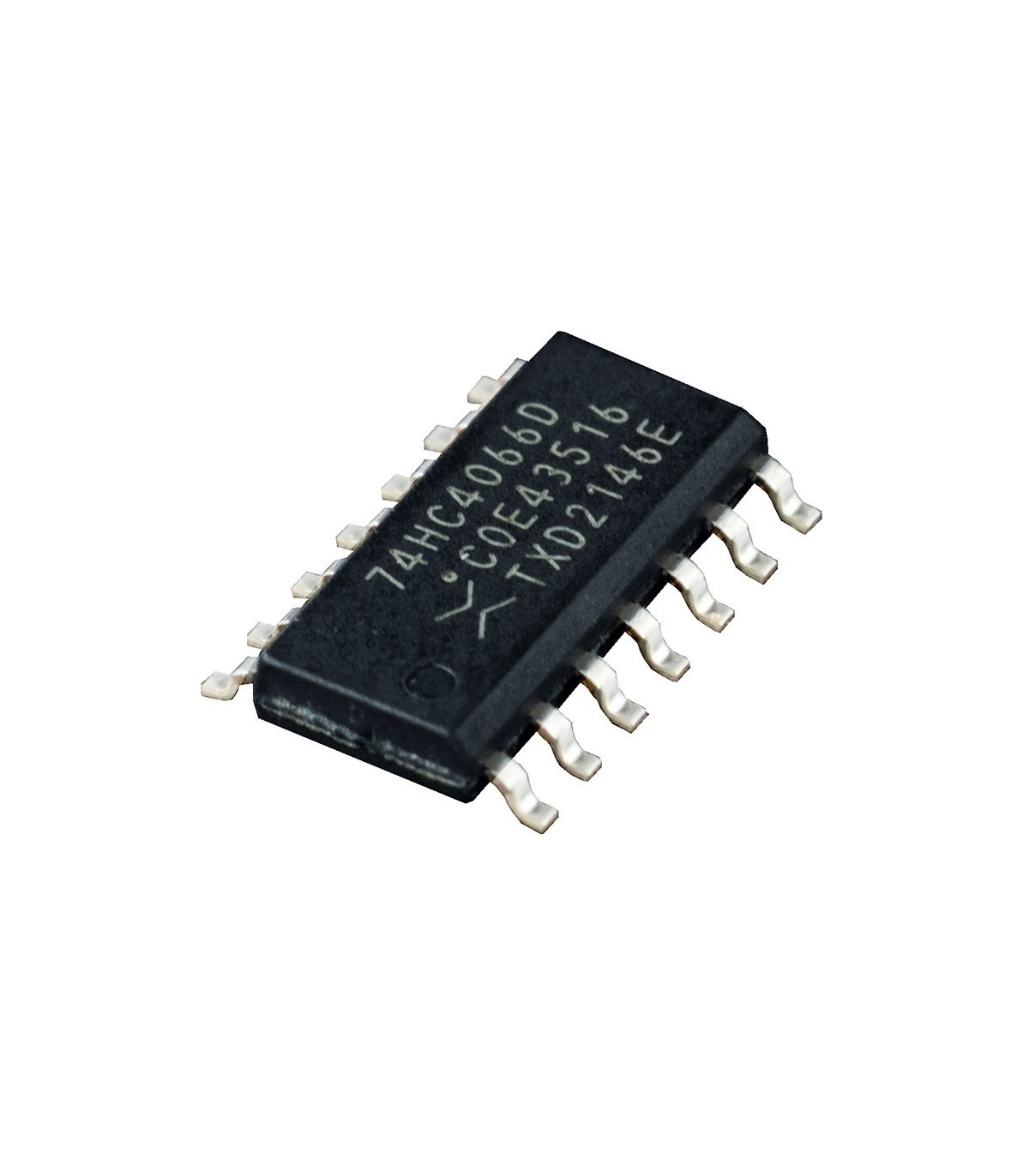

آی سی 74HC4066D

مشخصات آی سی 74HC4066 از شرکت NXP به صورت زیر است:

- دسته محصول: آی سی های سوئیچ آنالوگ (Analogue Switch ICs)
- تولید کننده: NXP Semiconductors
- تطابق با استاندارد RoHS: دارای تطابق با استاندارد RoHS
- تعداد کلیدها: 4 کلید
- تنظیم: 4 کلید یکپارچه SPST (Single Pole Single Throw)
- مقاومت در حالت روشنی (On Resistance) - حداکثر: 85 اهم
- ولتاژ سوئیچینگ (Switch Voltage) - حداکثر: 9 ولت
- زمان فعال شدن (On Time) - حداکثر: 30 نانوثانیه (ns)
- زمان خاموش شدن (Off Time) - حداکثر: 20 نانوثانیه (ns)
- ولتاژ تغذیه عملیاتی: 5 ولت
- دمای عملیاتی حداکثر: +125 درجه سانتیگراد
- نوع نصب: SMD/SMT (Surface Mount Device/Surface Mount Technology)
- پکیج/معرفی: SO-14 (Small Outline 14-pin package)
- برند: NXP Semiconductors
- ارتفاع: حداکثر 1.45 میلیمتر
- طول: حداکثر 8.75 میلیمتر
- دمای عملیاتی حداقل: -40 درجه سانتیگراد
- نوع بسته‌بندی: (Tube)
- توان منتقلی (Power Dissipation) - حداکثر: 500 میلیوات (500 mW)
- تعداد در بسته کارخانه‌ای: 1140
- جریان تامینی (Supply Current) - حداکثر: 80 میکروآمپر (uA)
- نوع تامین تغذیه: تک تامین (Single Supply)
- ولتاژ تامین تغذیه حداکثر: 10 ولت
- ولتاژ تامین تغذیه حداقل: 2 ولت
- جریان مستمر کلید: 25 میلیآمپر (mA)
- عرض: حداکثر 4 میلیمتر
- وزن واحد: 0.5 گرم (g)

آی سی 74HC4066 شامل 4 کلید آنالوگ با تنظیم SPST است و برای کاربردهای مختلف در الکترونیک مورد استفاده قرار می‌گیرد. این آی سی دارای ویژگی‌هایی مانند مقاومت در حالت روشنی، ولتاژ سوئیچینگ، زمان فعال و زمان خاموش کم، و ولتاژ تغذیه مشخص شده است. همچنین، این آی سی مناسب برای نصب سطحی (SMD/SMT) و در پکیج SO-14 عرضه می‌شود.
