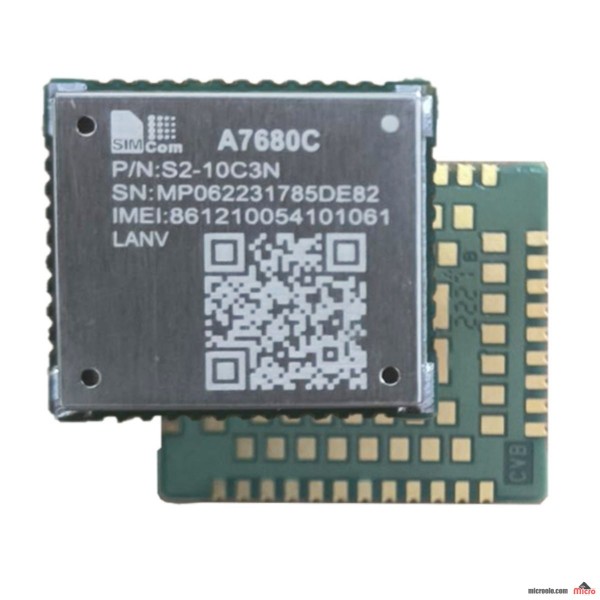

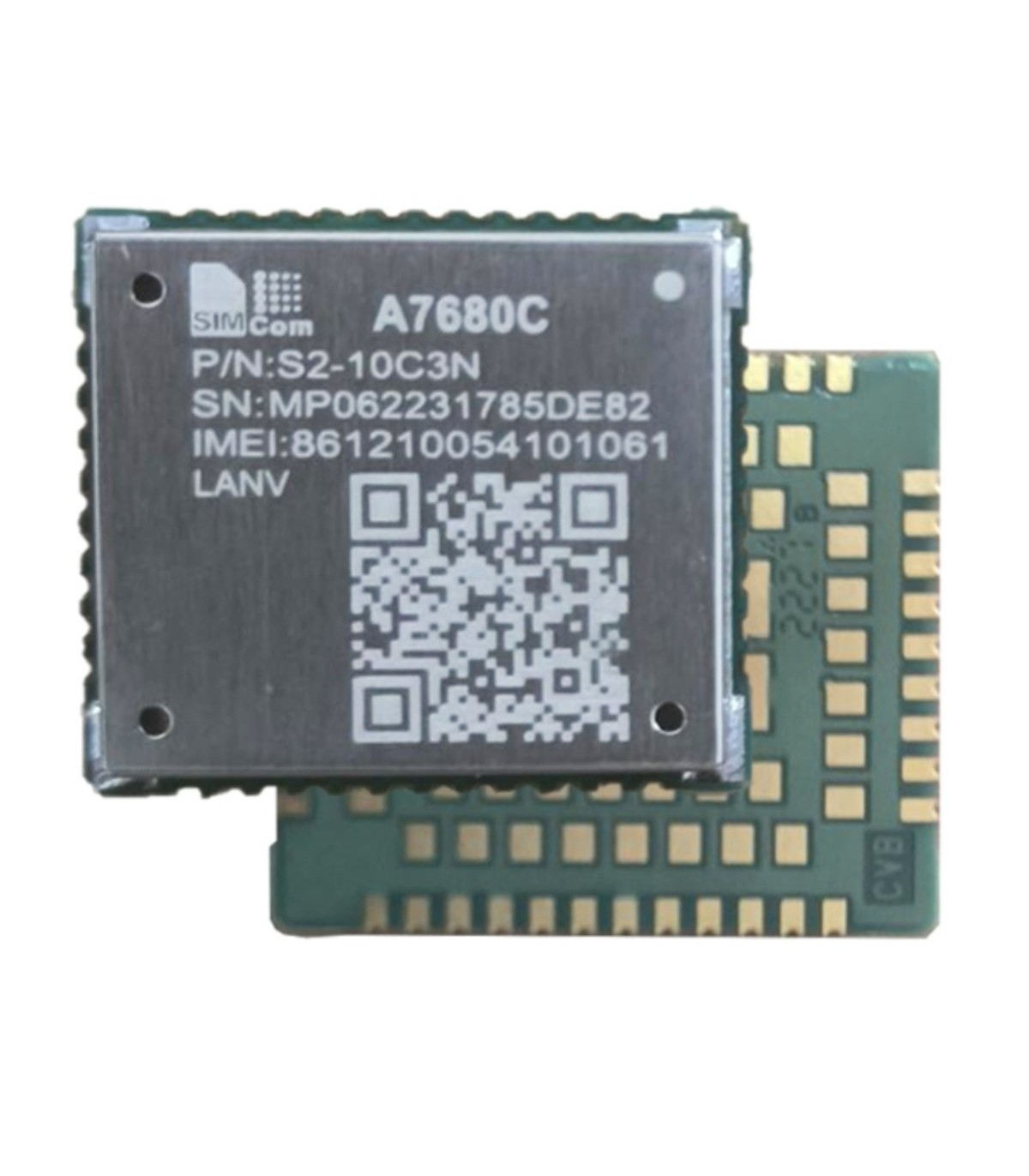

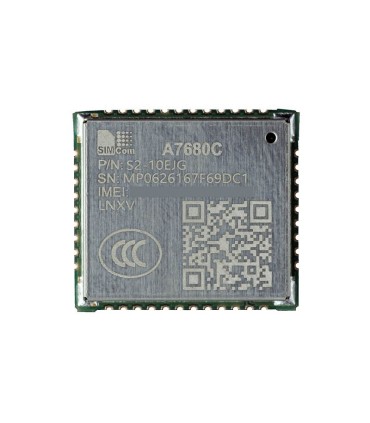

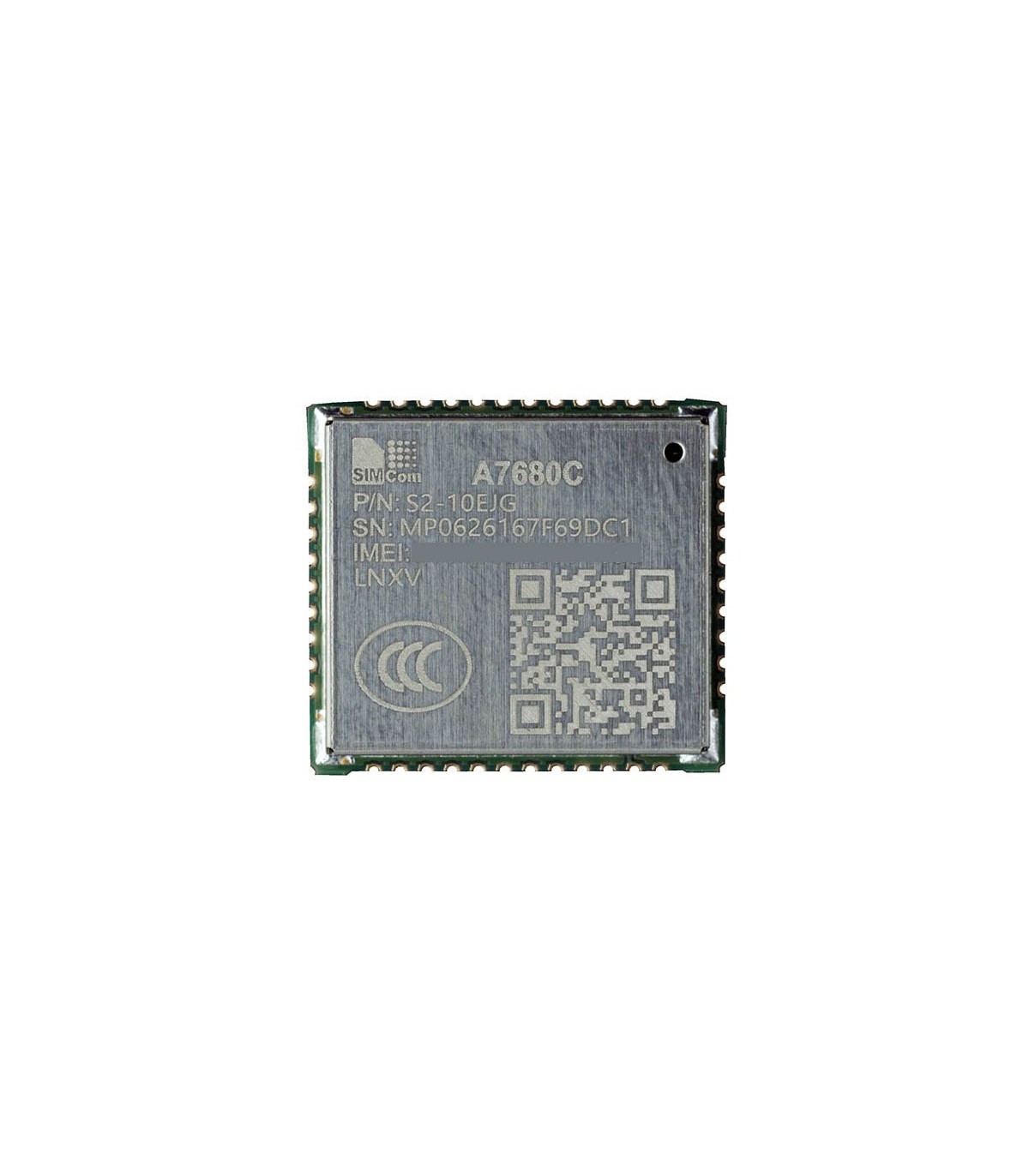

SIMA7680C-LNXV

نام ماژول A7680C-LNXV
سازنده SIMCom
کلاس LTE Cat.1
کشور هدف چین
پلتفرم پایه ASR1606 (R2) یا ASR1602 (R5)
تکنولوژی مودم نسل سوم پلتفرم Cat.1 شرکت ASR (پلتفرم 1603)

A7680C-LNXV یک ماژول فوق‌العاده کوچک و فوق‌العاده باریک از کلاس LTE Cat.1، ساخت شرکت SIMCom است که با هدف جایگزینی ماژول‌های نسل دوم (2G) طراحی شده است.

این ماژول بر پایه پلتفرم ASR1606 (نسل R2) یا ASR1602 (نسل R5) توسعه یافته و از نسل سوم چیپ‌ست Cat.1 شرکت ASR بهره می‌برد که برای کاربردهای اینترنت اشیاء با نرخ داده متوسط و پایین بهینه‌سازی شده است.

A7680C-LNXV به صورت ویژه برای بازار چین طراحی شده و ضمن ارائه عملکرد ارتباطی 4G، از هزینه تمام‌شده بسیار رقابتی برخوردار است.

۲. مشخصات فنی اصلی (Key Specifications)

۲.۱ باندهای فرکانس

پارامتر جزئیات
LTE-TDD B34 / B38 / B39 / B40 / B41
LTE-FDD B1 / B3 / B5 / B8

۲.۲ نرخ داده (Data Rate)

پارامتر مقدار
دانلود (Downlink) - حداکثر 10 Mbps
آپلود (Uplink) - حداکثر 5 Mbps

۲.۳ تغذیه و توان مصرفی

پارامتر مشخصات
ولتاژ کاری 3.4V ~ 4.2V
ولتاژ نامی 3.8V
دمای کاری 40- تا 85+ درجه سانتی‌گراد
جریان در حالت PSM 6μA (نسل R6، بهینه‌سازی ویژه)

۲.۴ ابعاد و وزن

پارامتر مقدار
ابعاد 17.6 × 15.7 × 2.1 میلی‌متر
وزن 0.00289 kg (حدود 2.9 گرم)

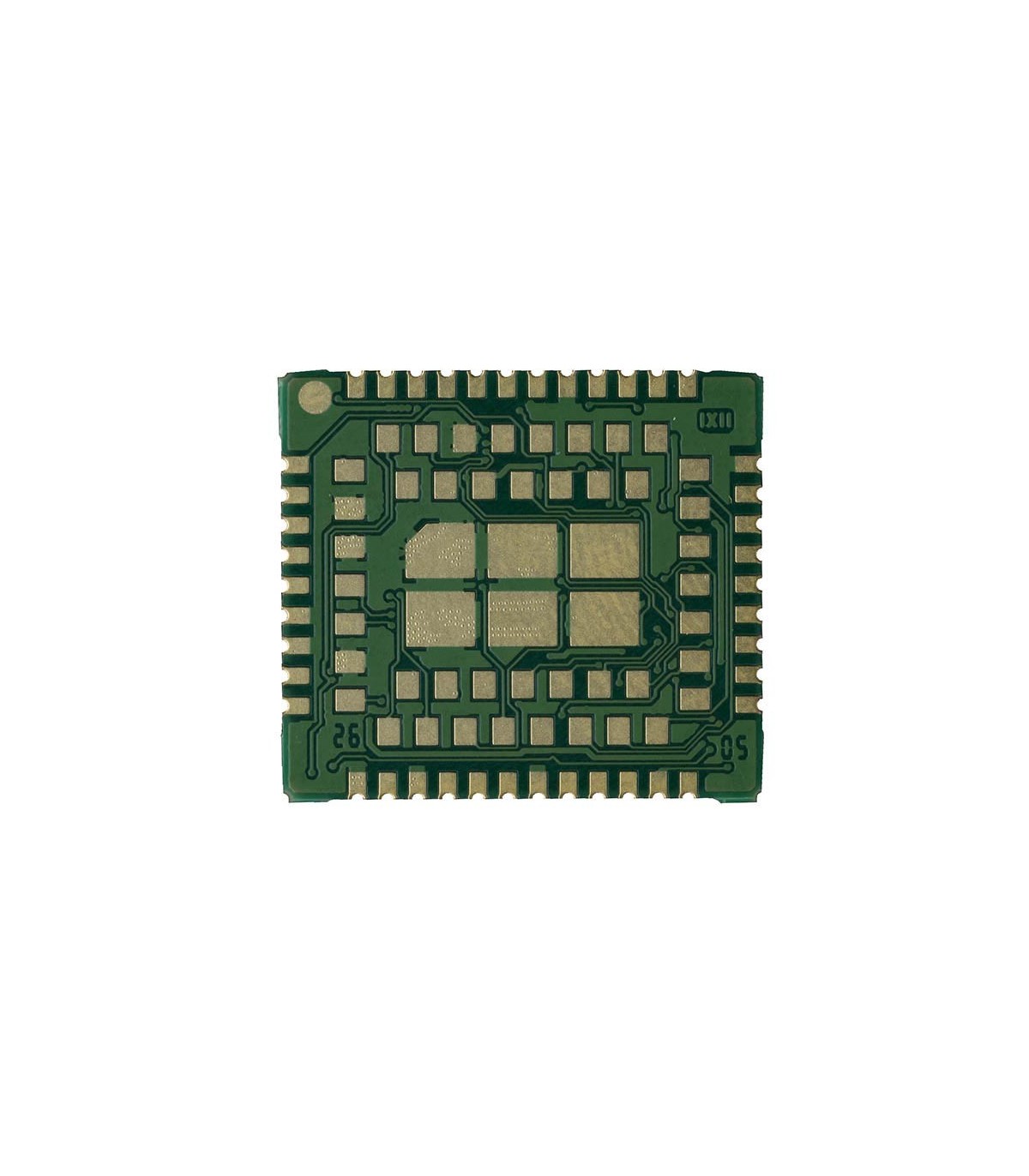

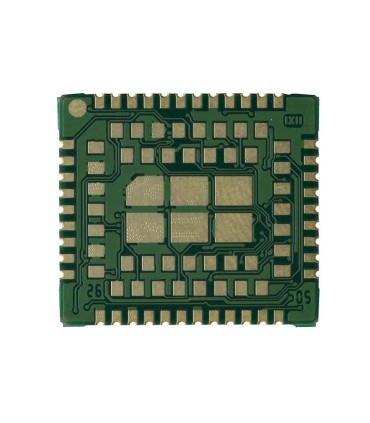

نوع پکیج SMD
نوع بسته‌بندی LCC+LGA

نکته: ابعاد 17.6 × 15.7 × 2.1 میلی‌متر (طول × عرض × ارتفاع) دقیقاً با ابعاد ماژول‌های کلاسیک 2G مانند SIM800C و SIM868 یکسان است و امکان جایگزینی بدون تغییر در طراحی PCB را فراهم می‌کند.

۳. ویژگی‌های نرم‌افزاری و پروتکل‌ها

۳.۱ پروتکل‌های شبکه و ارتباطی

ماژول A7680C-LNXV مجموعه کاملی از پروتکل‌های استاندارد اینترنت اشیاء را پشتیبانی می‌کند:

· TCP/IP کامل
· IPv4 و IPv6
· Multi-PDP (چندین بستر PDP هم‌زمان)
· FTP (پروتکل انتقال فایل)
· HTTP / HTTPS (پروتکل انتقال ابرمتن با امنیت)
· DNS (سیستم نام دامنه)
· MQTT (پروتکل پیام‌رسانی سبک برای IoT)
· TLS (امنیت لایه انتقال)
· SSL (پروتکل رمزنگاری امن)
· RNDIS / ECM / PPP (مودم USB و شبکه)

۳.۲ قابلیت‌های ویژه نرم‌افزاری

قابلیت توضیح
FOTA ارتقاء نرم‌افزار از راه دور (Firmware Over The Air)
LBS موقعیت‌یابی مبتنی بر دکل‌های شبکه (Location Based Service)
WIFI Scan امکان اسکن شبکه‌های وای‌فای مجاور
TTS تبدیل متن به گفتار (Text To Speech)
ارتقاء USB به‌روزرسانی Firmware از طریق USB

۳.۳ پشتیبانی از سیستم‌عامل‌ها

ماژول A7680C-LNXV درایورهای استاندارد را برای سیستم‌عامل‌های زیر فراهم می‌کند:

· Windows 7 / 8 / 10
· Linux (تمامی توزیع‌های اصلی)
· Android (نسخه‌های 5.0 تا 9.0 با RIL کامل)
